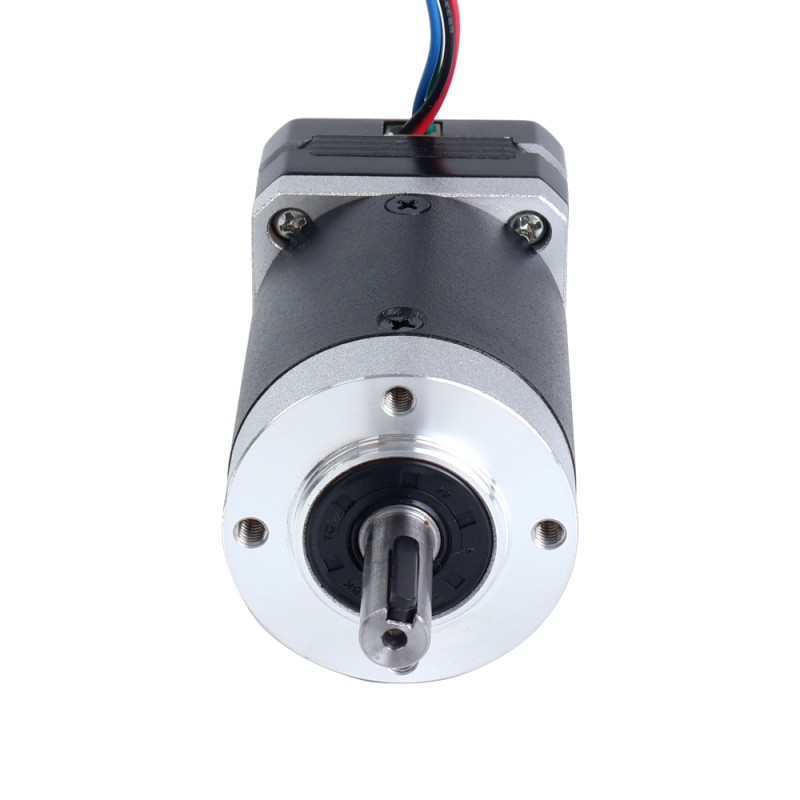

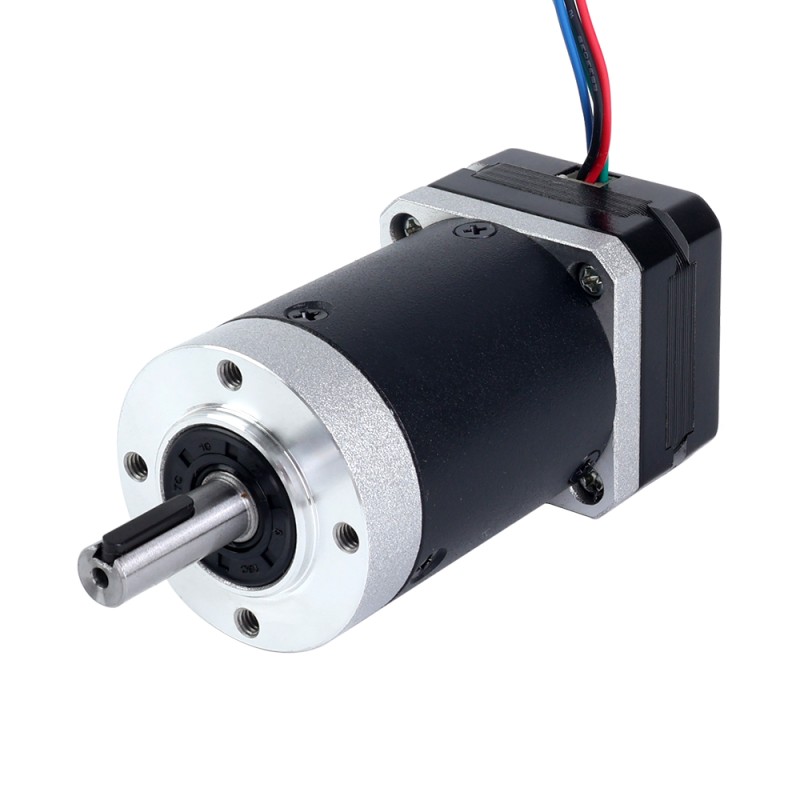

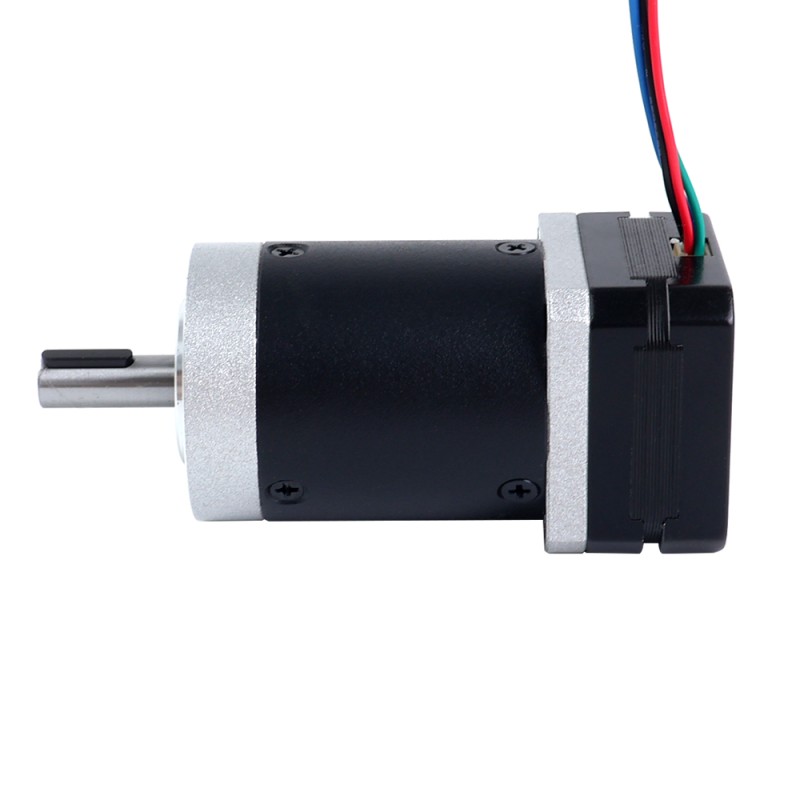

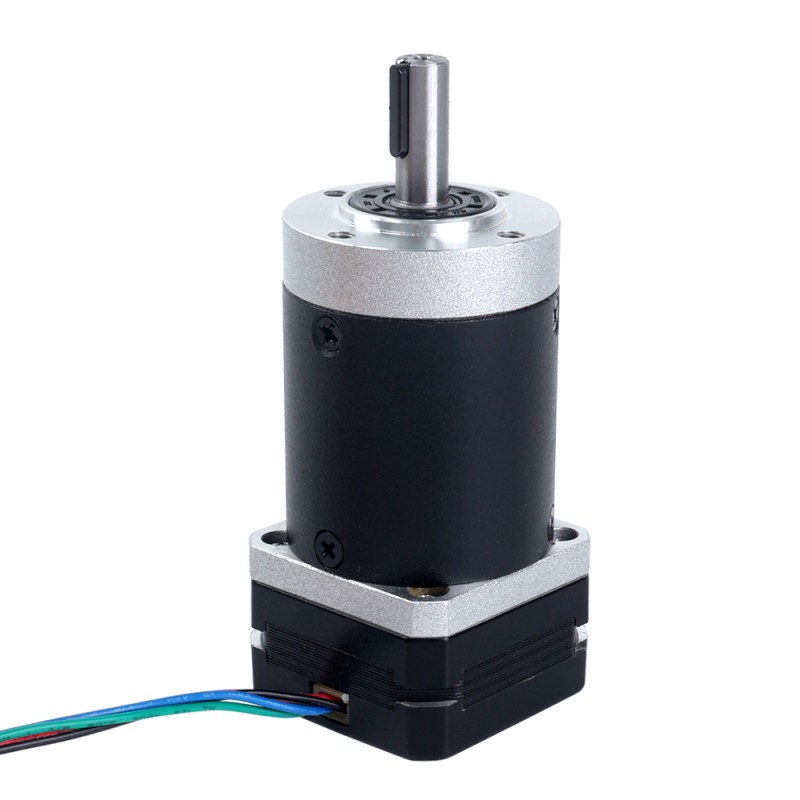

CN In de uitverkoop - Nema 17motor bipolair met 100:1 planetaire versnellingsbak Uitgaand koppel 10Nm(1416,12oz.in)

Deze Nema 17 stappenmotor met een houdkoppel van 16Ncm(22.66oz.in) is uitgerust met een planetaire versnellingsbak met een overbrengingsverhouding van 100 en een maximale speling van 25arcmin. Het is een goede oplossing voor toepassingen die een goede nauwkeurigheid en betrouwbaarheid tegen een uitzonderlijke prijs vereisen en een beperkte ruimte hebben, maar een lage snelheid en/of een hoog koppel nodig hebben.

Elektrische specificatie

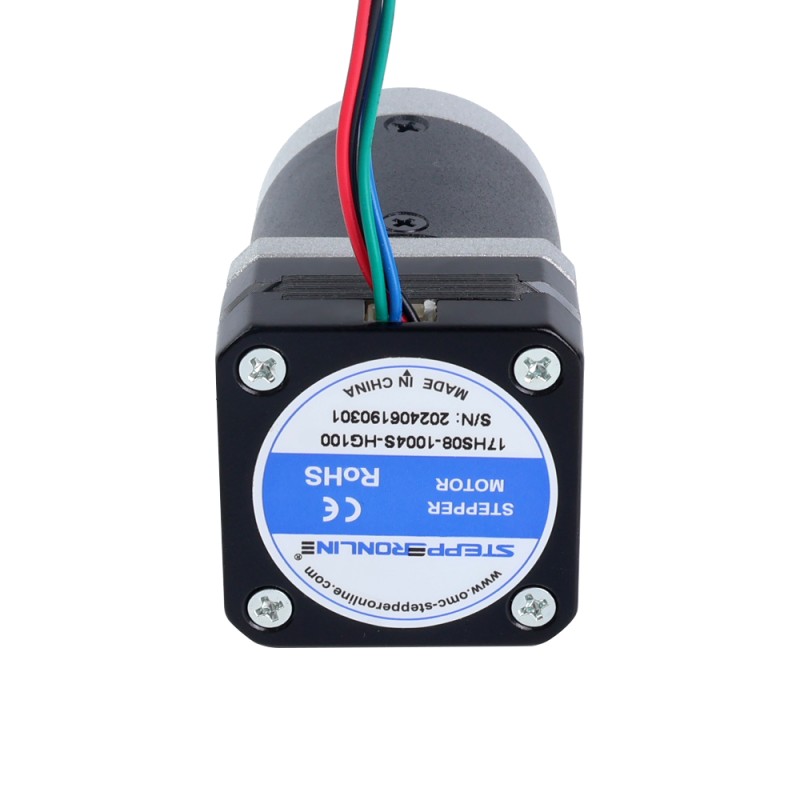

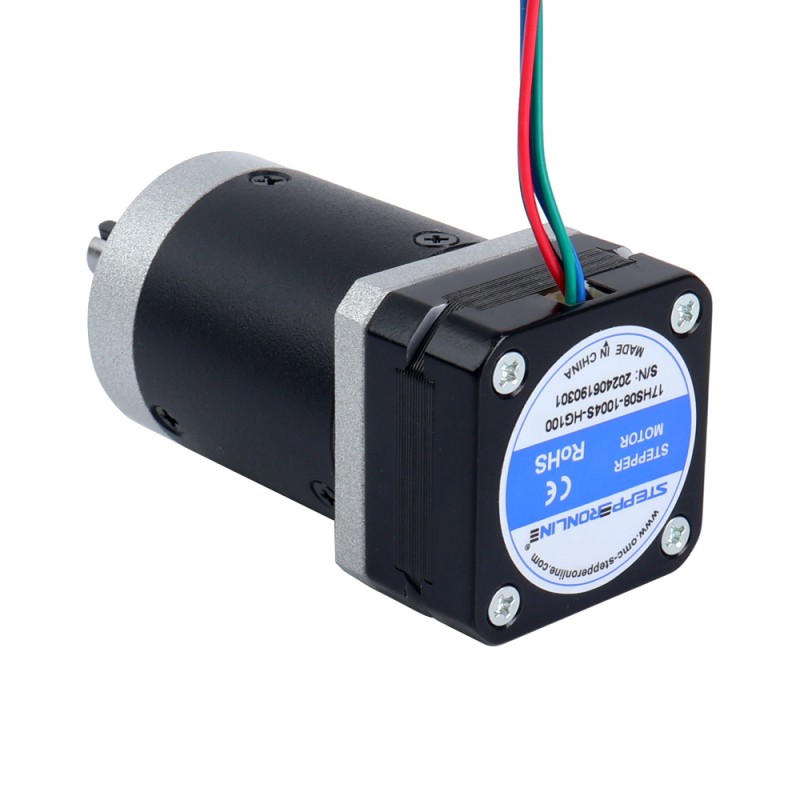

• Onderdeelnummer: 17HS08-1004S-HG100
• Motortype: bipolaire stappenmotor
• Staphoek: 0,018 graden
• Houdmoment zonder versnellingsbak: 16 Ncm(22.66oz.in)
• Uitgaand koppel met versnellingsbak: 10Nm (1416,12oz.in)
• Geschatte stroom/fase: 1,0A
• Faseweerstand: 3,7ohms ± 10%
• Inductie: 4,5mH±20%(1KHz)
• Isolatieklasse: B 130°C[266°F]

Versnellingsbakspecificaties

• Type versnellingsbak: Spur versnellingsbak
• Materiaal tandwiel: Gelegeerd staal
• Overbrengingsverhouding: 100:1
• Efficiëntie: 90%
• Speling bij nullast: <=25arcmin
• Max. Toegestaan ​​koppel: 15Nm(2124.17oz.in)
• Toelaatbaar koppel: 15Nm(3540,29oz.in)
• Omgevingstemperatuur: -10 - 50℃

Fysieke specificaties

• Framegrootte: 42 x 42mm
• Motorlengte: 20,5mm
• Lengte versnellingsbak: 58mm
• Schachtdiameter: Φ8mm
• Schachtlengte: 23,5mm
• Spiebaan lengte: 14mm

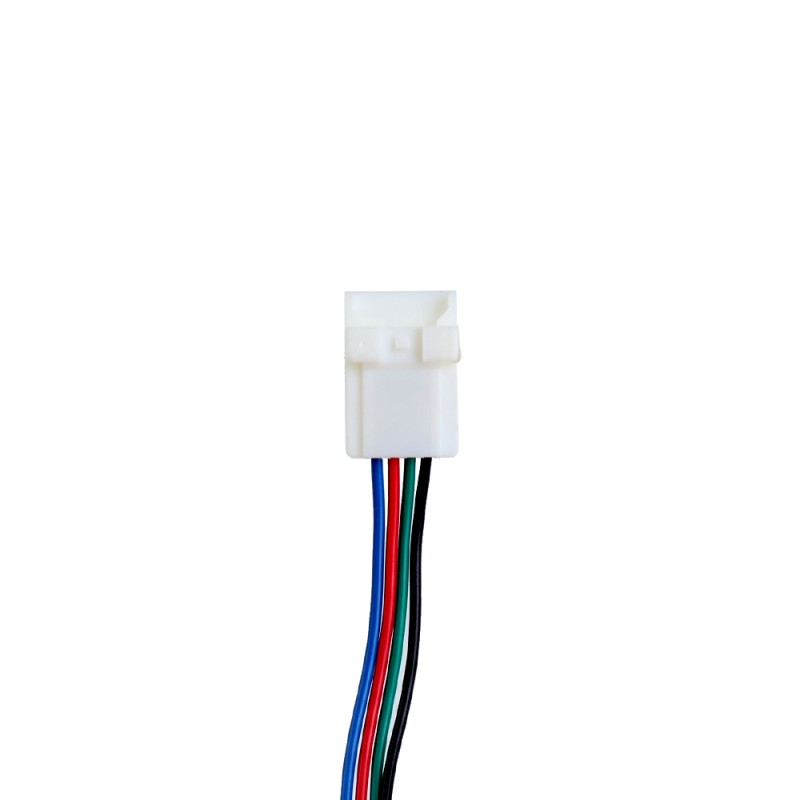

• Aantal leads: 4
• Kabellengte: 100mm
• Gewicht: 494g

Aansluiting
