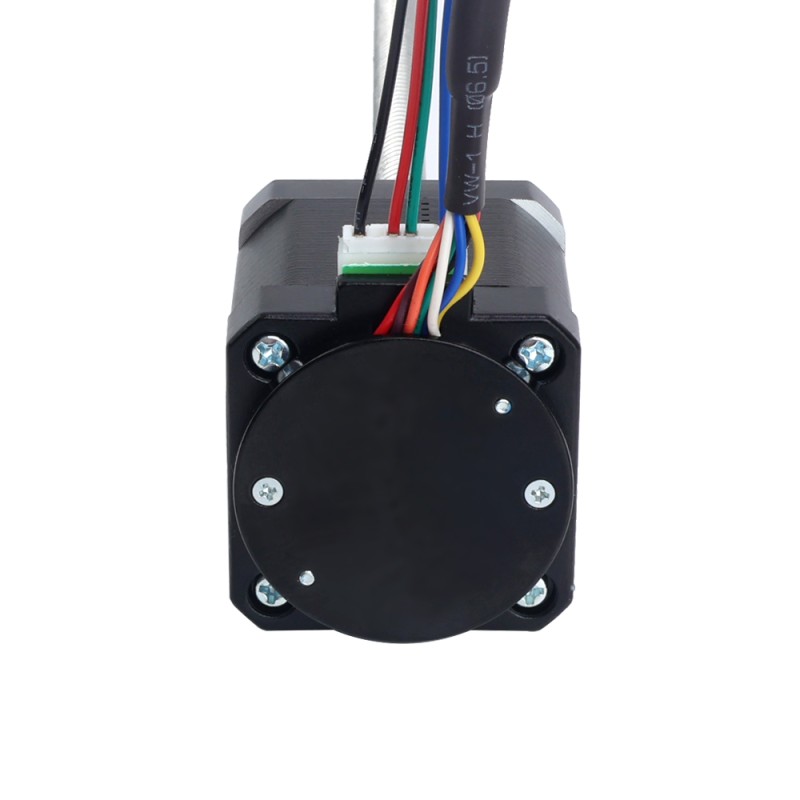

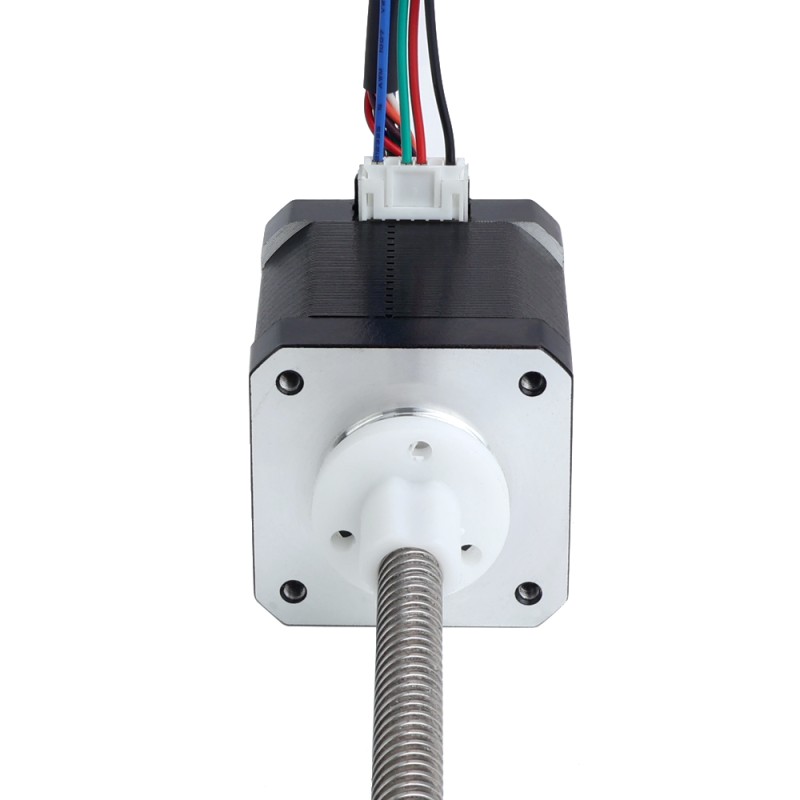

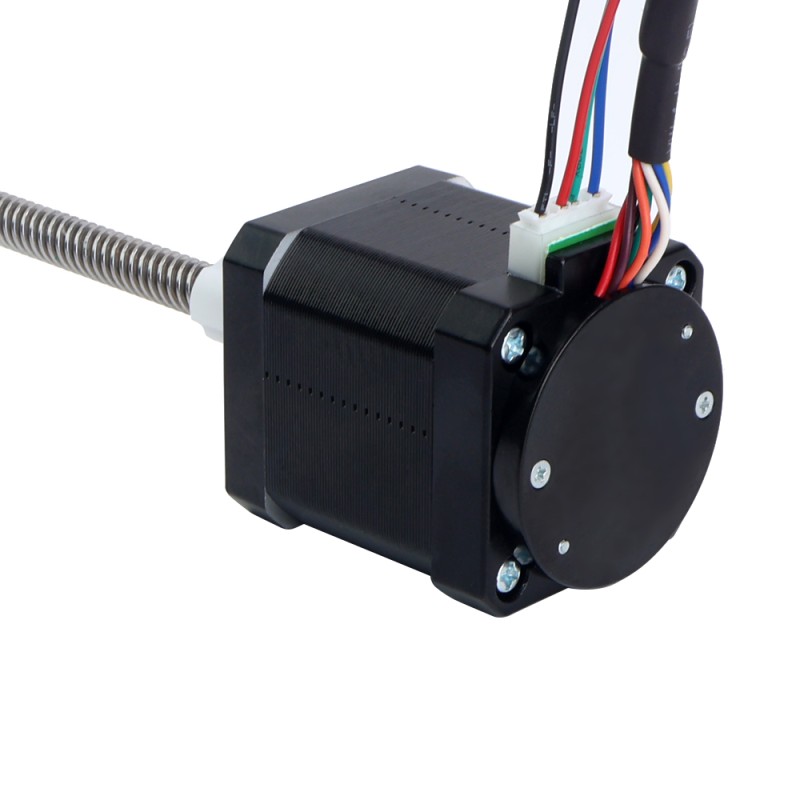

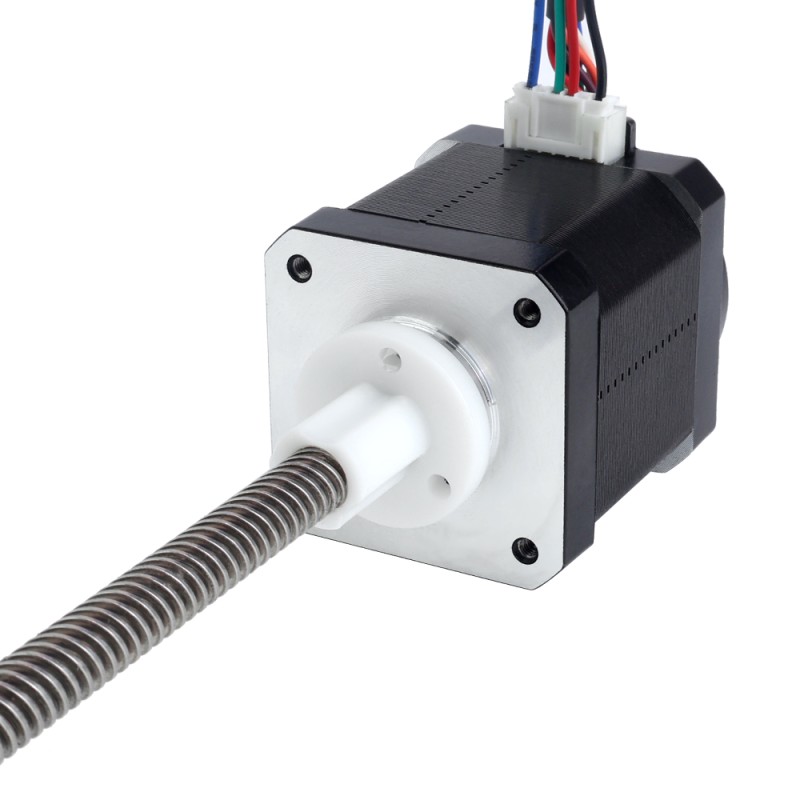

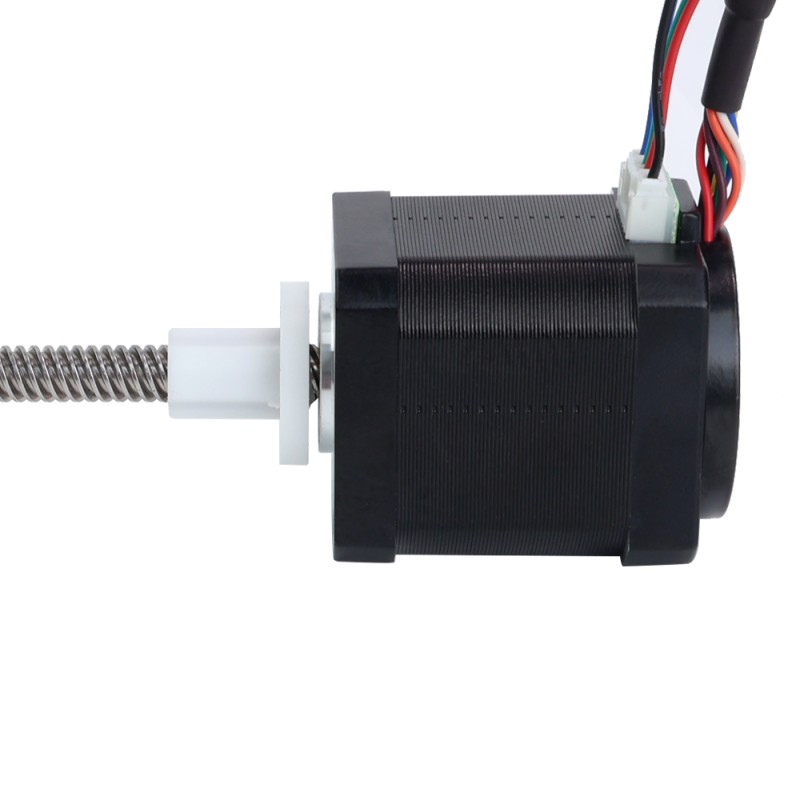

NEMA 17 externe trapeziumvormige lineaire stappenmotor 1,68A 48mm stapel met magnetische encoder 1000PPR(4000CPR)

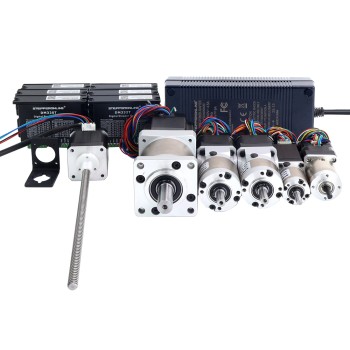

Deze lineaire motor is de J5-motor in AR4-MK2-kit. Het bestaat uit een 48mm lange motor met een nomi... Lees meer

0 beoordeling(en) • Geef beoordeling

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze lineaire motor is de J5-motor in AR4-MK2-kit. Het bestaat uit een 48mm lange motor met een nominale stroom van 1,68A, een staphoek van 1,8 graden, een 200mm lange Tr8x8 lineaire schroef en een encoder met 3 kanalen en een resolutie van 1000PPR(4000CPR). Het heeft een hogere nauwkeurigheid en kan ook voldoen aan de hogere eisen voor andere toepassingen.

Elektrische specificatie

Onderdeelnummer van de fabrikant: 17LS19-1684E-200G-AR4
Motortype: extern (trapeziumvormig)
Staphoek: 1,8 graden
Houdmoment: 44Ncm(62,3oz.in)
Geschatte stroom/fase: 1,68A
Faseweerstand: 1,65ohms
Inductie: 2,8mH ± 20%(1KHz)

Fysieke specificaties

Framegrootte: 42 x 42mm
Motorlengte: 48mm
Lengte van de loodschroef: 200mm(7,874")
Diameter loodschroef: Φ8mm(0,315")
Achterasdiameter: Φ5mm(0,197")
Lengte achteras: 13mm(0,512")
Lead/stap: 0,04mm(0,0015748")
Lood/omwenteling: 8mm (0,315")
Aantal leads: 4
Kabellengte: 400mm
Gewicht: 450g

Encoderspecificatie

Uitgangscircuittype: differentieel
Encodertype: magnetisch incrementeel
Encoderresolutie: 1000PPR (4000CPR)
Uitgangssignaalkanalen: 3 kanalen
Voedingsspanning min.: 3,3V
Maximale voedingsspanning: 5,5V
Uitgangsstroom: 20mA
Uitgangshoge spanning: 5V
Lage uitgangsspanning: 0,2V
Maximale uitgangsfrequentie: 400kHz

Motor- en encoderaansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Encoder	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Draad	Rood	Zwart	Bruin	Oranje	Blauw	Groen	Geel	Wit

Elektrische specificatie
Fase Weerstand(ohms)	1.65
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	62.31
Inductantie(mH)	2.8
Nominale stroom(A)	1.68
Vasthoudkoppel(Ncm)	44
Fysieke specificatie
De Diameter van de loodschroef(mm)	8
De Lengte van de loodschroef(mm)	200
De Reis van de lood/stap(mm)	0.04
De Reis/de Omwenteling van de lood(mm)	8
Framemaat(mm)	Nema 17 (42 x 42)
IP-classificatie	40
Type lineaire motor	Externe (trapeziumvormige)
