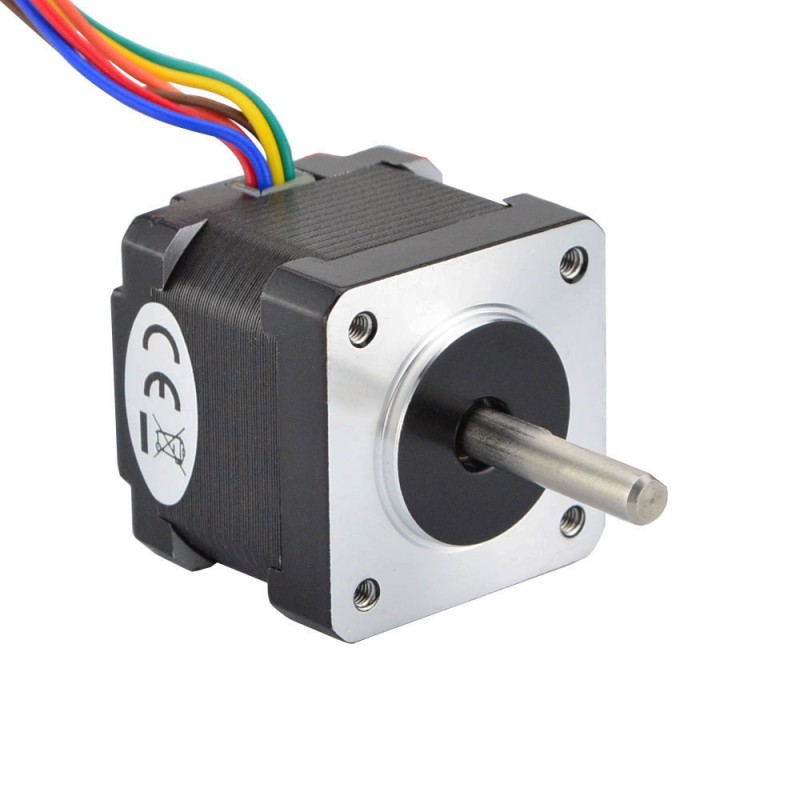

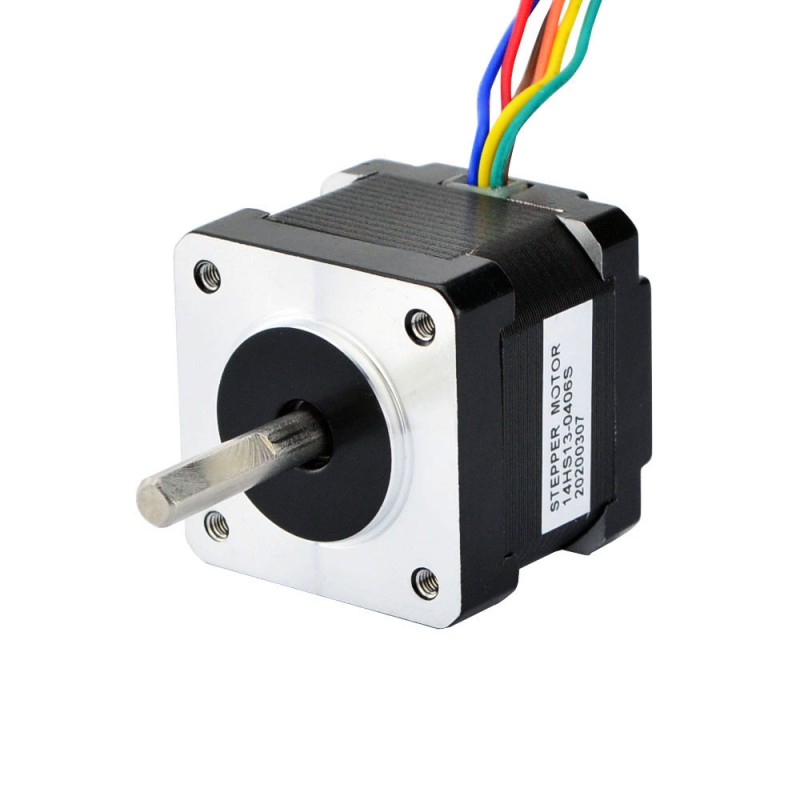

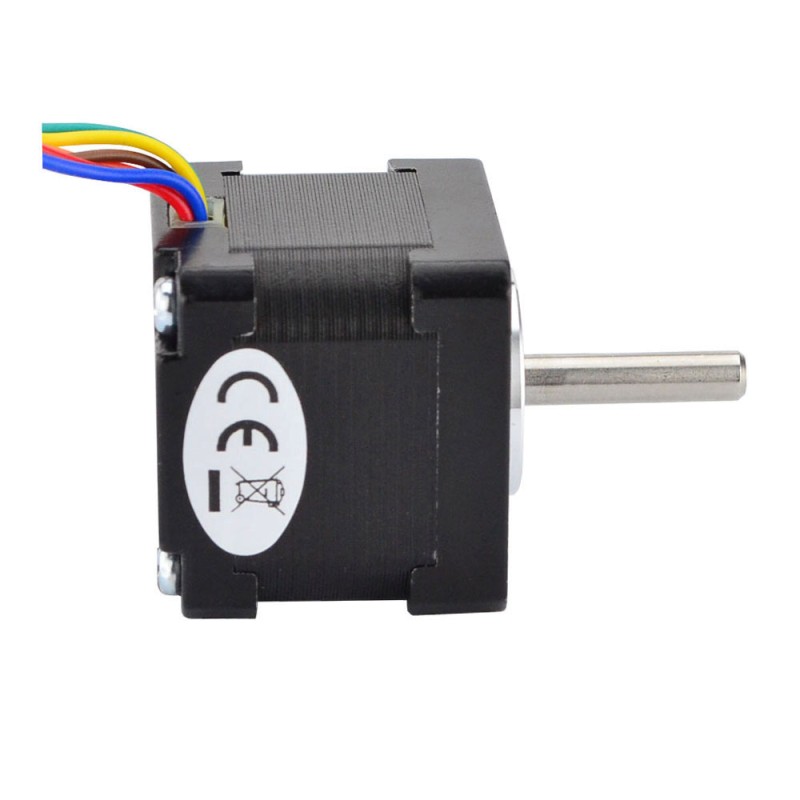

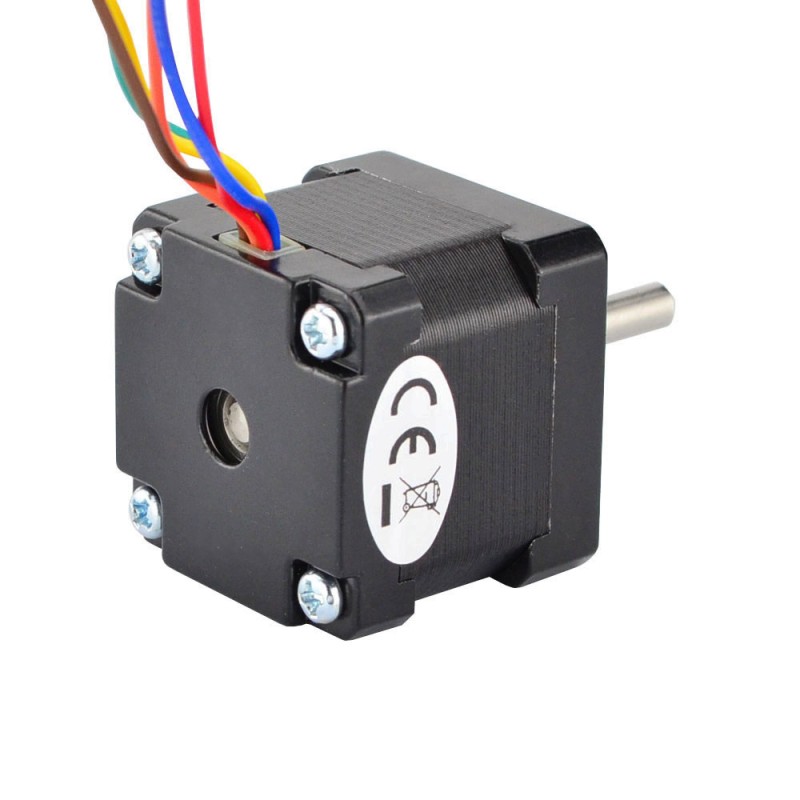

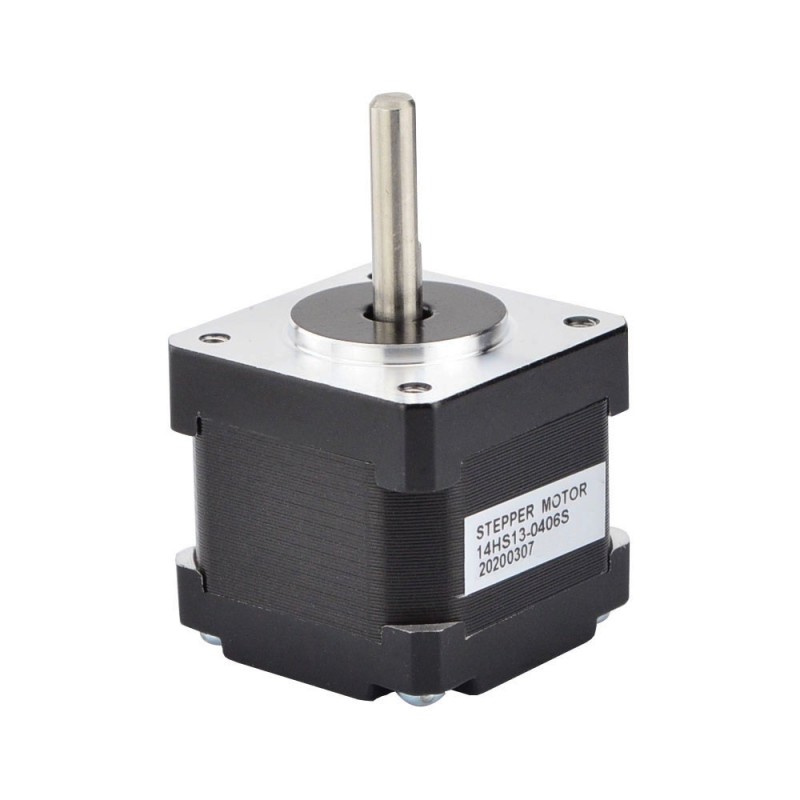

Name: Nema 14 Unipolair 1,8deg 10Ncm(14,16oz.in) 0,4A 35x35x34mm 6 Draden
Brand: STEPPERONLINE
SKU: 14HS13-0406S
Price: 7.72 EUR
Availability: PreOrder

Nema 14 Unipolair 1,8deg 10Ncm(14,16oz.in) 0,4A 35x35x34mm 6 Draden

Voorbestellen

14HS13-0406S

Type uitgaande asD

Aantal kabels6

Enkele as/Dubbele asEnkele as

Vasthoudkoppel(Ncm)10

Vraag

Bestellen & nalevingVoor inkoop

Min. bestelling: 10

Downloads

14HS13-0406S_Torque_Curve.pdfPDF · 101.77KB 14HS13-0406S_Full_Datasheet.pdfPDF · 119.17KB

Dezelfde serie

Model	Type uitgaande as	Aantal kabels	Enkele as/Dubbele as	Vasthoudkoppel(Ncm)	Prijs	Voorraad
14HS08-0404S	O	4	Enkele as	5	€8,31	Op voorraad
14HS10-0404S	D	4	Enkele as	14	€8,31	Op voorraad
14HS11-1004S	D	4	Enkele as	12.5	€9,22	Op voorraad
14HS13-0406S	D	6	Enkele as	10	€7,72	Op bestelling
14HS13-0804D	O	4	Dubbele as	18	€8,44	Op voorraad
14HS13-0804S	D	4	Enkele as	18	€7,72	Op voorraad
14HS13-1004S-EGS	O	4	Enkele as	18	€8,24	Op voorraad
14HS14-1254H	Hol	4	Dubbele as	16	€13,36	Op voorraad
14HS17-0504S	D	4	Enkele as	23	€9,50	Op voorraad
14HS19-2004H	Hol	4	Dubbele as	33	€19,46	Op voorraad
14HS20-1504D	D	4	Dubbele as	40	€11,88	Op voorraad
14HS20-1504S	D	4	Enkele as	40	€13,17	Op voorraad

Nema 14 Unipolair 1,8deg 10Ncm(14,16oz.in) 0,4A 35x35x34mm 6 Draden

Deze unipolaire Nema 14 stappenmotor met staphoek 1,8deg en afmetingen 35x35x34mm. Het heeft 6 drade... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€7,72

5 + €7,35

10 + €7,03

50 + €6,72

100 + €6,44

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Het minimum te bestellen aantal is 10

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze unipolaire Nema 14 stappenmotor met staphoek 1,8deg en afmetingen 35x35x34mm. Het heeft 6 draden, elke fase trekt 0,4A, met houdkoppel 10Ncm (14,2oz.in).

Elektrische specificatie

Onderdeelnummer fabrikant: 14HS13-0406S
Motortype: Unipolaire Stepper
Staphoek: 1.8deg
Koppel vasthouden: 0,1Nm (14,2oz.in)
Nominale stroom/fase: 0,4A
Fase Weerstand: 25ohms
Inductantie: 17mH±20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 35 x 35mm
Lichaamslengte: 34mm
Schacht Diameter: Φ5mm
Schacht Lengte: 24mm
D-gesneden lengte: 15mm
Aantal draden: 6
Loodlengte: 300mm
Gewicht: 170g

Aansluiting

Bipolair

A+	A-	B+	B-
Rood	Geel	Blauw	Groen

Eenpolig

A+	O+	A-	B+	O-	B-
Rood	Bruin	Geel	Blauw	Oranje	Groen

Soort product
Soort product	Hybride Stappenmotor
Elektrische specificatie
Bipolair/Unipolair	Unipolair
Fase Weerstand(ohms)	25
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	14.2
Inductantie(mH)	17
Nominale stroom(A)	0.4
Stap Hoek(deg.)	1.8
Vasthoudkoppel(Ncm)	10
Fysieke specificatie
Aantal kabels	6
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 14 (35 x 35)
Gewicht(g)	170
IP-classificatie	40
Lichaamslengte(mm)	34
Loodlengte(mm)	300
Productserie	S
Schacht Diameter(mm)	5
Schachtlengte(mm)	24
Type uitgaande as	D
