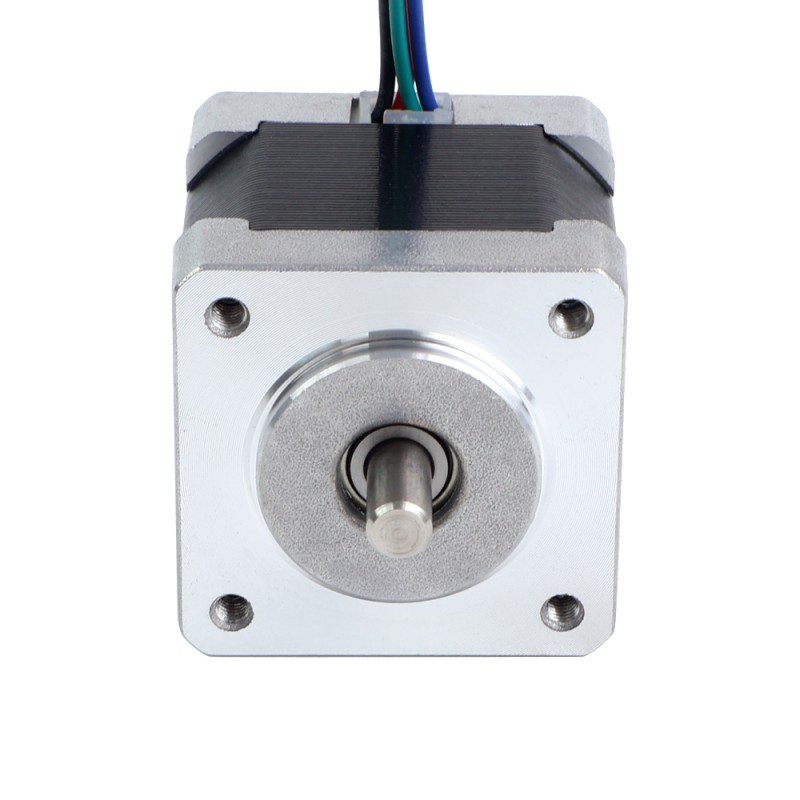

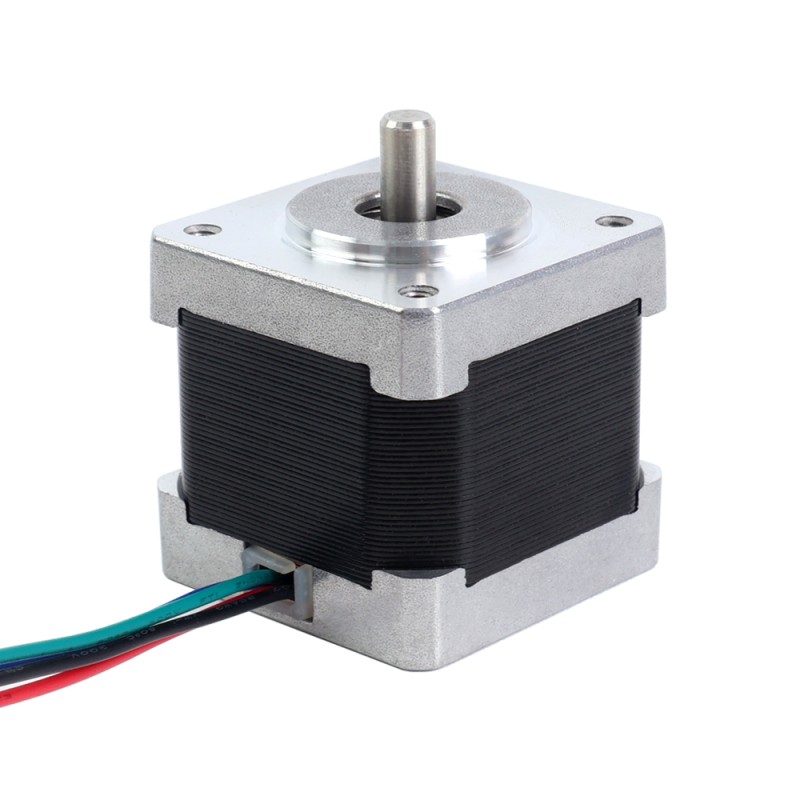

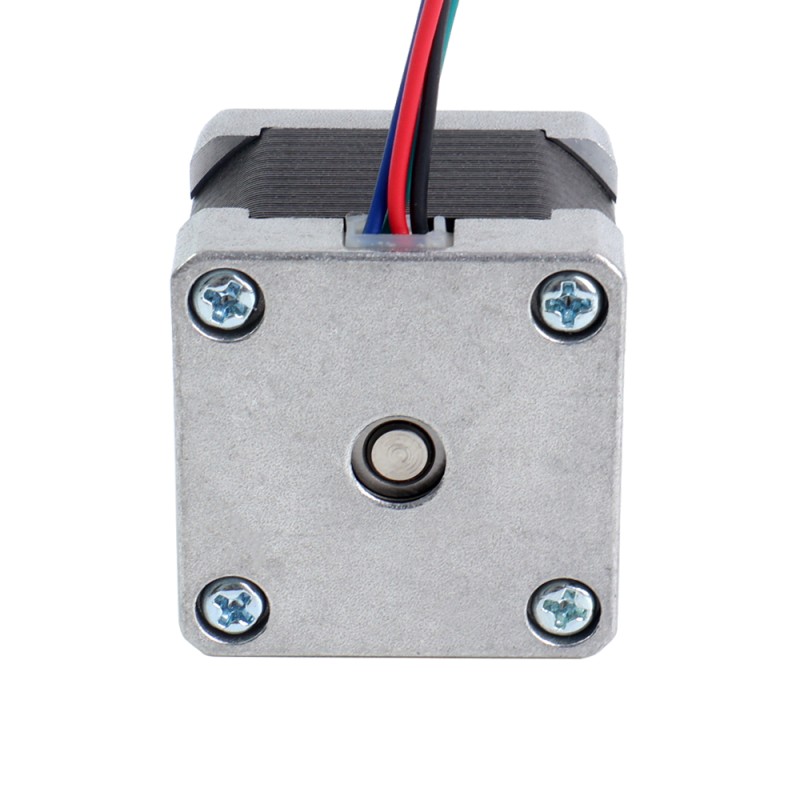

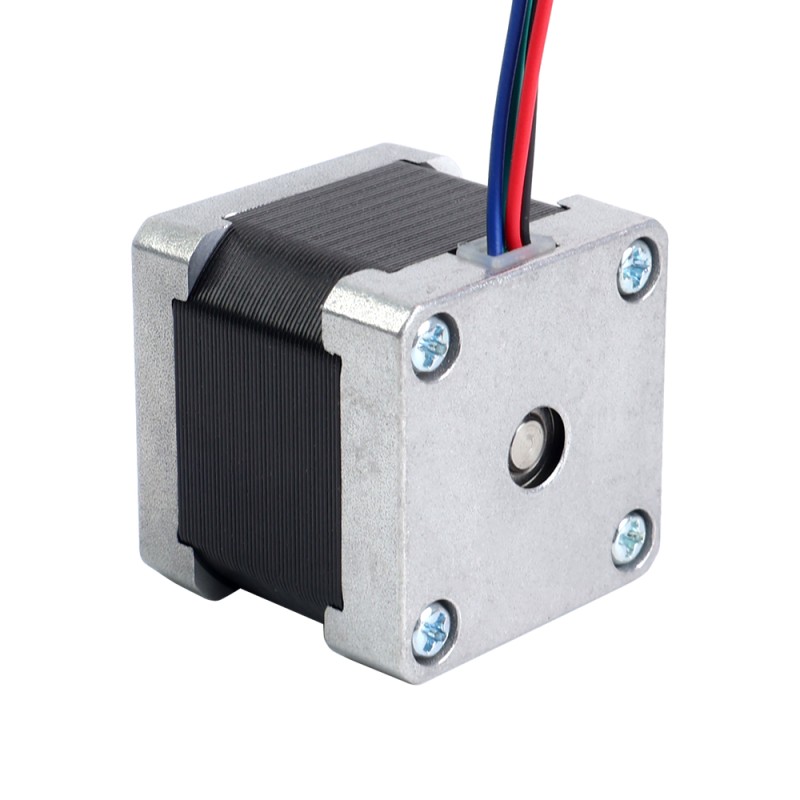

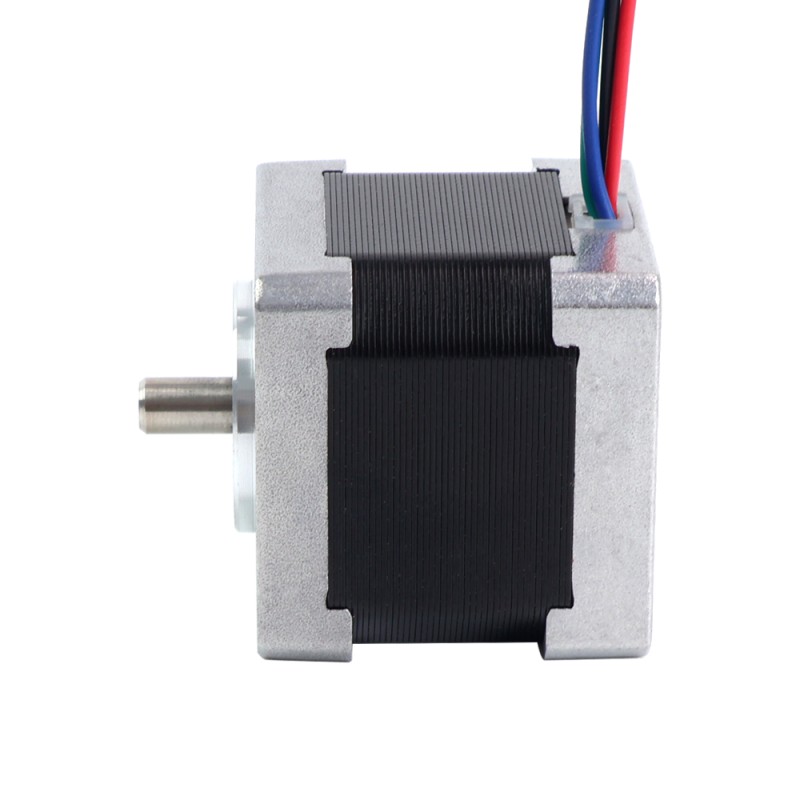

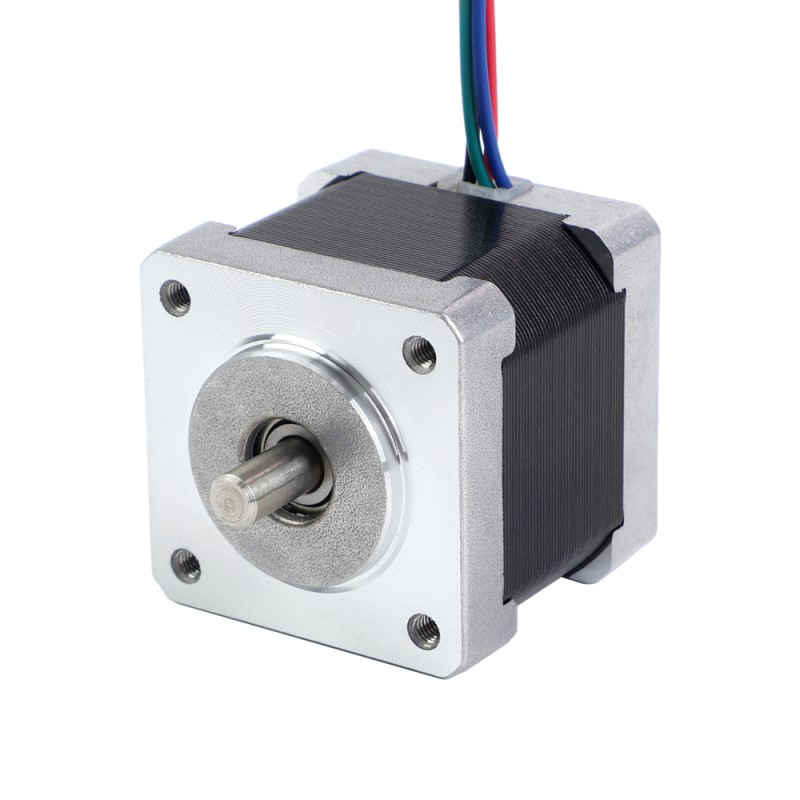

Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden

Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden - 14HS13-1004S-EGS | StepperOnline
14HS13-1004S-EGS
Type uitgaande asO
Aantal kabels4
Enkele as/Dubbele asEnkele as
Vasthoudkoppel(Ncm)18
Vraag

Downloads

14HS13-1004S-EGS.STEPSTEP · 559.41KBLog in om te downloaden14HS13-1004S-EGS_Full_Datasheet.pdfPDF · 146.52KB14HS13-1004S-EGS_Torque_Curve.pdfPDF · 73.1KB
Dezelfde serie
ModelType uitgaande asAantal kabelsEnkele as/Dubbele asVasthoudkoppel(Ncm)PrijsVoorraad
14HS08-0404SO4Enkele as5€8,31Op voorraad
14HS10-0404SD4Enkele as14€8,31Op voorraad
14HS11-1004SD4Enkele as12.5€9,22Op voorraad
14HS13-0406SD6Enkele as10€7,72Op bestelling
14HS13-0804DO4Dubbele as18€8,44Op voorraad
14HS13-0804SD4Enkele as18€7,72Op voorraad
14HS13-1004S-EGSO4Enkele as18€8,24Op voorraad
14HS14-1254HHol4Dubbele as16€13,36Op voorraad
14HS17-0504SD4Enkele as23€9,50Op voorraad
14HS19-2004HHol4Dubbele as33€19,46Op voorraad
14HS20-1504DD4Dubbele as40€11,88Op voorraad
14HS20-1504SD4Enkele as40€13,17Op voorraad
Nema 14 Bipolair 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Draden
Dit is een 2-fase Nema 14 stappenmotor met een staphoek van 1,8°. Elke fase verbruikt 1,0A en maakt ... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€8,24
5 + €7,81
10 + €7,42
50 + €7,07
100 + €6,75

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een 2-fase Nema 14 stappenmotor met een staphoek van 1,8°. Elke fase verbruikt 1,0A en maakt een boorkoppel van 18Ncm(25,49oz.in) mogelijk. Het heeft een korte aslengte van 10mm die speciaal is ontworpen om te werken met onze EGS14 versnellingsbakken.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 14HS13-1004S-EGS
  • Motortype: Bipolaire Stepper
  • Staphoek: 1,8deg
  • Houdkoppel: 18Ncm (25,49oz.in)
  • Nominale stroom/fase: 1.0A
  • Fase Weerstand: 4,2ohms
  • Inductantie: 6,0mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 35 x 35mm
  • Lichaamslengte: 34mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 10mm
  • Aantal draden: 4
  • Kabellengte: 400mm
  • Gewicht: 180g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Hybride Stappenmotor
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 4.2
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 25.49
Inductantie(mH) 6.0
Nominale stroom(A) 1.0
Stap Hoek(deg.) 1.8
Vasthoudkoppel(Ncm) 18
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 14 (35 x 35)
Gewicht(g) 180
IP-classificatie 40
Kabellengte(mm) 400
Lichaamslengte(mm) 34
Productserie S
Schacht Diameter(mm) 5
Schachtlengte(mm) 10
Type uitgaande as O

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

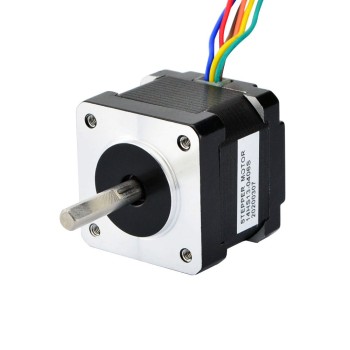

Nema 14 Unipolair 1,8deg 10Ncm(14,16oz.in) 0,4A 35x35x34mm 6 Draden
