Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937")

Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937) met sensor - LMD14S13BSB15-080 | StepperOnline
LMD14S13BSB15-080
Vasthoudkoppel(Ncm)14
Nominale stroom(A)1.5
Houdkoppel(oz.in)19.83
Fase Weerstand(ohms)0.95
Vraag

Downloads

LMD14S13BSB15-080_Full_Datasheet.pdfPDF · 237.51KBLMD14S13BSB15-080.stpSTP · 2.04MBLog in om te downloaden
Dezelfde serie
ModelVasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)Fase Weerstand(ohms)PrijsVoorraad
LMD11S13B1M10-025517.082.5€211,55Op bestelling
LMD11S13B1M10-050517.082.5€211,55Op bestelling
LMD11S13B1M10-075517.082.5€211,55Op bestelling
LMD11S13B1M10-100517.082.5€211,55Op bestelling
LMD11S13B1M10-150517.082.5€221,16Op bestelling
LMD11S13B1M10-200517.082.5€221,16Op bestelling
LMD11S13BAM10-025517.082.5€201,93Op bestelling
LMD11S13BAM10-050517.082.5€201,93Op voorraad
LMD11S13BAM10-075517.082.5€201,93Op bestelling
LMD11S13BAM10-100517.082.5€201,93Op voorraad
LMD11S13BAM10-150517.082.5€211,55Op bestelling
LMD11S13BAM10-200517.082.1€211,55Op bestelling
LMD11S13BSM10-025517.082.1€201,93Op bestelling
LMD11S13BSM10-050517.082.5€201,93Op voorraad
LMD11S13BSM10-075517.082.5€201,93Op bestelling
LMD11S13BSM10-100517.082.5€201,93Op voorraad
LMD11S13BSM10-150517.082.1€211,55Op bestelling
LMD11S13BSM10-200517.082.1€211,55Op bestelling
LMD11S13BUM10-025517.082.5€211,55Op bestelling
LMD11S13BUM10-050517.082.1€211,55Op bestelling
LMD11S13BUM10-075517.082.5€211,55Op bestelling
LMD11S13BUM10-100517.082.5€211,55Op bestelling
LMD11S13BUM10-150517.082.5€221,16Op bestelling
LMD11S13BUM10-200517.082.5€221,16Op bestelling
LMD11S18B1M10-02510114.163.7€211,55Op bestelling
LMD11S18B1M10-05010114.163.7€211,55Op bestelling
LMD11S18B1M10-07510114.163.7€211,55Op bestelling
LMD11S18B1M10-10010114.163.7€211,55Op bestelling
LMD11S18B1M10-15010114.163.7€221,16Op bestelling
LMD11S18B1M10-20010114.163.7€221,16Op bestelling
Alles in de categorie bekijken
Nema 14 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,14Nm(19,83oz-in) Spoeding 1mm(0,03937")
Dit is een LMD-serie Nema 14 lineaire stappenmotor actuator met slag 80mm 0,14Nm(19,83oz.in) leiden ... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€201,93
5 + €192,68
10 + €184,24
50 + €176,51
100 + €171,71

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

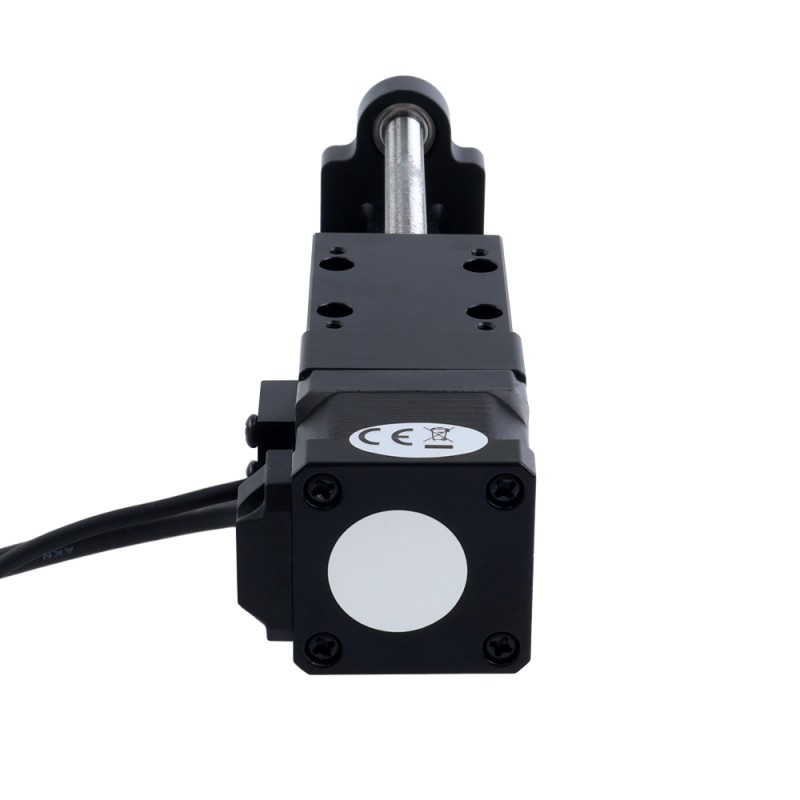

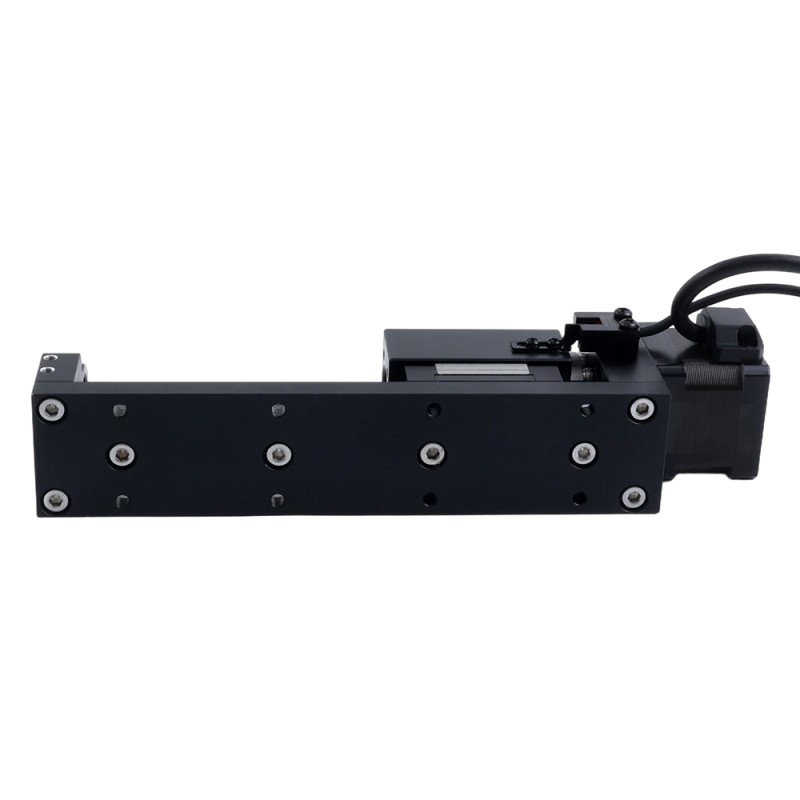

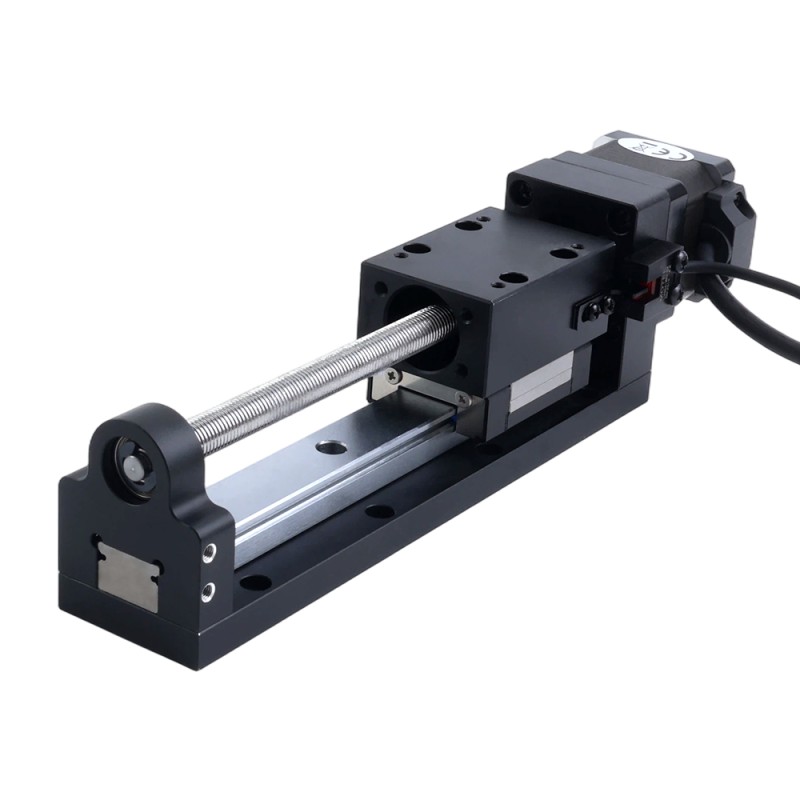

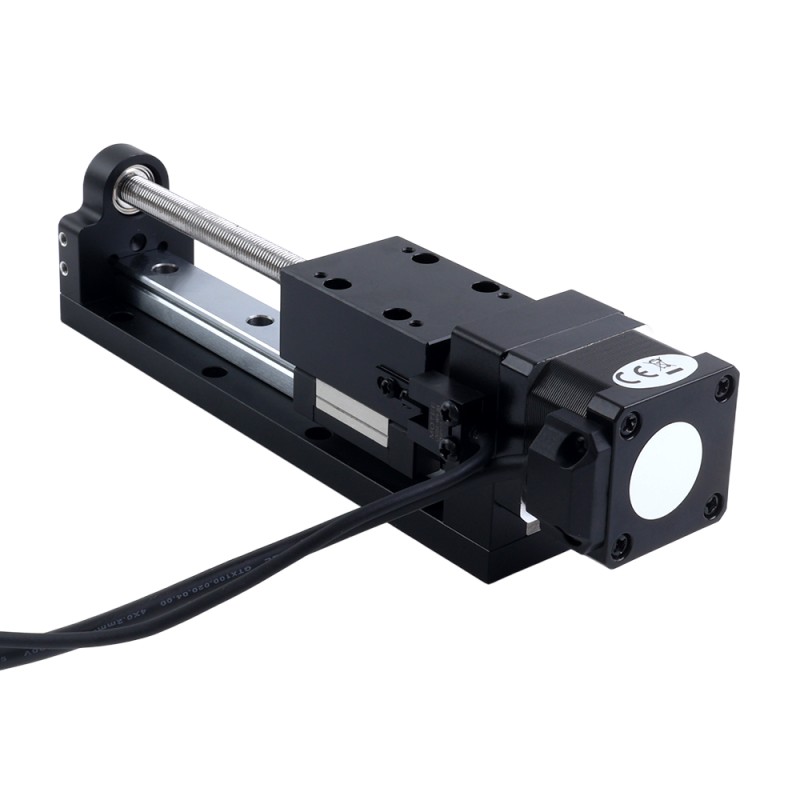

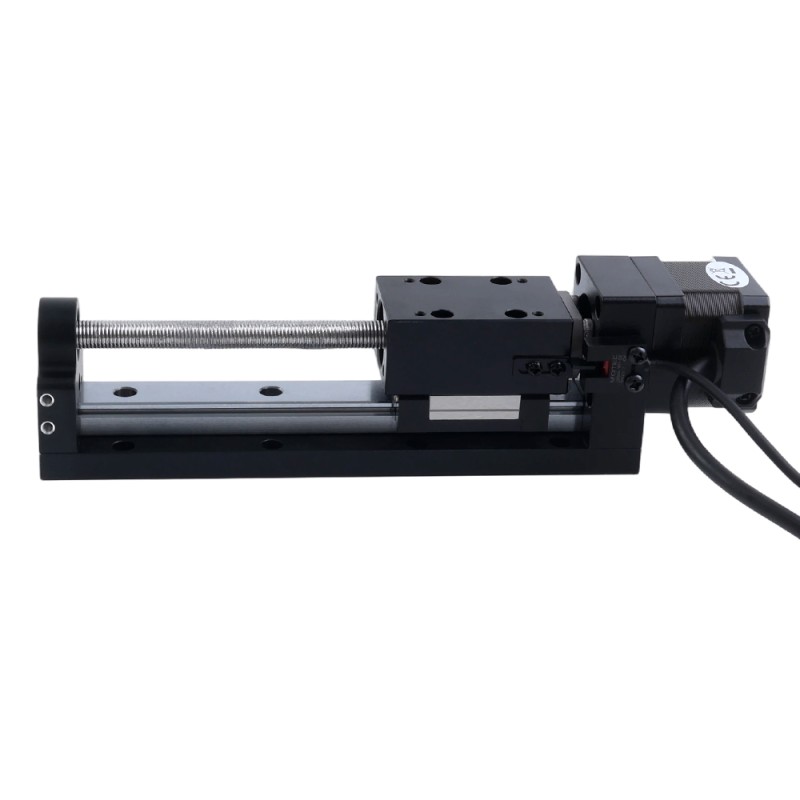

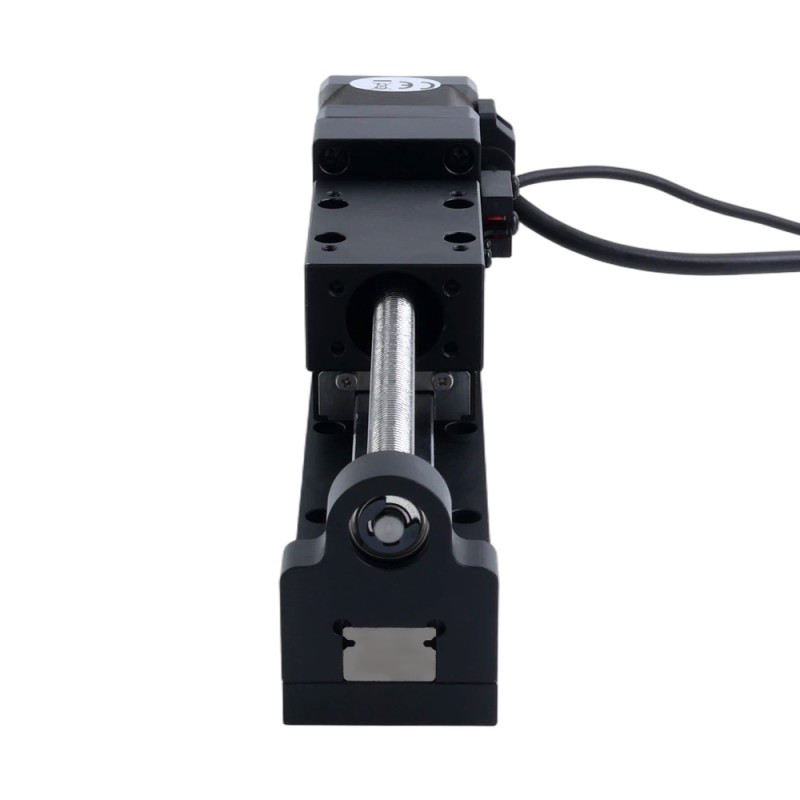

Dit is een LMD-serie Nema 14 lineaire stappenmotor actuator met slag 80mm 0,14Nm(19,83oz.in) leiden 1mm(0,03937") en voeler. Dit type actuator bestaat uit een sterk geïntegreerde lineaire stappenmotor met kogelomloopspindel en een geleiderailslede. Het heeft de voordelen van een eenvoudige structuur en een kleine installatieruimte. Omdat er geen koppeling is, is de nauwkeurigheid hoger dan die van lineaire actuators met conventionele koppelingsstructuren. Bovendien is de actuator uitgerust met een foto-elektrische sensor voor het detecteren van de nulpuntspositie. Deze actuator wordt veel gebruikt in de medische industrie, metingen, laserlassen, lasersnijden, kleine CNC-bewerkingsmachines, graveren, freesmachines, enz.

Elektrische specificatie

  • Onderdeelnummer fabrikant: LMD14S13BSB15-080
  • Type schroef: Kogelomloopspindel
  • Staphoek: 1,8deg
  • Houdkoppel: 0,14Nm(19,83oz.in)
  • Maximale stuwkracht: 375N
  • Nominaal laadvermogen: 355N
  • Nominale stroom/fase: 1,5A
  • Faseweerstand: 0,95ohms ± 10%
  • Inductantie: 1,4mH ± 20% (1KHz)
  • Sensor type: NPN

Fysieke specificatie

  • Motorgrootte: 35 x 35 x 34mm
  • Loodschroef Lengte: 139mm
  • Diameter schroef: 8mm
  • Max. Slaglengte: 80mm(3,15")
  • Max. Snelheid: 25mm/s
  • Positienauwkeurigheid: ± 0,02mm
  • Spoed per stap: 0,005mm(0,00019685")
  • Spoed per omwenteling: 1mm(0,03937")
  • Aantal afSpoeden: 4
  • Kabellengte: 500mm
  • Gewicht: 0,76kg

Motoraansluiting

Pin nr.
1
2
3
4
Bipolair
A+
A-
B+
B-
Draden
Rood
Rood/Wit
Groen
Groen/Wit

Volgorde foto-elektrische schakelaar

Pin nr.
1
2
3
4
Bipolair
+5~24V
GND
SignaalSpoed
N/A
Draden
Bruin
Blauw
Zwart
Wit
Elektrische specificatie
Fase Weerstand(ohms)0.95
Houdkoppel(oz.in)19.83
Inductantie(mH)1.4
Nominale belastbaarheid(N)355
Nominale stroom(A)1.5
Stap Hoek(deg.)1.8
Vasthoudkoppel(Ncm)14
Fysieke specificatie
De Diameter van de loodschroef(mm)8
De Lengte van de loodschroef(mm)139
De Reis van de lood/stap(mm)0.005
De Reis/de Omwenteling van de lood(mm)1
Framemaat(mm)Nema 14 (35 x 35)
Slaglengte(mm/ft)80/0.26
Type lineaire motorBall Screw
