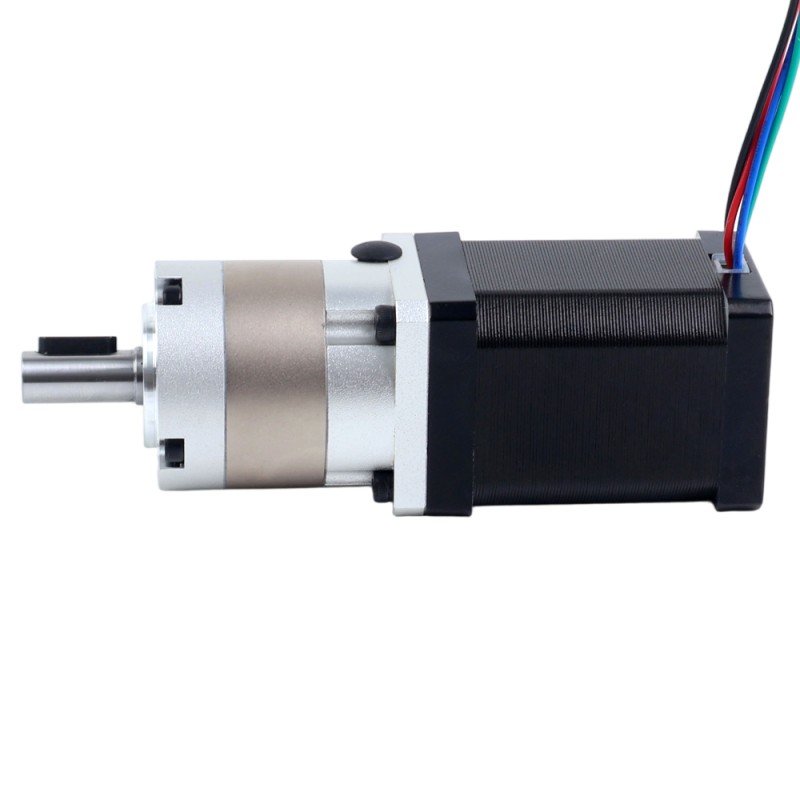

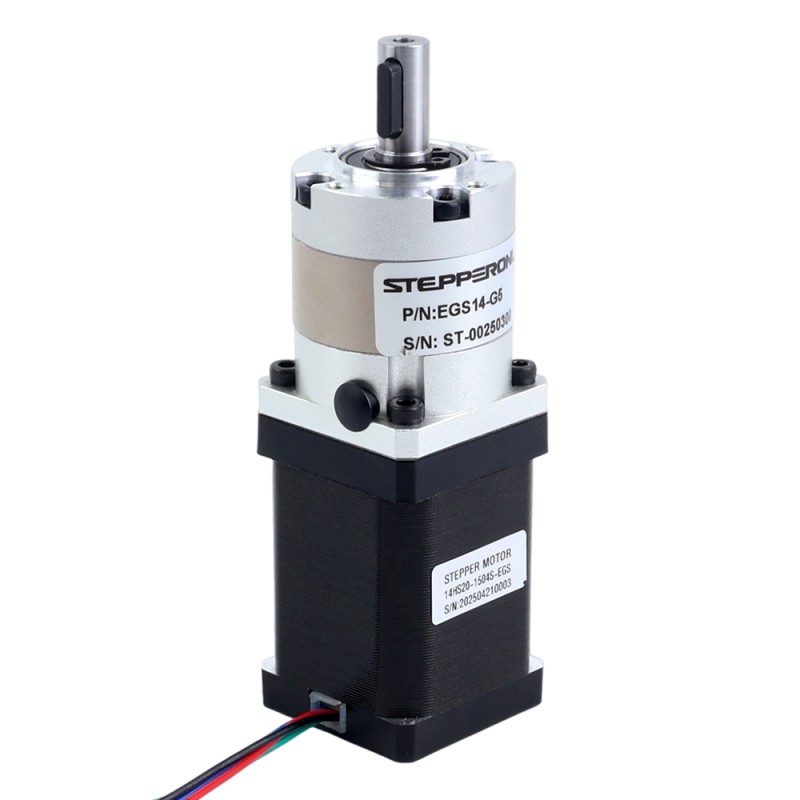

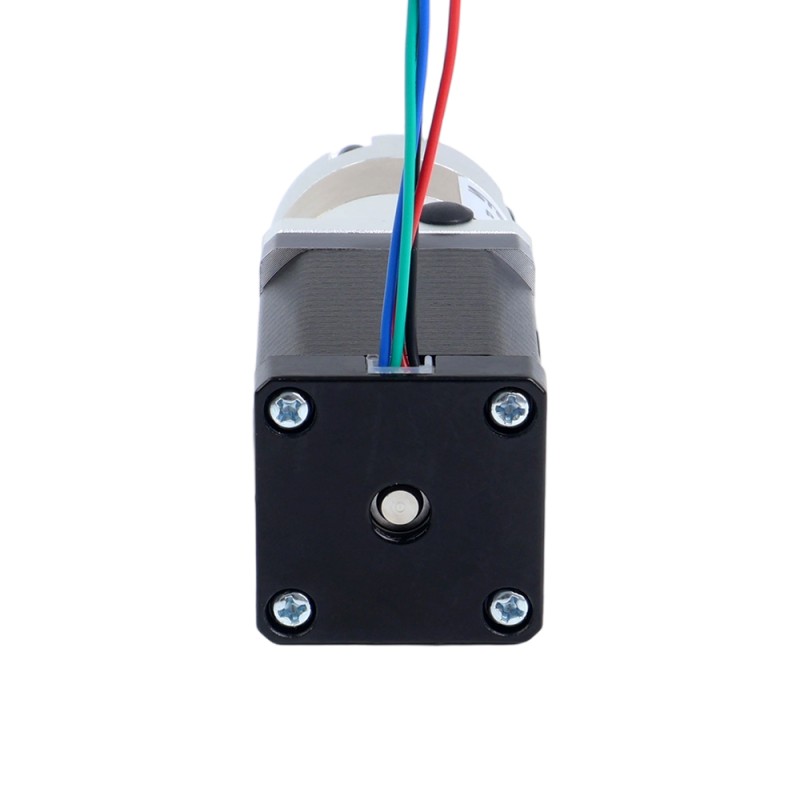

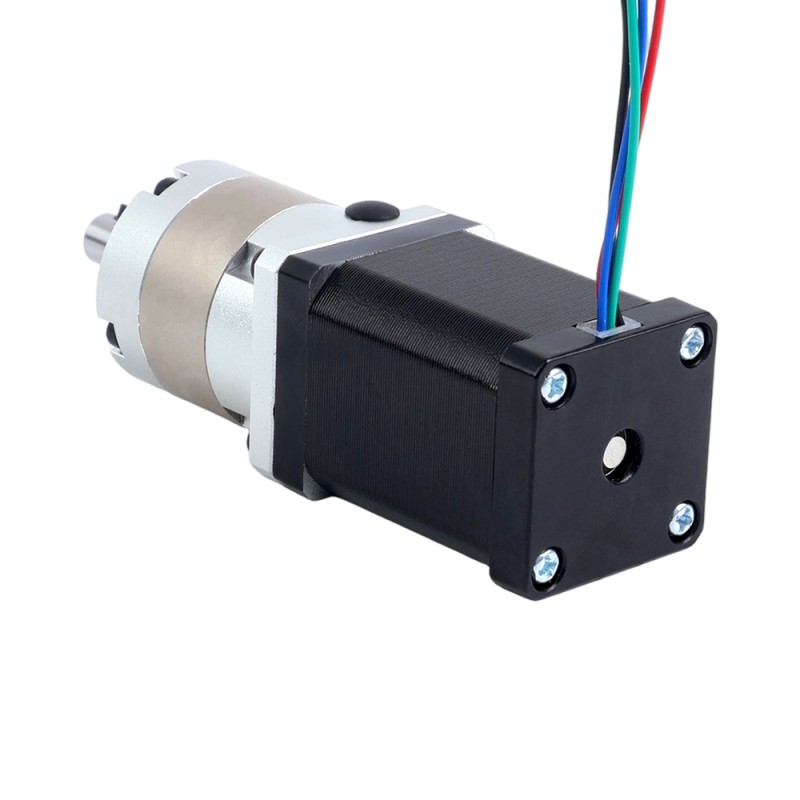

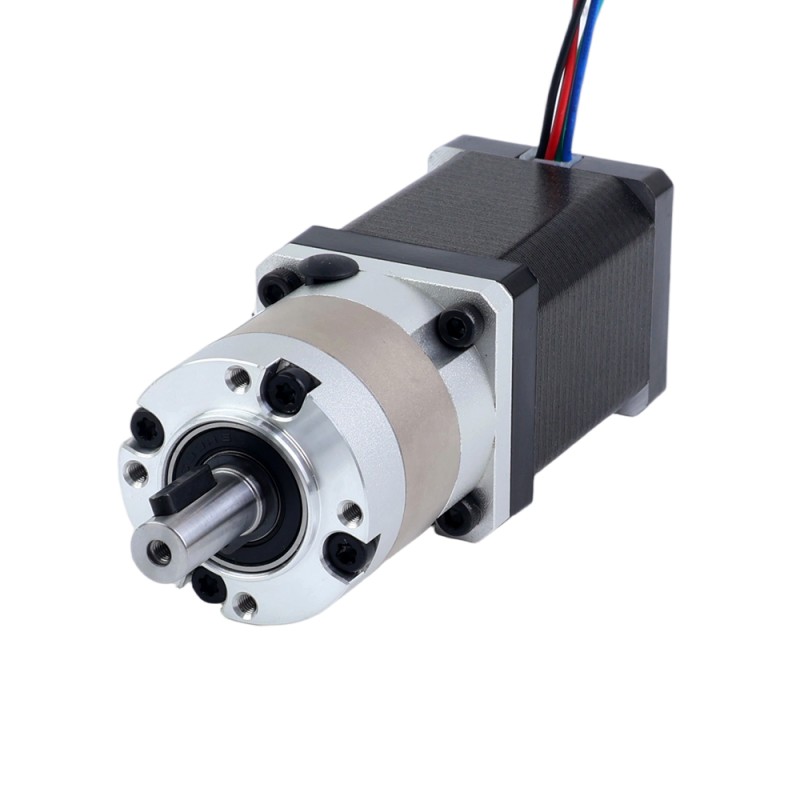

Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1

Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1 - 14HS20-1504S-EGS5 | StepperOnline
14HS20-1504S-EGS5
Type uitgaande asSpiebaan
Enkele as/Dubbele asEnkele as
Framemaat(mm)Nema 14 (35 x 35)
Soort productStappenmotor met Tandwielkast
Vraag

Downloads

14HS20-1504S-EGS5_Full_Datasheet.pdfPDF · 73.52KB14HS20-1504S-EGS5.STEPSTEP · 2.31MBLog in om te downloaden14HS20-1504S_Torque_curve.pdfPDF · 212.77KB
Dezelfde serie
ModelType uitgaande asEnkele as/Dubbele asFramemaat(mm)Soort productPrijsVoorraad
14HS13-1004S-EGS100SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS15SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS20SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS45SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS5SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€25,60Op voorraad
14HS20-1504S-EGS100SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS20SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS45SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS5SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€43,14Op voorraad
Nema 14 Stappenmotor bipolair L=52mm w/ met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1
Deze Nema 14 stappenmotor biedt een houdkoppel van 0.40Nm(56.64oz.in) en is uitgerust met een hoogpr... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€43,14
5 + €39,86
10 + €37,05
50 + €34,61
100 + €32,47

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 14 stappenmotor biedt een houdkoppel van 0.40Nm(56.64oz.in) en is uitgerust met een hoogprecisie EG-serie versnellingsbak met een overbrengingsverhouding van 5:1. In vergelijking met motoren met PG-serie versnellingsbakken is de precisie en nauwkeurigheid van deze motor met EG-versnellingsbak aanzienlijk verbeterd, met een maximale speling van slechts 15arcmin.
Dankzij zijn uitstekende precisie en betrouwbaarheid leveren motoren met EG-versnellingsbakken uitmuntende prestaties, waardoor ze de ideale keuze zijn voor toepassingen waarbij nauwkeurigheid, duurzaamheid en prijs-kwaliteitverhouding cruciaal zijn.

Elektrische Specificaties

  • Artikelnummer: 14HS20-1504S-EGS5
  • Motortype: Bipolaire stappenmotor
  • Houdkoppel zonder versnellingsbak: 0.40Nm(56.64oz.in)
  • Nominale stroom/fase: 1.50A
  • Faseweerstand: 2.80ohms±10%
  • Inductance: 4.80mH±20%(1KHz)
  • Isolatieklasse: B 130°C[266°F]

Versnellingsbak Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Tandwielmateriaal: Gelegeerd staal
  • Overbrengingsverhouding: 5:1
  • Efficiëntie: 96%
  • Speling bij nullast: <=15arcmin
  • Maximaal toelaatbaar koppel: 6.50Nm(920.48oz.in)
  • Momentaan toelaatbaar koppel: 13.00Nm(1840.95oz.in)

Fysieke Specificaties

  • Maat van het frame: 35 x 35mm
  • Motorlengte: 52mm
  • Versnellingsbaklengte: 40mm
  • Type uitgaande as: Spiebaan
  • Diameter uitgaande as: Φ8mm
  • Lengte uitgaande as: 20mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 2.8
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 0.40
Inductantie(mH) 4.8
Stroom (A) 1.5
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 14 (35 x 35)
IP-classificatie 40
Lichaamslengte(mm) 92
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 5
Schacht Diameter(mm) 8
Schachtlengte(mm) 20
Speling <=15 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire
