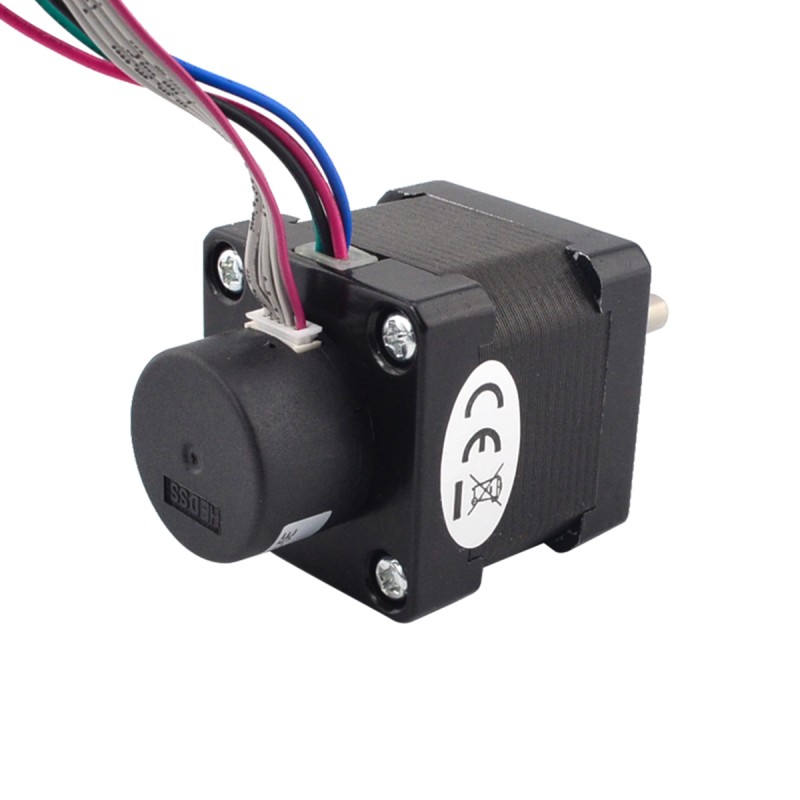

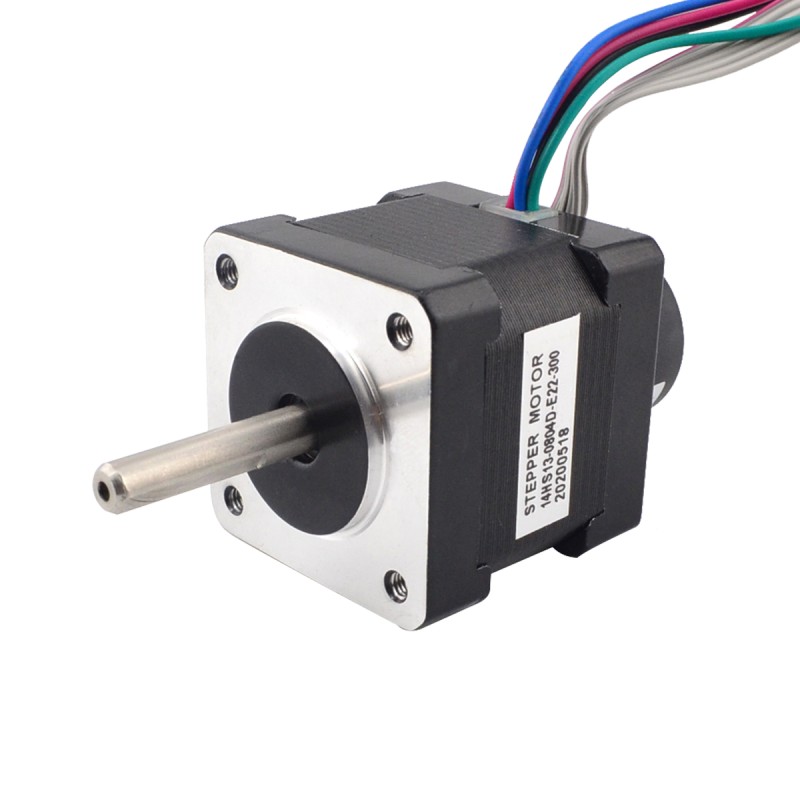

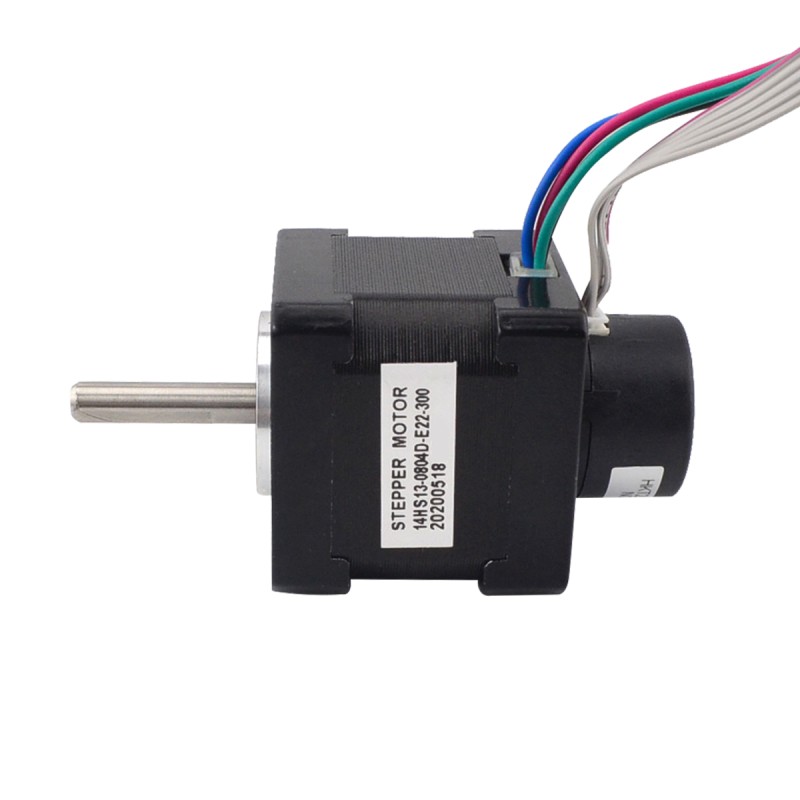

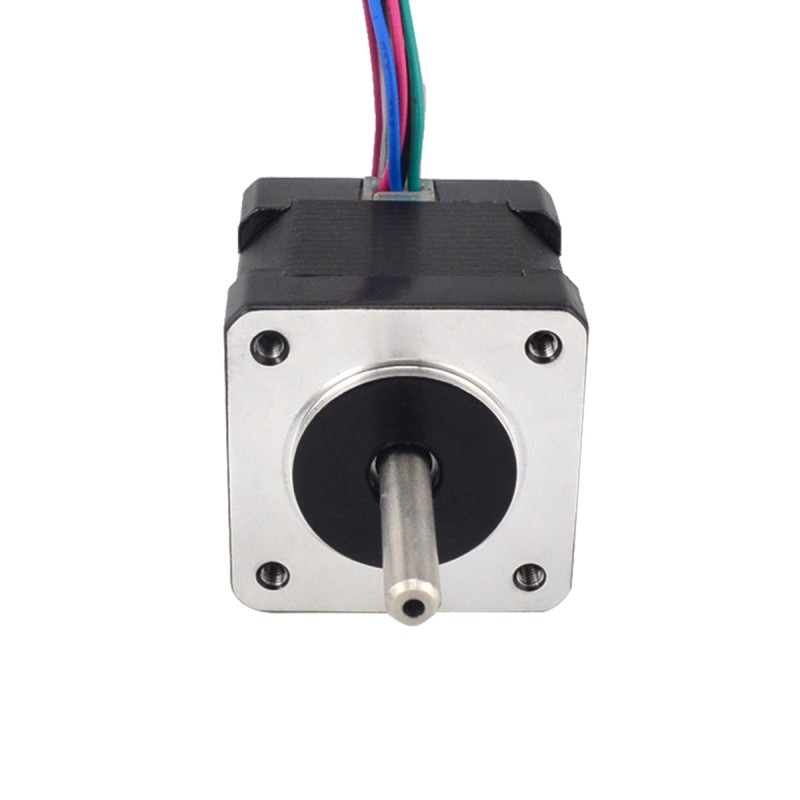

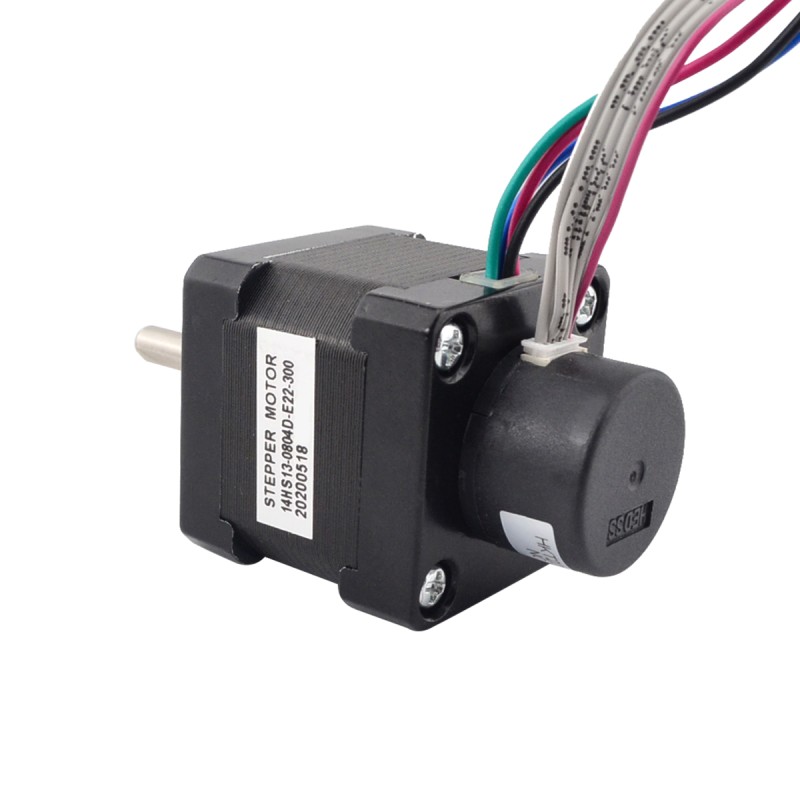

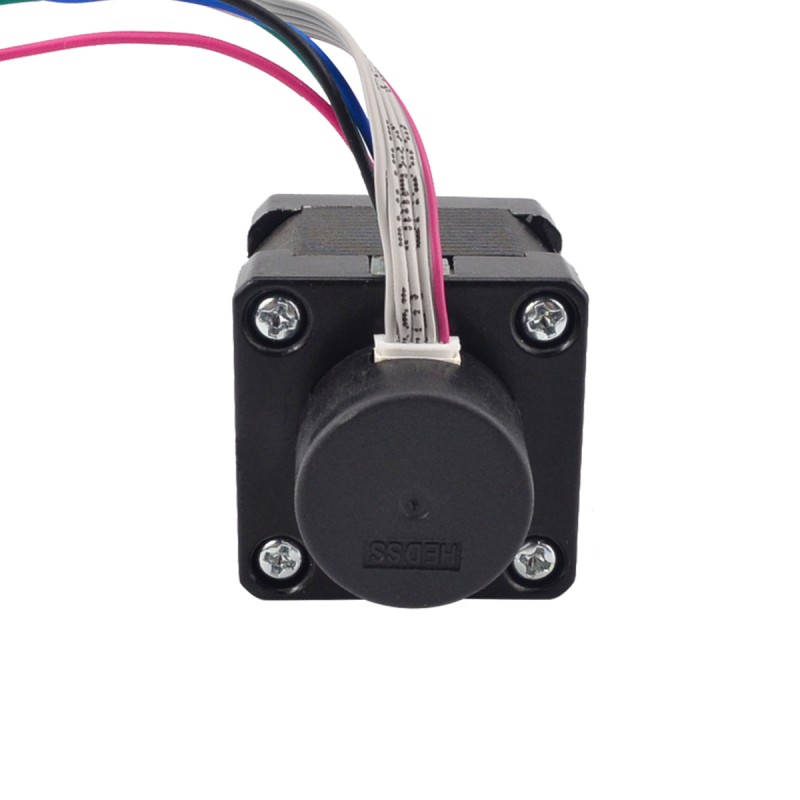

Name: Nema 14 Gesloten Lus Stappenmotor 18Ncm (25.5oz.in) Encoder 300PPR
Brand: STEPPERONLINE
SKU: 14HS13-0804D-E22-300
Price: 33.53 EUR
Availability: BackOrder
Rating: 5 (1 reviews)

Nema 14 Gesloten Lus Stappenmotor 18Ncm (25.5oz.in) Encoder 300PPR

14HS13-0804D-E22-300

Resolutie encoder300PPR

Uitgangssignaalkanalen2

Vasthoudkoppel(Ncm)18

Nominale stroom(A)0.8

Vraag

Downloads

14HS13-0804D-E22-300.STEPSTEP · 735.3KBLog in om te downloaden 14HS13-0804D-E22-300_Full_Datasheet.pdfPDF · 130.43KB

Dezelfde serie

Model	Resolutie encoder	Uitgangssignaalkanalen	Vasthoudkoppel(Ncm)	Nominale stroom(A)	Prijs	Voorraad
14HS11-1004-ME1K	1000PPR	3	12.5	1.0	€28,57	Op voorraad
14HS13-0804D-E22-300	300PPR	2	18	0.8	€33,53	Op voorraad
14HS20-1504D-E22-300	300PPR	2	40	1.5	€40,07	Op voorraad

Nema 14 Gesloten Lus Stappenmotor 18Ncm (25.5oz.in) Encoder 300PPR

Motorspecificatie Onderdeelnummer fabrikant: 14HS13-0804D-E22-300 Motortype: Bipolaire Stepper ... Lees meer

1 beoordeling(en) • Geef beoordeling

vanaf

€33,53

5 + €31,96

10 + €30,52

50 + €29,21

100 + €28,00

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Motorspecificatie

Onderdeelnummer fabrikant: 14HS13-0804D-E22-300
Motortype: Bipolaire Stepper
Staphoek: 1.8deg
Koppel vasthouden: 0.18Nm (25.5oz.in)
Nominale stroom/fase: 0.80A
Spanning: 5.40V
Fase Weerstand: 6.80ohms
Inductantie: 10.00mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]
Framemaat: 35 x 35mm
Motor Lengte: 48mm
Schacht Diameter: 5 mm
Schacht Lengte: 24mm
D-gesneden lengte: 16,5mm
Aantal draden: 4
Loodlengte: 500mm

Encoderspecificatie

Type encoder: Optische incrementele
Het drijven Voltage : 5VDC
Outputstroom : ≤20mA
Resolutie: 300PPR
Uitgangssignaal: 2 Kanalen
Schacht Diameter: Φ5mm
Uitgangsfrequentie: ≤30KHz
Output Laag Voltage: ≤0.3VDC
Hoogspanning uitgang: ≥3.4VDC

Verbinding

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Encoder	0V	N.C	Ch B	+5V	Ch A

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	6.8
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	25.5
Inductantie(mH)	10
Nominale stroom(A)	0.8
Resolutie encoder	300PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Push-Pull (enkelzijdig)
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	18
Fysieke specificatie
Framemaat(mm)	Nema 14 (35 x 35)
IP-classificatie	40
Lichaamslengte(mm)	48
Schacht Diameter(mm)	5
Schachtlengte(mm)	24
