14E13S0574JE4-150RS
Nominale stroom(A)0.57
Fase Weerstand(ohms)8.8
Inductantie(mH)13
Type lineaire motorExterne (Acme)
Vraag

Downloads

14E13S0574JE4-150RS_Full_Datasheet.pdfPDF · 52.79KB
Dezelfde serie
ModelNominale stroom(A)Fase Weerstand(ohms)Inductantie(mH)Type lineaire motorPrijsVoorraad
11E13S0424ED5-150RS0.4211.46Externe (Acme)€34,07Op voorraad
11E13S0424FD3-150RS0.4211.46Externe (Acme)€58,99Op voorraad
11E13S0424FD4-150RS0.4211.46Externe (Acme)€29,73Op voorraad
11E13S0424GD3-150RS0.4211.46Externe (Acme)€58,99Op bestelling
11E13S0754ED4-100RS0.753.22Externe (Acme)€25,60Op voorraad
11E13S1004FD4-150RS-OE1K1.02.11.5Externe (Acme)€71,08Op voorraad
11E13S1004FD5-150RS1.02.11.5Externe (Acme)€32,18Op voorraad
11E13S1004GD4-150RS-OE1K1.02.11.5Externe (Acme)€71,08Op voorraad
11E13S1004GD5-150RS1.02.11.5Externe (Acme)€32,18Op voorraad
11E13S1004HD5-150RS1.02.11.5Externe (Acme)€33,77Op bestelling
11E13S1004HD5-180RS-E22-3001.02.11.5Externe (Acme)€66,43Op voorraad
11E18S0754ED3-250RS0.756.75.8Externe (Acme)€76,79Op voorraad
11E18S0754ED4-101RS0.756.73Externe (Acme)€25,84Op voorraad
11E18S0754FD4-250RS0.756.75.8Externe (Acme)€37,48Op voorraad
11E18S0754HD5-250RS0.756.75.8Externe (Acme)€46,37Op voorraad
11E18S1004FD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004GD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004GD5-250RS1.03.73.7Externe (Acme)€39,04Op voorraad
11E18S1004HD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004ND5-150RS-SALE1.03.73.7Externe (Acme)€30,11Op voorraad
11E20S0674ED4-100RS0.679.25.7Externe (Acme)€28,94Op voorraad
14E13S0574FF3-150RS0.578.813Externe (Acme)€67,19Op bestelling
14E13S0574JE4-150RS0.578.813Externe (Acme)€41,16Op voorraad
14E13S0574LF3-150RS0.578.813Externe (Acme)€56,76Op bestelling
14E13S1504GF5-150RS1.50.951Externe (Acme)€30,28Op voorraad
14E17S0914FF3-250RS0.915.57.63Externe (Acme)€76,79Op bestelling
14E17S0914LF3-250RS-SALE0.915.57.63Externe (Acme)€54,02Op voorraad
14E19S1504FF5-150RS1.51.52.0Externe (Acme)€32,18Op voorraad
14E19S1504GF5-150RS1.51.52.0Externe (Acme)€32,18Op voorraad
14E19S1504RF5-150RS1.51.62.3Externe (Acme)€33,77Op bestelling
Alles in de categorie bekijken
Nema 14 Externe stapel 34mm 0,57A Draad 2,4384mm(0,096") Lengte 150mm
De motor is een Nema 14 stappenmotor met een behuizing van 35mm, een staphoek van 1,8° en 0,57A. Hij... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€41,16
5 + €38,04
10 + €35,35
50 + €33,02
100 + €30,98

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

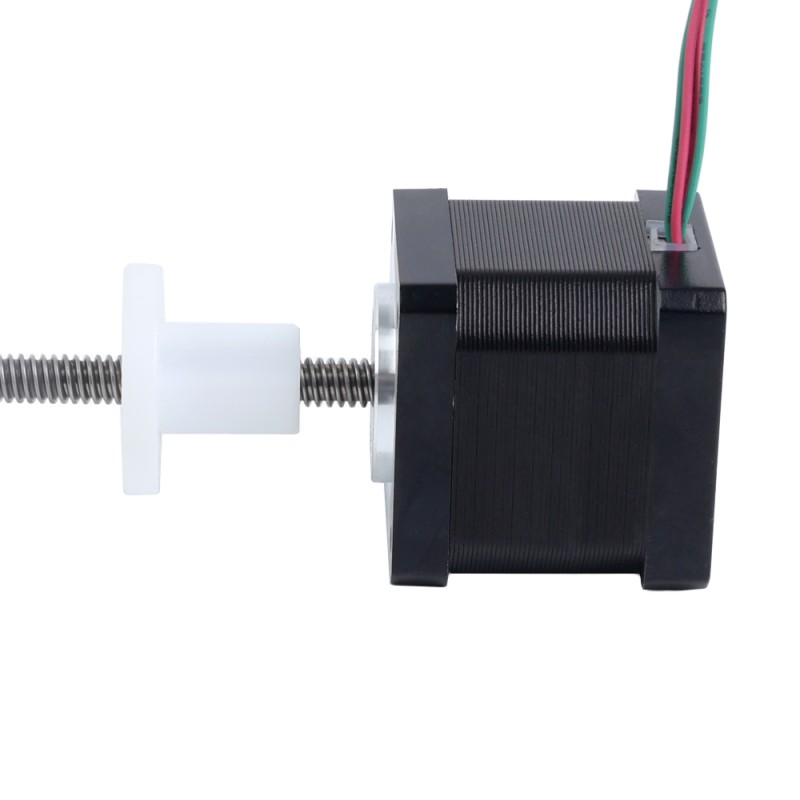

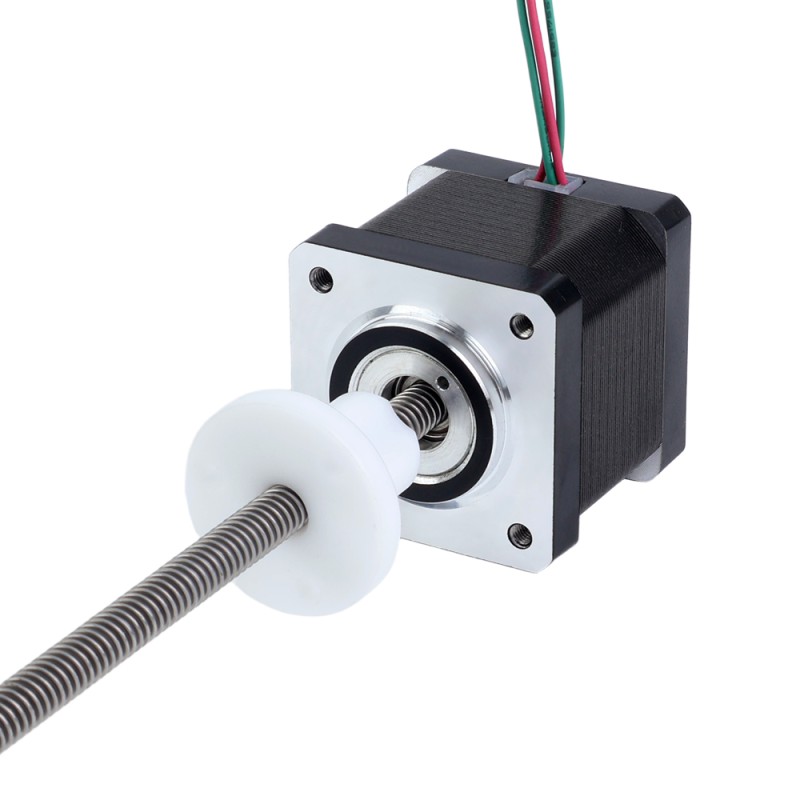

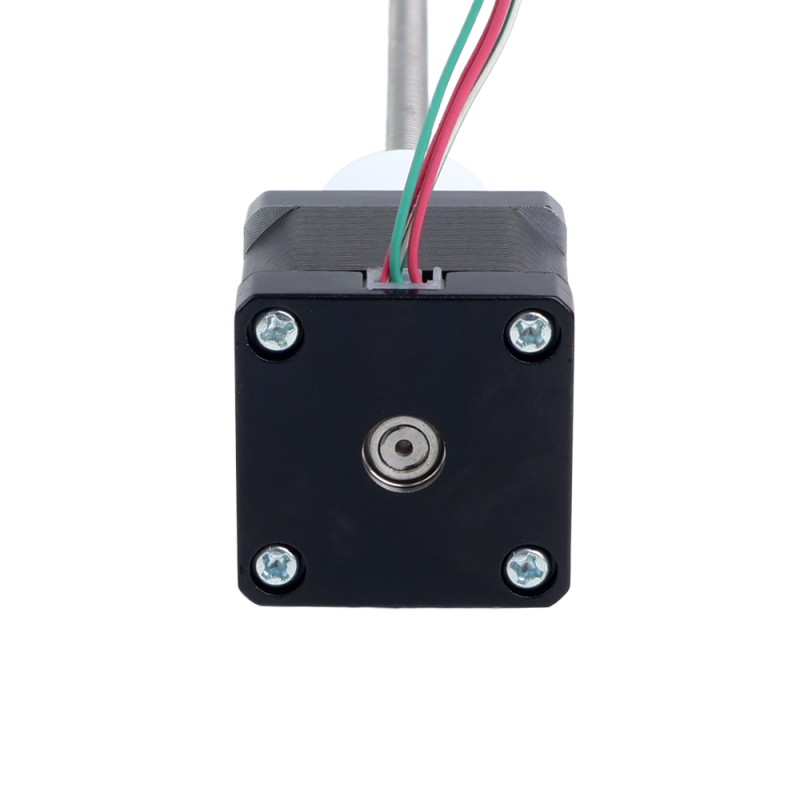

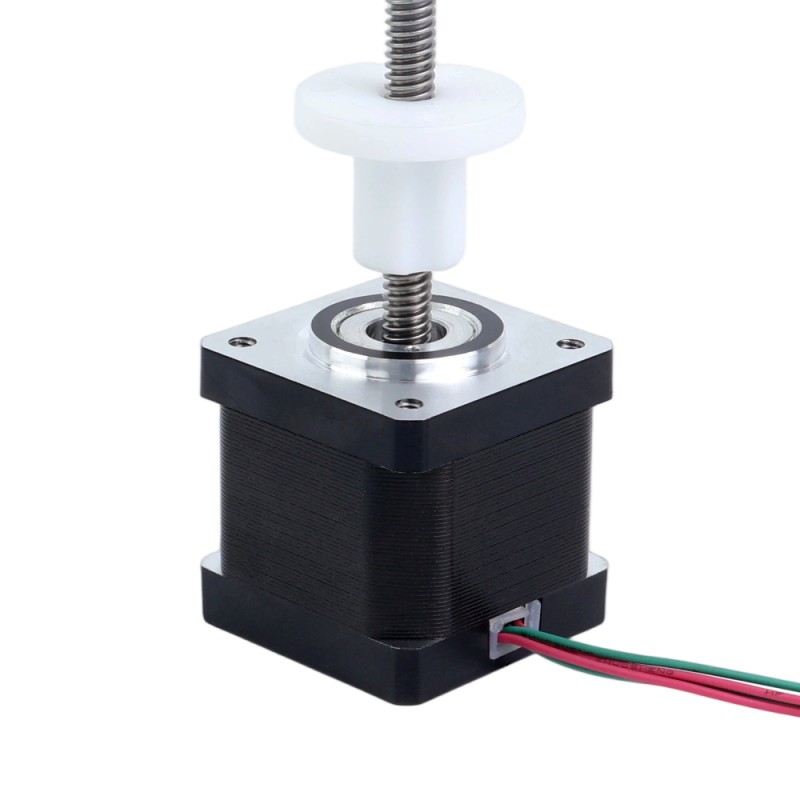

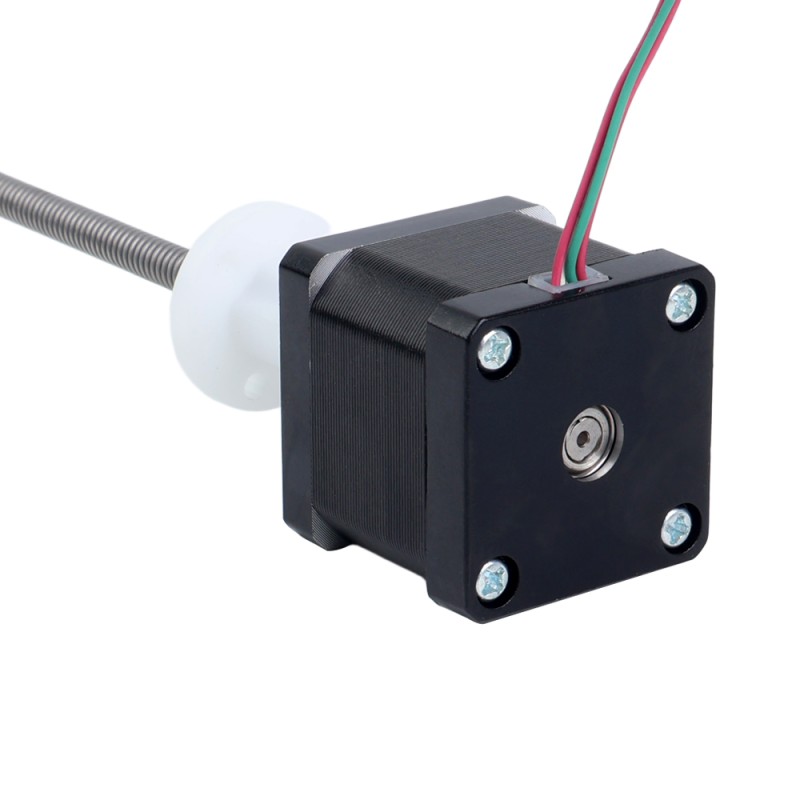

De motor is een Nema 14 stappenmotor met een behuizing van 35mm, een staphoek van 1,8° en 0,57A. Hij heeft een leadscrew met een diameter van 5,54mm(0,2181") en een lengte van 150mm(5,9055") met een POM-moer. De lineaire verplaatsing is 2,438mm(0,096") per omwenteling. Dit model is vrijwel identiek aan de Haydon Kerk 35000 serie maat 14 externe lineaire stappenmotor.

Elektrische specificaties

  • Fabrikantnummer: 14E13S0574JE4-150RS
  • Motortype: Externe (Acme)
  • Staphoek: 1,8°
  • Houdkoppel: 0,18Nm(25,49oz.in)
  • Nominale stroom/fase: 0,57A
  • Faseweerstand: 8,8ohms
  • Inductantie: 13mH±20% (1kHz)

Fysieke specificaties

  • Frameafmeting: 35 × 35mm
  • Behuizinglengte: 34mm
  • Leadscrew-lengte: 150mm(5,9055")
  • Leadscrew-diameter: Ø5,54mm(0,2181")
  • Verplaatsing/stap: 0,012192mm(0,00048")
  • Verplaatsing/omw.: 2,4384mm(0,096")
  • Aantal draden: 4
  • Kabellengte: 300mm

Aansluiting

A+
A-
B+
B-
Rood
Rood/Wit
Groen/Wit
Groen
Soort product
Soort product Lineaire Stappenmotor
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 8.8
Heeft koppel-/stuwkrachtcurve? Nee
Inductantie(mH) 13
Nominale stroom(A) 0.57
Stap Hoek(deg.) 1.8
Vasthoudkoppel(Ncm) 18
Fysieke specificatie
Aantal kabels 4
De Diameter van de loodschroef(mm) 5.54
De Lengte van de loodschroef(mm) 150
De Reis van de lood/stap(mm) 0.012192
De Reis/de Omwenteling van de lood(mm) 2.4384
Framemaat(mm) Nema 14 (35 x 35)
Kabellengte(mm) 300
Lichaamslengte(mm) 34
Met encoder Nee
Type lineaire motor Externe (Acme)

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

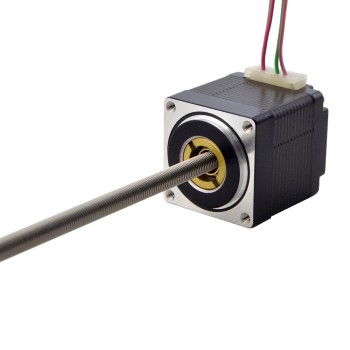

Nema 11 Niet-contact 32,2mm Stack 0,42A Lood 0,635mm (0,025")
Nema 11 Niet-contact 32,2mm Stack 0,42A Lood 0,635mm (0,025")
Dit model is bijna precies hetzelfde als Haydon Kerk 28000 serie maat 11 niet-captieve stappenmotor lineaire actuator. Het motordeel is 32,2 mm lichaa..
vanaf
€33,54
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

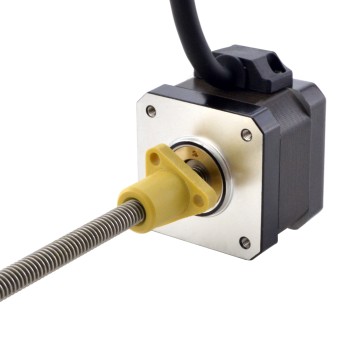

NEMA 17 Externe Acme Lineaire Stappenmotor 1.5A 34mm Stack Screw Lood 2.54mm (0.1")
