Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05")

CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
Voorbestellen
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
CN In de uitverkoop - Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05") - CN-14E13S0574FF3-150RS | StepperOnline
14E13S0574FF3-150RS
Nominale stroom(A)0.57
Fase Weerstand(ohms)8.8
Inductantie(mH)13
Type lineaire motorExterne (Acme)
Vraag
Bestellen & nalevingVoor inkoop
Min. bestelling
10

Downloads

14E13S0574FF3-150RS_Full_Datasheet.pdfPDF · 147.46KB
Dezelfde serie
ModelNominale stroom(A)Fase Weerstand(ohms)Inductantie(mH)Type lineaire motorPrijsVoorraad
11E13S0424ED5-150RS0.4211.46Externe (Acme)€34,07Op voorraad
11E13S0424FD3-150RS0.4211.46Externe (Acme)€58,99Op voorraad
11E13S0424FD4-150RS0.4211.46Externe (Acme)€29,73Op voorraad
11E13S0424GD3-150RS0.4211.46Externe (Acme)€58,99Op bestelling
11E13S0754ED4-100RS0.753.22Externe (Acme)€25,60Op voorraad
11E13S1004FD4-150RS-OE1K1.02.11.5Externe (Acme)€71,08Op voorraad
11E13S1004FD5-150RS1.02.11.5Externe (Acme)€32,18Op voorraad
11E13S1004GD4-150RS-OE1K1.02.11.5Externe (Acme)€71,08Op voorraad
11E13S1004GD5-150RS1.02.11.5Externe (Acme)€32,18Op voorraad
11E13S1004HD5-150RS1.02.11.5Externe (Acme)€33,77Op bestelling
11E13S1004HD5-180RS-E22-3001.02.11.5Externe (Acme)€66,43Op voorraad
11E18S0754ED3-250RS0.756.75.8Externe (Acme)€76,79Op voorraad
11E18S0754ED4-101RS0.756.73Externe (Acme)€25,84Op voorraad
11E18S0754FD4-250RS0.756.75.8Externe (Acme)€37,48Op voorraad
11E18S0754HD5-250RS0.756.75.8Externe (Acme)€46,37Op voorraad
11E18S1004FD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004GD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004GD5-250RS1.03.73.7Externe (Acme)€39,04Op voorraad
11E18S1004HD5-150RS1.03.73.7Externe (Acme)€34,07Op bestelling
11E18S1004ND5-150RS-SALE1.03.73.7Externe (Acme)€30,11Op voorraad
11E20S0674ED4-100RS0.679.25.7Externe (Acme)€28,94Op voorraad
14E13S0574FF3-150RS0.578.813Externe (Acme)€67,19Op bestelling
14E13S0574JE4-150RS0.578.813Externe (Acme)€41,16Op voorraad
14E13S0574LF3-150RS0.578.813Externe (Acme)€56,76Op bestelling
14E13S1504GF5-150RS1.50.951Externe (Acme)€30,28Op voorraad
14E17S0914FF3-250RS0.915.57.63Externe (Acme)€76,79Op bestelling
14E17S0914LF3-250RS-SALE0.915.57.63Externe (Acme)€54,02Op voorraad
14E19S1504FF5-150RS1.51.52.0Externe (Acme)€32,18Op voorraad
14E19S1504GF5-150RS1.51.52.0Externe (Acme)€32,18Op voorraad
14E19S1504RF5-150RS1.51.62.3Externe (Acme)€33,77Op bestelling
Alles in de categorie bekijken
Nema 14 Extern 34,5mm Stapel 0,57A Lood 1,27mm (0,05")
Het motordeel is 34,5mm lichaam 1,8 graden 0,57A Nema 14 stappenmotor, en het is geïntegreerd met ee... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€67,19

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Het minimum te bestellen aantal is 10
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

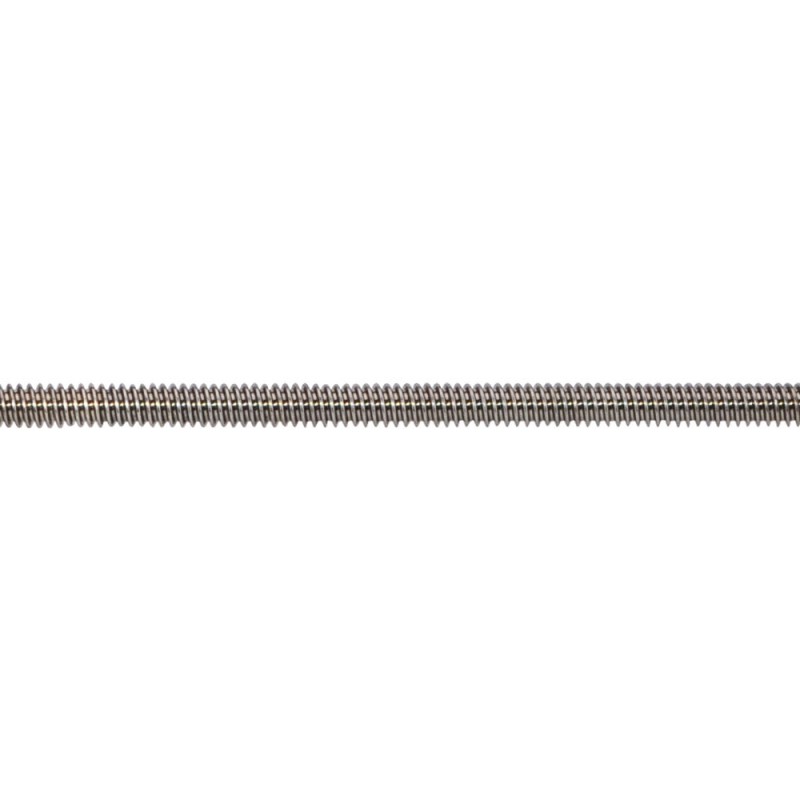

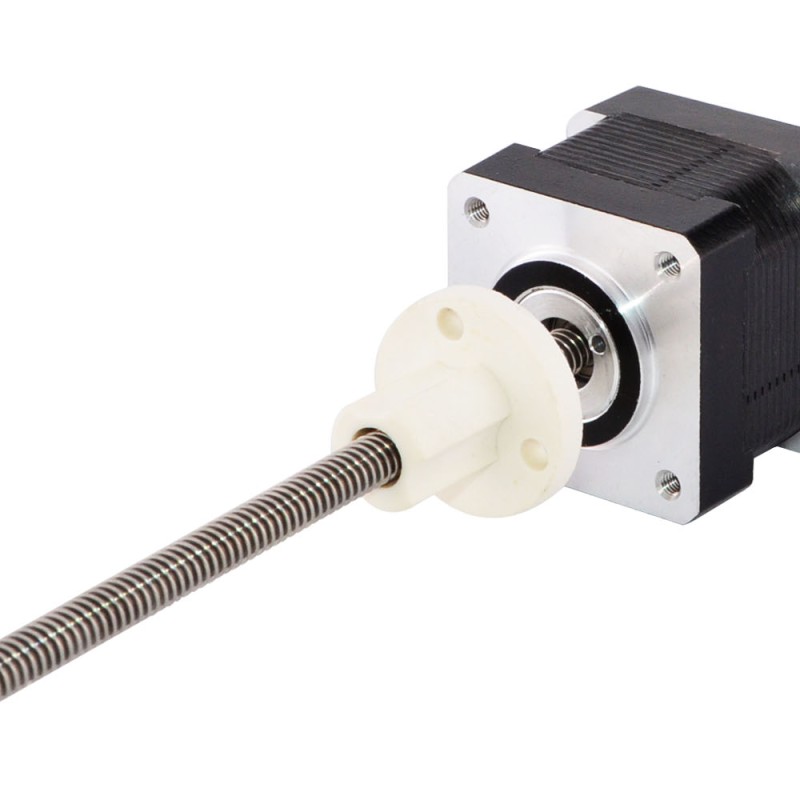

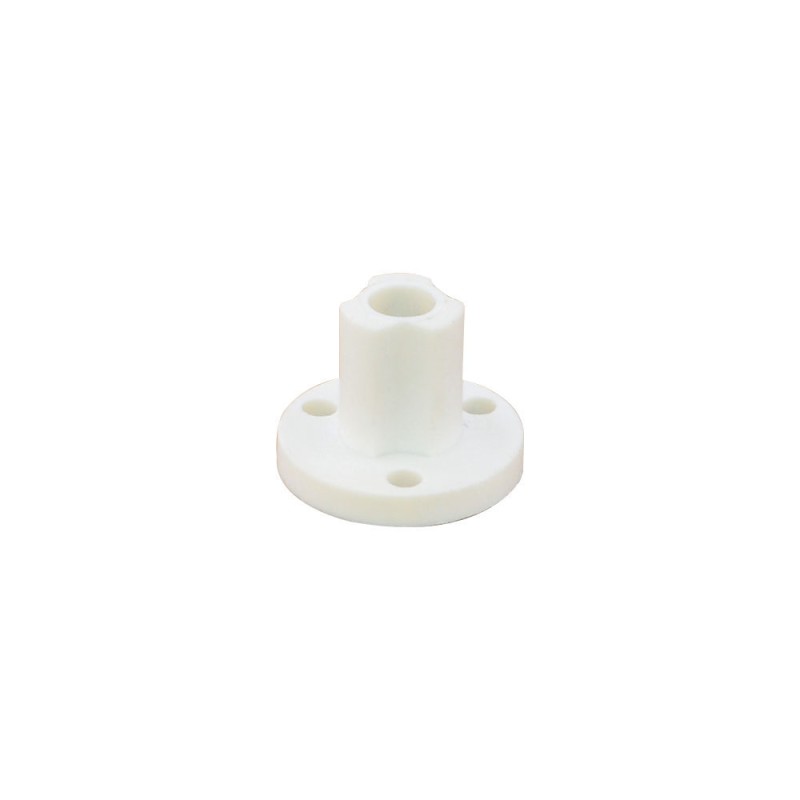

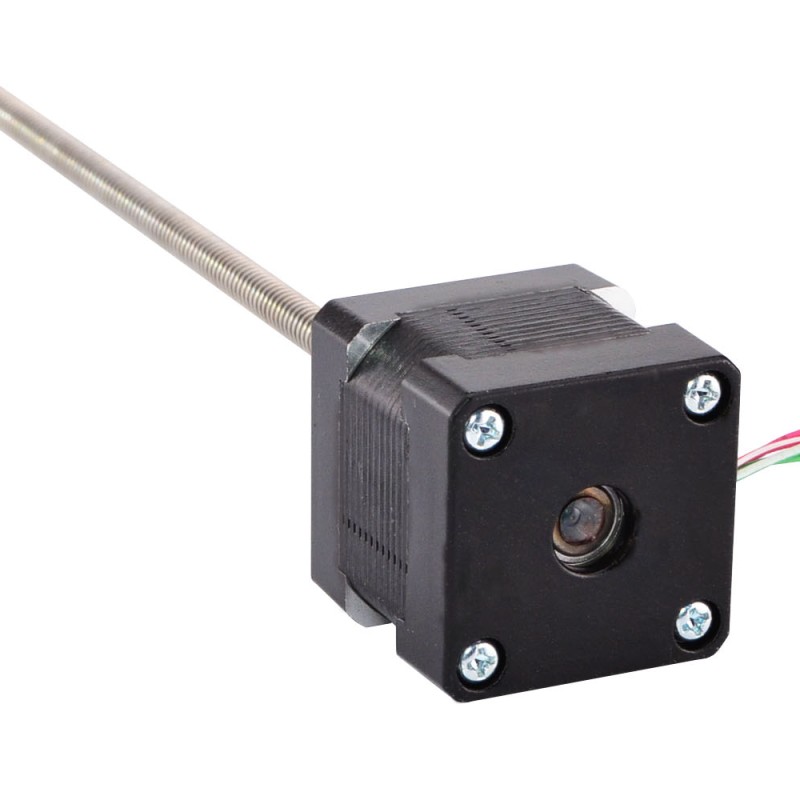

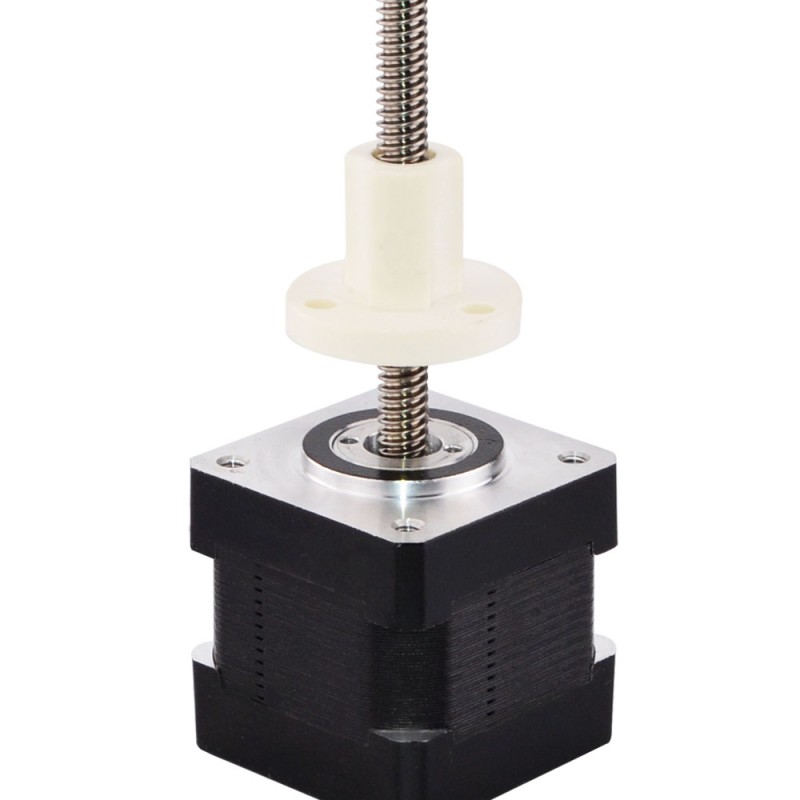

Het motordeel is 34,5mm lichaam 1,8 graden 0,57A Nema 14 stappenmotor, en het is geïntegreerd met een 6,35mm (0,25") diameter 150mm (5,9055") lengte schroef en een POM schroefmoer, de lineaire verplaatsing is 1,27mm (0,05") per omwenteling. Dit model is bijna precies hetzelfde als Haydon Kerk 35000 serie grootte 14 externe stappenmotor lineaire actuator.

Elektrische specificatie

  • Fabrikant Part Number: 14E13S0574FF3-150RS (14E13S0574FF-150RS)
  • Motortype: Externe lineaire Stepper
  • Staphoek: 1,8°
  • Minimale stuwkracht: 168N (300pps)
  • Nominale stroom/fase: 0.57A
  • Faseweerstand: 8,8 ohm
  • Inductantie: 13mH±20% (1KHz)

Fysieke specificatie

  • Framemaat: 35 x 35mm
  • Lichaamslengte: 34,5mm
  • De Lengte van de loodschroef: 150mm (5.9055")
  • De Diameter van de loodschroef: Φ6.35mm (0.25")
  • Lood/Step: 0.00635mm (0.00635")
  • Loodreis/Revolutie: 1.27mm (0.05")
  • Aantal Leads: 4
  • Kabellengte: 300mm
  • Gewicht: 162g

Aansluiting

A+
A-
B+
B-
Rood
Rood/Wit
Groen/Wit
Groen
Soort product
Soort product Lineaire Stappenmotor
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 8.8
Heeft koppel-/stuwkrachtcurve? Nee
Inductantie(mH) 13
Minimale stuwkracht(N) @300pps 168
Nominale stroom(A) 0.57
Stap Hoek(deg.) 1.8
Fysieke specificatie
Aantal kabels 4
De Diameter van de loodschroef(mm) 6.35
De Lengte van de loodschroef(mm) 150
De Reis van de lood/stap(mm) 0.00635
De Reis/de Omwenteling van de lood(mm) 1.27
Framemaat(mm) Nema 14 (35 x 35)
Lichaamslengte(mm) 34.5
Loodlengte(mm) 300
Met encoder Nee
Type lineaire motor Externe (Acme)
