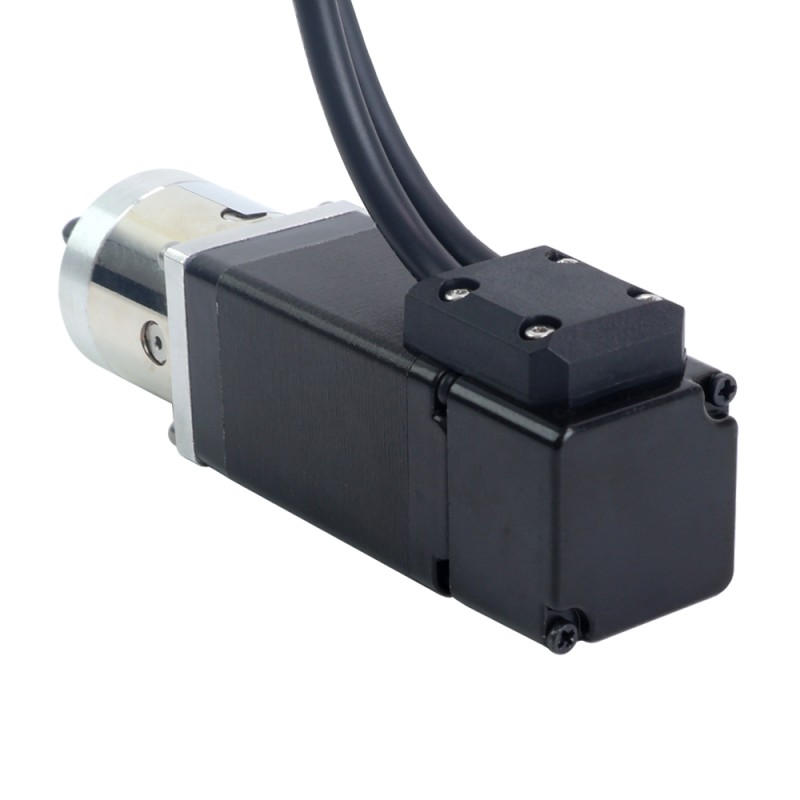

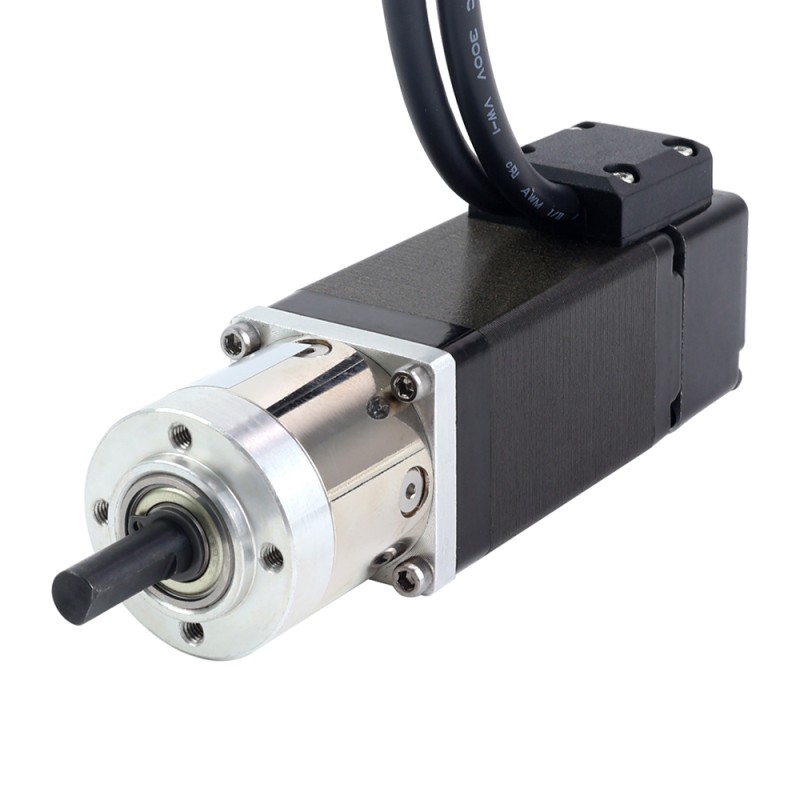

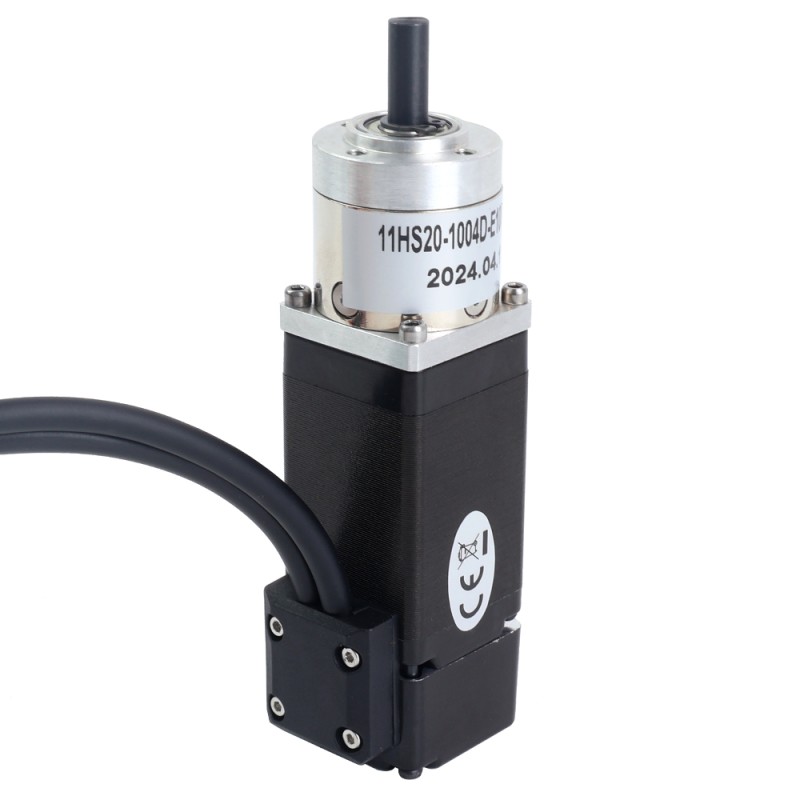

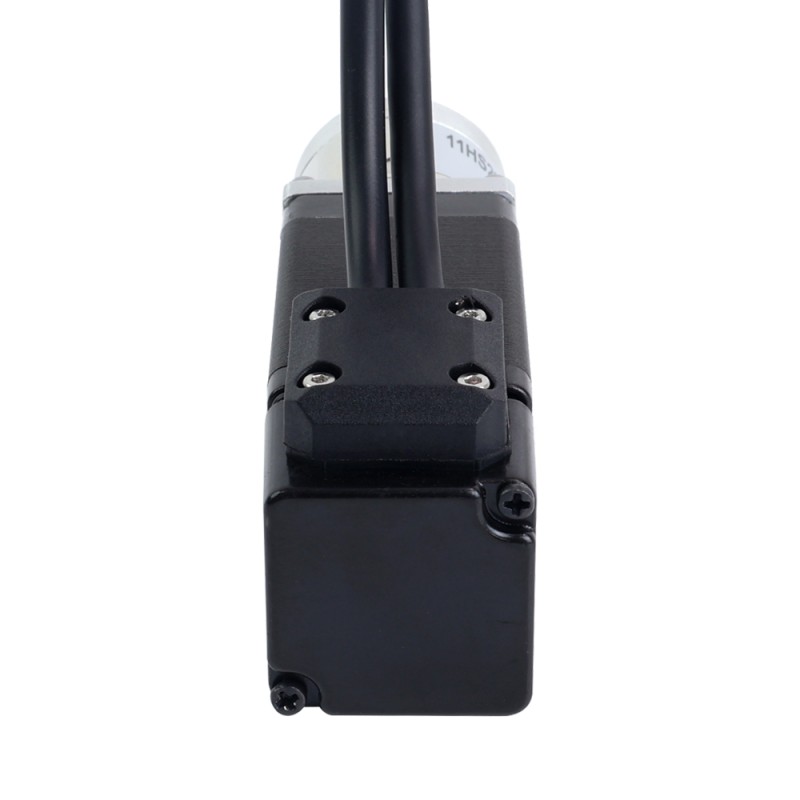

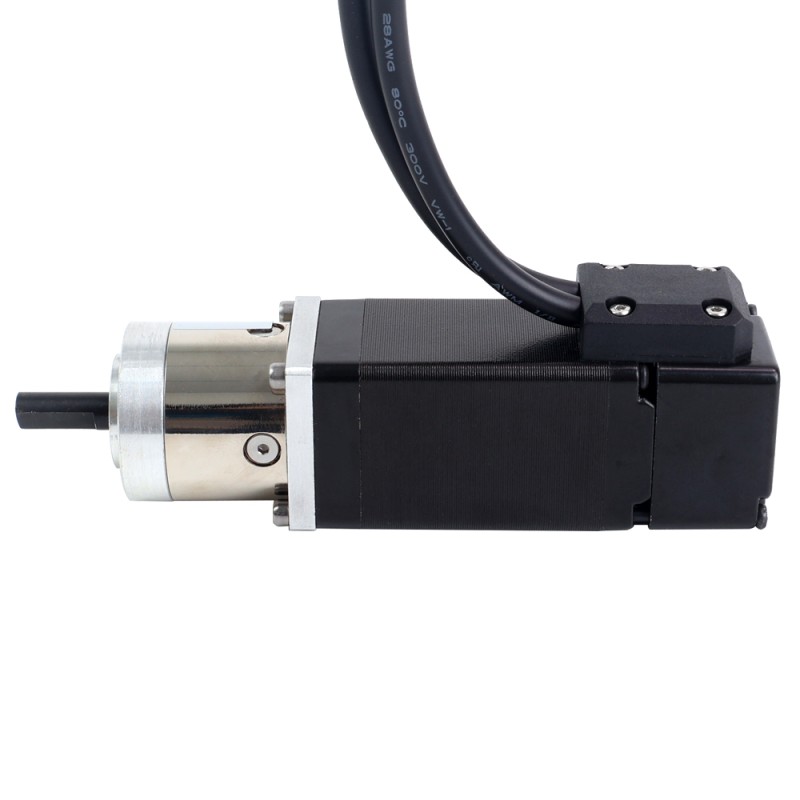

Nema 11 Stepper met gesloten lus, L=51mm Gear Raio 5:1 Encoder 1000PPR (4000CPR)

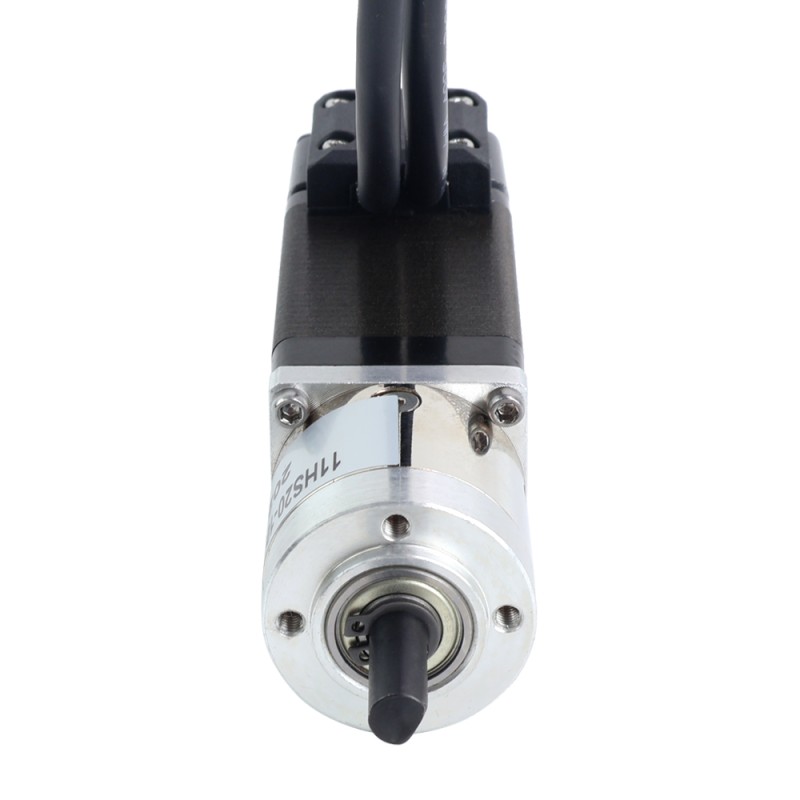

Dit is een Nema 11 stappenmotor met gesloten lus die bestaat uit een incrementele optische encoder van 1000ppr (4000cpr) en een planetaire versnellingsbak met een overbrengingsverhouding van 5,18:1. De ingebouwde encoder en versnellingsbak maken de motor perfect voor toepassingen met beperkte ruimte en die nauwkeurige positioneringsmogelijkheden en hoge koppelafgifte bij lage snelheden vereisen.

Motorspecificatie

• Onderdeelnummer van de fabrikant: 11HS20-1004D-E1000-PG5
• Motortype: bipolaire stappenmotor
• Staphoek zonder versnellingsbak: 1,8 graden
• Houdmoment zonder versnellingsbak: 0,14Nm(19,83oz.in)
• Geschatte stroom/fase: 1,0A
• Faseweerstand: 3,5ohms
• Inductie: 3,2mH ± 20%(1KHz)
• Isolatieklasse: B 130°C[266°F]
• Aantal leads: 4
• Leidinglengte: 300mm

Versnellingsbakspecificaties

• Type versnellingsbak: planetair
• Lengte versnellingsbak: 29.2mm
• Overbrengingsverhouding: 5,18:1
• Efficiëntie: 90%
• Schachtdiameter: Φ6mm
• Schachtlengte: 18mm
• Tegenslag bij nullast: <=3deg
• Max. toegestaan ​​koppel: 3Nm(424.83oz.in)
• Toelaatbaar koppel: 5Nm(708.06oz.in)

Encoderspecificatie

• Uitgangscircuittype: Differentieeltype
• Encodertype: Optisch incrementeel
• Encoderresolutie: 1000PPR(4000CPR)
• Uitgangssignaalkanalen: 3 kanalen
• Voedingsspanning min.: 4,5V
• Maximale voedingsspanning: 5,5V
• Hoge uitgangsspanning: 2,4V - Vcc
• Laag uitgangsspanning: ≤ 0,4V
