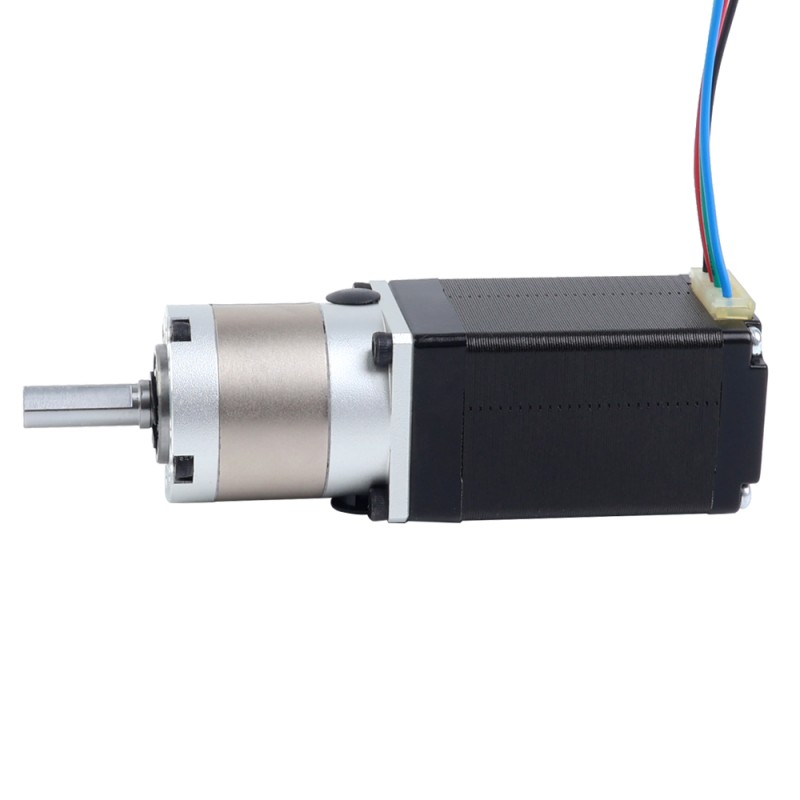

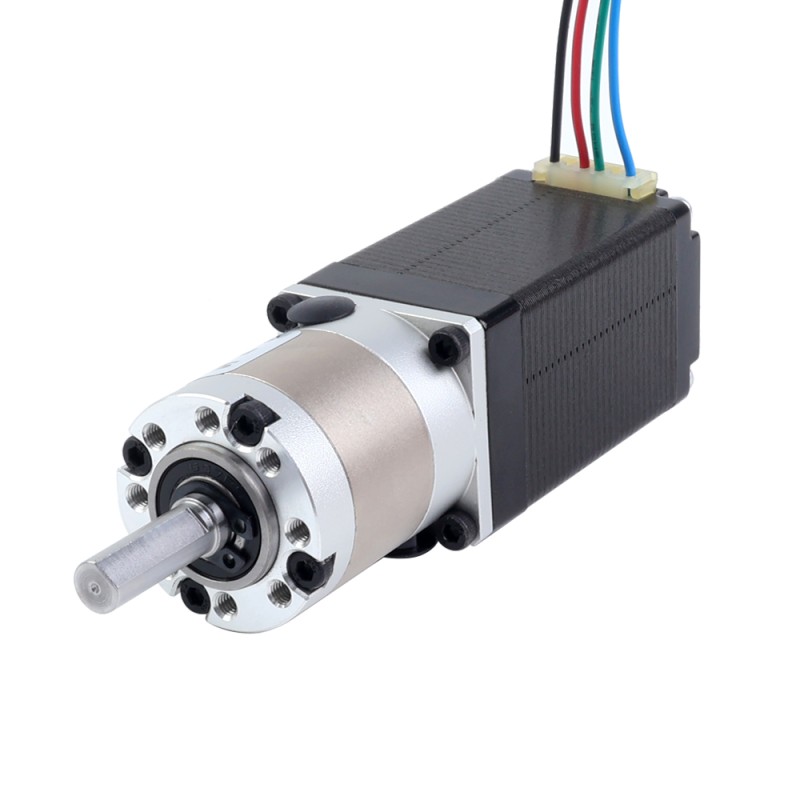

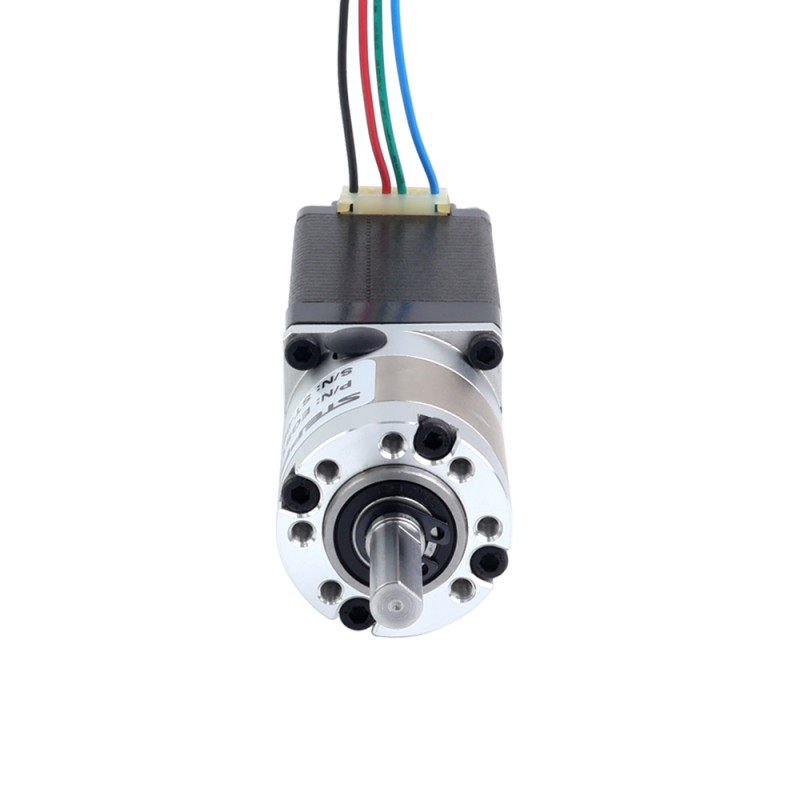

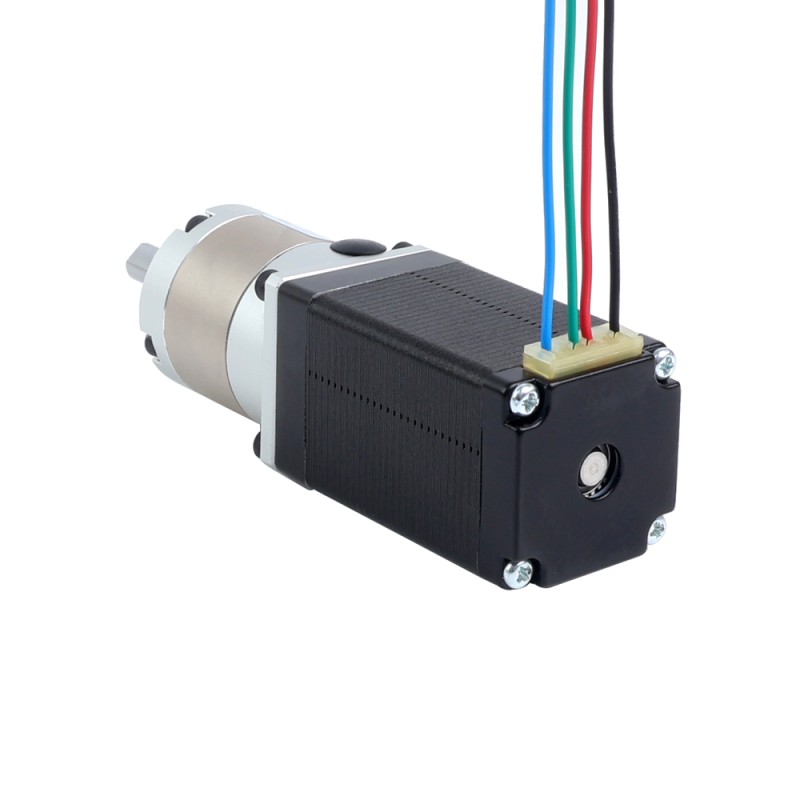

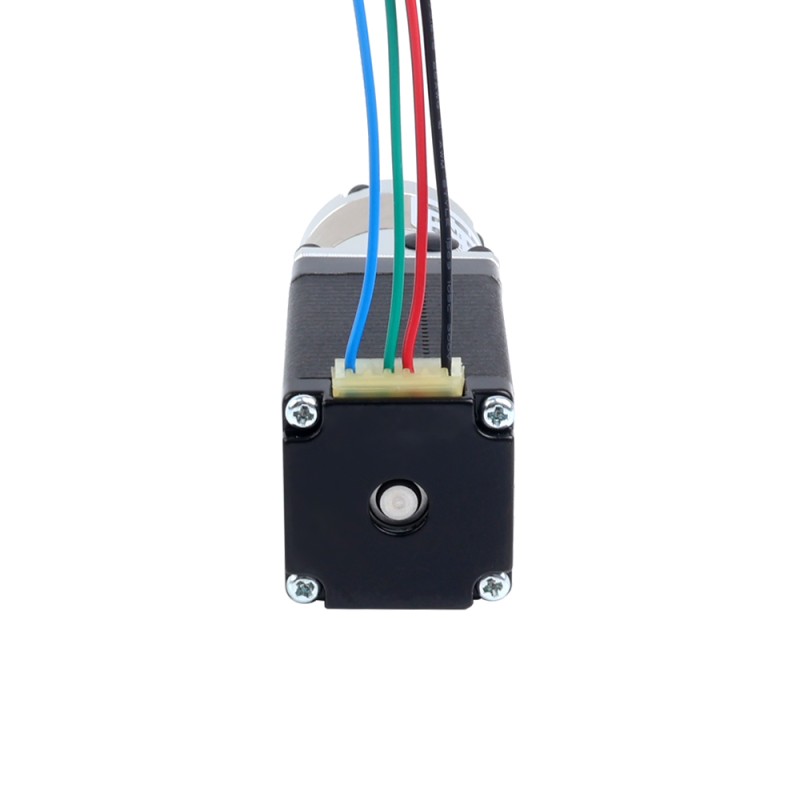

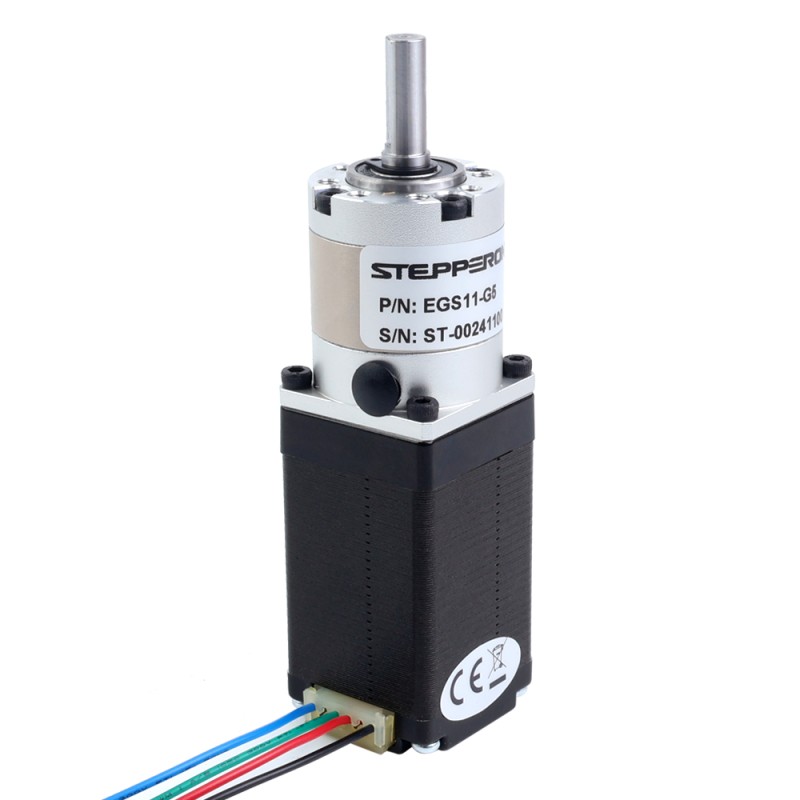

Nema 11 stappenmotor bipolair L=51mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1

Deze Nema 11 stappenmotor heeft een houdkoppel van 0,12Nm(16,99oz.in) en is uitgerust met een hoogprecisie EG-reeks versnellingsbak met een overbrengingsverhouding van 5:1. Vergeleken met motoren uitgerust met PG-reeks versnellingsbakken, toont deze motor met de EG-reeks versnellingsbak een aanzienlijk verbeterde precisie en nauwkeurigheid, met een maximale speling van slechts 15arcmin.
Met zijn uitzonderlijke precisie, betrouwbaarheid en prestaties maakt de EG-reeks versnellingsbak deze motor de ideale keuze voor toepassingen waar nauwkeurigheid, duurzaamheid en waarde van het grootste belang zijn.

Elektrische Specificaties

• Artikelnummer: 11HS20-0704S-EGS5
• Motortype: Bipolaire Stappenmotor
• Houdkoppel zonder versnellingsbak: 0,12Nm(16,99oz.in)
• Nominale stroom/fase: 0,70A
• Faseweerstand: 8,0ohms ±10%
• Inductantie: 5,270mH ±20%(1KHz)
• Isolatieklasse: B 130°C [266°F]

Versnellingsbak Specificaties

• Type versnellingsbak: Spur versnellingsbak
• Tandwielmateriaal: Gelegeerd staal
• Overbrengingsverhouding: 5:1
• Efficiëntie: 96%
• Speling bij nullast: <=15arcmin
• Maximaal toelaatbaar koppel: 2,00Nm(283,22oz.in)
• Momentaan toelaatbaar koppel: 4,00Nm(566,45oz.in)

Fysieke Specificaties

• Maat van het frame: 28 x 28mm
• Motorlengte: 51mm
• Versnellingsbaklengte: 33mm
• Type uitgaande as: D-type
• Diameter uitgaande as: Φ6mm
• Lengte uitgaande as: 20mm

Aansluiting
