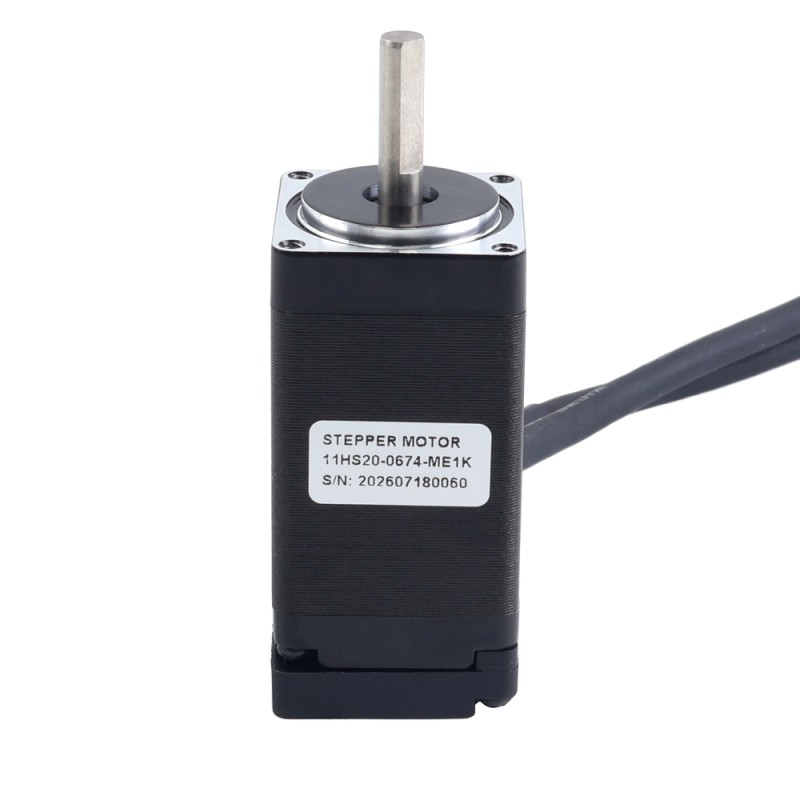

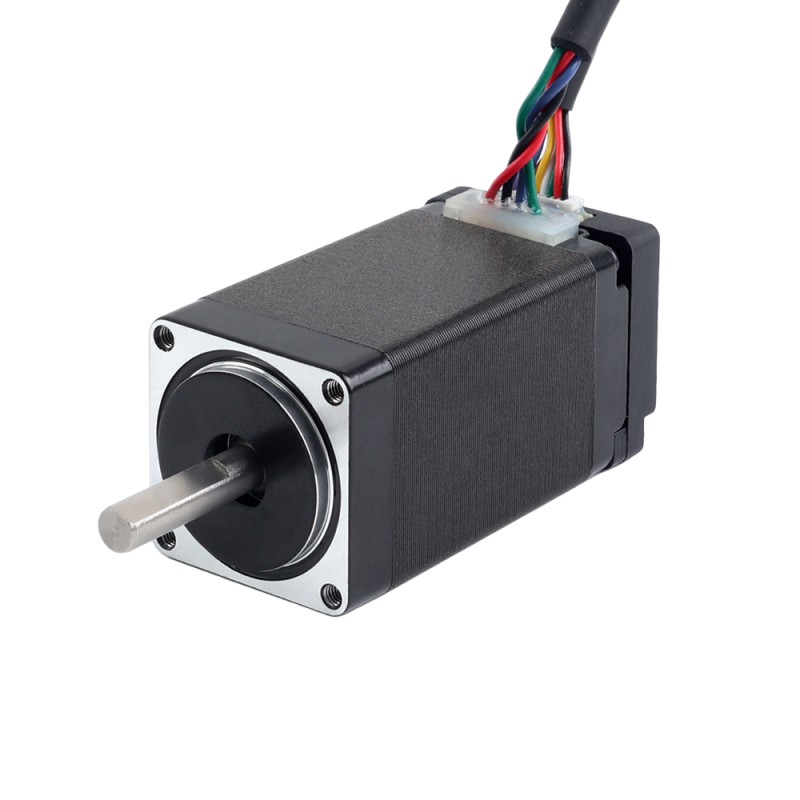

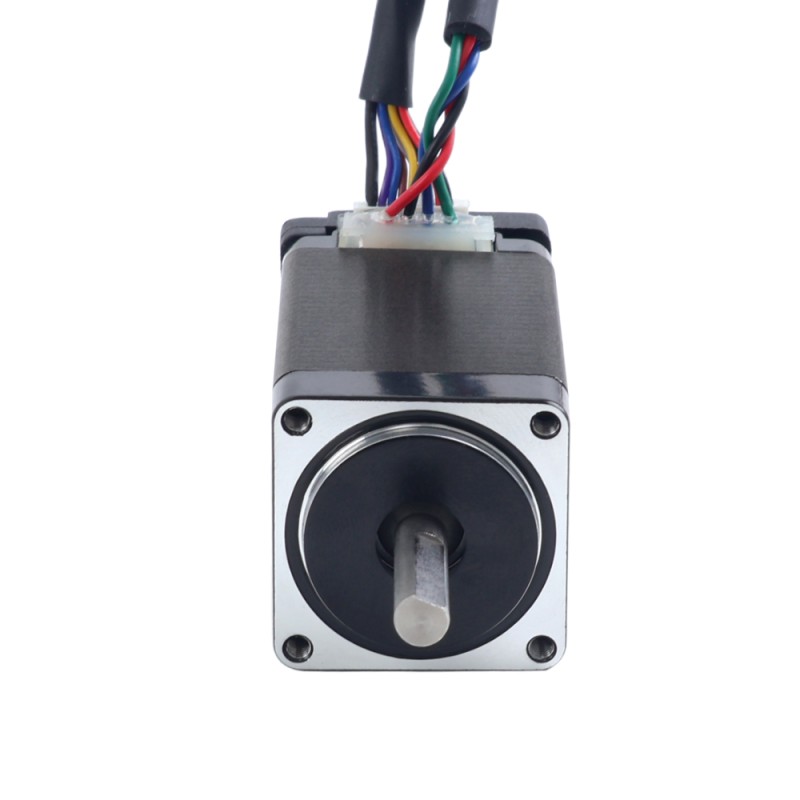

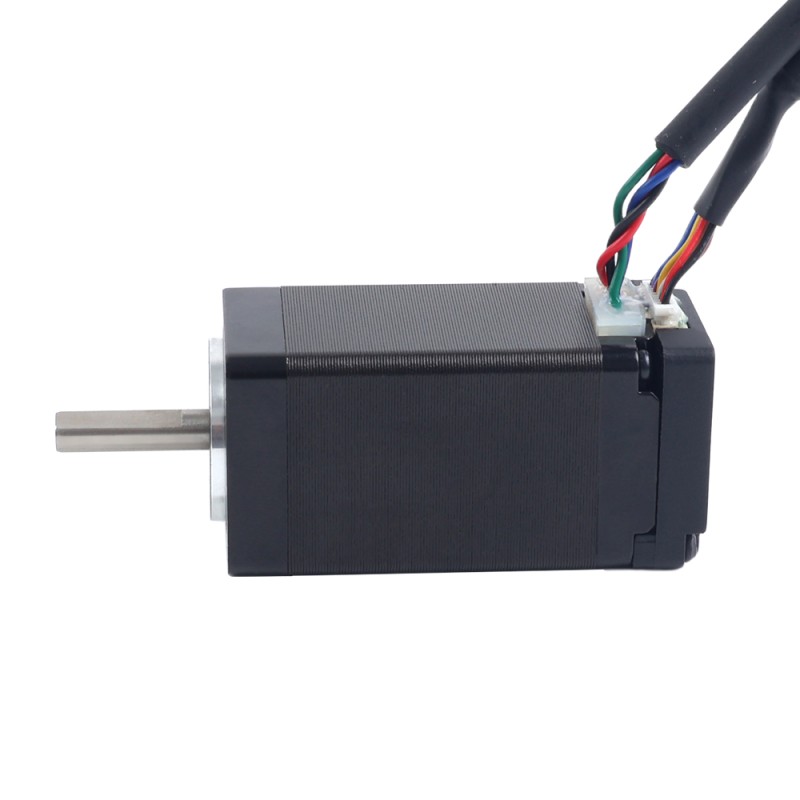

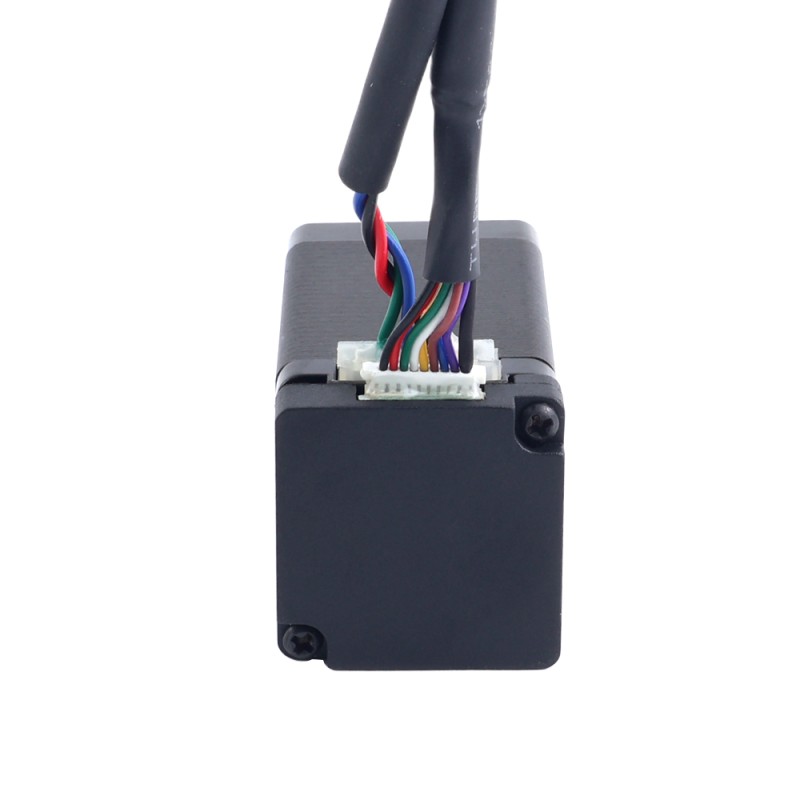

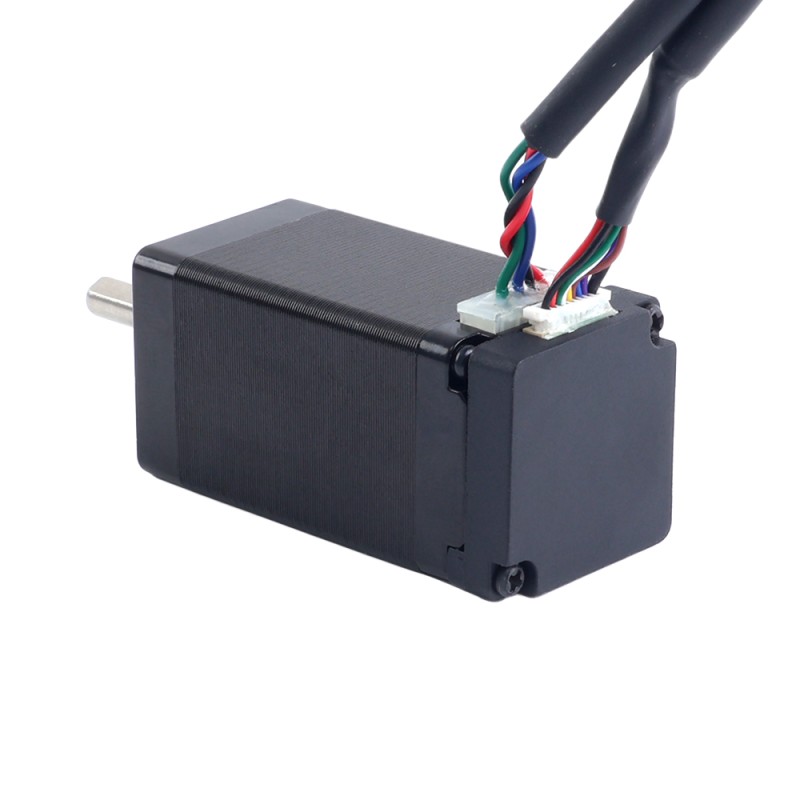

Name: Nema 11 Gesloten Lus Stappenmotor 14Ncm (19.86oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Brand: STEPPERONLINE
SKU: 11HS20-0674-ME1K
Price: 30.84 EUR
Availability: InStock

Nema 11 Gesloten Lus Stappenmotor 14Ncm (19.86oz.in) met Magnetische Encoder 1000PPR (4000CPR)

11HS20-0674-ME1K

Schachtlengte(mm)20

Resolutie encoder1000PPR

Uitgangssignaalkanalen3

Vasthoudkoppel(Ncm)14

Vraag

Downloads

11HS20-0674-ME1K.STEPSTEP · 1.22MBLog in om te downloaden 11HS20-0674-ME1K_Full_Datasheet.pdfPDF · 163.53KB

Dezelfde serie

Model	Schachtlengte(mm)	Resolutie encoder	Uitgangssignaalkanalen	Vasthoudkoppel(Ncm)	Prijs	Voorraad
11HS12-0674D-E22-300	20	300PPR	2	7	€36,80	Op voorraad
11HS12-1004D-E1000	20	1000PPR	3	6	€45,25	Op voorraad
11HS12-1004D-E1000-EGS	10	1000PPR	3	6	€45,25	Op voorraad
11HS18-0674D-E1000	20	1000PPR	3	10	€55,15	Op bestelling
11HS18-0674D-E1000-C1	20	1000PPR	3	10	€47,23	Op bestelling
11HS20-0674-ME1K	20	1000PPR	3	14	€30,84	Op voorraad
11HS20-0674D-E22-300	20	300PPR	2	12	€35,62	Op bestelling
11HS20-1004D-E1000	20	1000PPR	3	14	€48,08	Op voorraad
11HS20-1004D-E1000-EGS	10	1000PPR	3	14	€48,08	Op voorraad

Nema 11 Gesloten Lus Stappenmotor 14Ncm (19.86oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Dit is een van de dunste closed loop stappenmotoren die we hebben, hij is slechts 57,5 mm dik in... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€30,84

5 + €25,94

10 + €22,40

50 + €19,69

100 + €17,58

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€5,68)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een van de dunste closed loop stappenmotoren die we hebben, hij is slechts 57,5 mm dik inclusief encoder. De encoder is een magnetische encoder met 3 kanalen en een resolutie van 1000PPR (4000CPR). Het grootste voordeel voor magnetische encoder is de grootte en de kosten, ze worden veel gebruikt in kleine ruimte en hogere kosten prestaties.

Elektrische specificatie

Onderdeelnummer fabrikant: 11HS20-0674-ME1K
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 14Ncm (19.86oz.in)
Nominale stroom/fase: 0.67A
Faseweerstand: 9,2 ohm ± 10%
Inductantie: 7mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 28 x 28mm
Lichaamslengte: 57.5mm
Schacht Diameter: Φ5mm
Schacht Lengte: 20mm
D-CUT Schachtlengte: 15mm
Loodlengte: 500mm

Encoderspecificatie

Type uitgangscircuit: Differentieel
Type encoder: Magnetisch Incrementeel
Resolutie encoder: 1000PPR (4000CPR)
Kanalen uitgangssignaal: 3 kanalen
Voedingsspanning Min: 3.3V
Voedingsspanning max: 5.5V
Uitgangsstroom: 20mA
Uitgangsspanning hoog: 5V
Uitgang laagspanning: 0.2V
Uitgangsfrequentie Max: 400kHZ

Motor- en encoderverbinding

Kleuren van de motordraden

Motor	A+	A-	B+	B-
Draad	Zwart	Groen	Rood	Blauw

Kleuren van de encoderdraad (Optie 1)

Encoder	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Draad	Rood	Zwart	Bruin	Oranje	Blauw	Groen	Geel	Paars

Kleuren van de encoderdraad (Optie 2)

Encoder	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Draad	Groen	Rood	Zwart	Wit	Blauw	Bruin	Geel	Paars

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	9.2
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	19.86
Inductantie(mH)	7
Nominale stroom(A)	0.67
Resolutie encoder	1000PPR
Type encoder	Magnetisch Incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	3
Vasthoudkoppel(Ncm)	14
Fysieke specificatie
Framemaat(mm)	Nema 11 (28 x 28)
IP-classificatie	40
Lichaamslengte(mm)	57.5
Schacht Diameter(mm)	5
Schachtlengte(mm)	20
