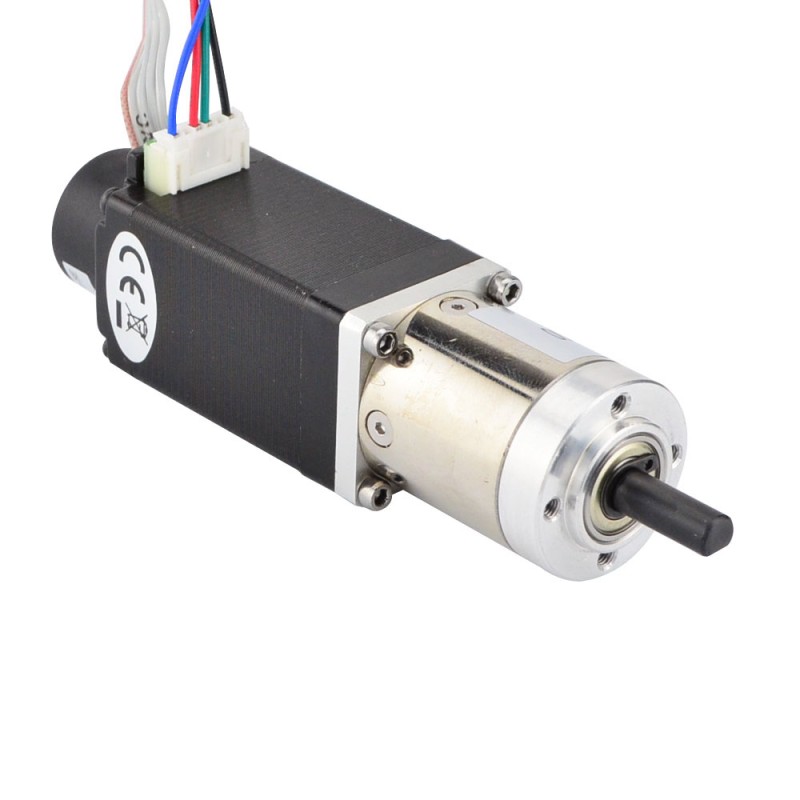

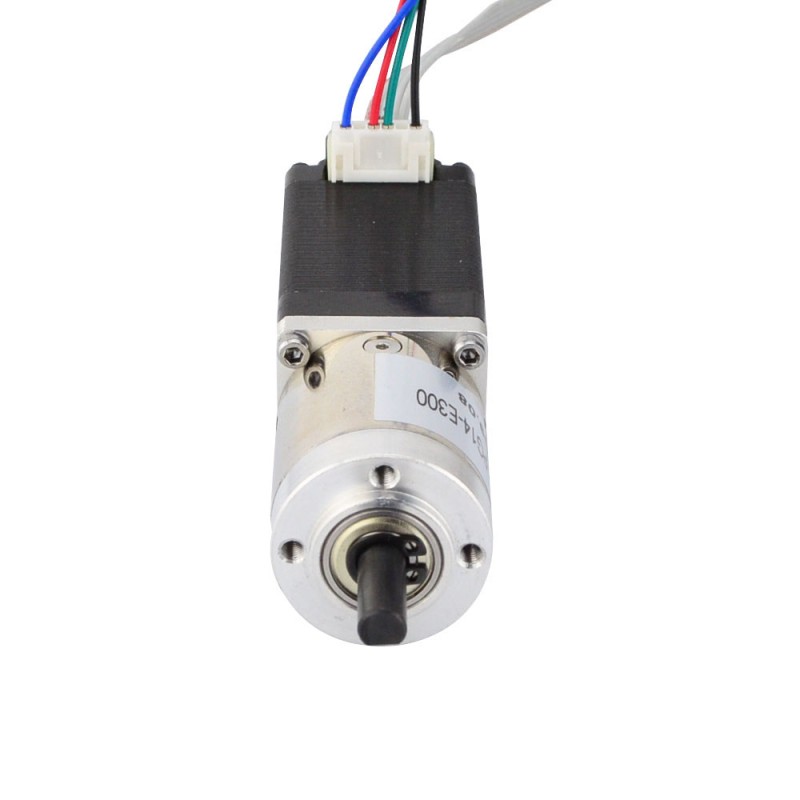

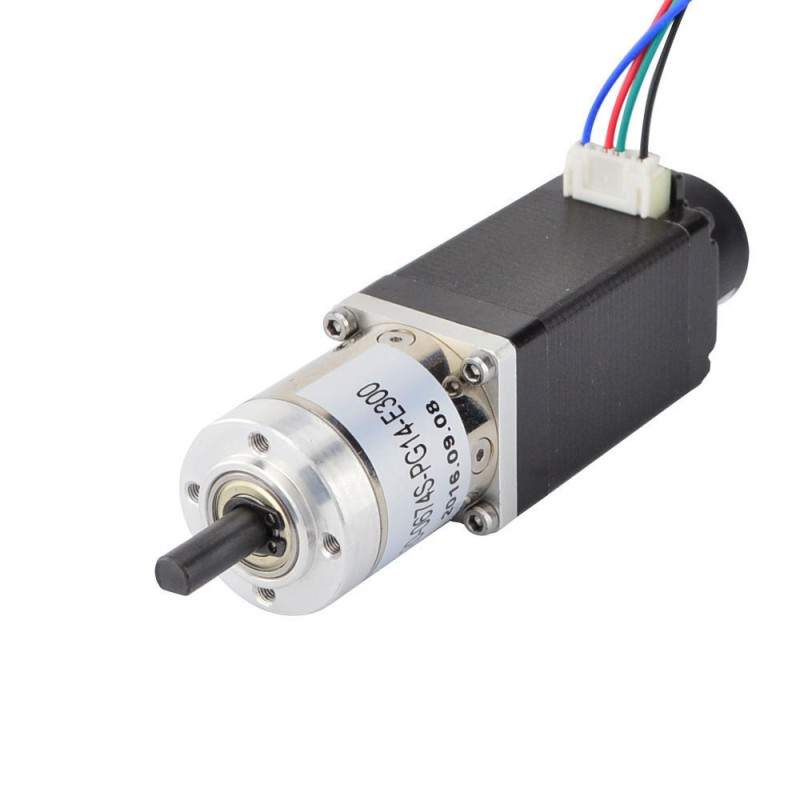

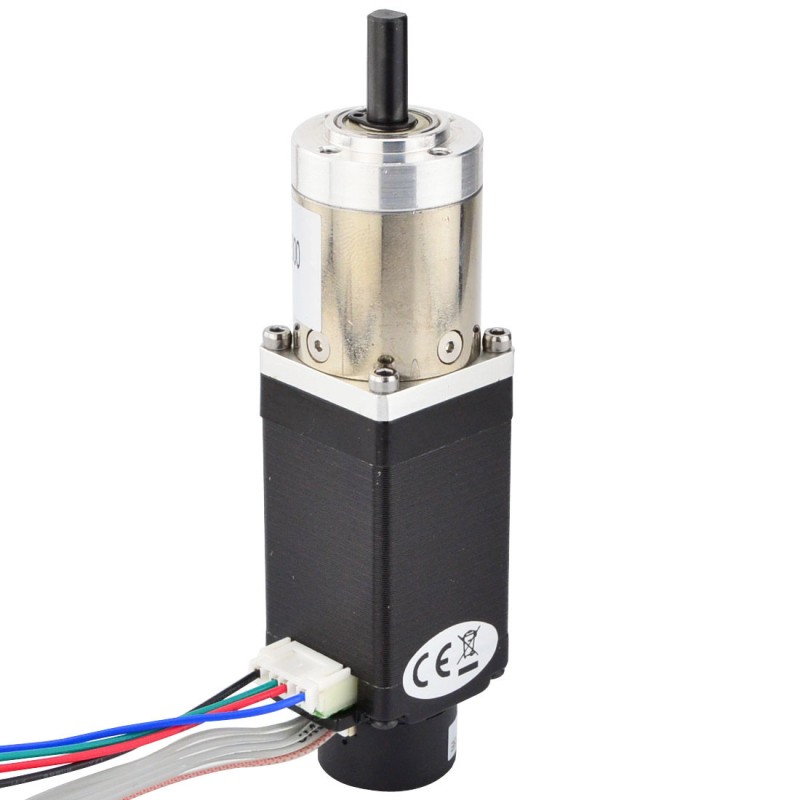

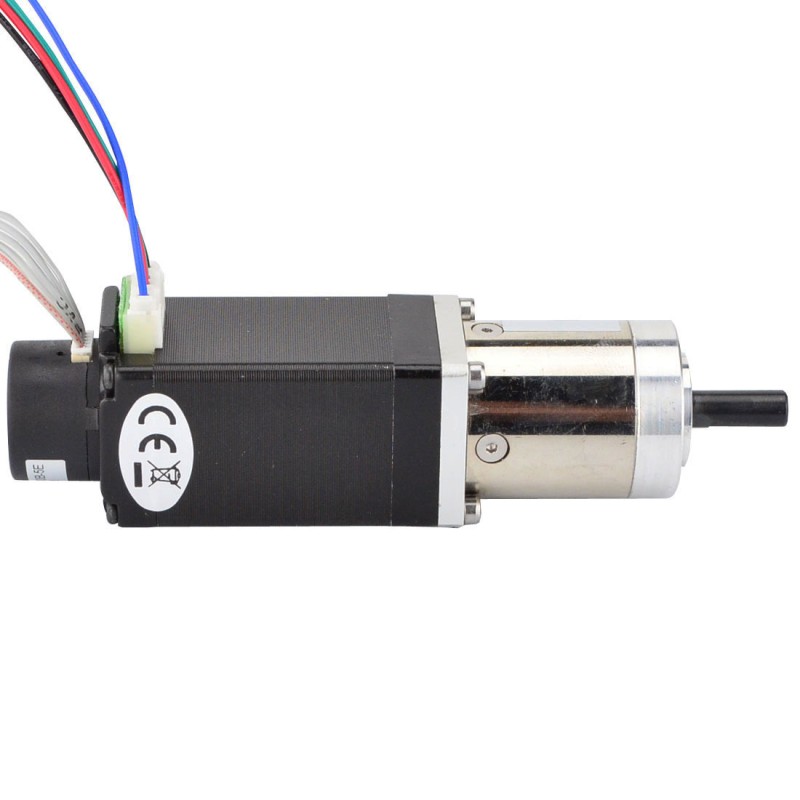

Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR

Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Voorbestellen
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
11HS20-0674S-PG14-E300
Schacht Diameter(mm)6
Resolutie encoder300PPR
Uitgangssignaalkanalen2
Fase Weerstand(ohms)12
Vraag
Bestellen & nalevingVoor inkoop
Min. bestelling
20

Downloads

11HS20-0674S-PG14-E300_Full_Datasheet.pdfPDF · 149.1KB11HS20-0674S_Torque_curve.pdfPDF · 213.04KB
Dezelfde serie
ModelSchacht Diameter(mm)Resolutie encoderUitgangssignaalkanalenFase Weerstand(ohms)PrijsVoorraad
11HS12-0674D-PG100-E22-3006300PPR25.6€56,83Op voorraad
11HS12-0674D-PG27-E22-3006300PPR25.6€56,83Op bestelling
11HS12-0674D-PG5-E22-3006300PPR25.6€56,83Op voorraad
11HS20-0674D-EGS16-AR471000PPR312€97,05Op voorraad
11HS20-0674D-PG100-E22-3006300PPR212€59,50Op voorraad
11HS20-0674D-PG14-AR461000PPR312€51,04Op bestelling
11HS20-0674D-PG14-AR4-USED61000PPR312€25,53Op voorraad
11HS20-0674D-PG14-E22-3006300PPR212€56,83Op voorraad
11HS20-0674D-PG5-E22-3006300PPR212€58,97Op voorraad
11HS20-0674D-PG51-E22-3006300PPR212€57,72Op voorraad
11HS20-0674S-PG14-E3006300PPR212€56,54Op bestelling
Nema 11 Gesloten-lus Geared Stepper L=51mm Overbrengingsverhouding 14:1 Encoder 300PPR
Motorspecificatie Onderdeelnummer fabrikant: 11HS20-0674S-PG14-E300 Motortype: Bipolaire Stepper... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€56,54
5 + €53,87
10 + €51,45
50 + €49,24
100 + €47,21

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Het minimum te bestellen aantal is 20
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Motorspecificatie

  • Onderdeelnummer fabrikant: 11HS20-0674S-PG14-E300
  • Motortype: Bipolaire Stepper
  • Framemaat: 28 x 28mm
  • Lengte motor: 51mm
  • Staphoek zonder Tandwielkast: 1.8deg
  • Koppel zonder Tandwielkast: 0,14 Nm (19,8 oz.in)
  • Nominale stroom/fase: 0.67A
  • Faseweerstand: 12 ohm
  • Spanning: 8.04V
  • Inductantie: 6.5mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]
  • Aantal draden: 4
  • Loodlengte: 500mm

Tandwielkast Specificaties

  • Type Tandwielkast: Planetaire
  • Lengte tandwielkast: 35mm
  • Overbrengingsverhouding: 13.73:1
  • Rendement: 81%
  • Schacht Diameter: Φ6mm
  • Schachtlengte: 18mm
  • D-gesneden lengte: 12mm
  • Speling bij onbelast: <=3deg
  • Max.toelaatbaar koppel: 3Nm (424.8.oz.in)
  • Moment toelaatbaar koppel: 5Nm (708.1oz.in)
  • As Maximale Axiale Belasting: 5N
  • Maximale radiale belasting: 25N

Encoderspecificatie

  • Type encoder: Optische incrementele
  • Het drijven Voltage : 5V
  • Uitgangsstroom : 50mA
  • Resolutie: 300ppr
  • Uitgangssignaal: 2 Kanalen
  • Droeg Diameter: Φ 4mm
  • Uitgangsfrequentie: ≤1MHz
  • Lopende Snelheid: ≤5000rpm

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
4
5
Encoder
0V
N.C
Ch B
+5V
Ch A
Soort product
Soort product Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms) 12
Inductantie(mH) 6.5
Nominale stroom(A) 0.67
Resolutie encoder 300PPR
Stappenmotor met Encoder/tandwielkast
Type encoder Optisch incrementeel
Type uitgangscircuit Push-Pull (enkelzijdig)
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 14
Fysieke specificatie
Framemaat(mm) Nema 11 (28 x 28)
IP-classificatie 40
Lichaamslengte(mm) 100
Overbrengingsverhouding(xx:1) 14
Schacht Diameter(mm) 6
Schachtlengte(mm) 18
Type uitgaande as D
Type versnellingsbak PG-serie planetaire tandwielkast

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

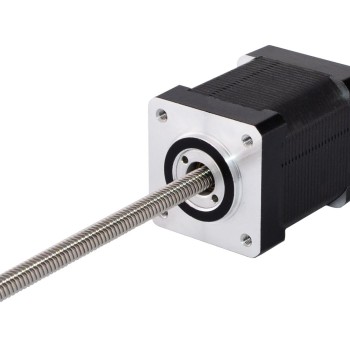

Nema 14 Niet-contact 48mm Stapel 0,91A Lood 0,794mm (0,031")
Voorbestellen
Nema 14 Niet-contact 48mm Stapel 0,91A Lood 0,794mm (0,031")
Het motordeel is 48mm lichaam 1,8 graden 0,91A Nema 14 stappenmotor, en het werkt met een 6,35mm (0,25") diameter 250mm (9,8425") lengte schroef, de l..
vanaf
€79,02
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Dubbele as Nema 8 holle as stappenmotor bipolaire 1,5Ncm (2,12oz.in) 0,49A 20x20x27mm
Dubbele as Nema 8 holle as stappenmotor bipolaire 1,5Ncm (2,12oz.in) 0,49A 20x20x27mm
Elektrische specificatie Onderdeelnummer fabrikant: 8HS12-0494H Motortype: Bipolaire Stepper Staphoek: 1.8deg Koppel vasthouden: 0,015Nm (2,12o..
vanaf
€18,70
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 14 Gesloten-lus Geared Stepper L=34mm Gear Raio 5:1 Encoder 300PPR
Voorbestellen
Nema 14 Gesloten-lus Geared Stepper L=34mm Gear Raio 5:1 Encoder 300PPR
Motorspecificatie Onderdeelnummer fabrikant: 14HS13-0804D-PG5-E22-300 Motortype: Bipolaire Stepper Staphoek zonder tandwielkast: 1.8deg Koppel z..
vanaf
€54,45
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 11 Stepper L=31mm met Achteras & Schroefgat Tandwielkast Verhouding 100:1
Nema 11 Stepper L=31mm met Achteras & Schroefgat Tandwielkast Verhouding 100:1
Deze Nema 11 stappenmotor met 31mm behuizing en 0,67A nominale stroom, integreerde een planetaire reductor met 99,548:1 overbrengingsverhouding. ..
vanaf
€32,31
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

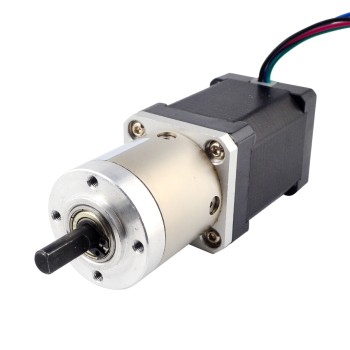

Nema 14 Stepper L=52mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Tandwielkast
