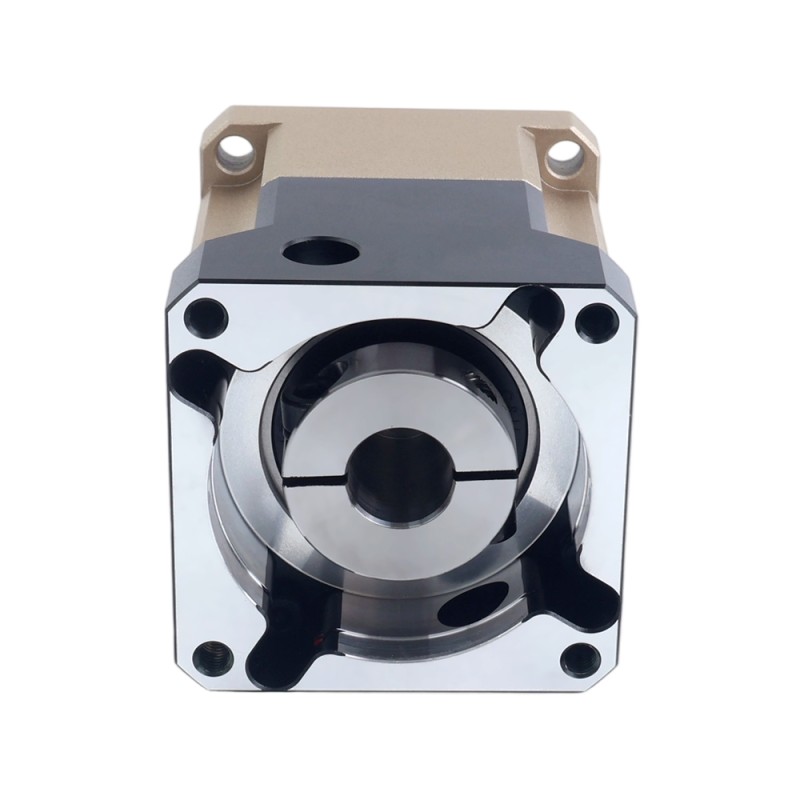

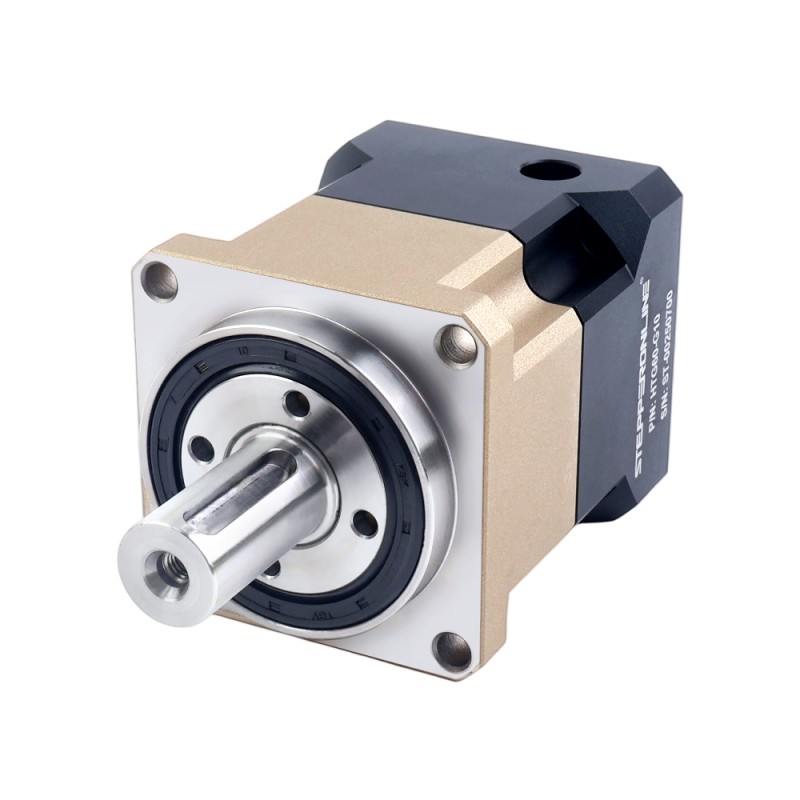

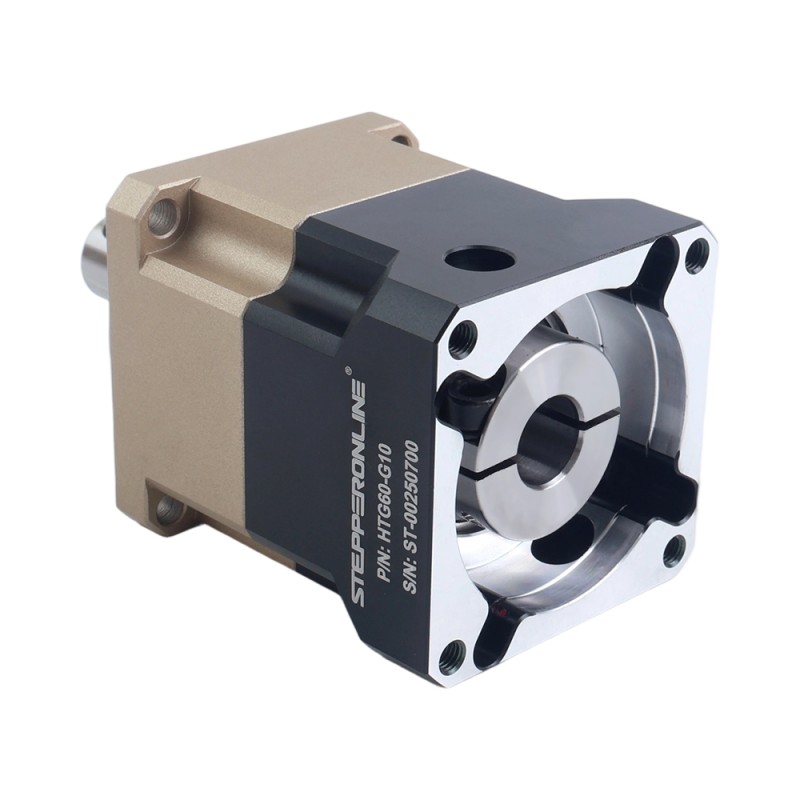

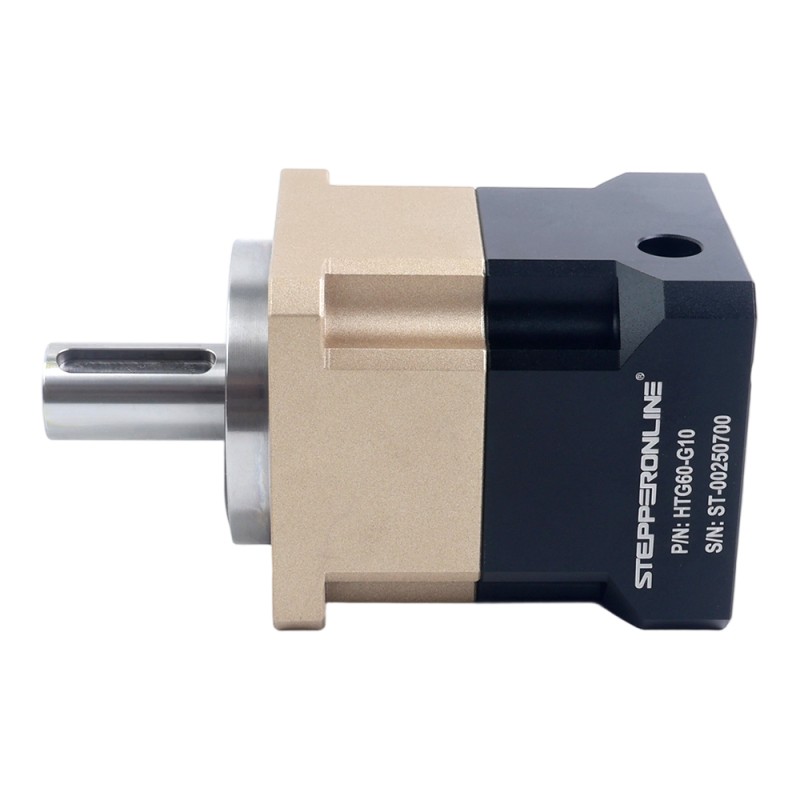

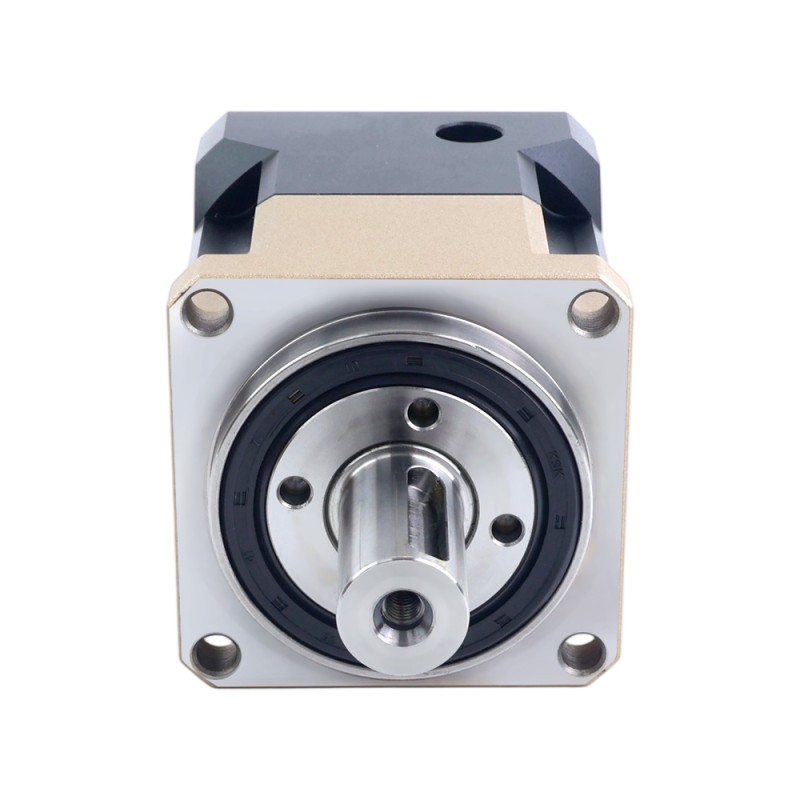

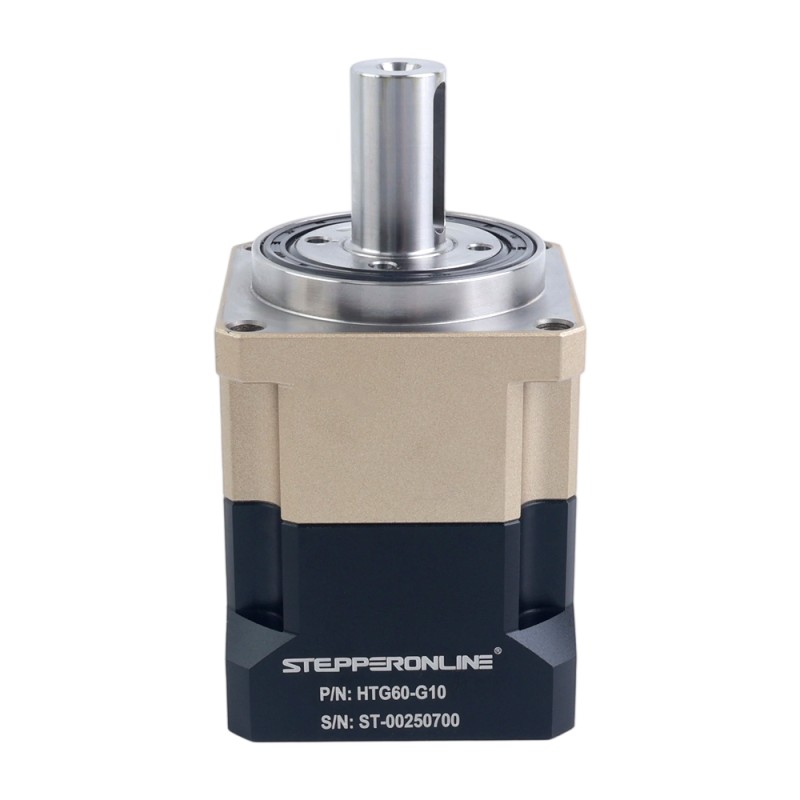

Name: HTG-serie 60mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65
Brand: STEPPERONLINE
SKU: HTG60-G10
Price: 58.38 EUR
Availability: BackOrder

HTG-serie 60mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

HTG60-G10

Framemaat(mm)60 x 60

Overbrengingsverhouding(xx:1)10

Speling<=5 arcmin

Lengte ingaande as(mm)33

Vraag

Downloads

HTG60-G10.STEPSTEP · 3.61MBLog in om te downloaden HTG60-G10_Full_Datasheet.pdfPDF · 133.65KB

Dezelfde serie

Model	Framemaat(mm)	Overbrengingsverhouding(xx:1)	Speling	Lengte ingaande as(mm)	Prijs	Voorraad
AB60-G5-D14	60 x 60	5	<=5 arcmin	33	€67,20	Op voorraad
AD60-G20-D14	60 x 60	20	<=5 arcmin	30	€233,72	Op voorraad
AD60-G5-D14	60 x 60	5	<=3 arcmin	33.5	€143,47	Op voorraad
AEP60-G10-D14 Uit productie	60 x 60	10	<=5 arcmin	30		—
AEP60-G20-D14	60 x 60	20	<=7 arcmin	30	€108,60	Op voorraad
AEP60-G5-D14	60 x 60	5	<=5 arcmin	30	€62,55	Op voorraad
HTG60-G10	60 x 60	10	<=5 arcmin	33	€58,38	Op voorraad
HTG60-G100	60 x 60	100	<=5 arcmin	33	€91,57	Op voorraad
HTG60-G20	60 x 60	20	<=5 arcmin	33	€91,57	Op voorraad
HTG60-G3	60 x 60	3	<=5 arcmin	33	€58,38	Op voorraad
HTG60-G5	60 x 60	5	<=5 arcmin	33	€58,38	Op voorraad
HTG60-G50	60 x 60	50	<=5 arcmin	33	€91,57	Op voorraad
TAD60-G5-P1	70 x 70	5	<=3 arcmin	32.5	€95,84	Op voorraad

HTG-serie 60mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

De HTG-serie spiraalplanetaire overbrenging heeft 10:1 vertraging met 5 boogminuten speling. Ontworp... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€58,38

5 + €56,24

10 + €54,25

50 + €52,39

100 + €50,66

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

De HTG-serie spiraalplanetaire overbrenging heeft 10:1 vertraging met 5 boogminuten speling. Ontworpen voor servomotoren van 60mm met 14mm asdiameter, biedt stabiele transmissie, geruisloze werking, precisie spiraalvertanding, hoog vermogensdichtheid, verhoogde laadcapaciteit en efficiënt koppeloverdracht.
Ideaal voor hoge-snelheid/hoge-koppel scenario's: Automatische transmissies, aandrijflijnen voor zware vrachtwagens, luchtvaartsystemen en andere veeleisende industriële toepassingen.

Versnellingsbakspecificaties

Onderdeelnummer: HTG60-G10
Type versnellingsbak: Spiraalvormig Versnellingsbak
Materiaal tandwiel: Gelegeerd staal
Overbrengingsverhouding: 10:1
Efficiëntie: 97%
Speling bij nullast: <=5arcmin
Nominale invoersnelheid: 3000rpm
Maximale invoersnelheid: 6000rpm
Max. toegestaan koppel: 22Nm(194,72lb-in)
Toelaatbaar koppel: 44Nm(389,43lb-in)
Maximale axiale belasting as: 630N
Maximale radiale belasting van de as: 1530N
Waterdichtheid: IP65
Levensduur: 20000 uur

Fysieke specificaties

Framegrootte: 60 x 60mm
Lengte versnellingsbak: 72,5mm
Diameter uitgaande as: Φ16mm
Lengte van de uitgaande as: 37mm
Type uitgaande as: Spiebaan
Ingangsasdiameter: Φ14mm
Lengte van de ingaande as: Max. 33mm

Fysieke specificatie
De Diameter van de outputschacht(mm)	16
Diameter ingaande as(mm)	14
Framemaat(mm)	60 x 60
IP-classificatie	65
Lengte ingaande as(mm)	33
Lengte uitgaande as(mm)	37
Materiaal tandwiel	Gelegeerd staal
Overbrengingsverhouding(xx:1)	10
Passende motorgrootte	Frame 60 Servomotor
Productserie	HTG
Speling	<=5 arcmin
Type uitgaande as	Spiebaan
Type versnellingsbak	Spiraalvormig Versnellingsbak
Versnellingsbaklengte(mm)	72.5

Ook gekocht

Quickview

S-serie Nema 24 Closed Loop stappenmotor 4.0Nm (566.45oz.in) Encoder 1000PPR (4000CPR)

Elektrische specificatie Onderdeelnummer fabrikant: 24HS40-5004D-E1000 Aantal fasen: 2 Staphoek: 1.8deg Houdkoppel: 4.0Nm (566.45oz.in) Nominale str..

vanaf

€33,55

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Quickview

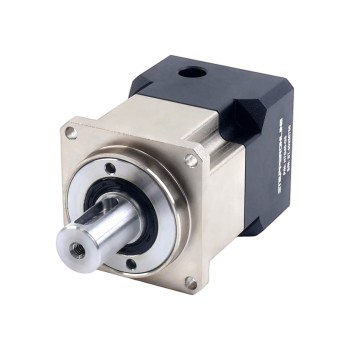

HTG-serie 42mm 5:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

De HTG-serie spiraalplanetaire overbrenging heeft 5:1 vertraging met 5 boogminuten speling. Ontworpen voor servomotoren van 40mm met 8mm asdiameter, b..

vanaf

€50,37

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Quickview

HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

De HTG-serie spiraalplanetaire overbrenging heeft 10:1 vertraging met 5 boogminuten speling. Ontworpen voor servomotoren van 40mm met 8mm asdiameter, ..

vanaf

€50,37

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Quickview

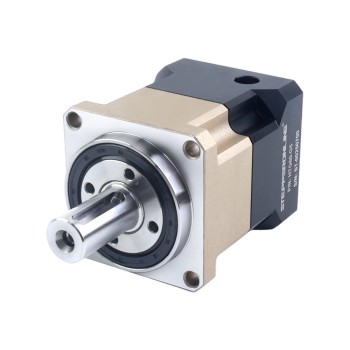

HTG-serie 60mm 5:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

De HTG-serie spiraalplanetaire overbrenging heeft 5:1 vertraging met 5 boogminuten speling. Ontworpen voor servomotoren van 60mm met 14mm asdiameter, ..

vanaf

€58,38

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Quickview

EG serie planetaire Tandwielkast versnelling 5:1 speling 15arc-min voor Nema 11 stappenmotor

Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de EG-serie met een overbrengingsverhouding van 5:1 en een speling van maximaal 15arcmin. He..

vanaf

€25,84

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Quickview

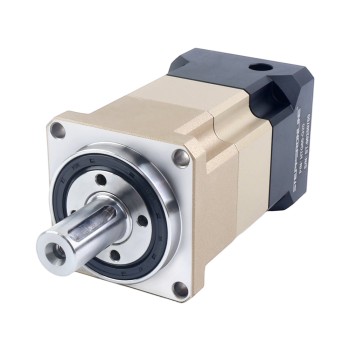

HTG-serie 60mm 20:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65
