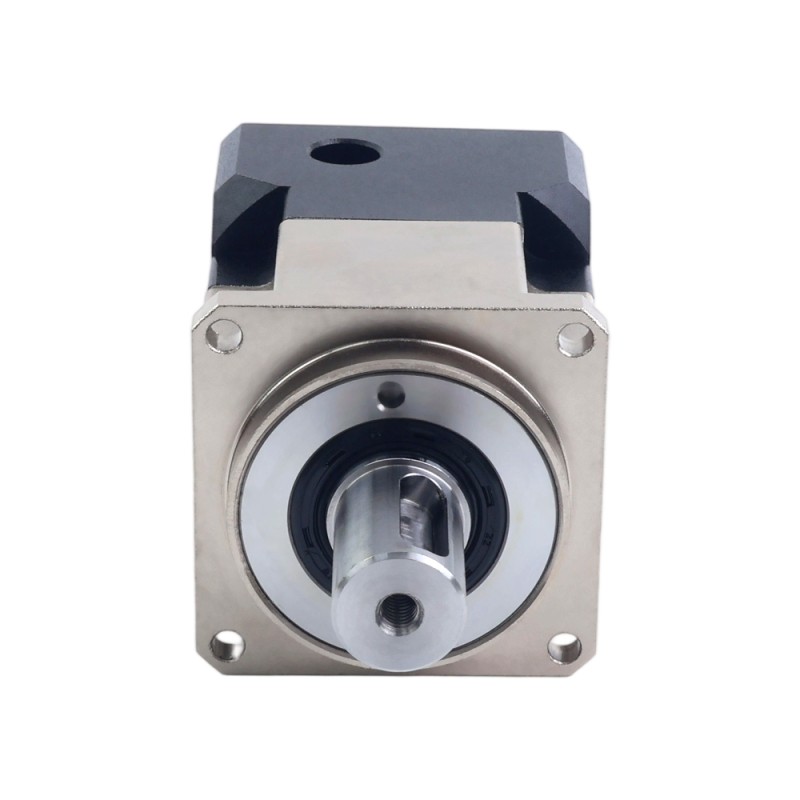

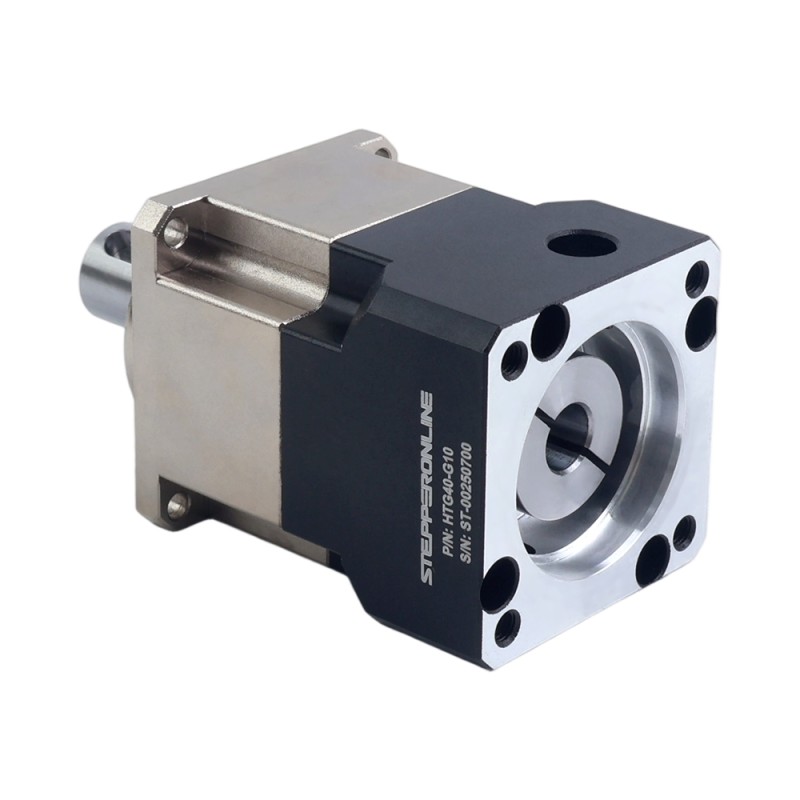

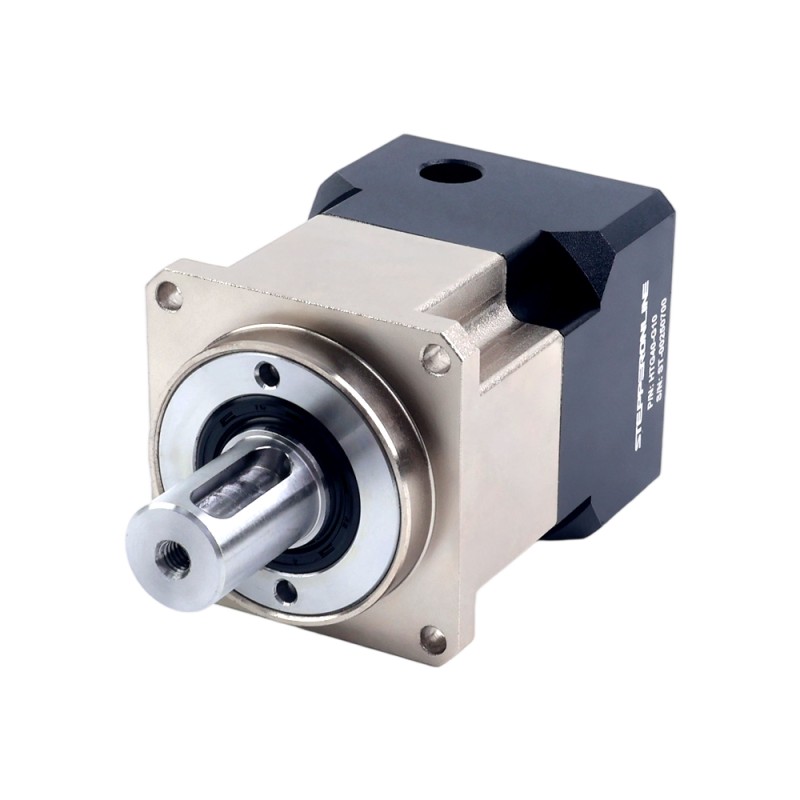

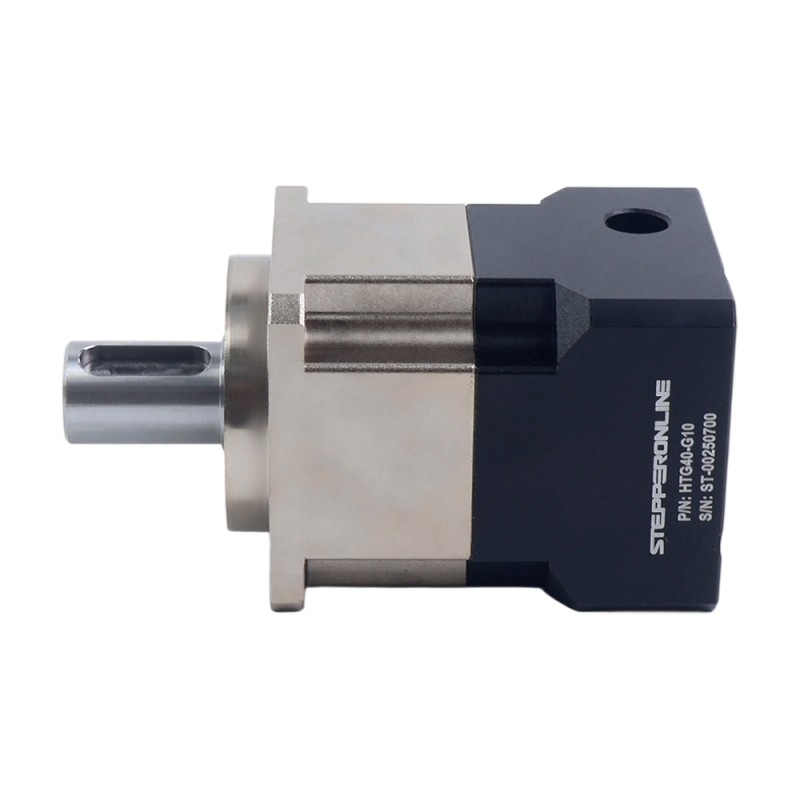

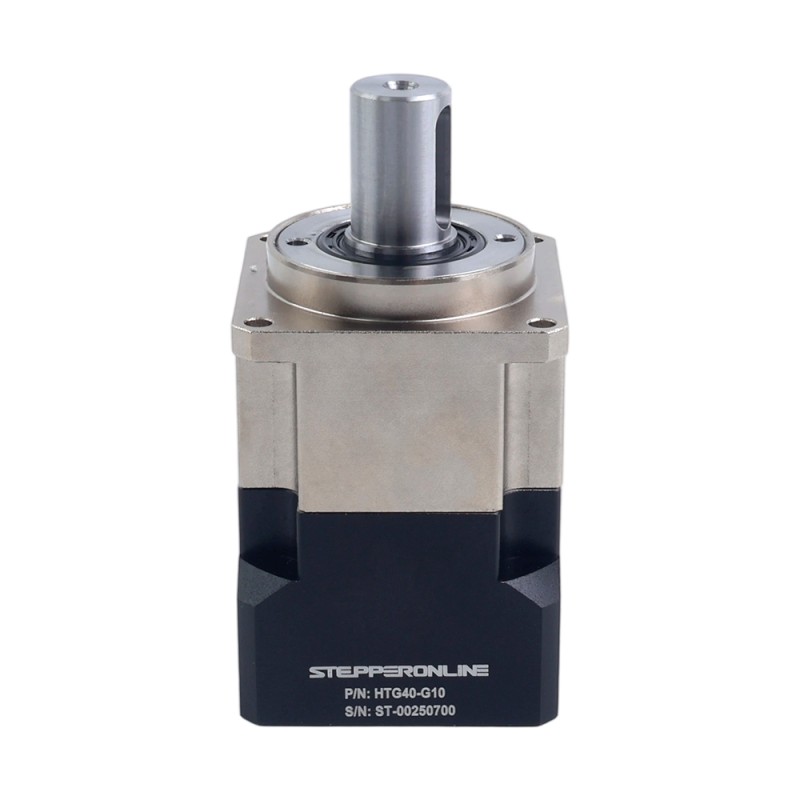

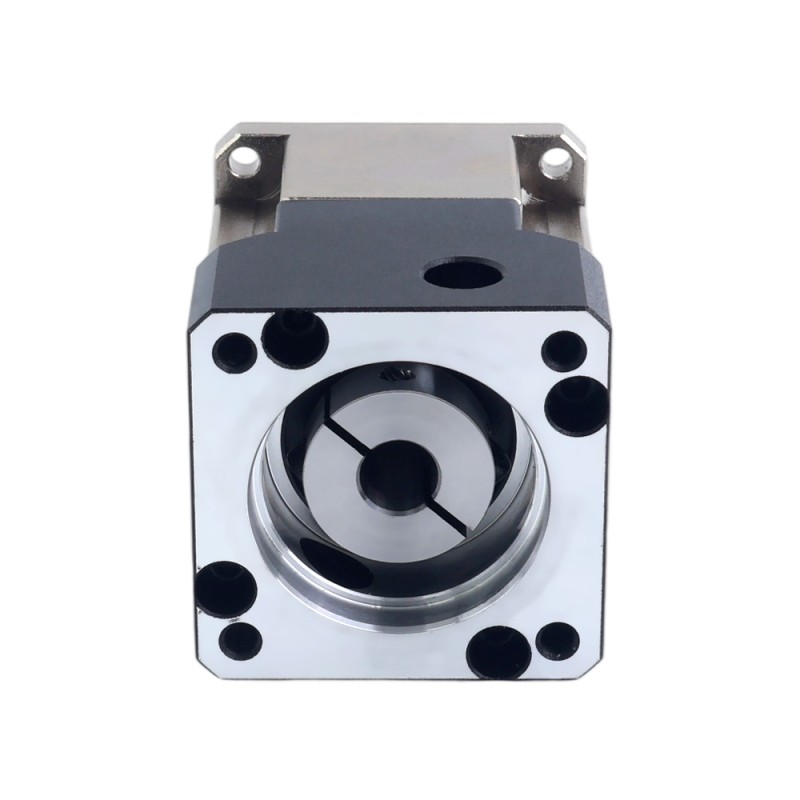

HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65

HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65 - HTG40-G10 | StepperOnline
HTG40-G10
Overbrengingsverhouding(xx:1)10
Versnellingsbaklengte(mm)55
Vraag

Downloads

HTG40-G10.STEPSTEP · 4.25MBLog in om te downloadenHTG40-G10_Full_Datasheet.pdfPDF · 131.45KB
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Versnellingsbaklengte(mm)PrijsVoorraad
HTG40-G101055€50,37Op voorraad
HTG40-G202076€80,13Op voorraad
HTG40-G5555€50,37Op voorraad
HTG40-G505076€80,13Op voorraad
HTG-serie 42mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65
De HTG-serie spiraalplanetaire overbrenging heeft 10:1 vertraging met 5 boogminuten speling. Ontworp... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€50,37
5 + €48,52
10 + €46,80
50 + €45,20
100 + €43,71

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

De HTG-serie spiraalplanetaire overbrenging heeft 10:1 vertraging met 5 boogminuten speling. Ontworpen voor servomotoren van 40mm met 8mm asdiameter, biedt stabiele transmissie, geruisloze werking, precisie spiraalvertanding, hoog vermogensdichtheid, verhoogde laadcapaciteit en efficiënt koppeloverdracht.
Ideaal voor hoge-snelheid/hoge-koppel scenario's: Automatische transmissies, aandrijflijnen voor zware vrachtwagens, luchtvaartsystemen en andere veeleisende industriële toepassingen.

Versnellingsbakspecificaties

  • Onderdeelnummer: HTG40-G10
  • Type versnellingsbak: Spiraalvormig Versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 10:1
  • Efficiëntie: 97%
  • Speling bij nullast: <=5arcmin
  • Nominale invoersnelheid: 3000rpm
  • Maximale invoersnelheid: 6000rpm
  • Max. toegestaan ​​koppel: 7Nm(61,96lb-in)
  • Toelaatbaar koppel: 14Nm(123,91lb-in)
  • Maximale axiale belasting as: 390N
  • Maximale radiale belasting van de as: 780N
  • Waterdichtheid: IP65
  • Levensduur: 20000 uur

Fysieke specificaties

  • Framegrootte: 42 x 42mm
  • Lengte versnellingsbak: 55mm
  • Diameter uitgaande as: Φ13mm
  • Lengte van de uitgaande as: 26mm
  • Type uitgaande as: Spiebaan
  • Ingangsasdiameter: Φ8mm
  • Lengte van de ingaande as: Max. 28mm
Fysieke specificatie
De Diameter van de outputschacht(mm) 13
Diameter ingaande as(mm) 8
Framemaat(mm) 42 x 42
IP-classificatie 65
Lengte ingaande as(mm) 28
Lengte uitgaande as(mm) 26
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 10
Passende motorgrootte Frame 40 Servomotor
Productserie HTG
Speling <=5 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Spiraalvormig Versnellingsbak
Versnellingsbaklengte(mm) 55
