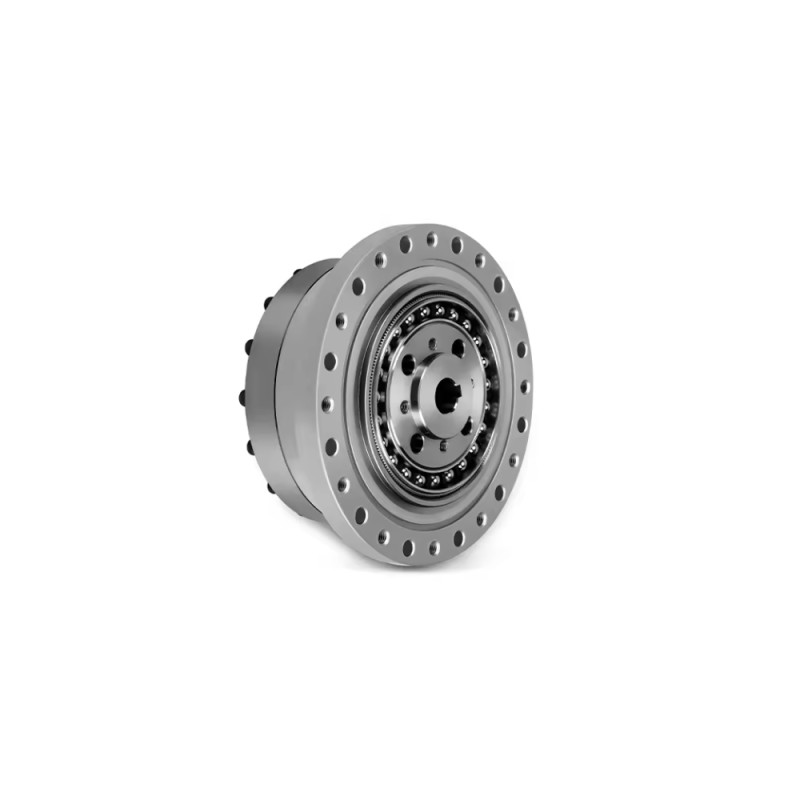

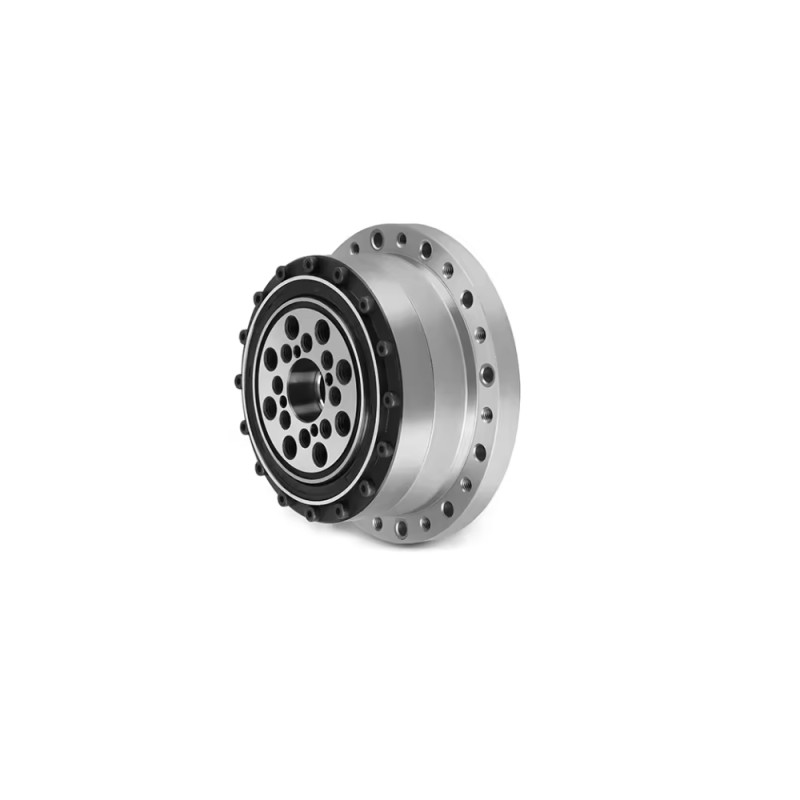

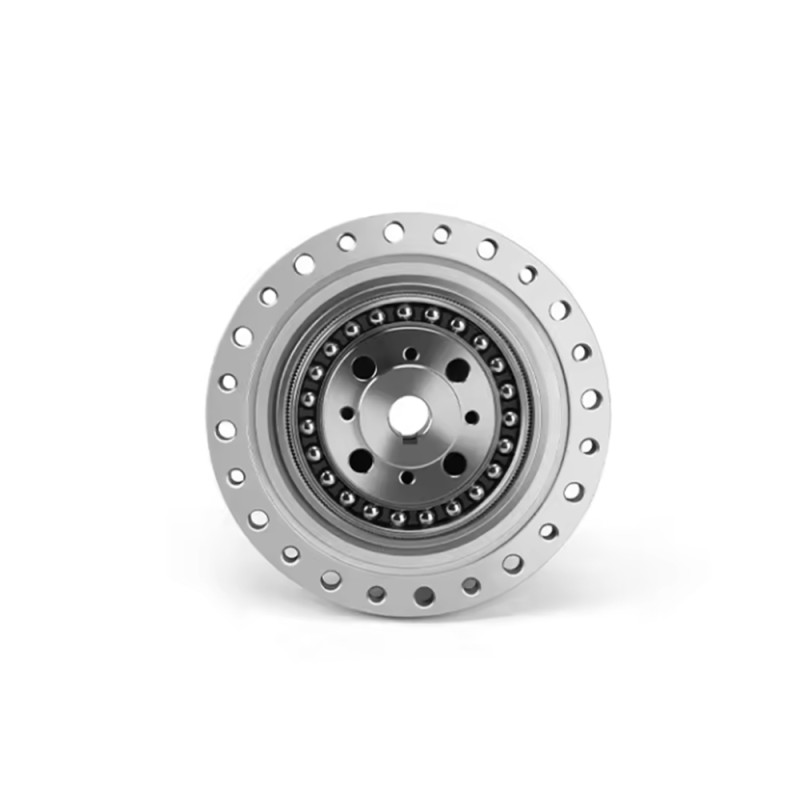

HSS-serie Harmonische versnellingsbak Φ160mm Verhouding 100:1 Speling 20arcsec 19mm Ingangsdiameter

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 100, een Kadergrootte van Φ160mm en een Diameter ingaande vanaf 19mm en een maximale speling van 20boogsec.
De Harmonische Versnellingsbakes uit de HSS-serie hebben een flexspline-structuur in de vorm van een standaardtrommel en zeer stijve, volledig rolkruislagers die direct kunnen worden gebruikt om externe belastingen te ondersteunen en worden gekenmerkt door hoge functionaliteit, hoge snelheid en hoge mobiliteit.
De eenvoudige structuur met hoge stijfheid en lage speling maakt het mogelijk om hoge koppels te weerstaan ​​en een uitstekende positionerings- en rotatienauwkeurigheid te bereiken. Deze harmonische versnellingsbak wordt veel gebruikt in robots, CNC-bewerkingsmachines, textielmachines, drukmachines, verpakkingsmachines en andere gebieden.

Belangrijkste kenmerken

• Coaxiale invoer en uitvoer
• Uitstekende positionerings- en rotatienauwkeurigheid
• Komvormige flexspline en volledig rolkruislager met hoge stijfheid
• LS-tandprofielontwerp, hoge transmissie-efficiëntie en laag geluidsniveau
• Compact en eenvoudig structuurontwerp met weinig tot geen speling, direct aangesloten op de motor en eenvoudig te installeren
• Goedkeuring van het zelfontwikkelde CMP-warmtebehandelingsproces en fijnslijpen van 1um traject met hoge precisie en goede betrouwbaarheid

Specificaties versnellingsbak

• Onderdeelnummer: HSS-40-100-I-D19
• Type versnellingsbak: Harmonische Versnellingsbak
• Materiaal tandwiel: Gelegeerd staal
• Overbrengingsverhouding: 100:1
• Speling bij nullast: <=20arcsec
• Nominaal koppel (ingangssnelheid 2000rpm): 265.00Nm(37527.09oz.in)
• Moment toegestaan ​​koppel: 1080.00Nm(152940.58oz.in)
• Piek start-stopkoppel: 568.00Nm(80435.41oz.in)
• Maximale invoersnelheid toegestaan: 4000rpm
• Gemiddelde invoersnelheid toegestaan: 3000rpm
• Maximale axiale belasting: 8.4KN
• Maximale radiale belasting: 21KN
• Levenslang: 15000hours

Fysieke specificaties

• Kadergrootte: Φ160mm
• Lengte versnellingsbak: 70.5mm
• Type ingaande as: Spiebaan
• Diameter ingaande as: Φ19mm

Bedrijfsomgeving(Tj = 25℃/77℉)

• Omgevingstemperatuur: 0-40℃
• Geen spatten van water of olie
• Niet blootstellen aan corrosief of explosief gas
• Geen stof zoals metaalpoeder
