HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter

HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter voor 80/100/110mm servomotor
HHT-40-50-I-D19
Framemaat(mm)Φ170
Overbrengingsverhouding(xx:1)50
Diameter ingaande as(mm)19
Versnellingsbaklengte(mm)51
Vraag

Downloads

Harmonic_Gearbox_User_Manual.pdfPDF · 1.69MBHHT-40-50-I-D19_Full_Datasheet.pdfPDF · 154.92KBHHT-40-50-I-D19.stpSTP · 909.55KBLog in om te downloaden
Dezelfde serie
ModelFramemaat(mm)Overbrengingsverhouding(xx:1)Diameter ingaande as(mm)Versnellingsbaklengte(mm)PrijsVoorraad
HHT-14-100-I-D8Φ70100823.5€202,10Op bestelling
HHT-14-100-III-D14Φ701001452.5€223,37Op bestelling
HHT-14-100-IV-D6Φ70100650.5€223,37Op bestelling
HHT-14-50-I-D8Φ7050823.5€202,10Op bestelling
HHT-14-50-III-D14Φ70501452.5€223,37Op bestelling
HHT-14-50-IV-D6Φ7050650.5€223,37Op bestelling
HHT-17-100-I-D8Φ80100826.5€223,37Op bestelling
HHT-17-100-III-D19Φ801001956.5€244,64Op bestelling
HHT-17-100-IV-D8Φ80100856€244,64Op bestelling
HHT-17-50-I-D8Φ8050826.5€223,37Op bestelling
HHT-17-50-III-D19Φ80501956.5€244,64Op bestelling
HHT-17-50-IV-D8Φ8050856€244,64Op bestelling
HHT-20-100-I-D14Φ901001429€234,01Op bestelling
HHT-20-100-I-D14-DΦ901001429€234,01Op bestelling
HHT-20-100-IV-D10Φ901001063.5€265,92Op bestelling
HHT-20-50-I-D14Φ90501429€234,01Op bestelling
HHT-20-50-IV-D10Φ90501063.5€265,92Op bestelling
HHT-25-100-I-D14Φ1101001434€244,64Op bestelling
HHT-25-100-IV-D14Φ1101001472.5€287,20Op bestelling
HHT-25-50-I-D14Φ110501434€244,64Op bestelling
HHT-25-50-IV-D14Φ110501472.5€287,20Op bestelling
HHT-32-100-I-D19Φ1421001942€287,20Op bestelling
HHT-32-100-IV-D14Φ1421001484.5€308,46Op bestelling
HHT-32-50-I-D19Φ142501942€287,20Op bestelling
HHT-32-50-IV-D14Φ14250501484.5€308,46Op bestelling
HHT-40-100-I-D19Φ1701001951€393,56Op bestelling
HHT-40-100-IV-D16Φ17010016100€414,83Op bestelling
HHT-40-50-I-D19Φ170501951€393,56Op voorraad
HHT-40-50-IV-D16Φ1705016100€414,83Op bestelling
HHT-serie Harmonische versnellingsbak Φ170mm Verhouding 50:1 Speling 20arcsec 19mm Ingangsdiameter
Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ170... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€393,56
5 + €380,11
10 + €367,54
50 + €355,78
100 + €344,74

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 50, een Kadergrootte van Φ170mm en een Diameter ingaande vanaf 19mm en een maximale speling van 20boogsec.
De Harmonische Versnellingsbakes uit de HHT-serie beschikken over een geïntegreerde golfgenerator en compacte structuur. De flexspline en de starre spline zijn verbonden via zeer stijve kruislagers, waardoor het een eenvoudig te bedienen modulair product is. Het kan aan beide uiteinden worden bevestigd, stijf of flexibel, voor uitgangsaansluiting.
Gekenmerkt door een ultraplat ontwerp, lichtgewicht en compactheid, wordt deze serie veel gebruikt in humanoïde robots, metalen werktuigmachines, medische apparatuur, communicatieapparatuur, enz.

Belangrijkste kenmerken

  • Coaxiale invoer en uitvoer
  • Hoog koppelvermogen en hoge stijfheid
  • Uitstekende positioneringsnauwkeurigheid en rotatienauwkeurigheid
  • Compact en eenvoudig structuurontwerp met weinig tot geen speling, direct aangesloten op de motor en eenvoudig te installeren

Specificaties versnellingsbak

  • Onderdeelnummer: HHT-40-50-I-D19
  • Type versnellingsbak: Harmonische Versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 50:1
  • Speling bij nullast: <=20arcsec
  • Nominaal koppel (ingangssnelheid 2000tpm): 137.00Nm(19400.80oz.in)
  • Moment toegestaan ​​koppel: 686.00Nm(97145.59oz.in)
  • Piek start-stopkoppel: 402.00Nm(56927.88oz.in)
  • Maximale invoersnelheid toegestaan: 4000rpm
  • Gemiddelde invoersnelheid toegestaan: 3000rpm
  • Maximale axiale belasting: 8.4KN
  • Maximale radiale belasting: 21KN
  • Levenslang: 10000hours

Fysieke specificaties

  • Kadergrootte: Φ170mm
  • Lengte versnellingsbak: 51mm
  • Type ingaande as: Spiebaan
  • Diameter ingaande as: Φ19mm

Bedrijfsomgeving(Tj = 25℃/77℉)

  • Omgevingstemperatuur: 0-40℃
  • Geen spatten van water of olie
  • Niet blootstellen aan corrosief of explosief gas
  • Geen stof zoals metaalpoeder
Elektrische specificatie
Gemiddelde toegestane invoersnelheid(rpm) 3000
Nominaal koppel/2000rpm(Nm) 137.00
Fysieke specificatie
Diameter ingaande as(mm) 19
Framemaat(mm) Φ170
IP-classificatie 65
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 50
Productserie HHT
Speling <=20 arcsec
Type versnellingsbak Harmonische Versnellingsbak
Versnellingsbaklengte(mm) 51

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

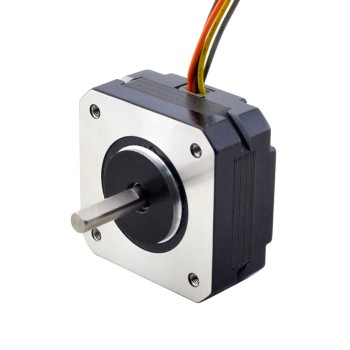

Nema 17 hoge temperatuur stappenmotor 16Ncm (22.7oz.in) Extruder motor isolatie klasse H 180C
Nema 17 hoge temperatuur stappenmotor 16Ncm (22.7oz.in) Extruder motor isolatie klasse H 180C
Deze motor met een houdkoppel van 16Ncm(22,7oz.in) is ontworpen voor toepassingen bij hoge temperaturen. We hebben de wikkeling, lagers, magnetisch st..
vanaf
€9,76
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
LRS-100-12 MEANWELL 100W 12VDC 8,5A 115/230VAC Gesloten schakelende voeding
LRS-100-12 MEANWELL 100W 12VDC 8,5A 115/230VAC Gesloten schakelende voeding
Dit is een voeding van 100W 12VDC 8.5A. De MEANWELL LRS-100 serie is een 100W single-output gesloten type voeding met 30mm laag profielontwerp. Met ee..
vanaf
€9,41
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

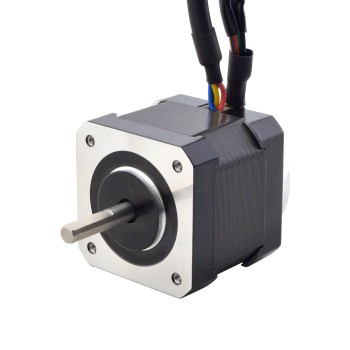

Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Deze nema 17 closed loop stappenmotor met 43,5 mm dikte is inclusief encoder. De encoder is een magnetische encoder met 3 kanalen en een resolutie van..
vanaf
€16,54
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 Bipolair 0,9deg 46Ncm(65.1oz.in) 2A 42x42x48mm 4 Draden
Nema 17 Bipolair 0,9deg 46Ncm(65.1oz.in) 2A 42x42x48mm 4 Draden
Deze bipolaire Nema 17 stappenmotor met staphoek 0,9deg en afmetingen 42x42x48mm. Het heeft 4 draden, elke fase trekt stroom 2.0A, met houdkoppel 46Nc..
vanaf
€10,38
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
EG serie planetaire Tandwielkast overbrengingsverhouding 50:1 speling 20arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire Tandwielkast overbrengingsverhouding 50:1 speling 20arc-min voor 8mm as Nema 23 stappenmotor
De maat van deze versnellingsbak is 60 x 60mm en de diameter van de ingaande as is 8mm. Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de E..
vanaf
€42,65
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 beugel voor stappenmotor en tandwielstappenmotor beugel van gelegeerd staal
🔥 Bestseller
Nema 17 beugel voor stappenmotor en tandwielstappenmotor beugel van gelegeerd staal
Fabrikant P/N: ST-M1 De nieuw ontworpen NEMA 17 Stepper Motor Alloy Steel Montagebeugel kan overeenkomen met standaard Nema 17 stappenmotor, en ook d..
vanaf
€1,67
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

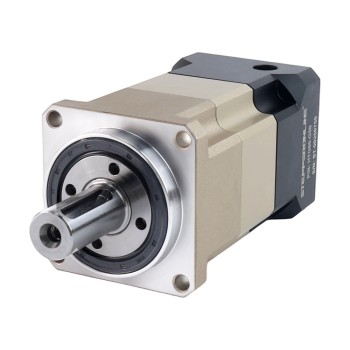

HTG-serie 90mm 50:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65
