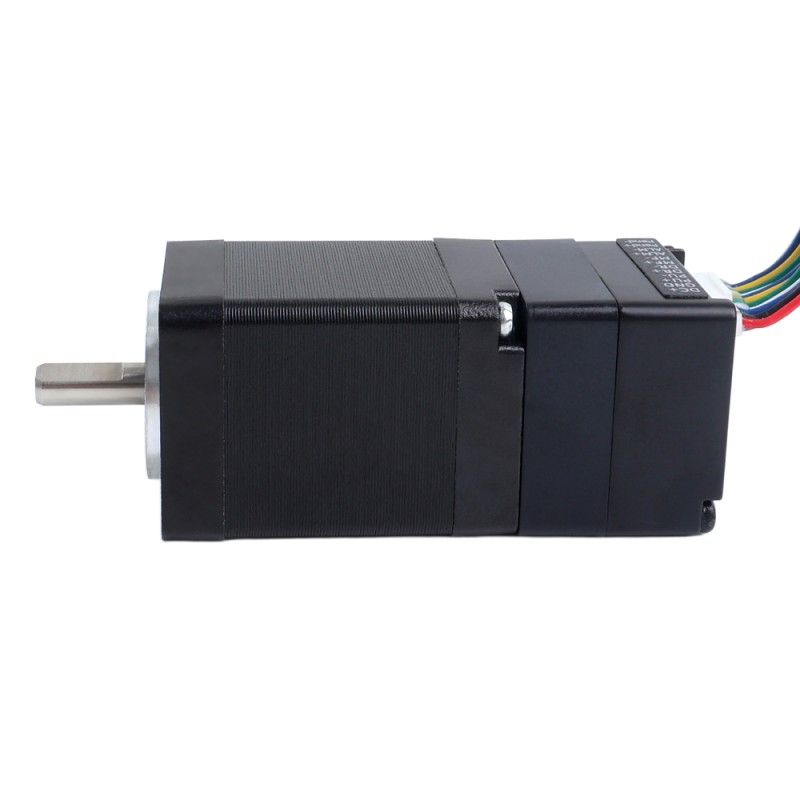

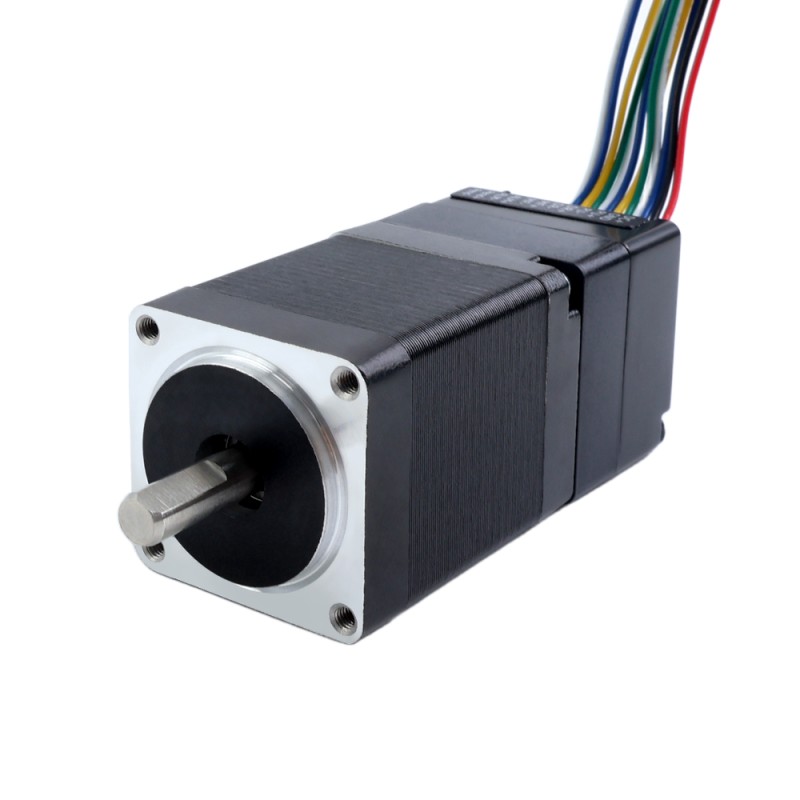

ESS-serie 7.4Ncm (10.48oz.in) Nema 11 geïntegreerde gesloten lus Stepper Servomotor 24VDC 16-Bits Encoder

Dit is een ESS-serie Nema 11 geïntegreerde stappenmotor met een vasthoudkoppel van 7,4 Ncm (10,48 oz.in), een piekstroombereik van 0,1 tot 1,2 A, een ingangsspanning van 24 VDC en een 16-bit incrementele encoder.
Het maakt gebruik van 32-bit ARM-regeltechnologie van de volgende generatie en vermogenshoekregeling. Het bereikt een maximumsnelheid van meer dan 3000 RPM, met een koppelvermindering bij hoge snelheden die aanzienlijk lager is dan die van gewone open-loop drivers, waardoor motorverwarming en trillingen effectief worden verminderd. Uitgerust met een 16-bit magnetische encoder verbetert het de bewerkingsefficiëntie en -nauwkeurigheid van de apparatuur aanzienlijk. De op belasting gebaseerde stroomregelingstechnologie vermindert de motorverwarming en verlengt de levensduur van de motor. Het ingebouwde alarmuitgangssignaal van de driver vergemakkelijkt bewaking en regeling door de hostcomputer, terwijl het positie-overschrijdingsalarm een veilige werking van de bewerkingsapparatuur garandeert.

Kenmerken

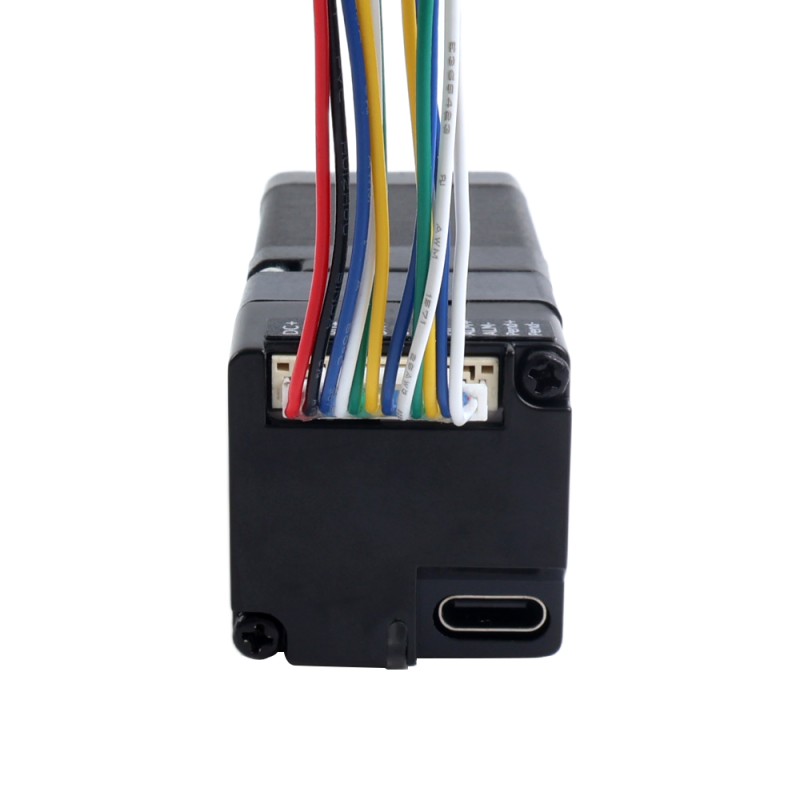

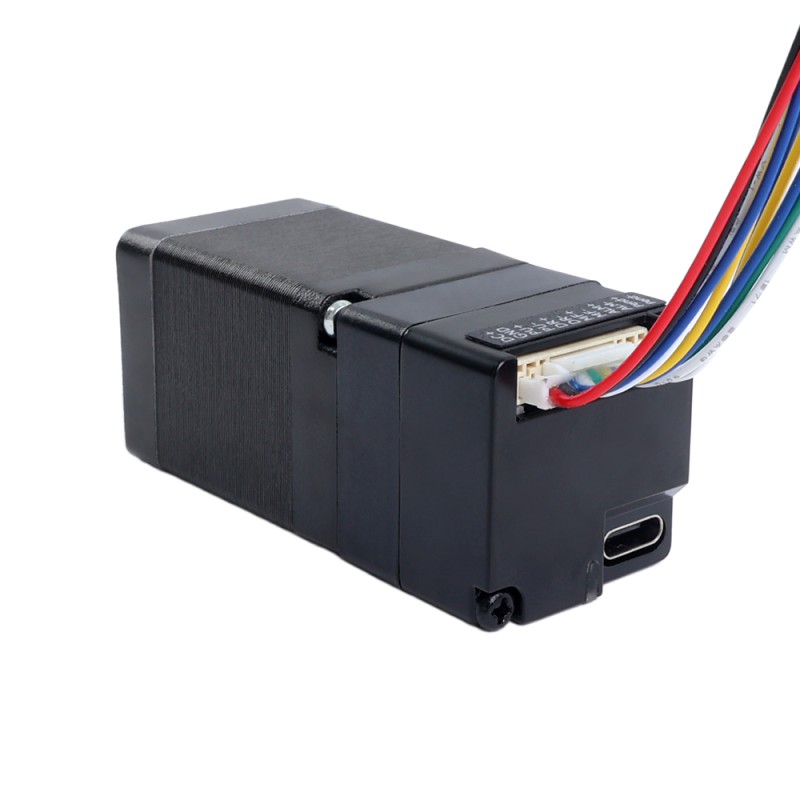

• Type-C debugpoort
• Bedrijfsspanning: 24 VDC
• Uitstekende hogesnelheidsprestaties en stijfheid
• 32-bit ARM-technologie van de volgende generatie
• Geïntegreerd ontwerp dat driver en motor combineert in één eenheid
• Eenvoudige installatie, kleine voetafdruk en eenvoudige bedrading
• Lage koppelvermindering, snelheid tot 3000 RPM
• Ingebouwde beveiligingsfuncties: overspanning, onderspanning, overstroom
• Ingebouwde alarmuitgang voor eenvoudige bewaking en regeling
• Intelligente stroomregeling vermindert trillingen, geluid en verwarming, efficiëntieverbetering van 35%

Elektrische specificaties

• Fabrikant onderdeelnummer: ESS11-P01
• Vasthoudkoppel: 7,4 Ncm (10,48 oz.in)
• Ingangsspanning: 24 VDC
• Piekstroom uitgang: 0,1 - 1,2 A
• Logische ingangsstroom: 10 mA
• Logische ingangsspanning: 5 V
• Rotorinertie: 10 g·cm²
• Encodertype: Incrementeel
• Encoder uitgangstype: Differentieel
• Encoderresolutie: 16 bit
• Isolatieweerstand: > 100 MΩ
• Diëlektrische sterkte: 500 VAC gedurende 1 minuut
• Isolatieklasse: B 130°C [266°F]

Fysieke specificaties

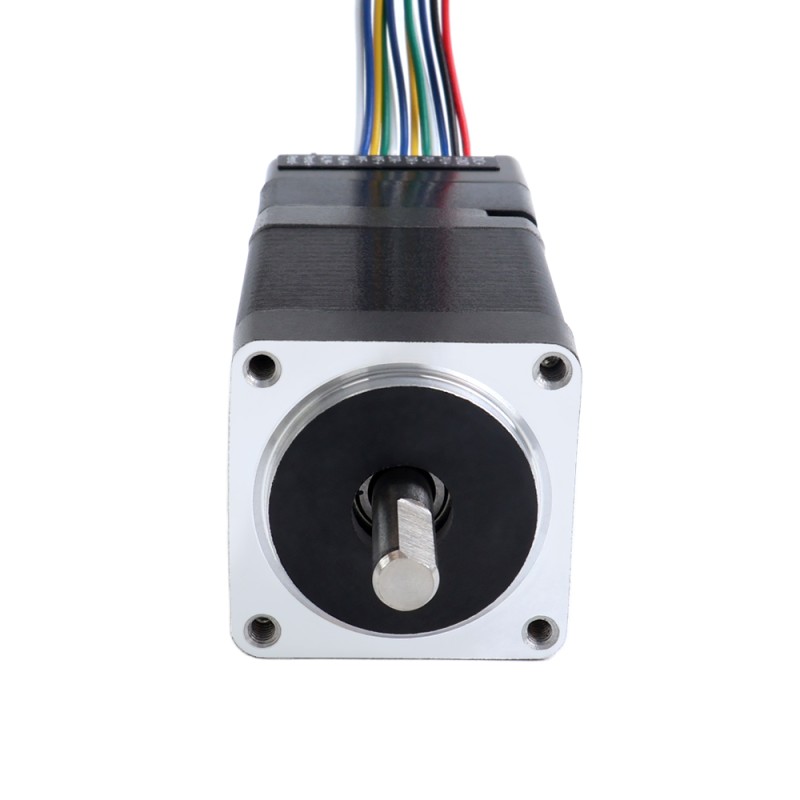

• Flensmaat: 28 x 28 mm
• Behuizingslengte: 62,1 mm
• Asdiameter: Φ5 mm
• Lengte van de afgeplatte as: 10 mm
• Aslengte: 15 mm
• Gewicht: 170 g

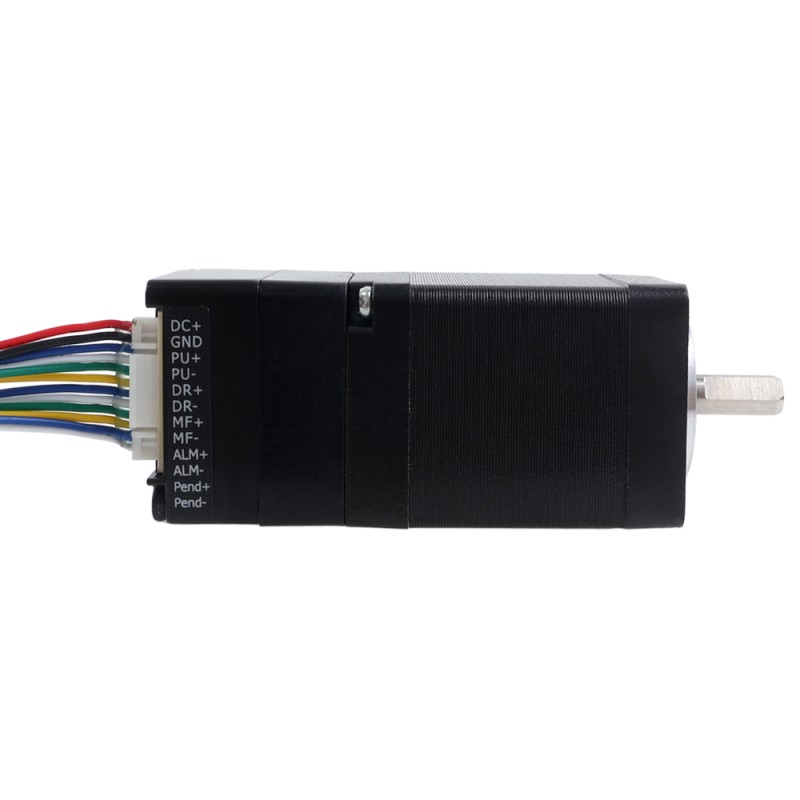

Connectorspecificatie

• Behuizingsmodel: HX12504-12Y

Aansluiting
