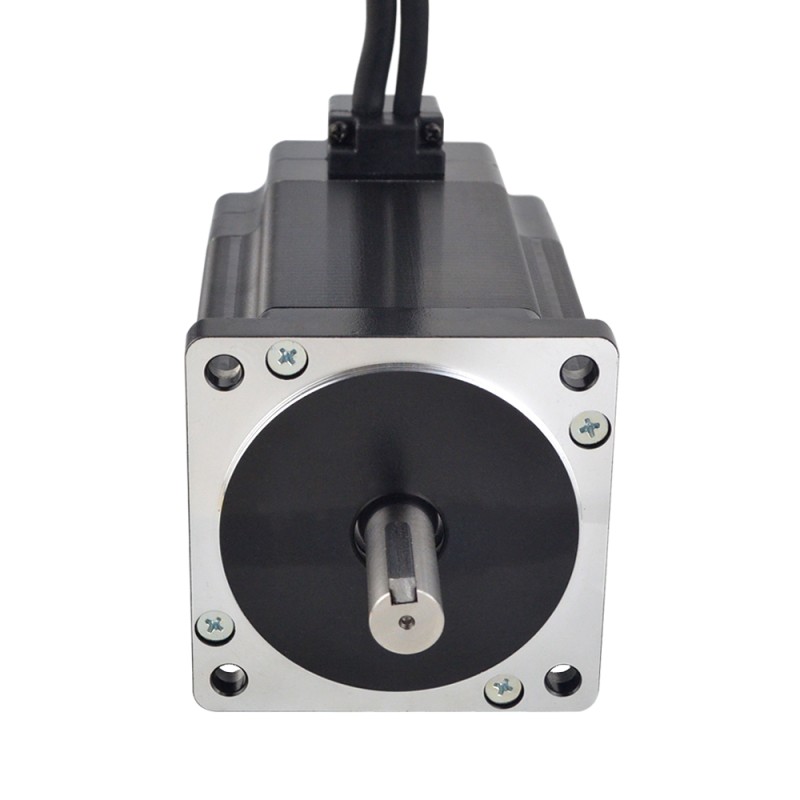

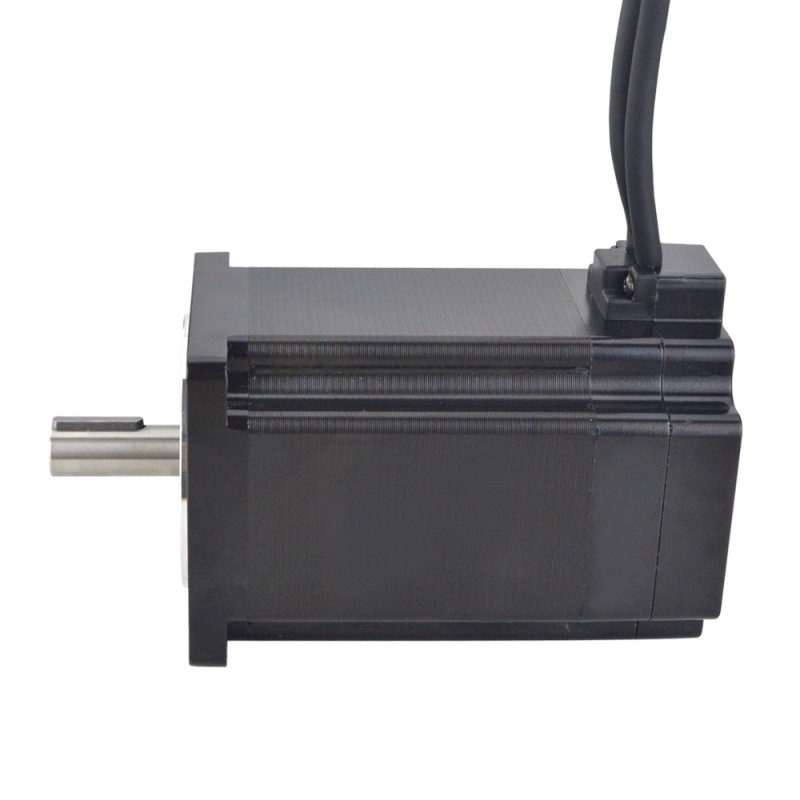

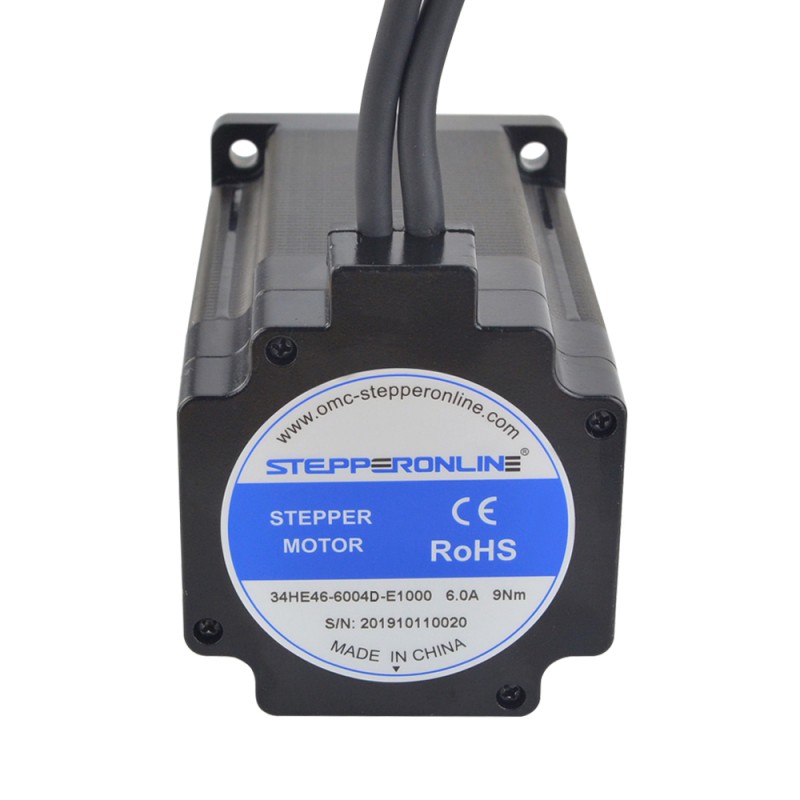

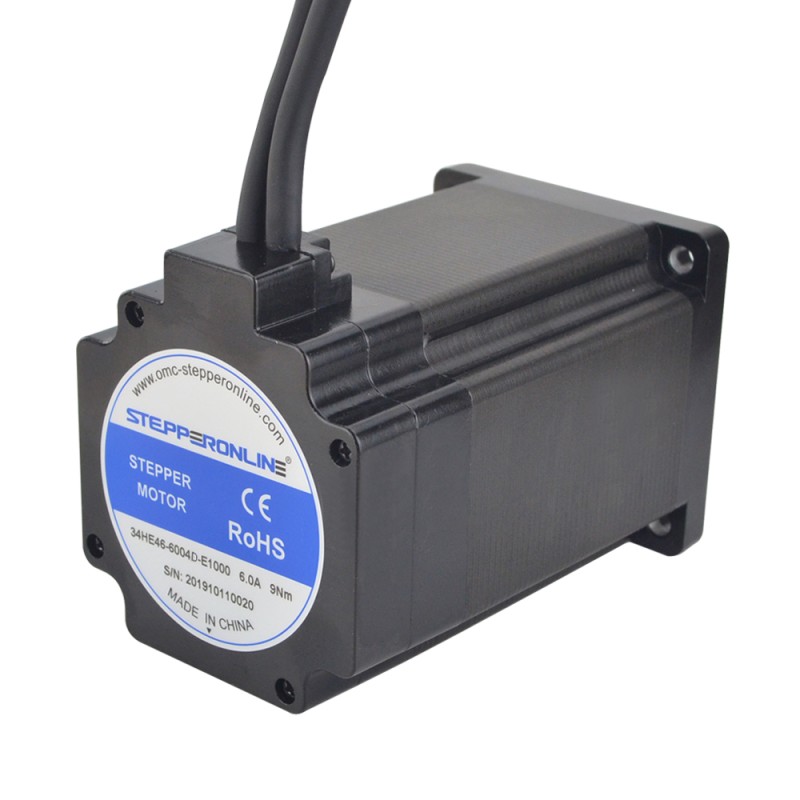

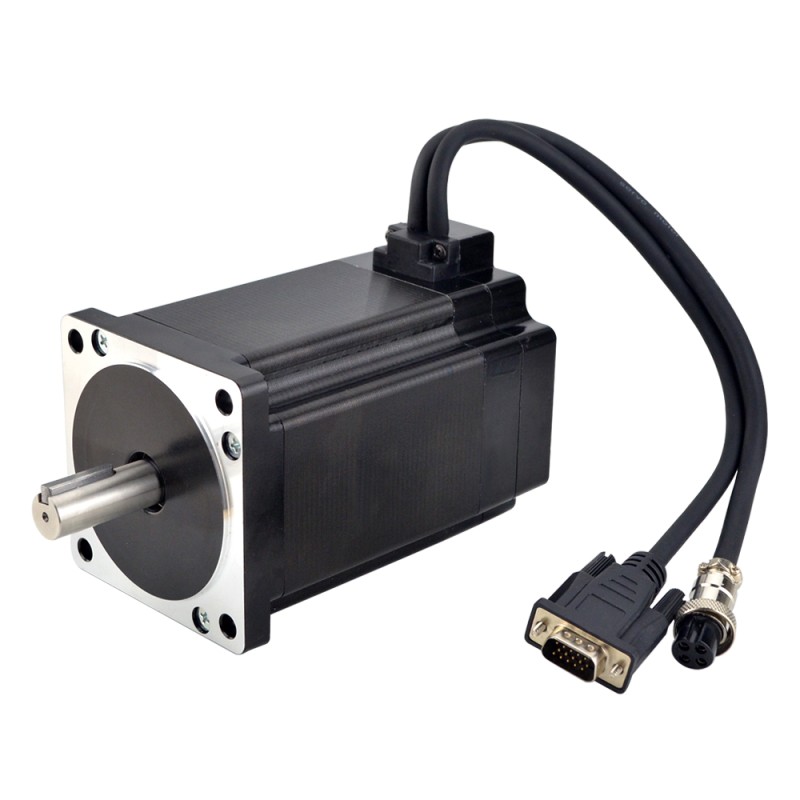

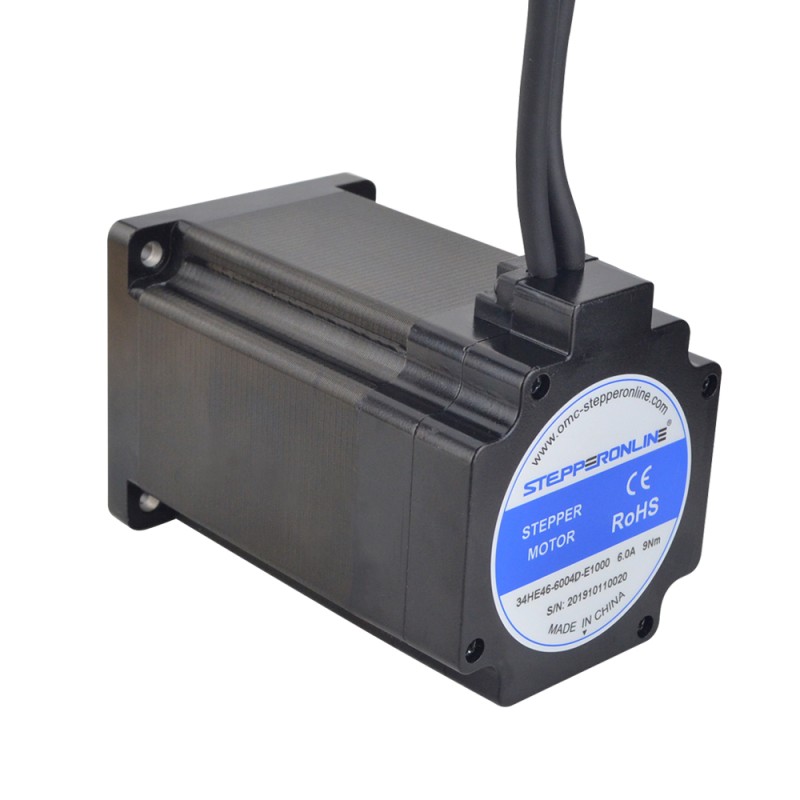

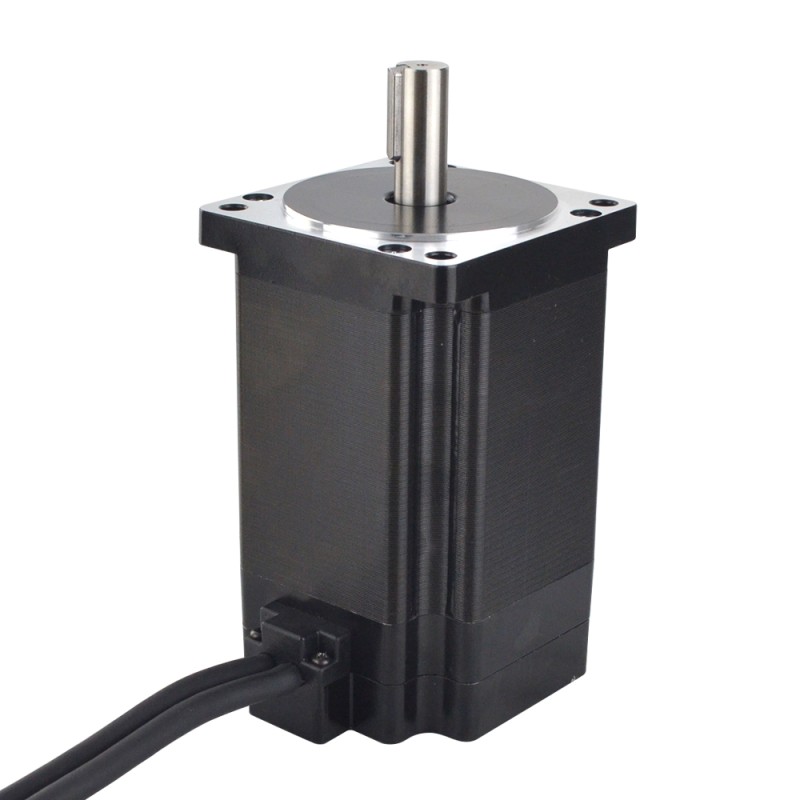

Name: E-serie Nema 34 Gesloten Lus Stappenmotor 9Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
Brand: STEPPERONLINE
SKU: 34HE46-6004D-E1000
Price: 32.82 EUR
Availability: InStock

E-serie Nema 34 Gesloten Lus Stappenmotor 9Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)

34HE46-6004D-E1000

Vasthoudkoppel(Ncm)900

Houdkoppel(oz.in)1274.5

Fase Weerstand(ohms)0.45

Inductantie(mH)4.6

Vraag

Downloads

34HE46-6004D-E1000_Full_DatasheetPDF · 135.32KB 34HE46-6004D-E1000.STEPSTEP · 7.05MBLog in om te downloaden

Dezelfde serie

Model	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Fase Weerstand(ohms)	Inductantie(mH)	Prijs	Voorraad
34HE46-6004D-E1000	900	1274.5	0.45	4.6	€32,82	Op voorraad

E-serie Nema 34 Gesloten Lus Stappenmotor 9Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)

Elektrische specificatie Onderdeelnummer fabrikant: 34HE46-6004D-E1000 Aantal fasen: 2 Staphoek... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€32,82

5 + €32,34

10 + €31,87

50 + €31,40

100 + €30,96

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 34HE46-6004D-E1000
Aantal fasen: 2
Staphoek: 1,8deg
Houdkoppel: 9.0Nm (1274.5oz.in)
Nominale stroom/fase: 6.0A
Fase Weerstand: 0,45 ohm± 10%
Inductantie: 4,6mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 86 x 86mm
Lichaamslengte: 134.5mm
Schacht Diameter: Φ14mm
Schacht Lengte: 37mm
Sleutelgat Schacht Lengte: 25mm
Loodlengte: 300mm
Gewicht: 4.15kg

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Optische incrementele
Encoder Resolutie: 1000PPR (4000CPR)
Uitgangssignaal kanalen: 2 kanalen
Voedingsspanning Min: 4V
Voedingsspanning max: 5V
Uitgangsstroom: 100mA
Hoog uitgangsspanning: 5V
Uitgang laagspanning: 4.5V
Uitgangsfrequentie Max: 60kHZ

Aansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	0.45
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	1274.5
Inductantie(mH)	4.6
Nominale stroom(A)	6.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	900
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
Lichaamslengte(mm)	134.5
Productserie	E
Schacht Diameter(mm)	14
Schachtlengte(mm)	37
