DSY-serie 1000W RS485 DC-servomotor 24-70VDC 3,20Nm met rem 3000rpm 17-bits incrementele encoder IP65

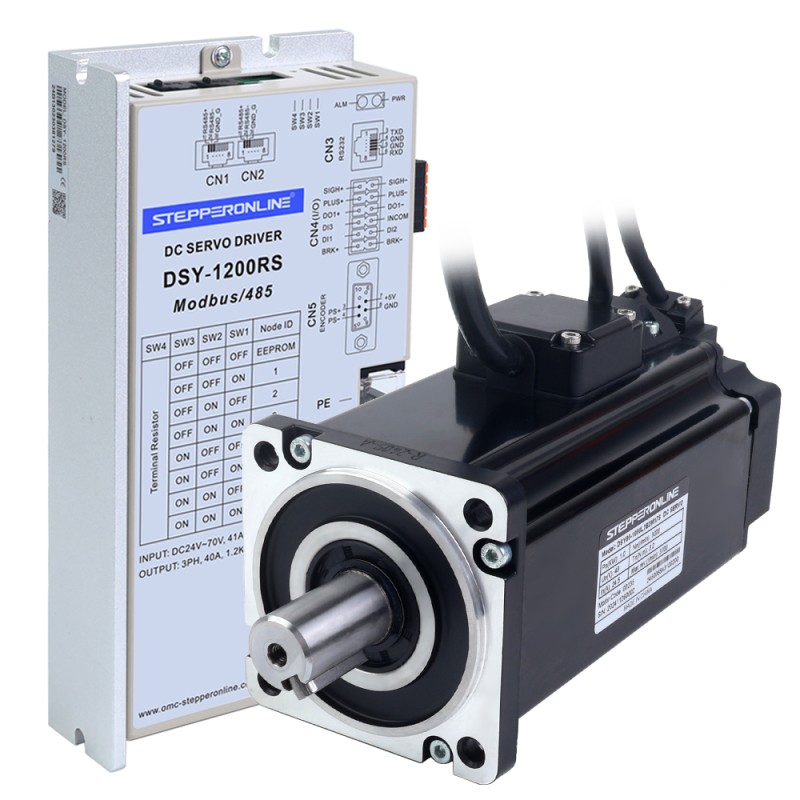

Dit is het nieuwste DC-servosysteem van de DSY-serie, bestaande uit een 48VDC 1000W servomotor met een 24V 8,5W rem en een 24-70VDC 1200W servodriver. De servomotor heeft een nominaal koppel van 3,20Nm, een piekkoppel van 9,60Nm en een nominaal toerental van 3000 tpm.
Hij wordt standaard geleverd met een 17-bits single-turn magnetische incrementele encoder en maakt gebruik van een ontwerp met een hoge vermogensdichtheid, waardoor hij een sterk vermogen kan leveren in een compact formaat, waardoor hij 3 keer de onmiddellijke overbelasting bereikt. Het nieuwe magnetische circuitontwerp vermindert koppelrimpeling, minimaliseert trillingen tijdens de werking en zorgt voor een soepelere koppeluitvoer.
Het kan op grote schaal worden gebruikt in verschillende toepassingen, zoals mobiele robots (AMR, AGV), servicerobots, speciale robots, logistieke opslag en sortering, medische apparatuur, instrumenten en lichte textielindustrieën, waar spannings- en groottebeperkingen belangrijk zijn.

Artikelen in kit

• 1 x DSY-1200RS: 1200W puls/RS485 DC servomotordriver

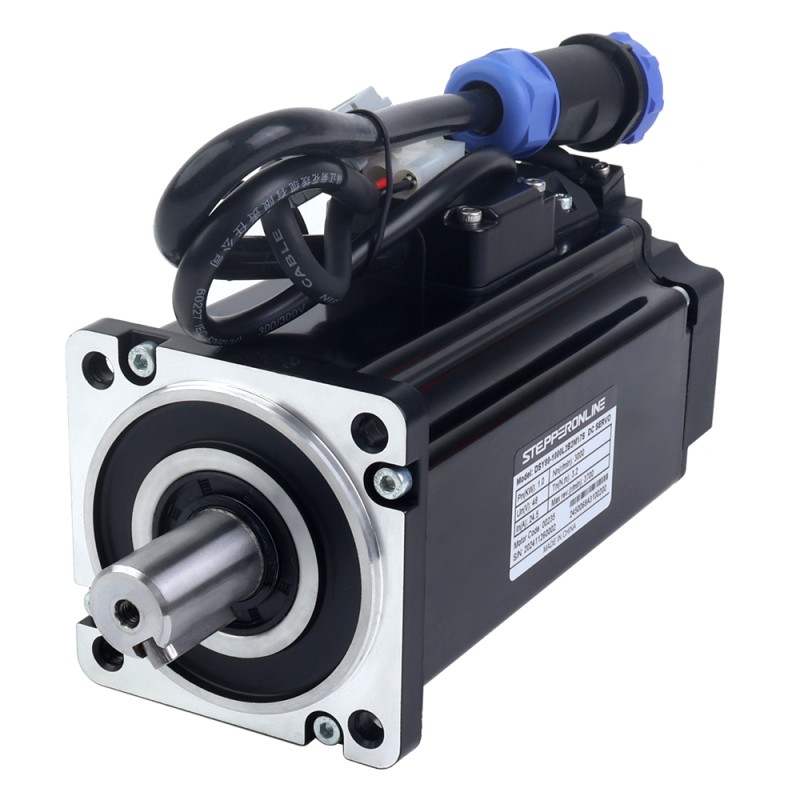

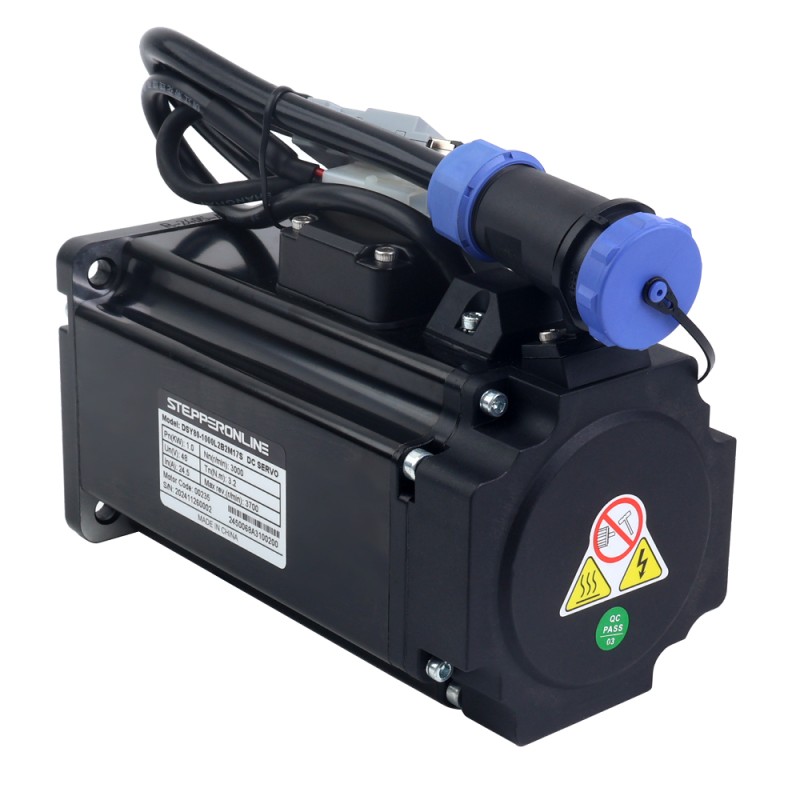

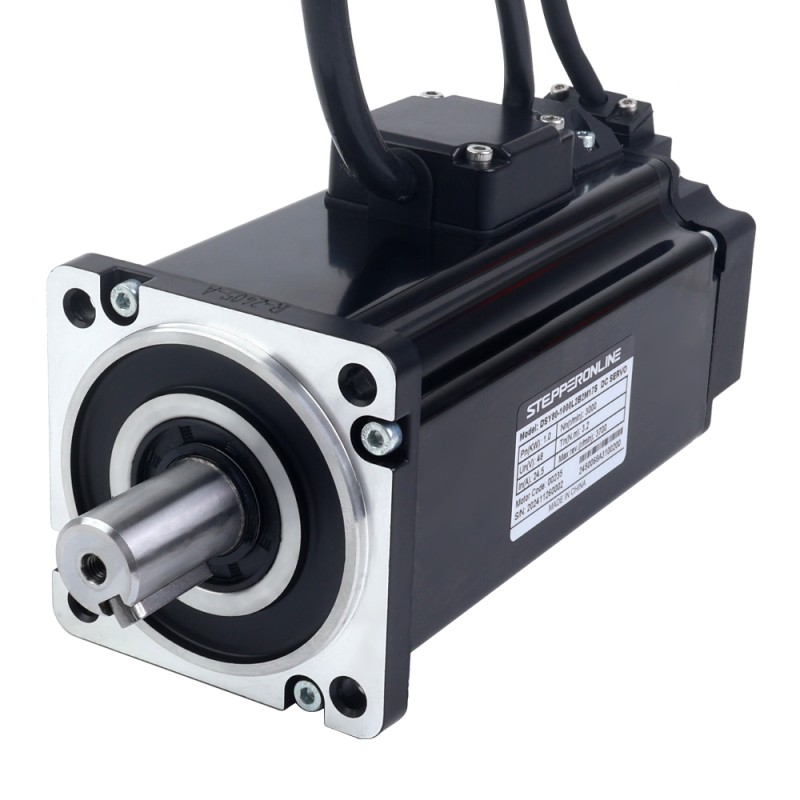

• 1 x DSY80-1000L2B2M17S: 1000W 48V DC servomotor 3000rpm 3,20Nm met rem 17-bits encoder IP65

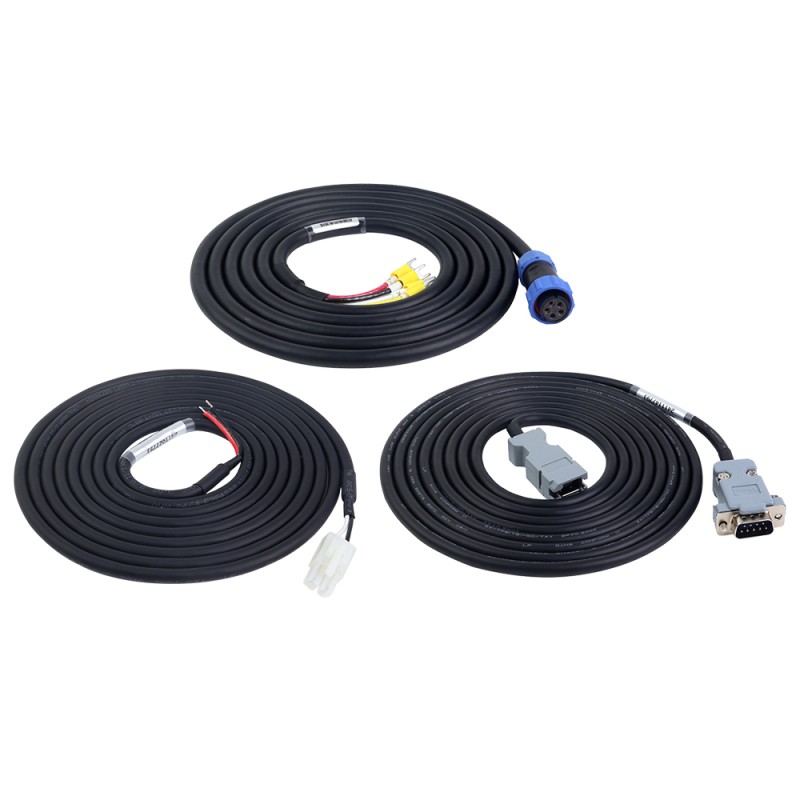

• 1 x P2-DS-03P30M: 3,0m motor Kabel
• 1 x P1-DS-03M-S: 3,0m remkabel
• 1 x E2-DS-03AM: 3,0m encoderkabel
• 1 x RS232-5: 1,0m foutopsporingskabel

Servodriverspecificatie

• Artikelnummer: DSY-1200RS
• Continue uitgangsstroom: 40,0A
• Maximale uitgangsstroom: 120,0A
• Voedingsingang: 24-70VDC
• Nominaal vermogen 1200W
• Afmetingen: 200*100*35,8mm

Servomotor Specificatie

• Artikelnummer: DSY80-1000L2B2M17S
• Nominaal vermogen: 1000W
• Nominale spanning: 48VDC
• Nominaal koppel: 3,20Nm
• Piekkoppel: 9,60Nm
• Nominale stroom: 24,5A
• Nominaal toerental: 3000rpm
• Koppelconst: 0,13N.m/A
• Lijn-lijnweerstand: 0,08ohms ± 10%
• Lijn-lijninductie: 0,30mH ± 20%
• Inertie: 2,12kg*m²*10^-4
• Encoder: 17-bits enkelvoudige magnetische incrementele encoder
• Polen: 10
• IP-classificatie: IP65
• Aasdiameter: 19mm
• Remhoudkoppel: 3,80Nm
• Remspanning: 24VDC
• Remvermogen: 8,5W
• Remstroom: 0,42A
• Kabellengte: 3m (optionele lengtes zijn 1,5m en 5m)
