NMRVS30-G5-D11
Overbrengingsverhouding(xx:1)5
Type versnellingsbakWormwielkast
Diameter ingaande as(mm)11
Downloads
Dezelfde serie
| Model | Overbrengingsverhouding(xx:1) | Type versnellingsbak | Diameter ingaande as(mm) | Prijs | Voorraad |
|---|---|---|---|---|---|
| NMRVS30-G10-D11 | 10 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G10-D9 | 10 | Wormwielkast | 9 | €30,96 | Op voorraad |
| NMRVS30-G15-D11 | 15 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G20-D11 | 20 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G20-D9 | 20 | Wormwielkast | 9 | €30,96 | Op voorraad |
| NMRVS30-G30-D11 | 30 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G40-D11 | 40 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G5-D11 | 5 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G5-D9 | 5 | Wormwielkast | 9 | €30,96 | Op voorraad |
| NMRVS30-G50-D11 | 50 | Wormwielkast | 11 | €30,96 | Op voorraad |
| NMRVS30-G50-D9 | 50 | Wormwielkast | 9 | €30,96 | Op voorraad |
| NMRVS30-G7.5-D9 | 7.5 | Wormwielkast | 9 | €30,96 | Op voorraad |
| RV30-AB | — | — | — | €3,29 | Op voorraad |
| RV30-AS | — | — | — | €2,74 | Op voorraad |
| RV30-K11-D6.35 | — | — | — | €3,45 | Op voorraad |
| RV30-K11-D8 | — | — | — | €3,14 | Op voorraad |
Gebruik asbusadapters RV30-K11-D8 of RV30-K11-D6,35 om de 11 mm ingangsdiameter om te zetten naar 8 mm of 6,35 mm.
Wilt u meer weten over het verschil tussen oude en nieuwe wormwielen,
lees dit artikel.
lees dit artikel.
Wormwielkasten worden over het algemeen aanbevolen voor installatie van het type B3. Als u andere installatietypes gebruikt, neem dan contact met ons op voor maatwerk. Houd er rekening mee dat de levertijd dienovereenkomstig kan variëren.

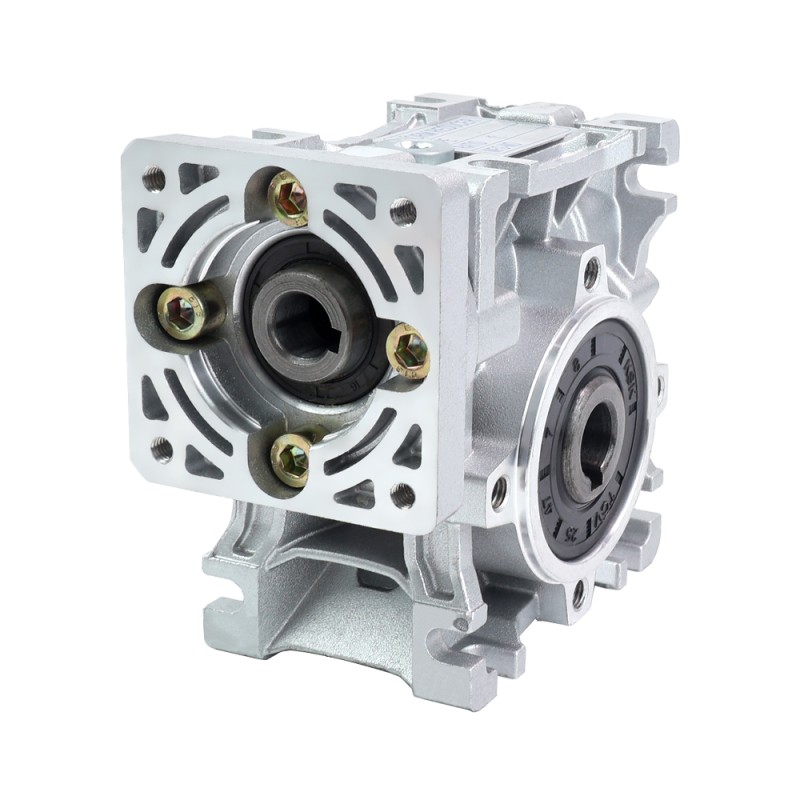

5:1 Wormwiel Tandwielkast NMRV30 Wormwiel Speed Reducer 11mm ingang as diameter
vanaf
€30,96
5 + €29,68
10 + €28,51
50 + €27,43
100 + €26,42
De maat van deze versnellingsbak is 57mmx57mm en de diameter van de ingaande as is 11mm. Deze wormwielkast is ontworpen voor de Nema 23 stappenmotor of andere 57mmx57mm motoren. De uitgaande as is 90° gedraaid ten opzichte van de aandrijfas. Naast de grote kasten betekent de no gap-structuur van de kast een onderhoudsvrije, hermetisch afgesloten kast. Het voorkomt dat het smeermiddel gemakkelijk verloren gaat en slecht wordt.
Kenmerken
- Hoog koppel en hoge sterkte
- Wormwiel: Brons Cu Sn12 Ni2 (UNI7013-10)
- Uitstekende mechanische sterkte en bijzonder licht
- Aluminium eenheden worden compleet met synthetische olie geleverd en maken universele montageposities mogelijk, zonder dat de hoeveelheid smeermiddel hoeft te worden aangepast
Specificaties tandwielkast
- Onderdeelnummer: NMRVS30-G5-D11
- Type versnellingsbak: Wormwielkast
- Materiaal tandwiel: Gelegeerd staal
- Overbrengingsverhouding: 5:1
- Uitgang Max.toelaatbare koppel: 18Nm (159.31lb-in)
- Uitgang Max. Radiale belasting: 0,57kN
- Type uitgang: Holle boring
- De Diameter van het outputboring: Φ14mm
- Type ingaande as: Zeer belangrijke manier
- De Diameter van de inputschacht: Φ11mm
- Invoeras Max. Lengte: 25mm
Opmerking
- Ingangssnelheid <=1500rpm aanbevelen.
- Vanwege de hoge speling zijn wormwielkasten niet geschikt voor positioneringstoepassingen.
