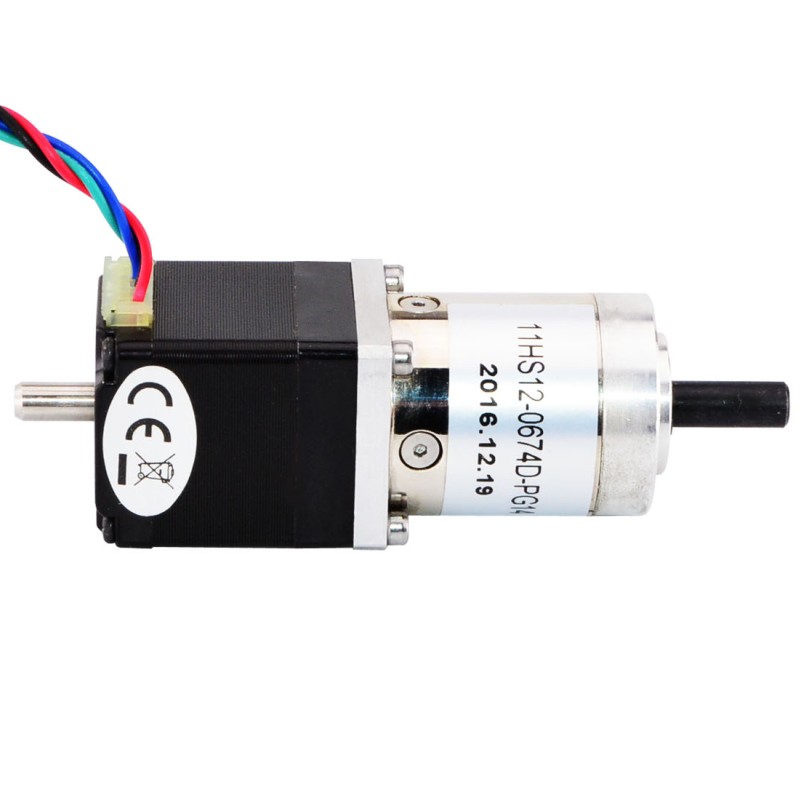

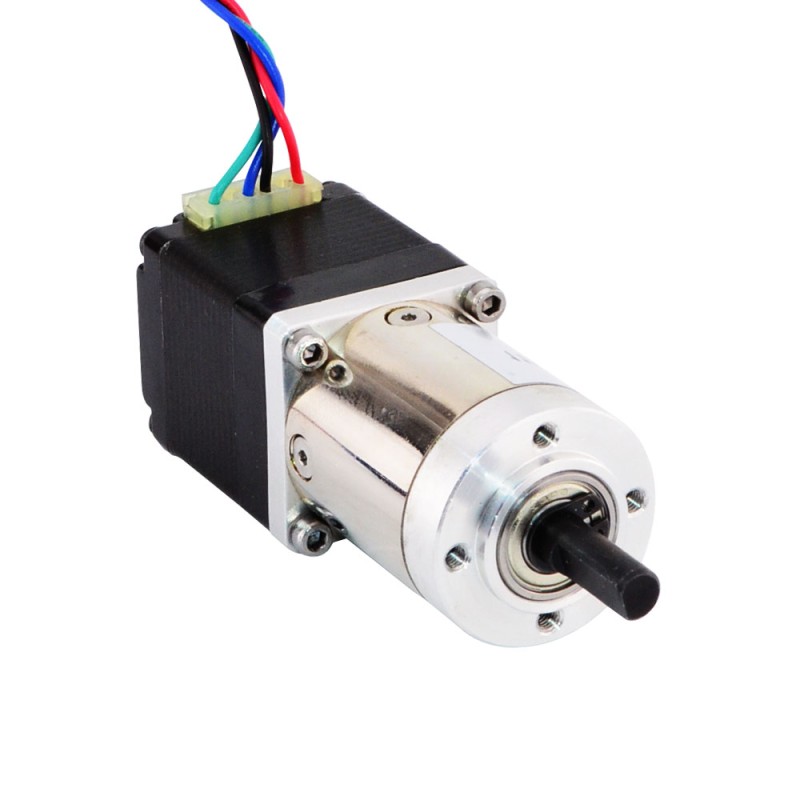

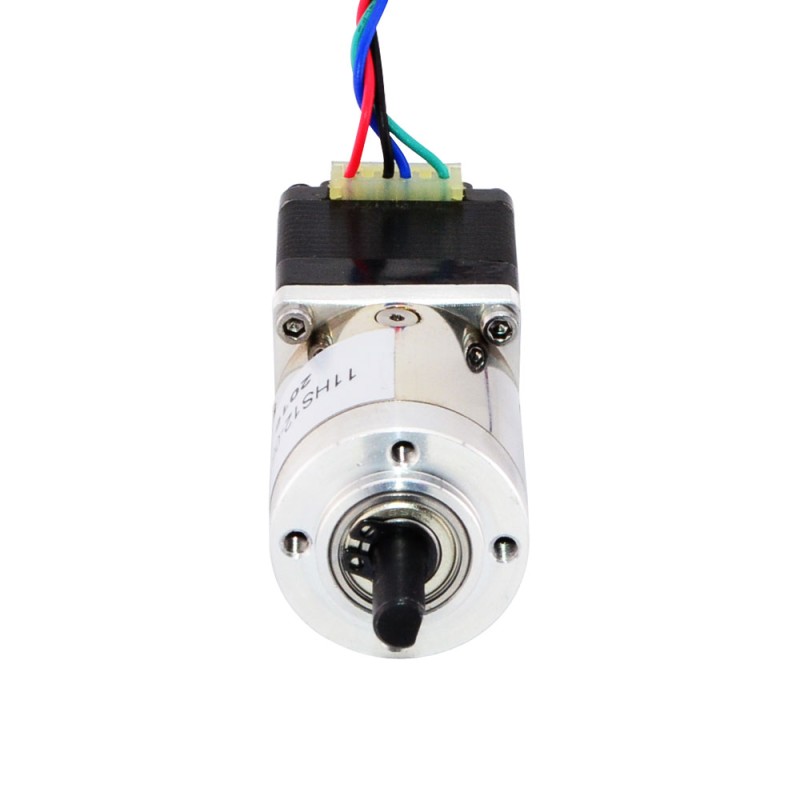

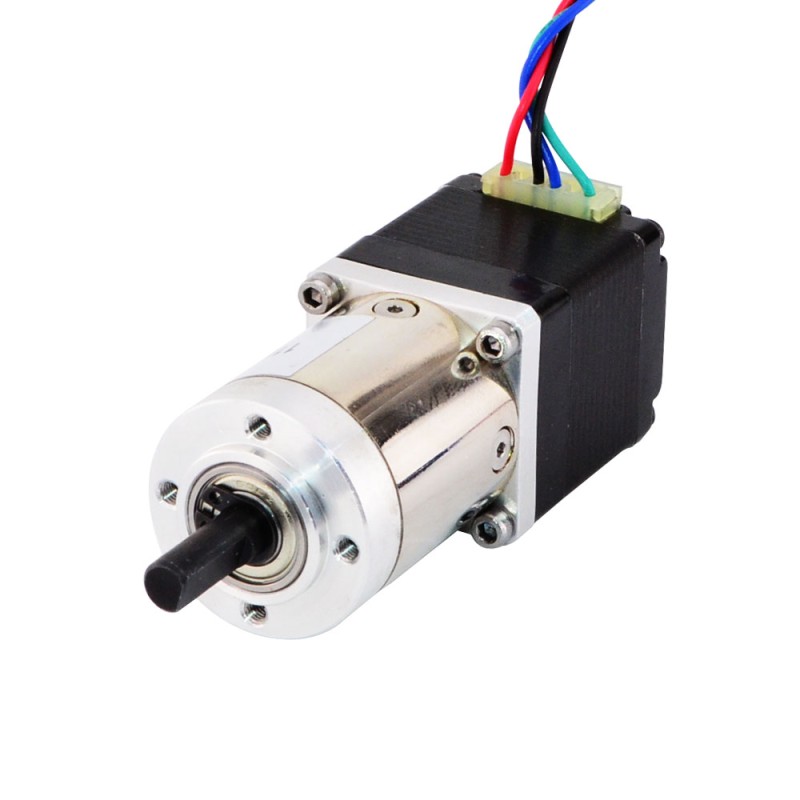

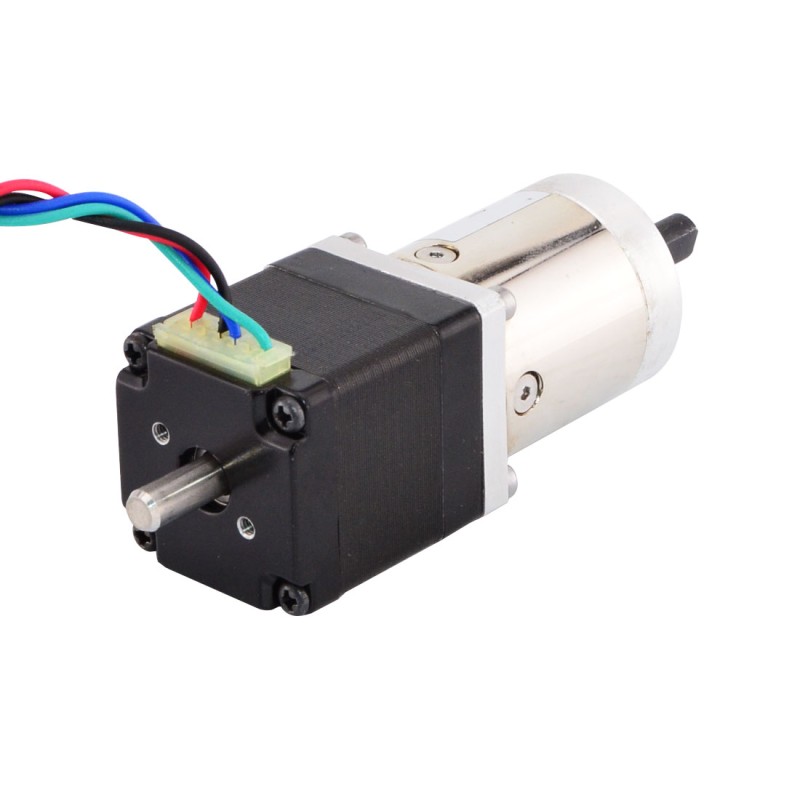

Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire Tandwielkast

Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire versnellingsbak
11HS12-0674D-PG14
Loodlengte(mm)300
Enkele as/Dubbele asDubbele as
Bipolair/UnipolairBipolair
Fase Weerstand(ohms)5.6
Vraag

Downloads

11HS12-0674D-PG14_Full_Datasheet.pdfPDF · 144.8KB11HS12-0674D-PG14.STEPSTEP · 1.1MBLog in om te downloaden11HS12-0674D-PG14_Torque_Curve.pdfPDF · 141.84KB11HS12-0674D_Torque_curve.pdfPDF · 212.33KB
Dezelfde serie
ModelLoodlengte(mm)Enkele as/Dubbele asBipolair/UnipolairFase Weerstand(ohms)PrijsVoorraad
11HS12-0674D-PG14300Dubbele asBipolair5.6€31,38Op voorraad
11HS12-0674D-PG27300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D-PG5300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG100300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG27300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG5300Dubbele asBipolair5.6€31,38Op voorraad
11HS12-0674D2-PG100500Dubbele asBipolair5.6€32,31Op bestelling
11HS12-0674D2-PG5500Dubbele asBipolair5.6€31,38Op bestelling
11HS12-0674S-PG5300Enkele asBipolair5.6€30,35Op voorraad
11HS18-0674S-PG5500Enkele asBipolair6.8€32,00Op voorraad
11HS20-0674D-PG14500Dubbele asBipolair12€32,31Op voorraad
11HS20-0674D-PG5500Dubbele asBipolair12€32,31Op bestelling
11HS20-0674D-PG51500Dubbele asBipolair12€33,25Op voorraad
11HS20-0674S-PG100500Enkele asBipolair12€33,25Op voorraad
11HS20-0674S-PG14500Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG19500Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG27500Enkele asBipolair12€33,25Op voorraad
11HS20-0674S-PG5300Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG51500Enkele asBipolair12€33,25Op bestelling
11HS20-0714S-PG14-SALE500Enkele asBipolair9€22,44Op voorraad
11HS20-0714S-PG51500Enkele asBipolair9€33,25Op voorraad
11HS22-0904S-PG19-SALE500Enkele asBipolair7€26,78Op voorraad
Nema 11 Stepper L=31mm met achteras & tandwielverhouding 14:1 Planetaire Tandwielkast
Deze Nema 11 stappenmotor met een behuizing van 32mm en een nominale stroom van 0,67A heeft een plan... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€31,38
5 + €29,83
10 + €28,42
50 + €27,15
100 + €25,98

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 11 stappenmotor met een behuizing van 32mm en een nominale stroom van 0,67A heeft een planetaire tandwielkast met een overbrengingsverhouding van 13,73:1 geïntegreerd. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 11HS12-0674D-PG14
  • Motortype: Bipolaire Stepper
  • Stappenhoek: 0.13deg
  • Houdkoppel zonder Tandwielkast: 7Ncm (9.9oz.in)
  • Nominale stroom/fase: 0.67A
  • Fase weerstand: 5,6ohms
  • Inductantie: 4mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type Tandwielkast: Planetaire
  • Overbrengingsverhouding: 13.73:1
  • Rendement: 80%
  • Speling bij nullast: <=3deg
  • Max.toelaatbaar koppel: 3Nm (424.8oz.in)
  • Moment toelaatbaar koppel: 5Nm (708.1oz.in)
  • Maximale axiale belasting: 5N
  • Maximale radiale belasting: 25N

Fysieke specificaties

  • Framemaat: 28 x 28mm
  • Motor Lengte: 32mm Max
  • Lengte Tandwielkast: 36.8mm
  • Schacht Diameter: 6 mm
  • Schacht Lengte: 18mm
  • D-snijden Lengte: 12mm
  • Achteras Diameter: Φ5mm
  • Achterste Schacht Lengte: 10mm
  • Aantal draden: 4
  • Loodlengte: 300mm
  • Gewicht: 305g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 5.6
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 0.07
Inductantie(mH) 4
Stroom (A) 0.67
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Dubbele as
Framemaat(mm) Nema 11 (28 x 28)
Gewicht(g) 400
IP-classificatie 40
Lichaamslengte(mm) 67
Loodlengte(mm) 300
Overbrengingsverhouding(xx:1) 13.73
Schacht Diameter(mm) 6
Schachtlengte(mm) 18
Speling <=3 deg
Type uitgaande as D
Type versnellingsbak Economische Planetaire
