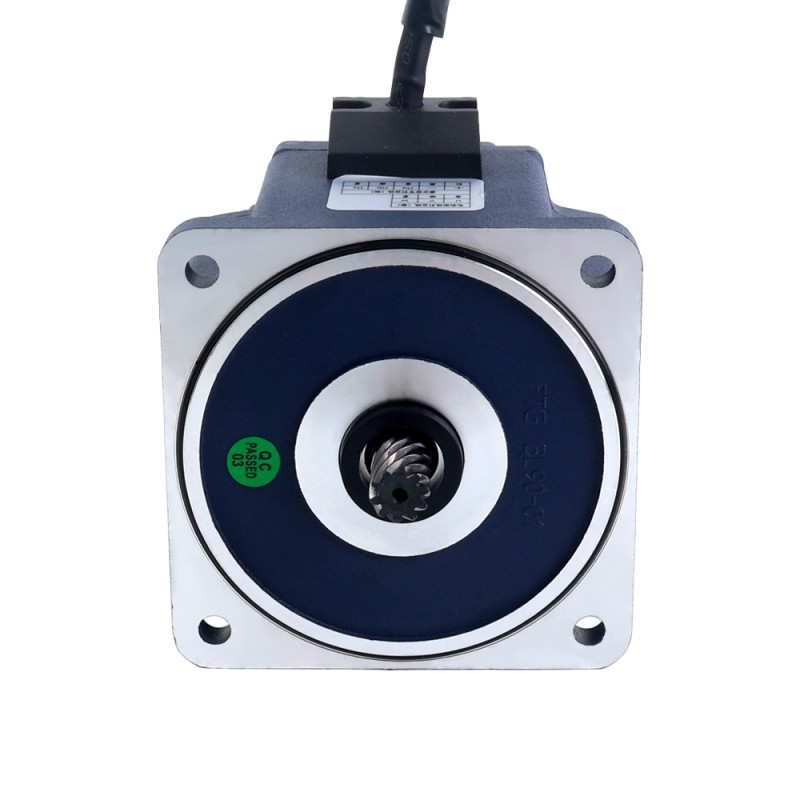

24V 120W 300RPM BLDC Motor met Tandwielkast 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak

24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
24V 120W 300RPM Borstelloze gelijkstroommotor met versnellingsbak 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU10KB | StepperOnline
F55B120-24GU-30S/5GU10KB
Type uitgaande asSpiebaan
Nominale spanning(V)24
Nominale stroom(A)6.50
Framemaat(mm)90 x 90
Vraag

Downloads

F55B120-24GU-30S_5GUXXKB_Manual.pdfPDF · 1.27MBF55B120-24GU-30S_5GU10KB_Full_Datasheet.pdfPDF · 59.99KB
Dezelfde serie
ModelType uitgaande asNominale spanning(V)Nominale stroom(A)Framemaat(mm)PrijsVoorraad
57BLR50-24-01-HG10Spiebaan245.00Nema 23 (57 x 57)€0,00Op voorraad
57BLR70-24-02-HG100Spiebaan2410.40Nema 23 (57 x 57)€59,57Op voorraad
57BLR90-24-01-HG100Spiebaan2414.00Nema 23 (57 x 57)€63,82Op voorraad
57BYA74-24-01-PG100Spiebaan245.70⌀57€63,28Op voorraad
57BYA74-24-01-PG27Spiebaan245.70⌀57€58,76Op voorraad
F2B15-24GN-30S/2GN100KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN10KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN15KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN200KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN20KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN30KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN3KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN3K-SALED241.1060 x 60€22,95Op voorraad
F2B15-24GN-30S/2GN50KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN50K-SALED241.1060 x 60€24,17Op voorraad
F2B15-24GN-30S/2GN5KD241.1060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN100KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN10KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN15KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN200KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN20KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN30KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN3KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN50KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN5KD480.6060 x 60€23,16Op voorraad
F2B40-24GL-30S/2GL150RCHol242.5060 x 60€37,90Op voorraad
F2B40-24GL-30S/2GL30RCHol242.5060 x 60€37,90Op voorraad
F3B40-24GN-30S/3GN100KSpiebaan242.5070 x 70€30,70Op voorraad
F3B40-24GN-30S/3GN10KSpiebaan242.5070 x 70€27,90Op voorraad
F3B40-24GN-30S/3GN15KSpiebaan242.5070 x 70€27,90Op voorraad
Alles in de categorie bekijken
24V 120W 300RPM BLDC Motor met Tandwielkast 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak
Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 10:1 andwi... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€45,27
5 + €43,99
10 + €42,77
50 + €41,62
100 + €40,54

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 10:1 andwielkast brengt snelheid en koppel naar 300rpm en 3,08Nm(436,16oz.in). Vanwege de compacte structuur, het hoge rendement, het lage geluidsniveau, de lange levensduur en de sterke bestuurbaarheid worden borstelloze DC-reductiemotoren veel gebruikt in industriële automatisering, huishoudelijke apparaten, medische apparatuur, auto-industrie en ruimtevaart, enz.

De aanbevolen BLDC-driver die bij deze motor past, is BLD-510B.

Elektrische specificaties

  • P/N: F55B120-24GU-30S/5GU10KB
  • Het aantal motorfase: 3
  • Het aantal motorpolen: 10
  • Nominale stroom: 6.50A
  • Nominale spanning: 24V
  • Nominale snelheid: 300rpm
  • Nominaal koppel: 3,08Nm(436,16oz.in)
  • Nullaststroom: 0,90A
  • Nominaal vermogen: 120W
  • Isolatieklasse: E 120°C[248°F]
  • Isolatieweerstand: 50MΩ Min @500V
  • Levensduur: meer dan 5000 uur

Fysieke specificaties

  • Framegrootte: 90x90mm
  • Totale lengte: 137mm
  • Versnellingsbaktype: Spur Versnellingsbak
  • Overbrengingsverhouding: 10:1
  • Schachttype: Spiebaan
  • Schachtdiameter: Φ15mm
  • Schachtlengte: 38mm
  • Spiebaanlengte van de motor: 25mm
  • Sensor: Hall-sensor
  • Lager: kogel met diepe groef
  • Gewicht: 3,1kg

draad verbinding

1
2
3
4
5
6
7
8
U
W
Hb
Ha
V
-
Hc
+
Geel(dik)
Blauw(dik)
Groen
Geel
Groen(dik)
Zwart
Blauw
Rood
Soort product
Soort product BLDC Motor met Tandwielkast
Elektrische specificatie
Aantal fasen 3
Nominaal vermogen(W) 120
Nominale koppel(Nm) 3.08
Nominale snelheid(rpm) 300
Nominale spanning(V) 24
Nominale stroom(A) 6.50
Stroom zonder belasting(A) 0.9
Fysieke specificatie
Framemaat(mm) 90 x 90
Lichaamslengte(mm) 137
Met versnellingsbak Ja
Overbrengingsverhouding(xx:1) 10
Schacht Diameter(mm) 15
Schachtlengte(mm) 38
Type uitgaande as Spiebaan
Type versnellingsbak Vierkante Spur Versnellingsbak

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
24V 220W 70RPM BLDC Motor met Tandwielkast 20.00Nm (2832.23oz.in) 50:1 Hoge Precisie Tandwielkast
24V 220W 70RPM BLDC Motor met Tandwielkast 20.00Nm (2832.23oz.in) 50:1 Hoge Precisie Tandwielkast
Elektrische specificatie Onderdeelnummer fabrikant: 57BLR90-24-01-HG50 Fase: 3 Polen: 4 Nominale spanning: 24V Nominale snelheid: 70±10%RPM N..
vanaf
€0,00
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Digitale Brushless DC Motor Driver 24-48VDC Max 15.0A 400W
Digitale Brushless DC Motor Driver 24-48VDC Max 15.0A 400W
Deze 24-48VDC 400W borstelloze motordriver is een onafhankelijk door STEPPERONLINE ontwikkelde driver voor moderne industriële automatische bestu..
vanaf
€51,06
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
S-serie Nema 24 bipolair 1,8deg 4,2Nm (594,77oz.in) 4,2A 60x60x100mm 4 draden
S-serie Nema 24 bipolair 1,8deg 4,2Nm (594,77oz.in) 4,2A 60x60x100mm 4 draden
Dit is de sterkste Nema 24 stappenmotor CNC met een staphoek van 1,8graden en een afmeting van 60x60x100mm. Hij heeft 4 draden, trekt 4,2 A per fase e..
vanaf
€28,49
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Geborstelde 24V DC reductiemotor 45Nm(6372.52oz.in) 9,8RPM met 184:1 planetaire versnellingsbak IP66 155°C [311°F]
Geborstelde 24V DC reductiemotor 45Nm(6372.52oz.in) 9,8RPM met 184:1 planetaire versnellingsbak IP66 155°C [311°F]
Dit is een 24V-reductiemotor die een nominaal koppel van 45Nm(6372,52oz.in) genereert bij een snelheid van 9,8rpm. Deze motor wordt geleverd met een 1..
vanaf
€80,13
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Geborsteld 24V 150W 7,16Nm(1013,94oz.in) 200RPM met 15:1 tandwielkast DC-reductiemotor
Geborsteld 24V 150W 7,16Nm(1013,94oz.in) 200RPM met 15:1 tandwielkast DC-reductiemotor
Dit is een 24V 150W DC-reductiemotor met een flens van 90x90mm. De ingebouwde 15:1 tandwielkast brengt snelheid en koppel naar 200rpm en 7,16Nm(1013,9..
vanaf
€40,45
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
24V 120W 150RPM BLDC Motor met Tandwielkast 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak
24V 120W 150RPM BLDC Motor met Tandwielkast 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak
Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 20:1 andwielkast brengt snelheid en koppel naar 150rpm en 5,..
vanaf
€47,37
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
24V 60W 300RPM BLDC Motor met Tandwielkast 1,55Nm(219,50oz.in) 10:1 Spur Versnellingsbak
24V 60W 300RPM BLDC Motor met Tandwielkast 1,55Nm(219,50oz.in) 10:1 Spur Versnellingsbak
Dit is een 24V 60W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 10:1 andwielkast brengt snelheid en koppel naar 300rpm en 1,5..
vanaf
€38,78
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

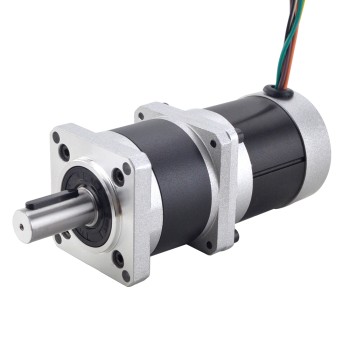

24V 172W 350RPM BLDC Motor met Tandwielkast 4.00Nm (566.45oz.in) 10:1 Hoge Precisie Tandwielkast
