24V 120W 150RPM BLDC Motor met Tandwielkast 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak

24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
24V 120W 150RPM Borstelloze gelijkstroommotor met versnellingsbak 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak - F55B120-24GU-30S/5GU20KB | StepperOnline
F55B120-24GU-30S/5GU20KB
Type uitgaande asSpiebaan
Nominale spanning(V)24
Nominale stroom(A)6.50
Framemaat(mm)90 x 90
Vraag

Downloads

F55B120-24GU-30S_5GUXXKB_Manual.pdfPDF · 1.27MBF55B120-24GU-30S_5GU20KB_Full_Datasheet.pdfPDF · 59.99KBF55B120-24GU-30S_5GU20KB.STEPSTEP · 2.84MBLog in om te downloaden
Dezelfde serie
ModelType uitgaande asNominale spanning(V)Nominale stroom(A)Framemaat(mm)PrijsVoorraad
57BLR50-24-01-HG10Spiebaan245.00Nema 23 (57 x 57)€0,00Op voorraad
57BLR70-24-02-HG100Spiebaan2410.40Nema 23 (57 x 57)€59,57Op voorraad
57BLR90-24-01-HG100Spiebaan2414.00Nema 23 (57 x 57)€63,82Op voorraad
57BYA74-24-01-PG100Spiebaan245.70⌀57€63,28Op voorraad
57BYA74-24-01-PG27Spiebaan245.70⌀57€58,76Op voorraad
F2B15-24GN-30S/2GN100KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN10KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN15KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN200KD241.1060 x 60€25,62Op voorraad
F2B15-24GN-30S/2GN20KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN30KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN3KD241.1060 x 60€23,16Op voorraad
F2B15-24GN-30S/2GN3K-SALED241.1060 x 60€22,95Op voorraad
F2B15-24GN-30S/2GN50KD241.1060 x 60€24,39Op voorraad
F2B15-24GN-30S/2GN50K-SALED241.1060 x 60€24,17Op voorraad
F2B15-24GN-30S/2GN5KD241.1060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN100KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN10KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN15KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN200KD480.6060 x 60€25,62Op voorraad
F2B15-48GN-30S/2GN20KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN30KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN3KD480.6060 x 60€23,16Op voorraad
F2B15-48GN-30S/2GN50KD480.6060 x 60€24,39Op voorraad
F2B15-48GN-30S/2GN5KD480.6060 x 60€23,16Op voorraad
F2B40-24GL-30S/2GL150RCHol242.5060 x 60€37,90Op voorraad
F2B40-24GL-30S/2GL30RCHol242.5060 x 60€37,90Op voorraad
F3B40-24GN-30S/3GN100KSpiebaan242.5070 x 70€30,70Op voorraad
F3B40-24GN-30S/3GN10KSpiebaan242.5070 x 70€27,90Op voorraad
F3B40-24GN-30S/3GN15KSpiebaan242.5070 x 70€27,90Op voorraad
Alles in de categorie bekijken
24V 120W 150RPM BLDC Motor met Tandwielkast 5,04Nm(713,72oz.in) 20:1 Spur Versnellingsbak
Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 20:1 andwi... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€47,37
5 + €46,03
10 + €44,76
50 + €43,56
100 + €42,42

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 20:1 andwielkast brengt snelheid en koppel naar 150rpm en 5,04Nm(713,72oz.in). Vanwege de compacte structuur, het hoge rendement, het lage geluidsniveau, de lange levensduur en de sterke bestuurbaarheid worden borstelloze DC-reductiemotoren veel gebruikt in industriële automatisering, huishoudelijke apparaten, medische apparatuur, auto-industrie en ruimtevaart, enz.

De aanbevolen BLDC-driver die bij deze motor past, is BLD-510B.

Elektrische specificaties

  • P/N: F55B120-24GU-30S/5GU20KB
  • Het aantal motorfase: 3
  • Het aantal motorpolen: 10
  • Nominale stroom: 6.50A
  • Nominale spanning: 24V
  • Nominale snelheid: 150rpm
  • Nominaal koppel: 5,04Nm(713,72oz.in)
  • Nullaststroom: 0,90A
  • Nominaal vermogen: 120W
  • Isolatieklasse: E 120°C[248°F]
  • Isolatieweerstand: 50MΩ Min @500V
  • Levensduur: meer dan 5000 uur

Fysieke specificaties

  • Framegrootte: 90x90mm
  • Totale lengte: 137mm
  • Versnellingsbaktype: Spur Versnellingsbak
  • Overbrengingsverhouding: 20:1
  • Schachttype: Spiebaan
  • Schachtdiameter: Φ15mm
  • Schachtlengte: 38mm
  • Spiebaanlengte van de motor: 25mm
  • Sensor: Hall-sensor
  • Lager: kogel met diepe groef
  • Gewicht: 3,1kg

draad verbinding

1
2
3
4
5
6
7
8
U
W
Hb
Ha
V
-
Hc
+
Geel(dik)
Blauw(dik)
Groen
Geel
Groen(dik)
Zwart
Blauw
Rood
Soort product
Soort product BLDC Motor met Tandwielkast
Elektrische specificatie
Aantal fasen 3
Nominaal vermogen(W) 120
Nominale koppel(Nm) 5.04
Nominale snelheid(rpm) 150
Nominale spanning(V) 24
Nominale stroom(A) 6.50
Stroom zonder belasting(A) 0.9
Fysieke specificatie
Framemaat(mm) 90 x 90
Lichaamslengte(mm) 137
Met versnellingsbak Ja
Overbrengingsverhouding(xx:1) 20
Schacht Diameter(mm) 15
Schachtlengte(mm) 38
Type uitgaande as Spiebaan
Type versnellingsbak Vierkante Spur Versnellingsbak

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
24V 120W 300RPM BLDC Motor met Tandwielkast 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak
24V 120W 300RPM BLDC Motor met Tandwielkast 3,08Nm(436,16oz.in) 10:1 Spur Versnellingsbak
Dit is een 24V 120W borstelloze DC-reductiemotor met een flens van 90x90mm. De ingebouwde 10:1 andwielkast brengt snelheid en koppel naar 300rpm en 3,..
vanaf
€45,27
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

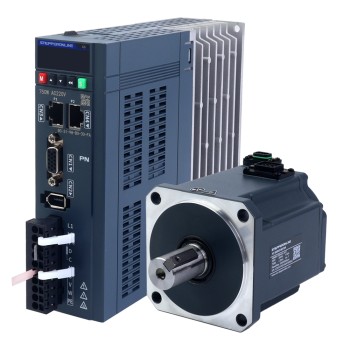

A6-serie 750W PROFINET AC-servomotorset 3000rpm 2,39Nm 17-bits absolute encoder IP67
A6-serie 750W PROFINET AC-servomotorset 3000rpm 2,39Nm 17-bits absolute encoder IP67
Dit is een AC-servomotor en driverkit uit de A6-serie, bestaande uit een 220VAC 750W-motor en een eenfasige 220V 750W-servodriver die PROFINET-communi..
vanaf
€193,54
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
3m(118,11") encoderkabel met accubak voor 17-bit servomotor uit de A6-serie
3m(118,11") encoderkabel met accubak voor 17-bit servomotor uit de A6-serie
Encoder-aansluitkabel van 3m voor 17-bit AC-servomotor uit de A6-serie. 3 meter (118,11inch) kabel voor servomotor (er zijn ook 5m en 10m kabels om..
vanaf
€10,08
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
TG serie 60mm 100:1 Planetaire Tandwielkast Backlash 15arc-min voor servomotoren
TG serie 60mm 100:1 Planetaire Tandwielkast Backlash 15arc-min voor servomotoren
Deze zeer nauwkeurige 60 mm planetaire Tandwielkast behoort tot de TG-serie, met een overbrengingsverhouding van 100:1 en een speling van maximaal 15a..
vanaf
€42,65
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

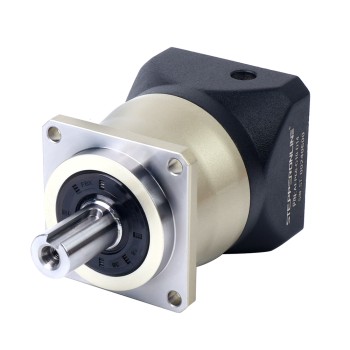

AEP-serie 60mm 10:1 spiraalvormige planetaire versnellingsbak speling 5arcmin voor servomotoren IP65
