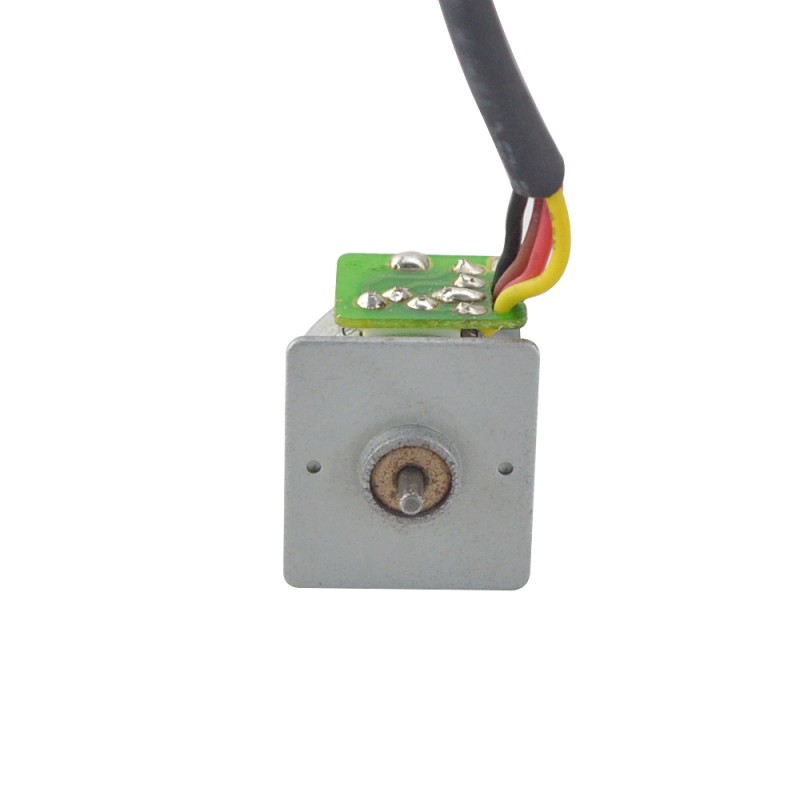

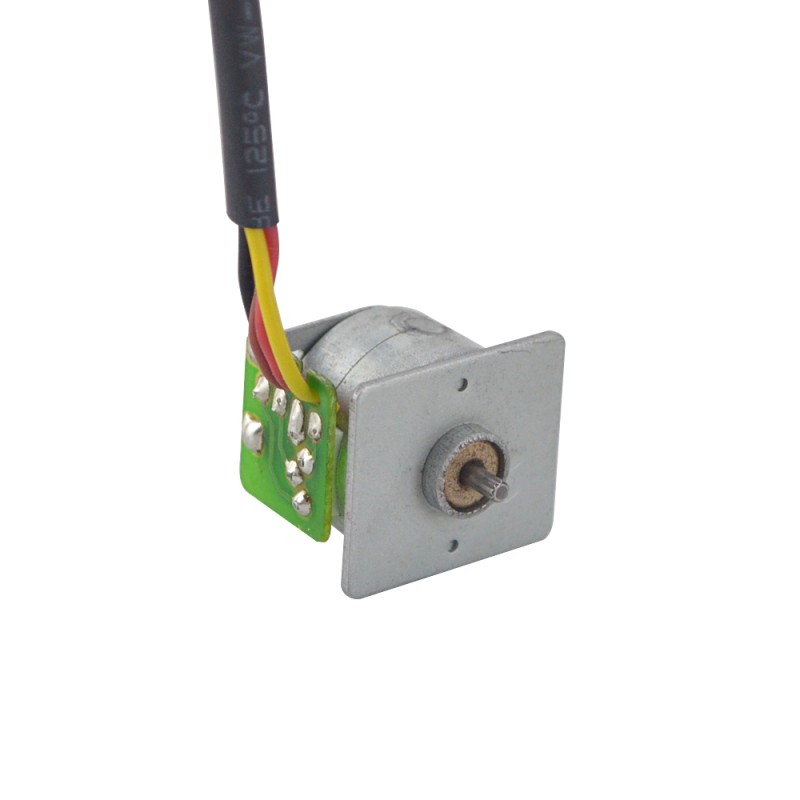

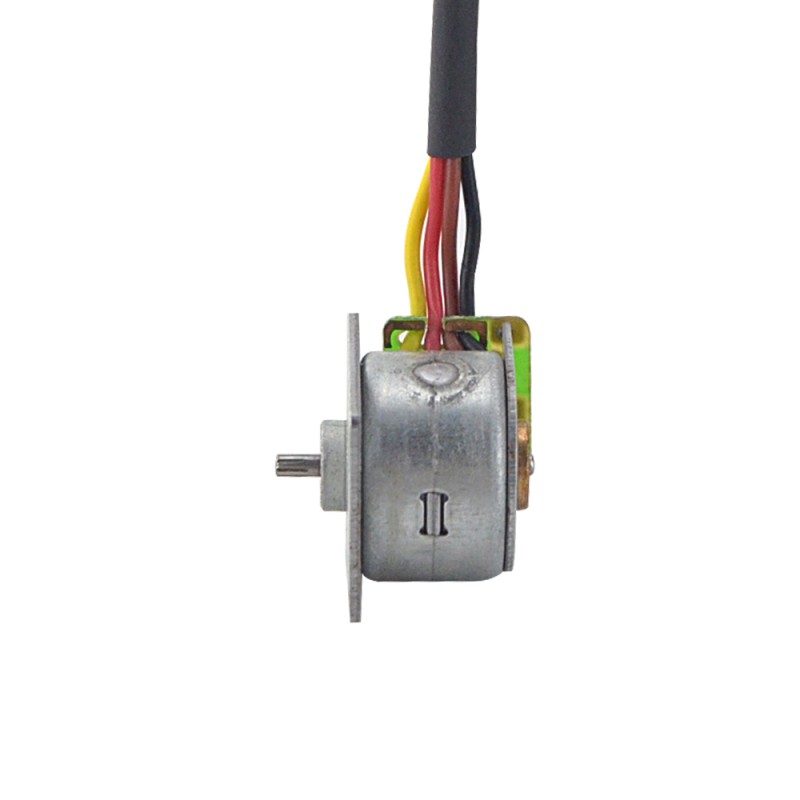

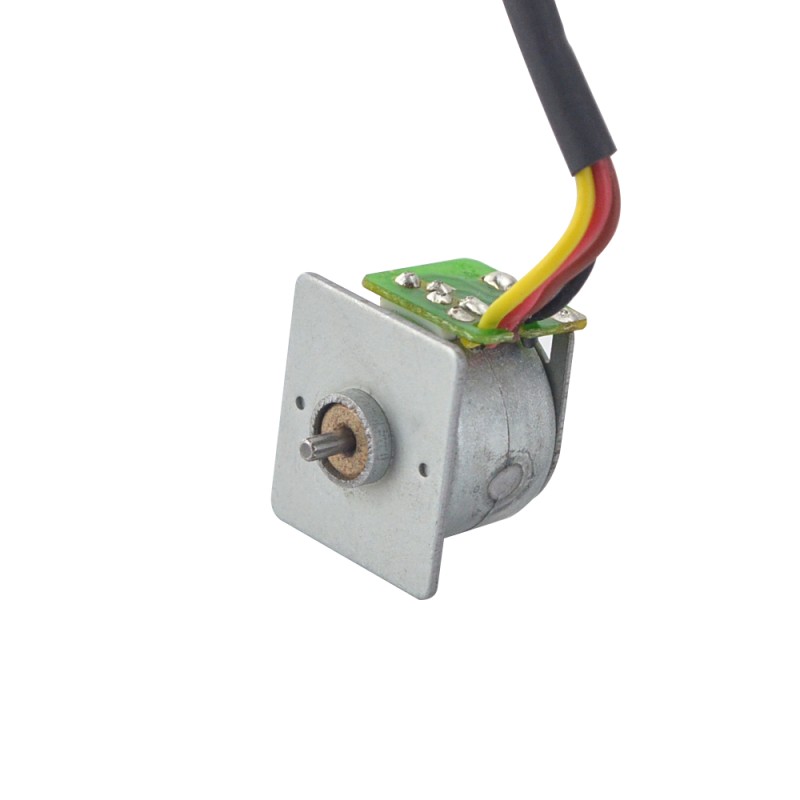

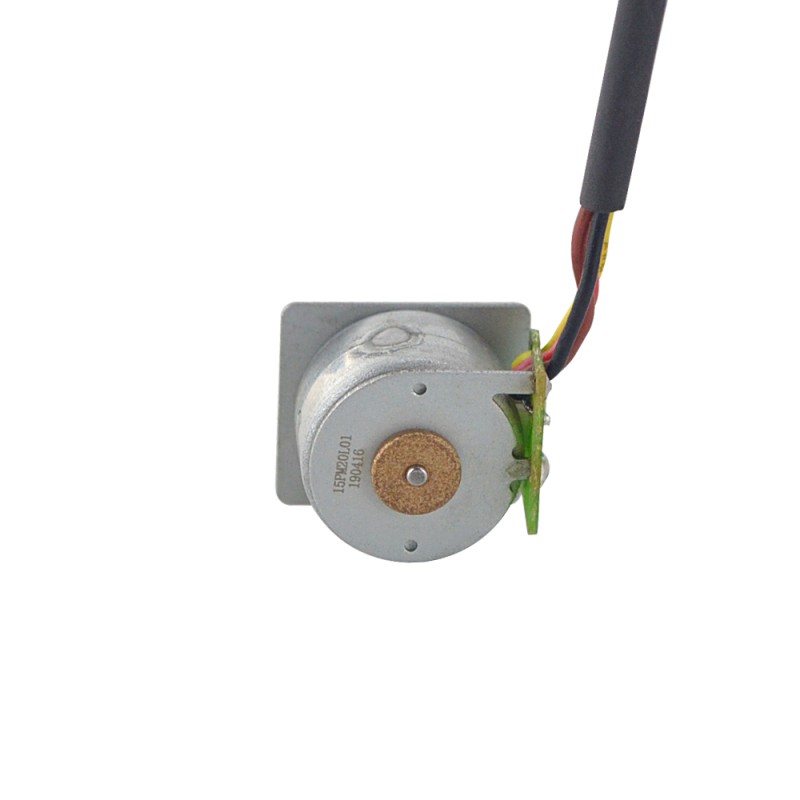

Name: Φ15x12mm PM stappenmotor 18deg 2.45mN.m(0.347oz.in) 0.04A 4 draden
Brand: STEPPERONLINE
SKU: 15PM20L01
Price: 0.70 EUR
Availability: InStock

Φ15x12mm PM stappenmotor 18deg 2.45mN.m(0.347oz.in) 0.04A 4 draden

15PM20L01

Schacht Diameter(mm)1.5

Schachtlengte(mm)4.5

Nominale stroom(A)0.04

Stap Hoek(deg.)18

Vraag

Downloads

15PM20L01.pdfPDF · 144.75KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Nominale stroom(A)	Stap Hoek(deg.)	Prijs	Voorraad
15PM20L01	1.5	4.5	0.04	18	€0,70	Op voorraad

Φ15x12mm PM stappenmotor 18deg 2.45mN.m(0.347oz.in) 0.04A 4 draden

Elektrische specificatie Onderdeelnummer fabrikant: 15PM20L01 Motortype: PM-stappenmotor Fase: ... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€0,70

5 + €0,65

10 + €0,63

50 + €0,61

100 + €0,58

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 15PM20L01
Motortype: PM-stappenmotor
Fase: 2
Staphoek: 18deg
Nominale stroom/fase: 0.04A
Vasthoudkoppel: 2.45mN.m (0.347oz.in)
Vasthoudkoppel: 0.98mN.m (0.139oz.in)
Faseweerstand: 300±7%ohms (20℃)
Isolatieklasse: B 130°C[266°F]
Inductantie: 58mH±20% (1KHz)
Traagheid rotor: Minder dan 1.0g.^cm2
Het leven: 3000h MIN (20℃, 600 pps)

Fysieke Specificatie

Framegrootte: Φ15mm
Lichaamslengte: 12mm
Schacht Diameter: Φ1.5mm
Schachtlengte: 4.5mm

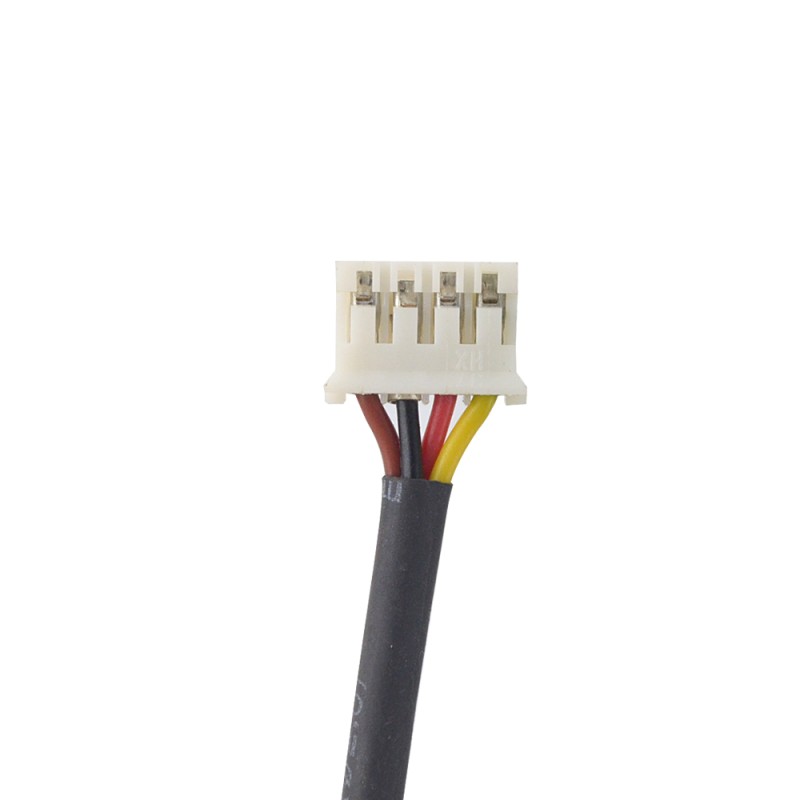

Aantal draden: 4 met connector PH4Y 2.0
Loodlengte: 50mm
Gewicht: 10.3g

Aansluiting

A+	A-	B+	B-
Geel	Zwart	Rood	Bruin

Soort product
Soort product	PM roterende stappenmotor
Elektrische specificatie
Aantal fasen	2
Detentiekoppel(oz.in)	0.139
Fase Weerstand(ohms)	300
Houdkoppel(mN.m)	2.45
Houdkoppel(oz.in)	0.347
Inductantie(mH)	58
Nominale stroom(A)	0.04
Stap Hoek(deg.)	18
Vasthoudkoppel(mN.m)	0.98
Fysieke specificatie
Aantal kabels	4
Framemaat(mm)	Φ15
IP-classificatie	30
Lichaamslengte(mm)	12
Loodlengte(mm)	50
Schacht Diameter(mm)	1.5
Schachtlengte(mm)	4.5
