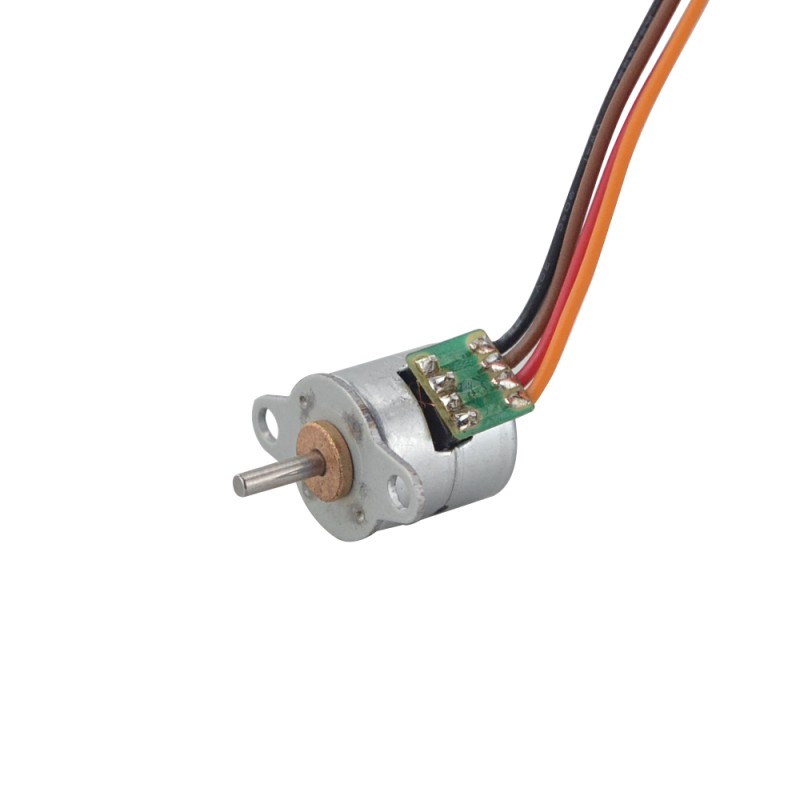

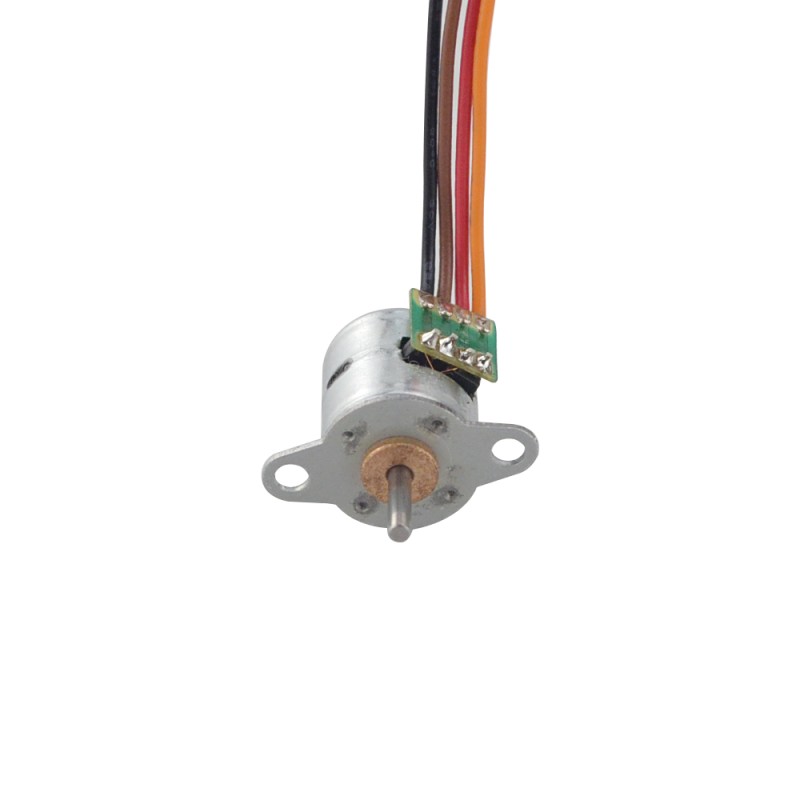

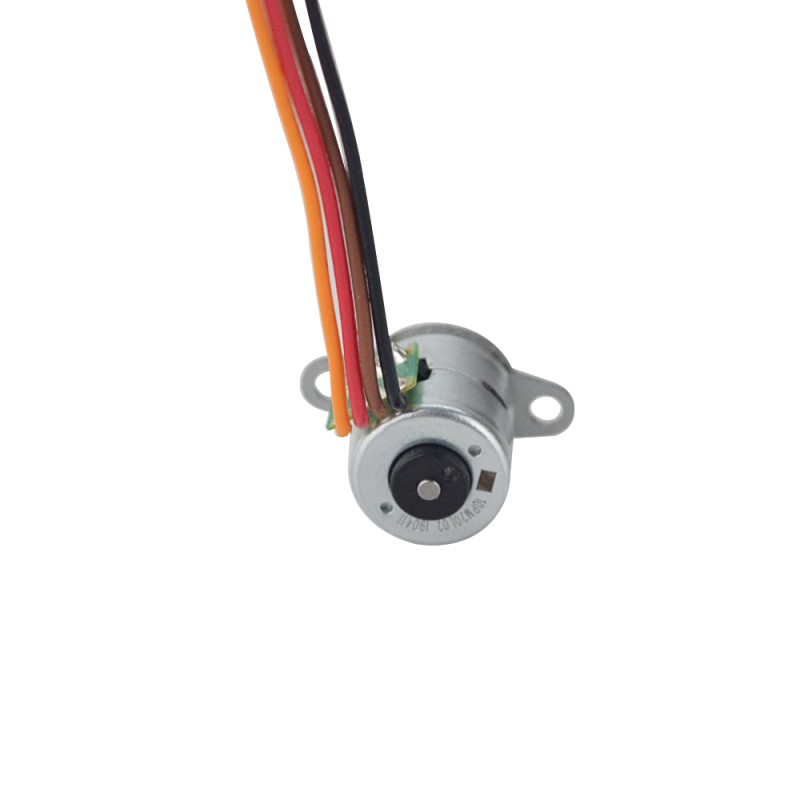

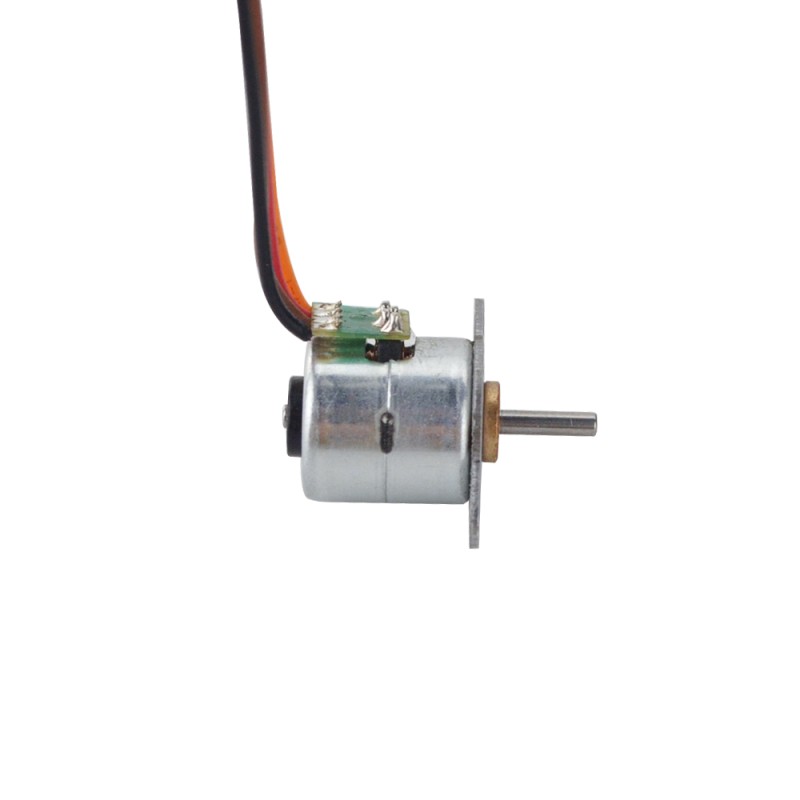

Name: Φ10.25x11mm PM stappenmotor 18deg 1.96mN.m(0.278oz.in) 0.2A 4 draden
Brand: STEPPERONLINE
SKU: 10PM20L02
Price: 3.50 EUR
Availability: InStock
Rating: 4 (1 reviews)

Φ10.25x11mm PM stappenmotor 18deg 1.96mN.m(0.278oz.in) 0.2A 4 draden

10PM20L02

Schacht Diameter(mm)1.5

Schachtlengte(mm)7

Nominale stroom(A)0.2

Stap Hoek(deg.)18

Vraag

Downloads

10PM20L02.pdfPDF · 140.11KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Nominale stroom(A)	Stap Hoek(deg.)	Prijs	Voorraad
10PM20L02	1.5	7	0.2	18	€3,50	Op voorraad

Φ10.25x11mm PM stappenmotor 18deg 1.96mN.m(0.278oz.in) 0.2A 4 draden

Elektrische specificatie Onderdeelnummer fabrikant: 10PM20L02 Motortype: PM-stappenmotor Fase: ... Lees meer

1 beoordeling(en) • Geef beoordeling

vanaf

€3,50

5 + €3,25

10 + €3,14

50 + €3,03

100 + €2,93

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 10PM20L02
Motortype: PM-stappenmotor
Fase: 2
Staphoek: 18deg
Nominale stroom/fase: 0.2A
Vasthoudkoppel: 1.96mN.m (0.278oz.in)
Vasthoudkoppel: 0.98mN.m (0.139oz.in)
Faseweerstand: 26±7%ohms (20℃)
Isolatieklasse: B 130°C[266°F]
Inductantie: 3.8mH±20% (1KHz)
Rotor Traagheid: Minder dan 1.0g.^cm2
Het leven: 3000h MIN (20℃, 100pps)

Fysieke Specificatie

Framegrootte: Φ10.25mm
Lichaamslengte: 11mm
Schacht Diameter: Φ1.5mm
Schachtlengte: 7mm

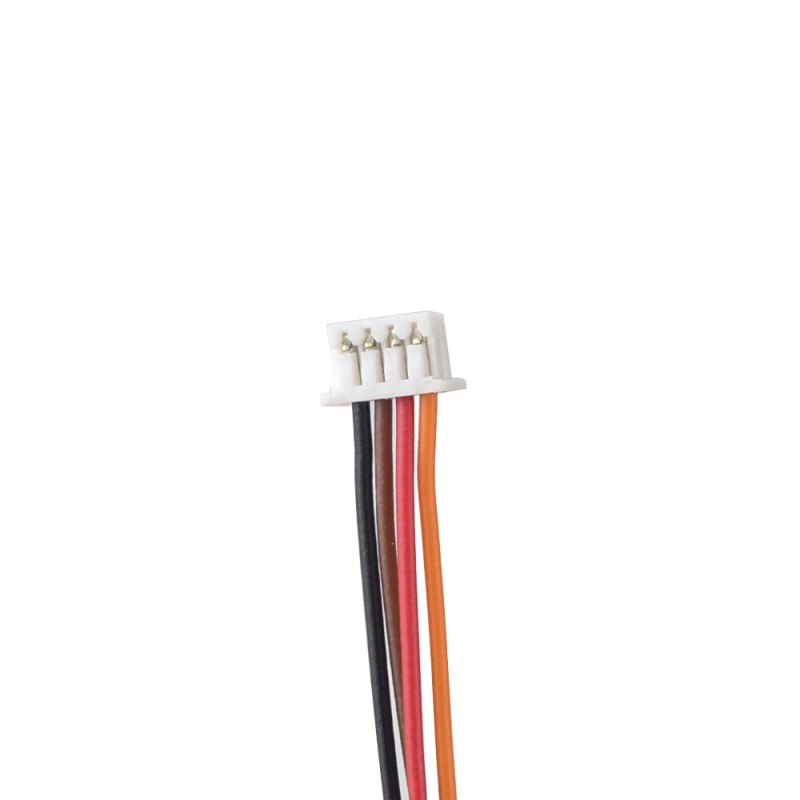

Aantal draden: 4 met connector Molex-4Y
Loodlengte: 100mm
Gewicht: 5.5g

Aansluiting

A+	A-	B+	B-
Rood	Zwart	Bruin	Oranje

Soort product
Soort product	PM roterende stappenmotor
Elektrische specificatie
Aantal fasen	2
Detentiekoppel(oz.in)	0.139
Fase Weerstand(ohms)	26
Houdkoppel(mN.m)	1.96
Houdkoppel(oz.in)	0.278
Inductantie(mH)	3.8
Nominale stroom(A)	0.2
Stap Hoek(deg.)	18
Vasthoudkoppel(mN.m)	0.98
Fysieke specificatie
Framemaat(mm)	Φ10.25
IP-classificatie	30
Lichaamslengte(mm)	11
Loodlengte(mm)	100
Schacht Diameter(mm)	1.5
Schachtlengte(mm)	7
