NMRVS30-G15-D9 Uit productie
Overbrengingsverhouding(xx:1)15
Type versnellingsbakWormwielkast
Diameter ingaande as(mm)9
Downloads
Dezelfde serie
| Model | Overbrengingsverhouding(xx:1) | Type versnellingsbak | Diameter ingaande as(mm) | Prijs | Voorraad | |
|---|---|---|---|---|---|---|
| 1-CL57Y-S12 Uit productie | — | — | — | — | — | |
| 1-CL57Y-S20 Uit productie | — | — | — | — | — | |
| 1-CL57Y-S30A Uit productie | — | — | — | — | — | |
| 1-CLYS20 Uit productie | — | — | — | — | — | |
| 1-CLYS30 Uit productie | — | — | — | — | — | |
| 1-CLYS30-1M5 Uit productie | — | — | — | — | — | |
| 1-CLYS30S-V20 Uit productie | — | — | — | — | — | |
| 1-CLYS40 Uit productie | — | — | — | — | — | |
| 1-DM542T-24HS34 Uit productie | — | — | — | — | — | |
| 1-DM542T-24HS39 Uit productie | — | — | — | — | — | |
| 1-DM556S-24HS39 Uit productie | — | — | — | — | — | |
| 11C13S0754ED3-013RS Uit productie | — | — | — | — | — | |
| 11E13S0754ED2-100RS Uit productie | — | — | — | — | — | |
| 11E18S0754ED2-101RS Uit productie | — | — | — | — | — | |
| 11E18S0754FD3-250RS Uit productie | — | — | — | — | — | |
| 11E18S0754GD3-250RS Uit productie | — | — | — | — | — | |
| 11E20S0674AA2-100RS Uit productie | — | — | — | — | — | |
| 11E20S0674ED2-100RS Uit productie | — | — | — | — | — | |
| 11HS12-0674D2-PG27 Uit productie | — | 26.85 | Economische Planetaire | — | — | |
| 11HS12-0674S-PG100 Uit productie | — | 99.548 | Economische Planetaire | — | — | |
| 11HS20-0674D-PG14-AR3 Uit productie | — | 13.73 | Economische Planetaire | — | — | |
| 11HS20-0714S-PG100 Uit productie | — | 99.05 | Economische Planetaire | — | — | |
| 11N13S0754AA2-100RS Uit productie | — | — | — | — | — | |
| 11N13S0754QE2-150RS Uit productie | — | — | — | — | — | |
| 11N18S0754ED3-250RS Uit productie | — | — | — | — | — | |
| 11N20S0674AA2-100RS Uit productie | — | — | — | — | — | |
| 14E13S0574JE3-150RS Uit productie | — | — | — | — | — | |
| 14E13S0574QE3-150RS Uit productie | — | — | — | — | — | |
| 14E17S0914JE3-250RS Uit productie | — | — | — | — | — | |
| 14E17S0914QE3-250RS Uit productie | — | — | — | — | — |

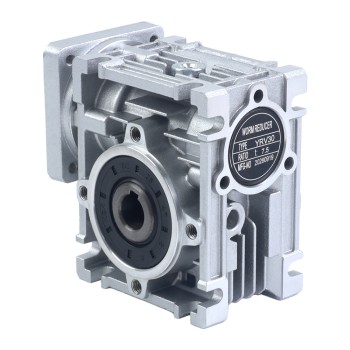

Deze motor is stopgezet vanwege een verkoopaanpassing. Het vervangende model is YRV30-G15-D9.
Wilt u meer weten over het verschil tussen oude en nieuwe wormwielen,
lees dit artikel.
lees dit artikel.
Wormwielkasten worden over het algemeen aanbevolen voor installatie van het type B3. Als u andere installatietypes gebruikt, neem dan contact met ons op voor maatwerk. Houd er rekening mee dat de levertijd dienovereenkomstig kan variëren.
15:1 Wormwiel Tandwielkast NMRVS30 Wormwiel Speed Reducer 9mm ingang as diameter
De maat van deze versnellingsbak is 57mmx57mm en de diameter van de ingaande as is 9mm. Deze wormwielkast is ontworpen voor de Nema 23 stappenmotor of andere 57mmx57mm motoren. De uitgaande as is 90° gedraaid ten opzichte van de aandrijfas. Naast de grote kasten betekent de no gap-structuur van de kast een onderhoudsvrije, hermetisch afgesloten kast. Het voorkomt dat het smeermiddel gemakkelijk verloren gaat, slecht wordt en vervangen wordt.
Kenmerken
- Hoog koppel en hoge sterkte
- Wormwiel: Brons Cu Sn12 Ni2 (UNI7013-10)
- Uitstekende mechanische sterkte en bijzonder licht van gewicht
- Aluminium eenheden worden compleet met synthetische olie geleverd en maken universele montageposities mogelijk, zonder dat de hoeveelheid smeermiddel hoeft te worden aangepast
Specificaties tandwielkast
- Onderdeelnummer: NMRVS30-G15-D9
- Type versnellingsbak: Wormwielkast
- Materiaal tandwiel: Gelegeerd staal
- Overbrengingsverhouding: 15:1
- Max.toegestane koppel uitgang: 18Nm (159.31lb-in)
- Uitgang Max. Radiale belasting: 0,86kN
- Type uitgang: Holle boring
- De Diameter van het outputboring: Φ14mm
- Type ingaande as: Zeer belangrijke manier
- De Diameter van de inputschacht: Φ 9mm
- Invoeras Max. Lengte: 25mm
Opmerking
- Ingangssnelheid <=1500rpm aanbevelen.
- Vanwege de hoge speling zijn wormwielkasten niet geschikt voor positioneringstoepassingen.
