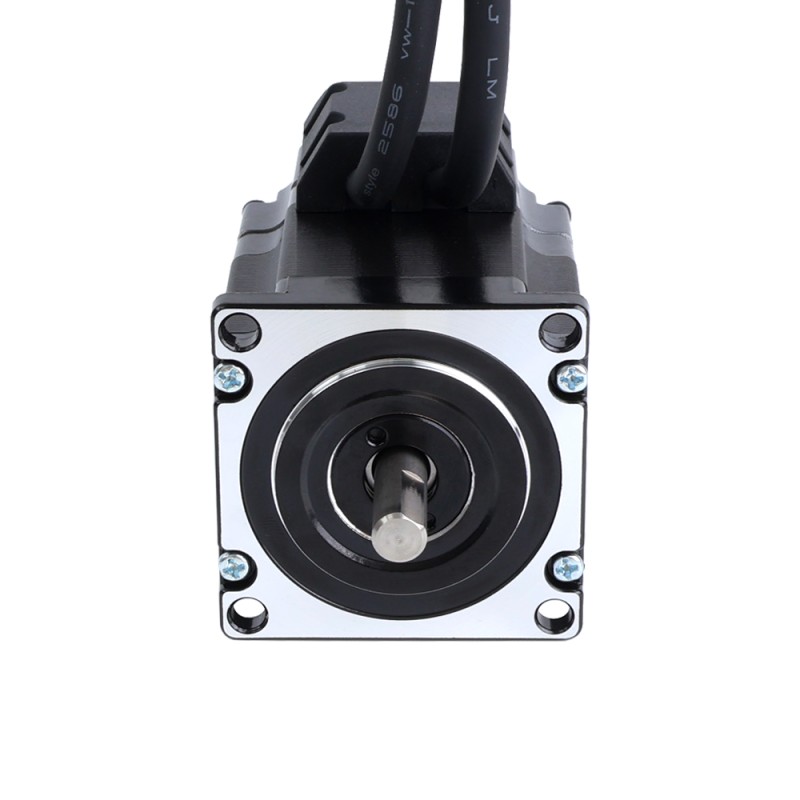

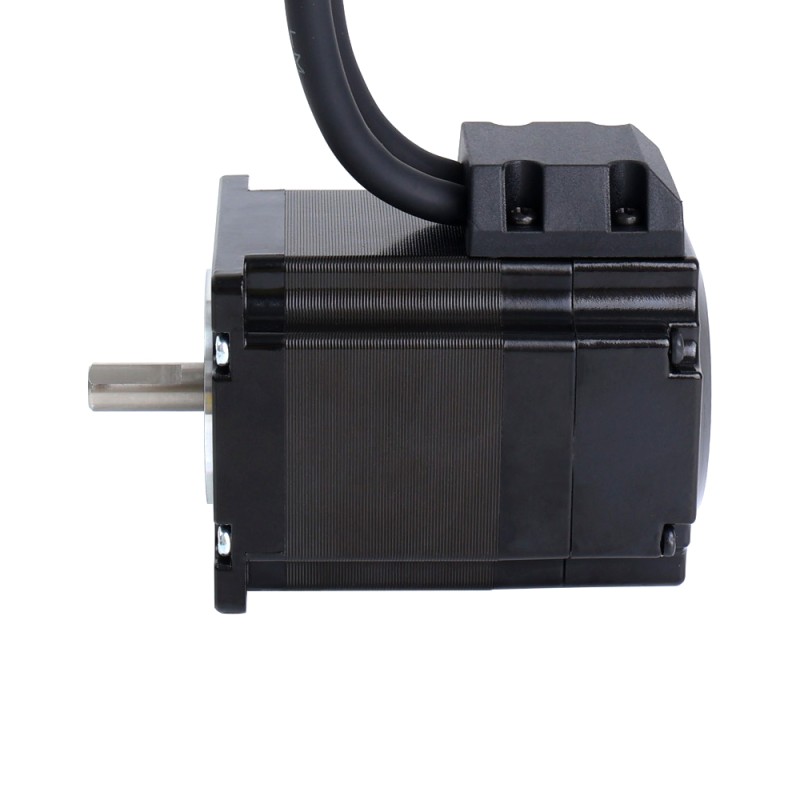

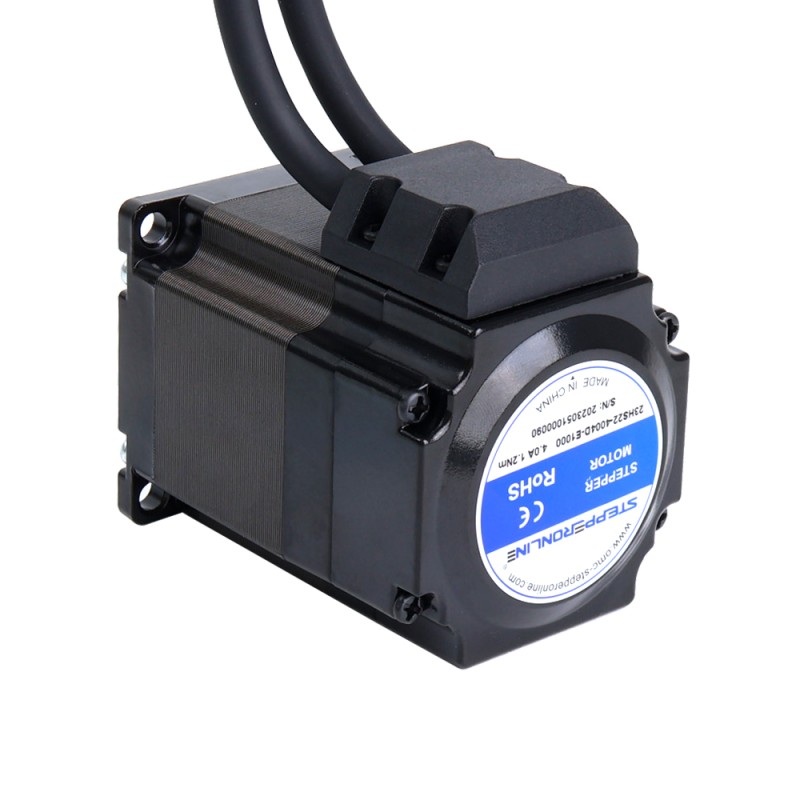

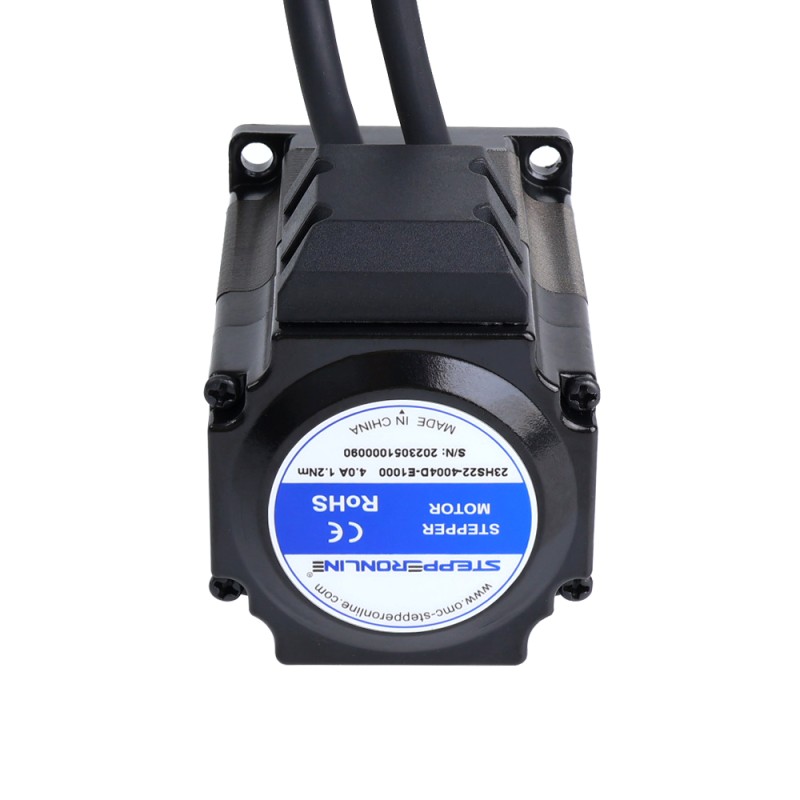

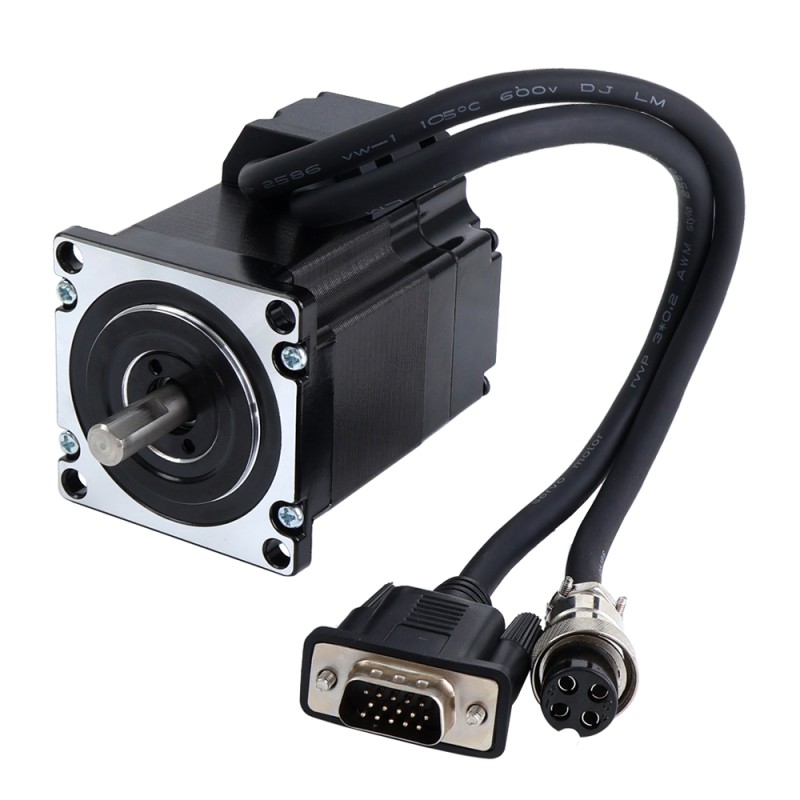

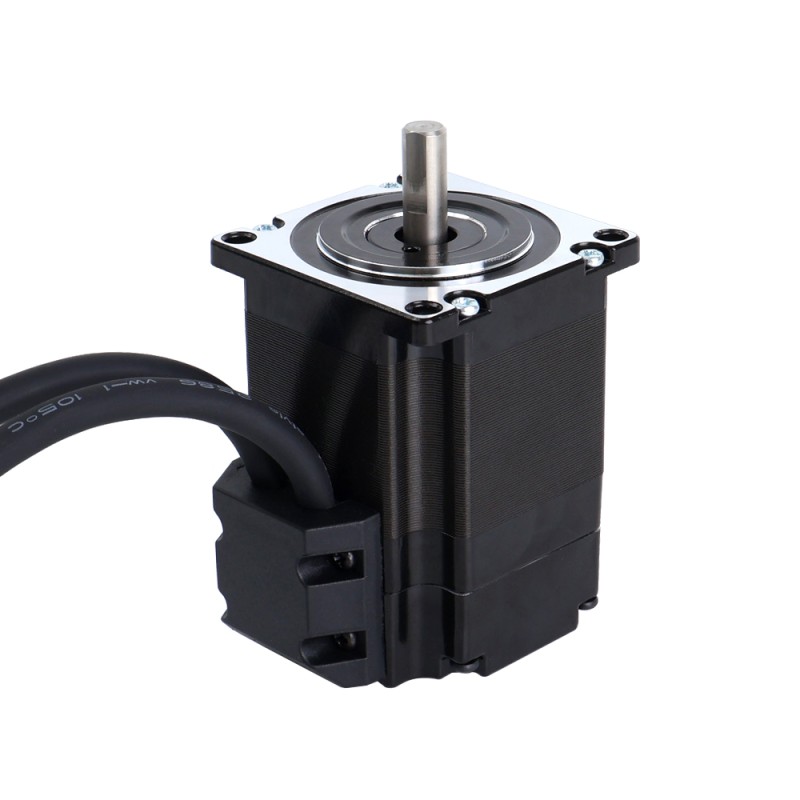

S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)

S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
23HS22-4004D-E1000
Schacht Diameter(mm)8
Schachtlengte(mm)21
Uitgangssignaalkanalen2
Vasthoudkoppel(Ncm)120
Vraag

Downloads

23HS22-4004D-E1000_Full_Datasheet.pdfPDF · 179.48KB23HS22-4004D-E1000.STEPSTEP · 8.78MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
23HS22-2804-ME1K6.35213120€20,86Op voorraad
23HS22-4004-ME1K6.35213120€18,61Op voorraad
23HS22-4004D-E10008212120€22,70Op voorraad
23HS30-2504D-E1000-C18213200€35,46Op bestelling
23HS30-2804-ME1K6.35213185€25,69Op voorraad
23HS30-5004-ME1K6.35213200€21,97Op voorraad
23HS30-5004D-E10008212200€26,05Op voorraad
23HS40-5004-ME1K8213300€25,59Op voorraad
23HS40-5004D-E10008222300€31,49Op voorraad
23HS40-5004D-E1K-1M58212300€27,73Op voorraad
23HS45-4204-ME1K10243300€31,38Op voorraad
23HS45-4204D-E10008212300€32,78Op voorraad
S-serie Nema 23 Closed Loop stappenmotor 1.2 Nm (169.93oz.in) Encoder 1000PPR (4000CPR)
Elektrische specificatie Onderdeelnummer fabrikant: 23HS22-4004D-E1000 Aantal fasen: 2 Staphoek: 1.... Lees meer
7 beoordeling(en) • Geef beoordeling
vanaf
€22,70
5 + €21,76
10 + €20,89
50 + €20,10
100 + €19,36

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 23HS22-4004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 1,2 Nm (169,93oz.in)
  • Nominale stroom/fase: 4.0A
  • Fase Weerstand: 0,5 ohm ± 10%
  • Inductantie: 1,7mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 57 x 57mm
  • Lichaamslengte: 81mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 21mm
  • D-CUT Schachtlengte: 15mm
  • Loodlengte: 300mm
  • Gewicht: 0.83kg

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 0,3V
  • Maximale uitgangsfrequentie: 60kHz

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 0.5
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 169.93
Inductantie(mH) 1.7
Nominale stroom(A) 4.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 120
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 81
Productserie E
Schacht Diameter(mm) 8
Schachtlengte(mm) 21
