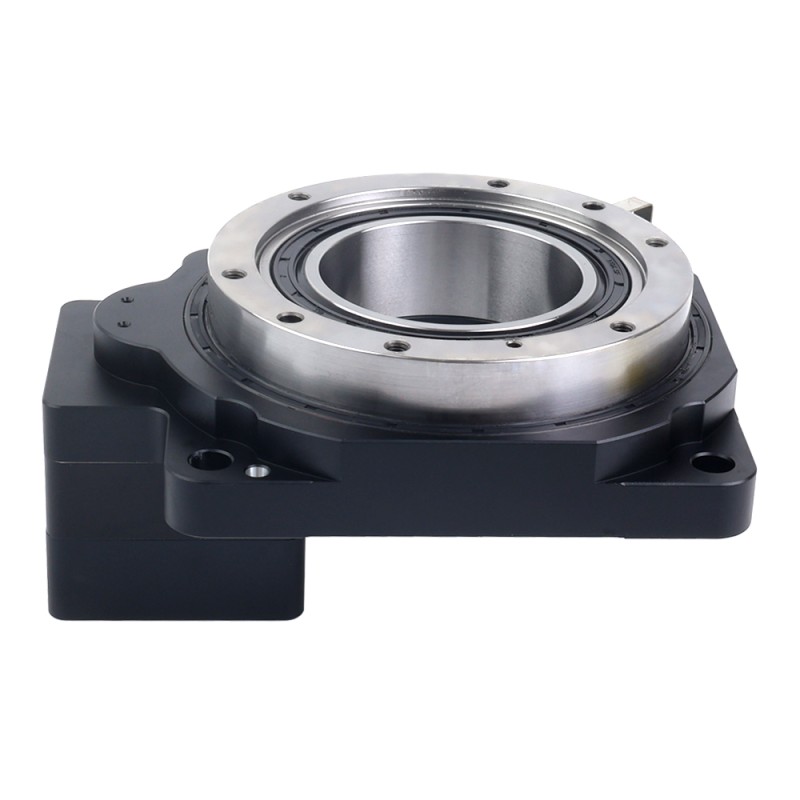

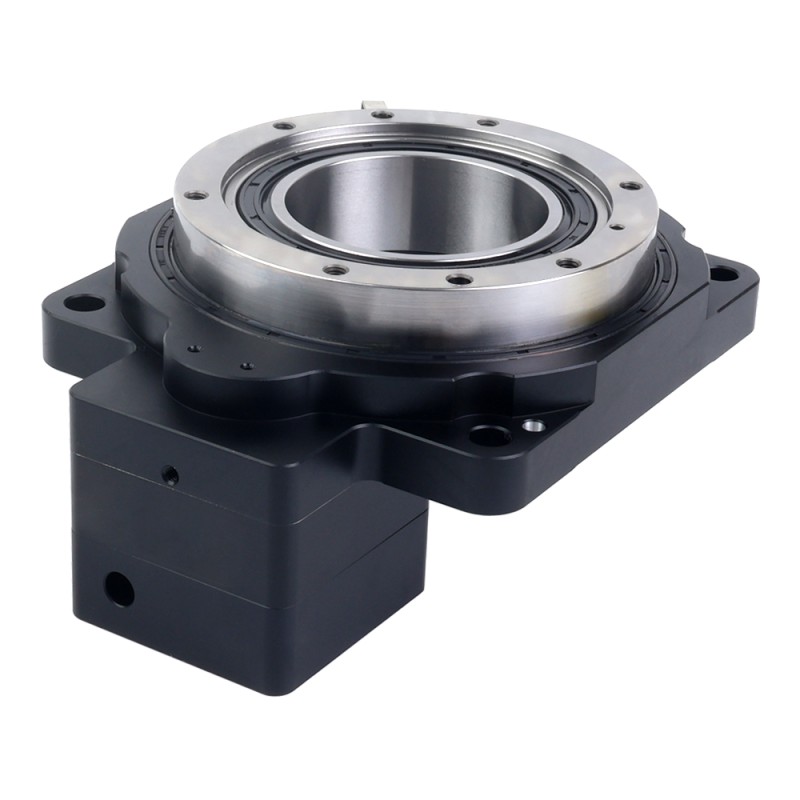

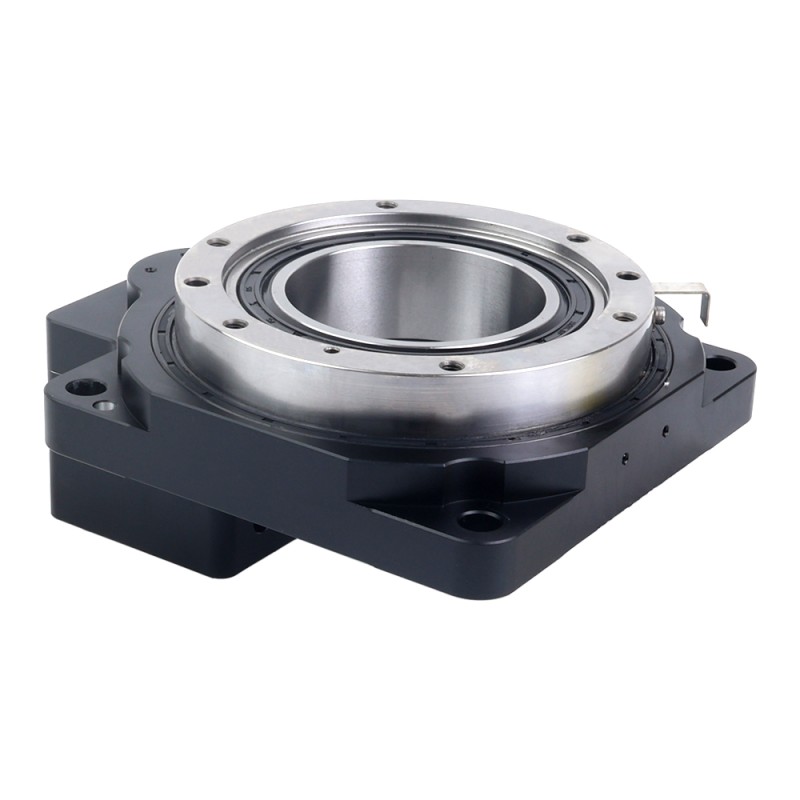

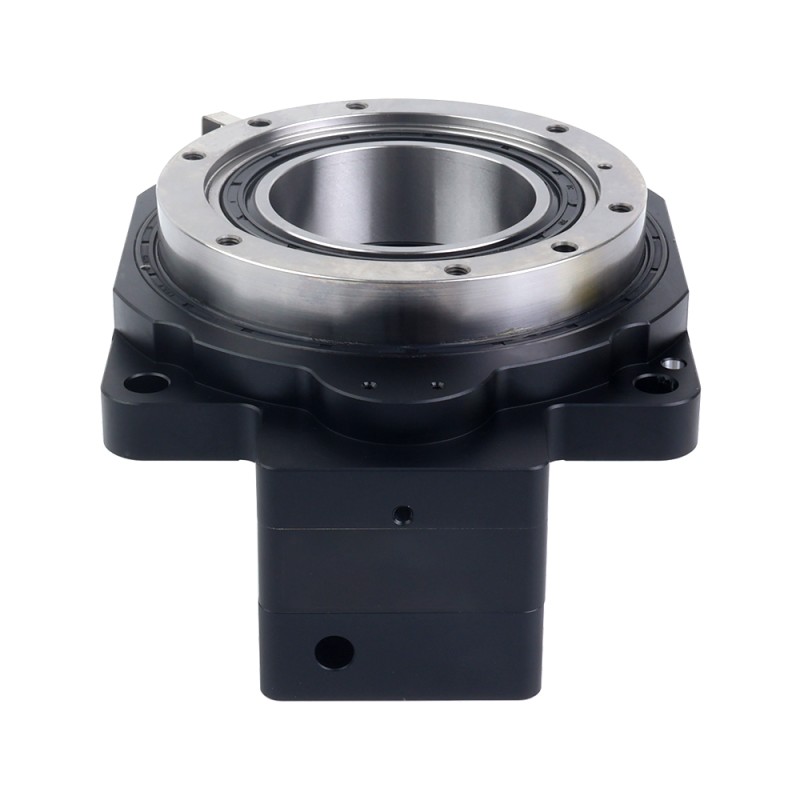

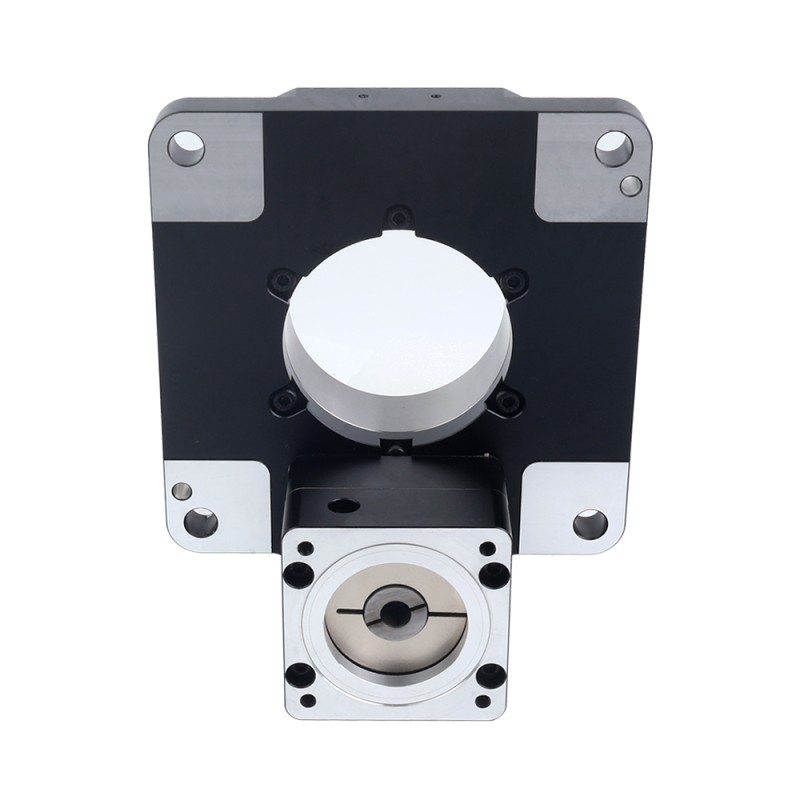

130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor

130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor - HRP130KH-G10-D8 | StepperOnline
HRP130KH-G10-D8
Framemaat(mm)130 x 130
Overbrengingsverhouding(xx:1)10
Versnellingsbaklengte(mm)81
Maximale Axiale Belasting(N)2000
Vraag

Downloads

HRP130_D8.stpSTP · 943.6KBLog in om te downloadenHRP130KH-G10-D8_Full_Datasheet.pdfPDF · 138KB
Dezelfde serie
ModelFramemaat(mm)Overbrengingsverhouding(xx:1)Versnellingsbaklengte(mm)Maximale Axiale Belasting(N)PrijsVoorraad
HRP130KH-G10-D8130 x 13010812000€153,17Op voorraad
HRP130KH-G18-D8130 x 13018812000€153,17Op voorraad
HRP85KH-G10-D885 x 851074.2500€123,39Op voorraad
HRP85KH-G5-D885 x 85574.2500€123,39Op voorraad
130mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor Nema 23 Stappenmotor
Dit holle roterende actuatorplatform is geschikt voor standaard Nema 17 stappenmotoren. Het beschikt... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€153,17
5 + €147,93
10 + €143,04
50 + €138,47
100 + €134,17

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit holle roterende actuatorplatform is geschikt voor standaard Nema 17 stappenmotoren. Het beschikt over een overbrengingsverhouding van 10:1, een toelaatbaar koppel van 4,50Nm(637,25oz.in), een positioneringsnauwkeurigheid van 3arcmin en een herhaalde positioneringsnauwkeurigheid van 15arcsec.
Het gekruiste rollager zorgt voor een hoge precisie, stabiel koppel en een sterk draagvermogen. Het 360-graden holle ontwerp maakt een nauwkeurige positionering in elke hoek mogelijk, compatibel met stappenmotoren of servomotoren. Ideaal voor automatisering, lijmafgifte, verpakking, inspectie, laserprinten, sorteren en robotica.

Fysieke specificaties

  • Onderdeelnummer: HRP60KE-G10-D5
  • Overbrengingsverhouding: 10:1
  • Type versnellingsbak: Holle Roterende Platform
  • Materiaal tandwiel: Gelegeerd staal
  • Eficiencia: 95%
  • Positie nauwkeurigheid: 3arcmin
  • Herhaalde positie nauwkeurigheid: ±15arcsec
  • Toelaatbaar koppel: 4,50Nm(637,25oz.in)
  • Toelaatbaar traagheidsmoment: 5,60Nm(793,03oz.in)
  • Traagheidsmoment: 3500g·cm²
  • Maximale axiale belasting: 280N
  • Aanbevolen axiale belasting: 50N
  • Maximale radiale belasting: 4000N
  • Toegestane uitgangssnelheid: 200rpm
  • Platformparalleliteit: ≤0,010mm
  • Platformsprong: ≤0,010mm
  • Geluid: <=65dB
  • Waterdichtheidsclassificatie: IP40
  • Levensduur: 20.000 uur
  • Smeermethode: Smeervet
  • Platformframegrootte: 60 x 60mm
  • Montageflensgrootte: 42 x 42mm
  • Diameter ingaande as: Φ5mm
  • Maximale lengte ingaande as: 26mm
  • Diameter van holle sectie: 28mm
  • Platformhoogte: 65,5mm
Fysieke specificatie
Diameter ingaande as(mm) 8
Diameter van holle sectie(mm) 62
Framemaat(mm) 130 x 130
IP-classificatie 40
Materiaal tandwiel Gelegeerd staal
Maximale Axiale Belasting(N) 2000
Maximale radiale belasting(N) 4000
Overbrengingsverhouding(xx:1) 10
Passende motorgrootte Nema 23 Stappenmotor
Toelaatbaar Koppel(Nm) 32
Type versnellingsbak Holle Roterende Platform
Versnellingsbaklengte(mm) 81
