YS-serie 1-as 4,30Nm(608,93oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
Deze CNC-kit bevat: 1 x 34HS31-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 4,30Nm(608,93oz.in) m... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€77,54
5 + €75,28
10 + €73,14
50 + €71,13
100 + €69,21

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

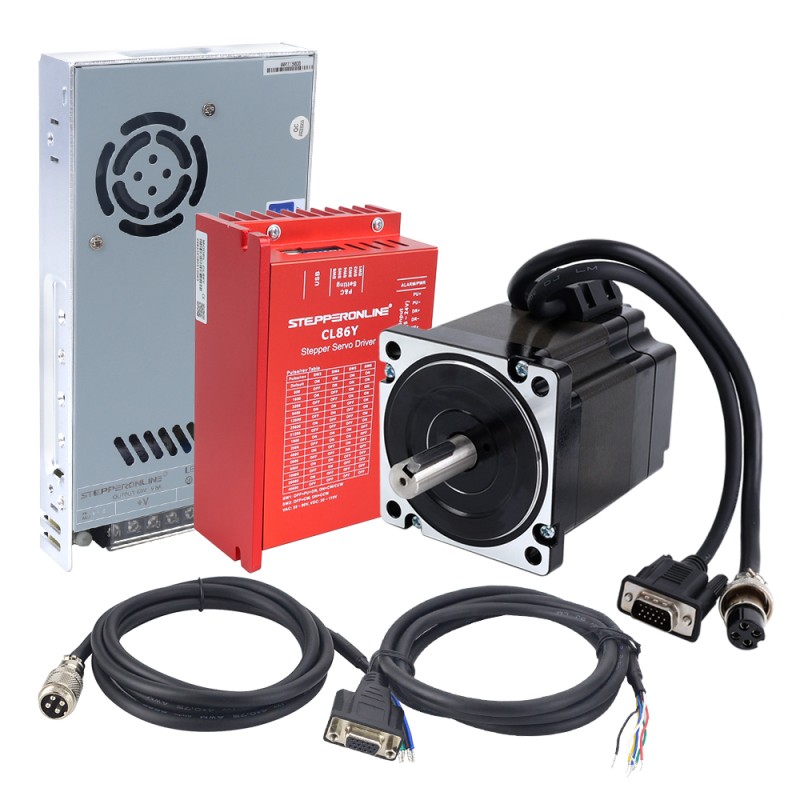

Deze CNC-kit bevat:

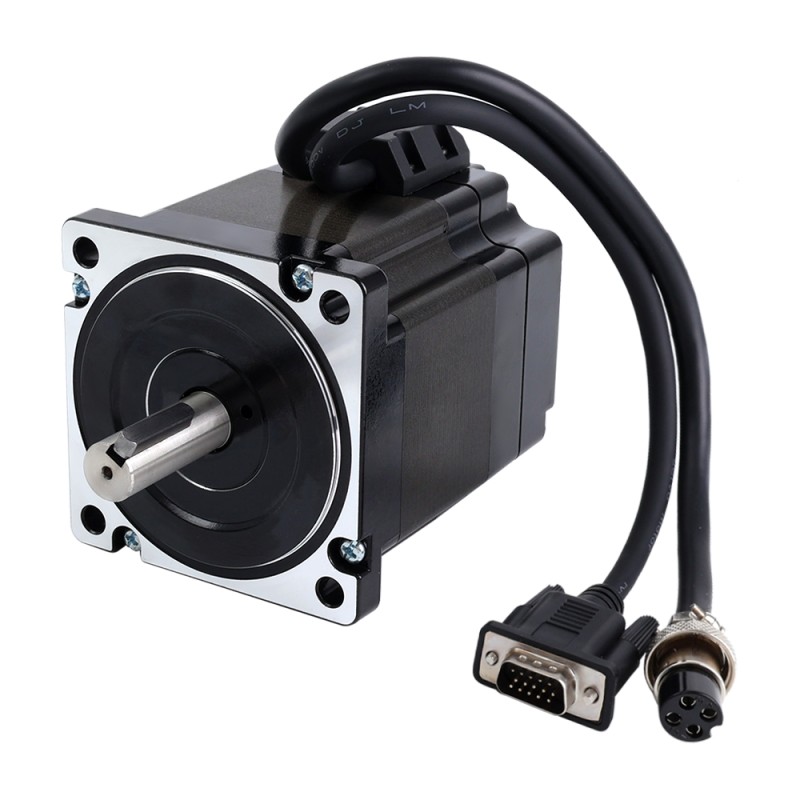

  • 1 x 34HS31-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 4,30Nm(608,93oz.in) met met Encoder 1000PPR(4000CPR)

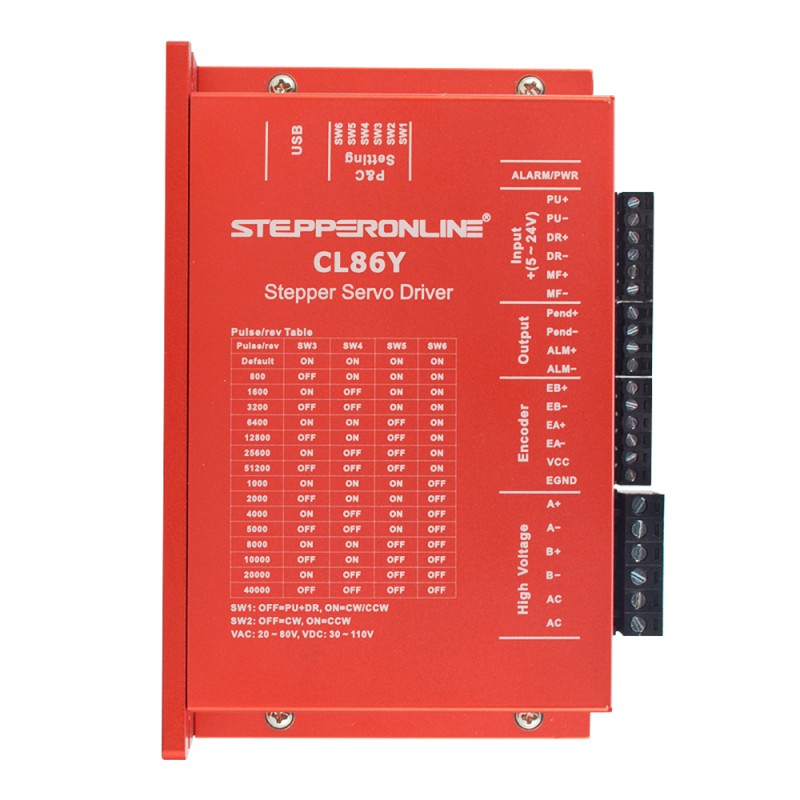

  • 1 x CL86Y: Y Serie Gesloten Lus Stappenmotor Driver 0-8,5A 20-80VAC/30-110VDC voor Nema 34 Stappenmotor
  • 1 x LE-350-60: 350W 60V 5,8A 115/230V Schakelende voeding

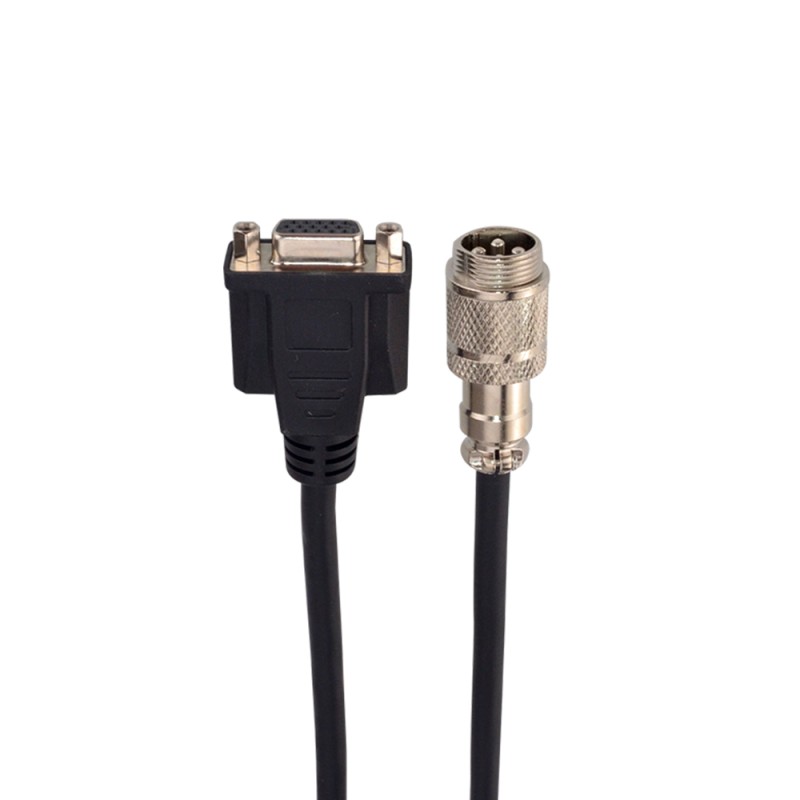

  • 1 x CE2-M2-18: 1,7m(67") Motor AWG18 en Encoder Verlengkabel

Motor Specificaties

  • Onderdeelnummer: 34HS31-6004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1,8deg
  • Houdkoppel: 4,30Nm(608,93oz.in)
  • Nominale stroom/fase: 6,0A
  • Faseweerstand: 0,3ohms± 10%
  • Inductantie: 2,1mH ± 20%(1KHz)
  • Frameformaat: 86 x 86mm
  • Lichaamslengte: 98mm
  • Schacht Diameter: Φ14mm
  • Schacht Lengte: 37mm
  • Lengte spiebaan: 25mm
  • Kabellengte: 300mm
  • Isolatieklasse: B 130°C[266°F]

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 4,2-4,3V
  • Maximale uitgangsfrequentie: 60kHz

Driver Specificaties

  • Uitgangspiekstroom: 0~8,5A(0~6RMS)
  • Ingangsspanning: 20~80VAC/30~110VDC(typisch 48/60VDC)
  • Logische ingangsstroom: 7~20mA
  • Puls ingangsfrequentie: 0~200kHz
  • Pulsbreedte: 2,5μS
  • Isolatieresistentie: 500MΩ

Voeding Specificaties

  • Onderdeelnummer: LE-350-60
  • Ingangsspanning: 115/230VAC ± 20%
  • Ingangsfrequentie: 47-63Hz
  • Ingangsstroom: 40 A / 230VAC
  • Uitgangsspanning: 60V
  • Uitgangsstroom: 5,8A
  • Nominaal uitgangsvermogen: 350W
  • Lekstroom: <0,5mA / 230VAC
  • Afmetingen: 215*115*30mm(L*B*H)
  • Intern EMI-filter
  • Hoge efficiëntie en lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Bescherming tegen overstroom, overspanning, kortsluiting en oververhitting

Motor en Encoder Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 1
Fase Weerstand(ohms) 0.3
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 608.93
Inductantie(mH) 2.1
Ingangsspanning referentie(V) 24 - 80AC / 36 - 110DC
Nominale stroom(A) 6.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel type
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 430
Fysieke specificatie
Framemaat(mm) Nema 34 (86 x 86)
Kabellengte(mm) 2000
Productserie YS -serie
Schacht Diameter(mm) 14
Schachtlengte(mm) 37
Type uitgaande as Spiebaan
Voedingen Voedingen

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
TG serie 60mm 50:1 Planetaire Tandwielkast Backlash 15arc-min voor servomotoren
TG serie 60mm 50:1 Planetaire Tandwielkast Backlash 15arc-min voor servomotoren
Deze zeer nauwkeurige 60mm planetaire Tandwielkast behoort tot de TG-serie, met een overbrengingsverhouding van 50:1 en een speling van maximaal 15arc..
vanaf
€42,65
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
TS-serie 3.0Nm (424.83oz.in) 1-as Closed Loop Stappenmotor CNC Kit Nema 23 Motor & Driver
TS-serie 3.0Nm (424.83oz.in) 1-as Closed Loop Stappenmotor CNC Kit Nema 23 Motor & Driver
Onderdelen in kit 1 x 23HS45-4204D-E1000: 3,0 Nm stappenmotor met gesloten lus 1 x CL57T-V41: Nema 23/Nema 24 Closed loop stappenmotordriver V4.11..
vanaf
€58,55
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

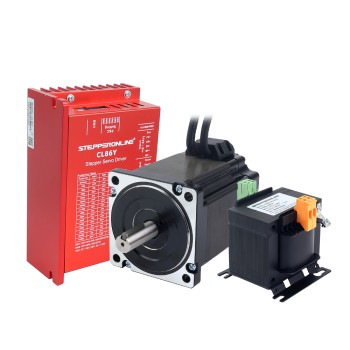

YS-serie 1-as Closed Loop Stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met AC-transformator
YS-serie 1-as Closed Loop Stappenmotor CNC-kit 6,50Nm(920,48oz.in) Nema 34-motor met AC-transformator
Deze CNC-kit bevat: 1 x 34HS39-6004D-E1K-1M5: S-serie Nema 34 gesloten lus stappenmotor 6,50Nm(920,48oz.in) encoder 1000PPR (4000CPR) 1 x CL86Y: Y..
vanaf
€81,88
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
5:1 Wormwiel Tandwielkast NMRVS40 Wormwiel Speed Reducer 14mm ingang as diameter
5:1 Wormwiel Tandwielkast NMRVS40 Wormwiel Speed Reducer 14mm ingang as diameter
De maat van deze versnellingsbak is 86mmx86mm en de diameter van de ingaande as is 14mm. Deze wormwielkast is ontworpen voor Nema 34 Stappenmotor of..
vanaf
€37,54
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 34 Steun voor Stappenmotor Gelegeerd Staal Steun
Nema 34 Steun voor Stappenmotor Gelegeerd Staal Steun
Fabrikant P/N: ST-M7 De nieuw ontworpen NEMA 34 Stappenmotor 86mm gelegeerd staal montagebeugel, dit is de sterkste en de mooiste montagebeugel in de..
vanaf
€5,60
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
EG-serie Planetaire Tandwielkast Gear Ratio 20:1 Backlash 15arc-min voor Nema 34 stappenmotor
EG-serie Planetaire Tandwielkast Gear Ratio 20:1 Backlash 15arc-min voor Nema 34 stappenmotor
De maat van deze versnellingsbak is 90 x 90mm en de diameter van de ingaande as is 14mm. Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de ..
vanaf
€77,54
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
A6-serie 400W RS485 AC-servomotorset 3000rpm 1,27Nm 17-bits absolute encoder IP67
A6-serie 400W RS485 AC-servomotorset 3000rpm 1,27Nm 17-bits absolute encoder IP67
Dit is een A6-serie AC-servomotor en driverkit bestaande uit een 220VAC 400W-motor en een eenfase 220V 400W-servodriver die Pulse/RS485/analoge commun..
vanaf
€89,57
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

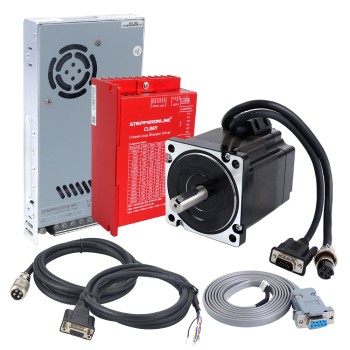

YS-serie 1-as 4,30Nm(608,93oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
