TS-serie 4-assige 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stappenmotor Kit met voeding

TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
TS Series 4 assen 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stepper Kit met voeding
4-CLTS90-V41
Type uitgaande asSpiebaan
Schacht Diameter(mm)14
Schachtlengte(mm)37
Resolutie encoder1000PPR
Vraag

Downloads

34HS46-6004D-E1000_Full_Datasheet.pdfPDF · 162.44KBS-350-60.pdfPDF · 128.44KBCL86T-V41.STEPSTEP · 6.95MBLog in om te downloadenMotionStudio_v1.4.10.rarRAR · 14.35MBCL86T-V41_Manual.pdfPDF · 736.82KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
TS-serie 4-assige 9.0Nm (1274.5oz.in) Nema 34 Closed Loop Stappenmotor Kit met voeding
Deze CNC-kit bevat: 4 x 34HS46-6004D-E1000: Nema 34 Closed Loop Stappenmotor 9.0Nm/1274.5oz.in met ... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€368,97
5 + €357,17
10 + €346,09
50 + €335,68
100 + €325,88

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

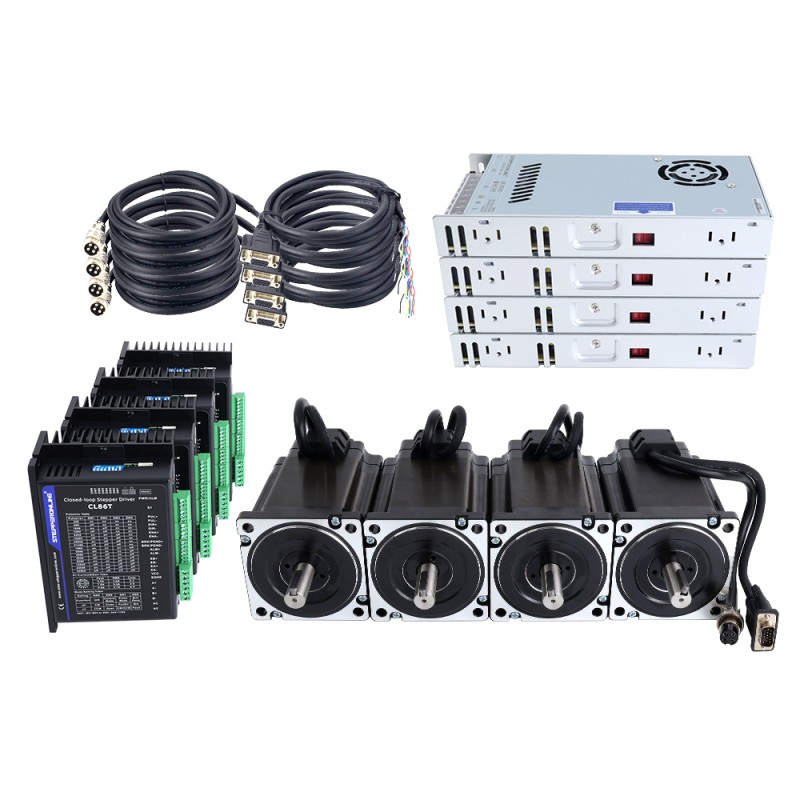

Deze CNC-kit bevat:

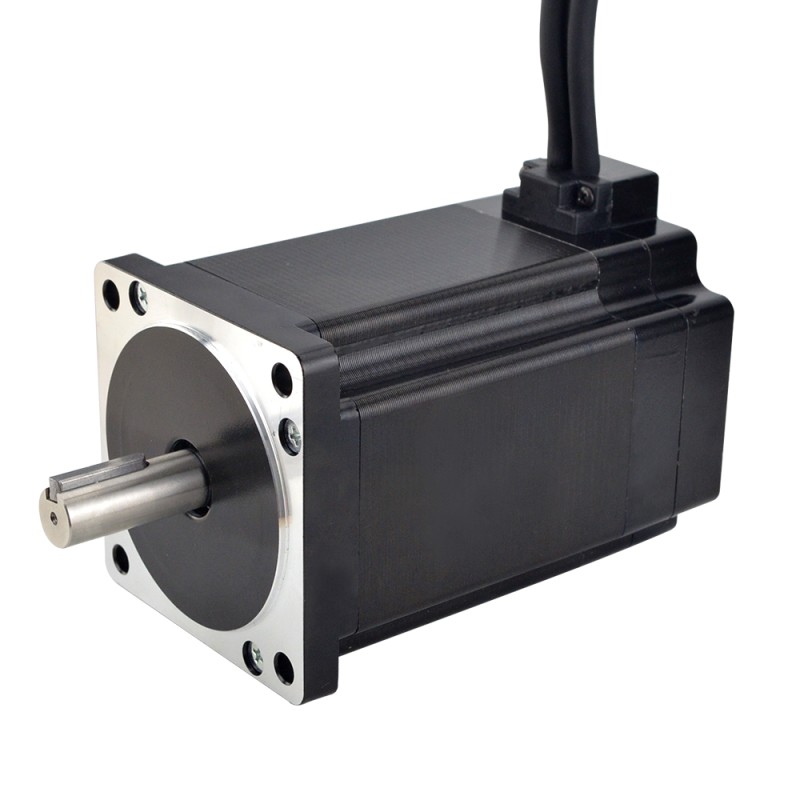

  • 4 x 34HS46-6004D-E1000: Nema 34 Closed Loop Stappenmotor 9.0Nm/1274.5oz.in met Encoder 1000PPR

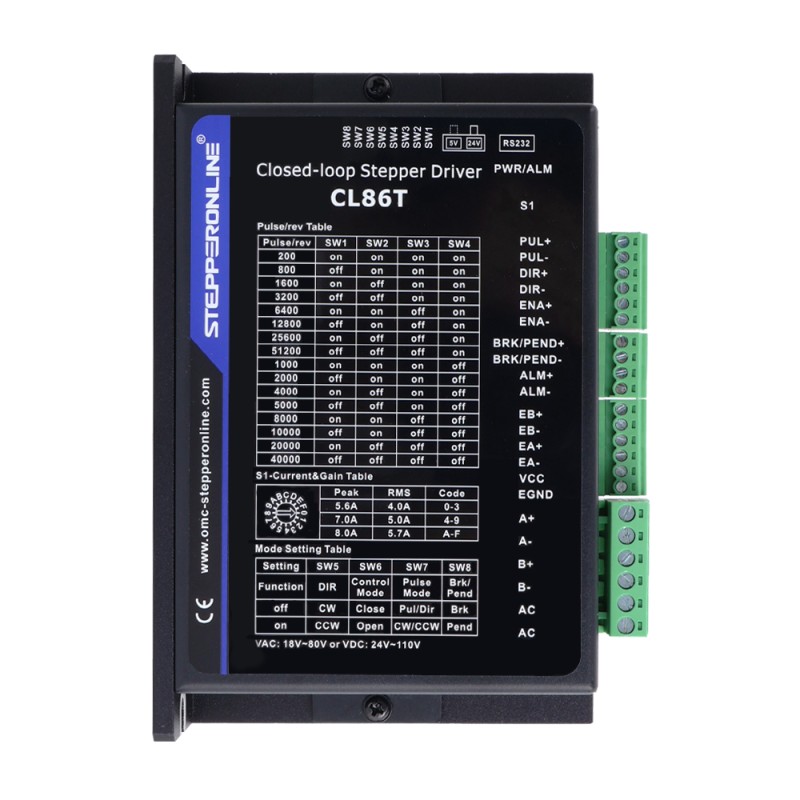

  • 4 x CL86T-V41: Closed Loop Stepper Driver V4.1 0~8.0A 18~80VAC/24~110VDC voor Nema 34 Stappenmotor

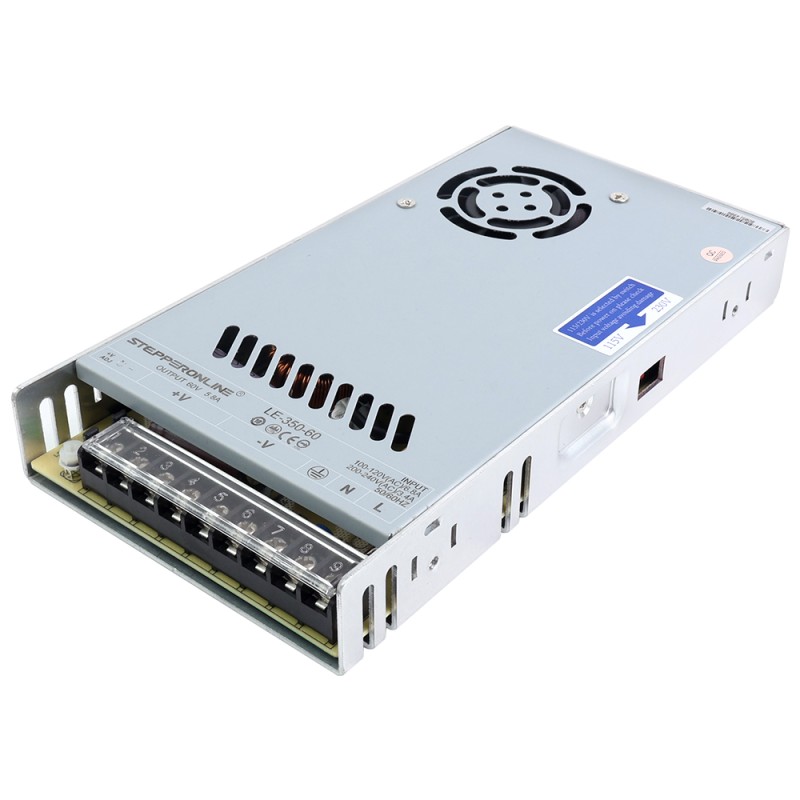

  • 4 x LE-350-60: 350W 60V 5.8A 115/230V schakelende voeding Stepper Motor CNC router kits

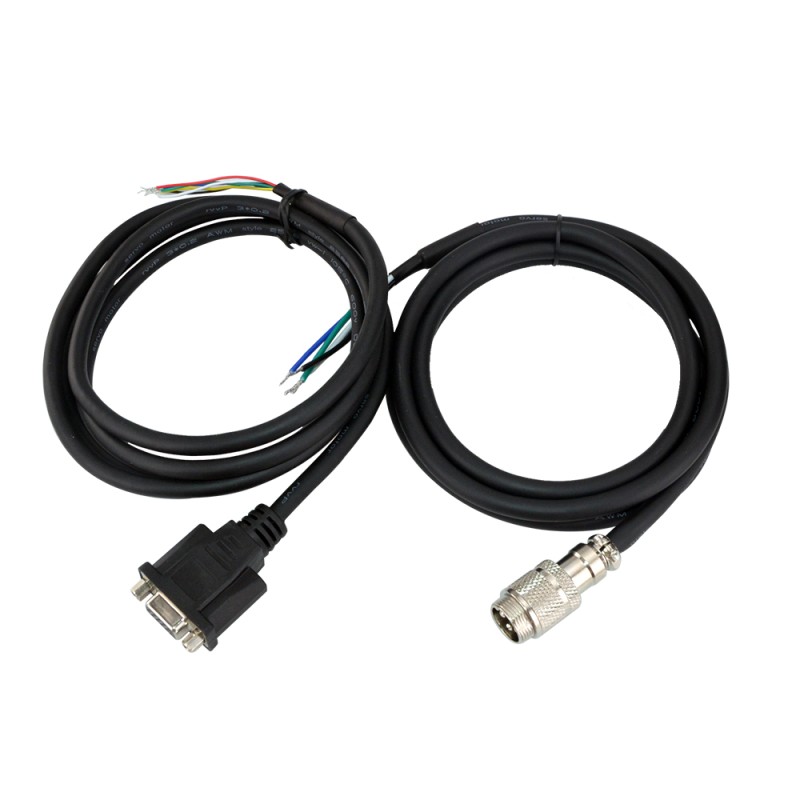

  • 4 x CE2M: 1,7 m (67 ") lange encoder verlengkabel voor Closed Loop stappenmotor
  • 4 x CM2M-18: AWG18 1,7 m (67 ") Lange motor verlengkabel met GX16 Aviation Plug
  • 1 x CABLE-PC-1: RS232 foutopsporingskabel

Motorspecificatie

  • Onderdeelnummer fabrikant: 34HS46-6004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 9.0Nm (1274.5oz.in)
  • Nominale stroom/fase: 6.0A
  • Fase Weerstand: 0,40 ohm± 10%
  • Inductantie: 3,6mH ± 20% (1KHz)
  • Framemaat: 86 x 86mm
  • Lichaamslengte: 137mm
  • Schacht Diameter: Φ14mm
  • Schacht Lengte: 37mm
  • Sleutelgat Schacht Lengte: 25mm
  • Lood Lengte: 300mm
  • Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Type encoder: Optische incrementele
  • Encoder Resolutie: 1000PPR (4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Voedingsspanning Min: 4V
  • Voedingsspanning max: 5V
  • Uitgangsstroom: 100mA
  • Hoog uitgangsspanning: 5V
  • Uitgang laagspanning: 4.5V
  • Uitgangsfrequentie Max: 60kHZ

Specificatie driver

  • Piekstroom uitgang: 0~8.0A
  • Ingangsspanning: +18~80VAC/24~110VDC
  • Logische Signaalstroom: 7~16mA (typisch 10mA)
  • De Frequentie van de impulsinput: 0~200kHz
  • Snelle respons, geen vertraging en bijna geen vestigen tijd
  • Hoog koppel bij het starten en lage snelheid, hoge stijfheid bij stilstand
  • Biedt servo-achtige prestaties tegen veel lagere kosten

Specificatie voeding

  • Onderdeelnummer: LE-350-60
  • Ingangsspanning: 115/230VAC±20%
  • Ingangsfrequentie: 47-63Hz
  • Ingangsstroom: 40A/230VAC
  • Uitgangsspanning: 60V
  • Uitgangsstroom: 5,8A
  • Nominaal uitgangsvermogen: 350W
  • Lekstroom: <0,5 mA/230VAC
  • Afmetingen: 215*115*30mm(L*B*H)
  • Intern EMI-filter
  • Hoge efficiëntie, lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Beveiligingen tegen overstroom, overspanning, kortsluiting en oververhitting

Motor- en encoderverbinding

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Aansluiting motorverlengkabel

PIN
1
2
3
4
Kleur
Zwart
Groen
Rood
Blauw

Aansluiting verlengkabel encoder

PIN
2
3
1
13
11
12
Kleur
Rood
Wit
Zwart
Blauw
Geel
Groen
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 4
Fase Weerstand(ohms) 0.4
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 1274.5
Inductantie(mH) 3.6
Ingangsspanning referentie(V) 18 - 80AC / 24 - 110DC
Nominale stroom(A) 6.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel type
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 900
Fysieke specificatie
Framemaat(mm) Nema 34 (86 x 86)
Kabellengte(mm) 2000
Productserie TS-serie
Schacht Diameter(mm) 14
Schachtlengte(mm) 37
Type uitgaande as Spiebaan
Voedingen Voedingen
