TG40-G10
Overbrengingsverhouding(xx:1)10
Speling<=15 arcmin
Versnellingsbaklengte(mm)51
Vraag

Downloads

TG40-G10_Full_Datasheet.pdfPDF · 126.04KBTG40-G10.STEPSTEP · 1.39MBLog in om te downloaden
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)SpelingVersnellingsbaklengte(mm)PrijsVoorraad
TG40-G1010<=15 arcmin51€34,90Op voorraad
TG40-G2020<=20 arcmin62€45,24Op voorraad
TG40-G55<=15 arcmin51€34,90Op voorraad
TG40-G5050<=20 arcmin62€45,24Op voorraad
TG serie 40mm 10:1 Planetaire Tandwielkast Backlash 15arc-min voor servomotoren
De TG-serie planetaire tandwielkast biedt een overbrengingsverhouding van 10:1 en een precisiebewerk... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€34,90
5 + €33,46
10 + €32,13
50 + €30,90
100 + €29,78

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

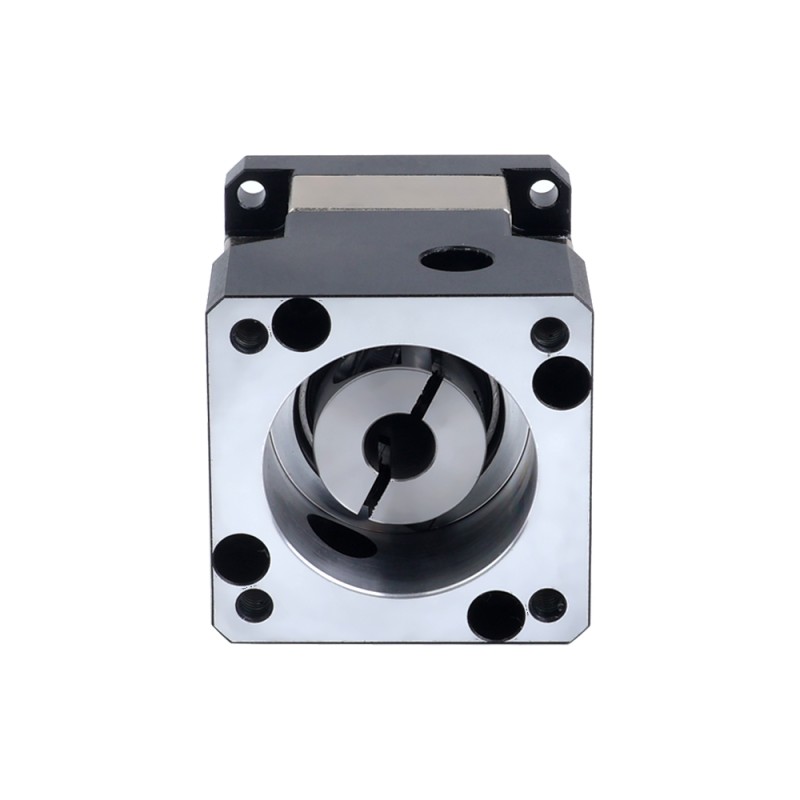

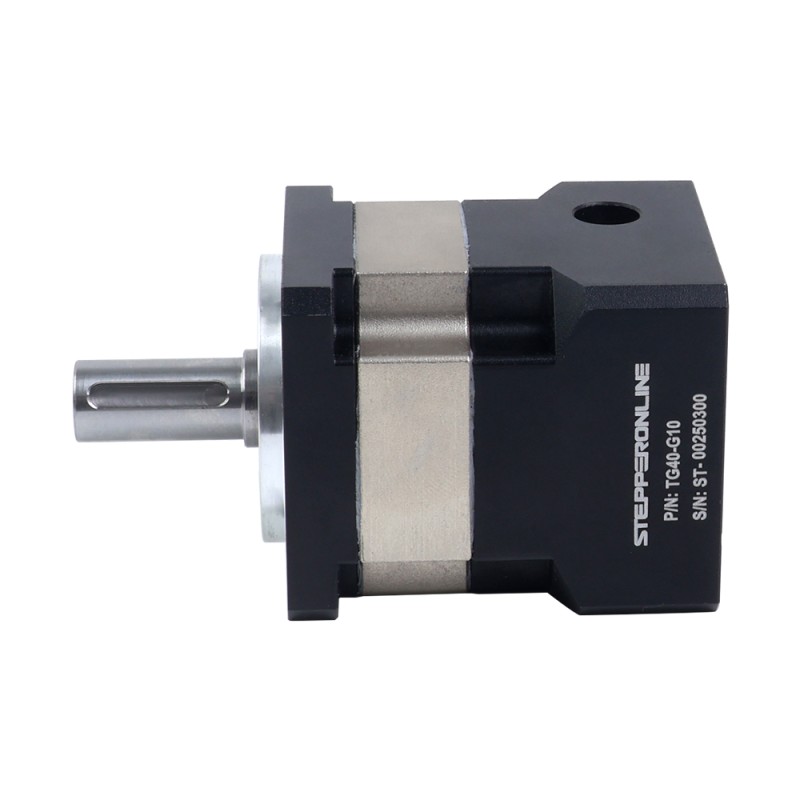

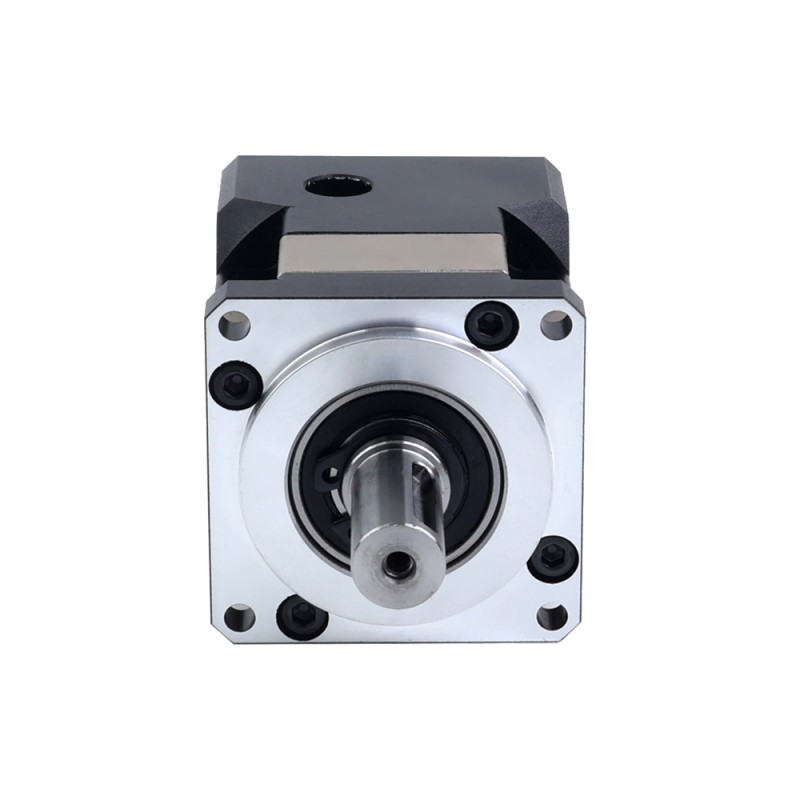

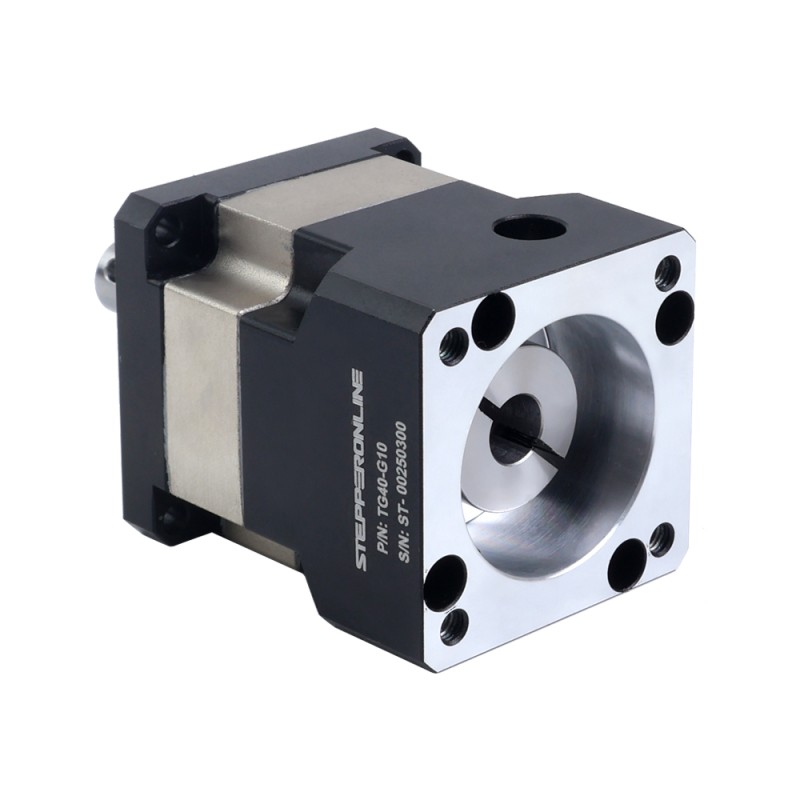

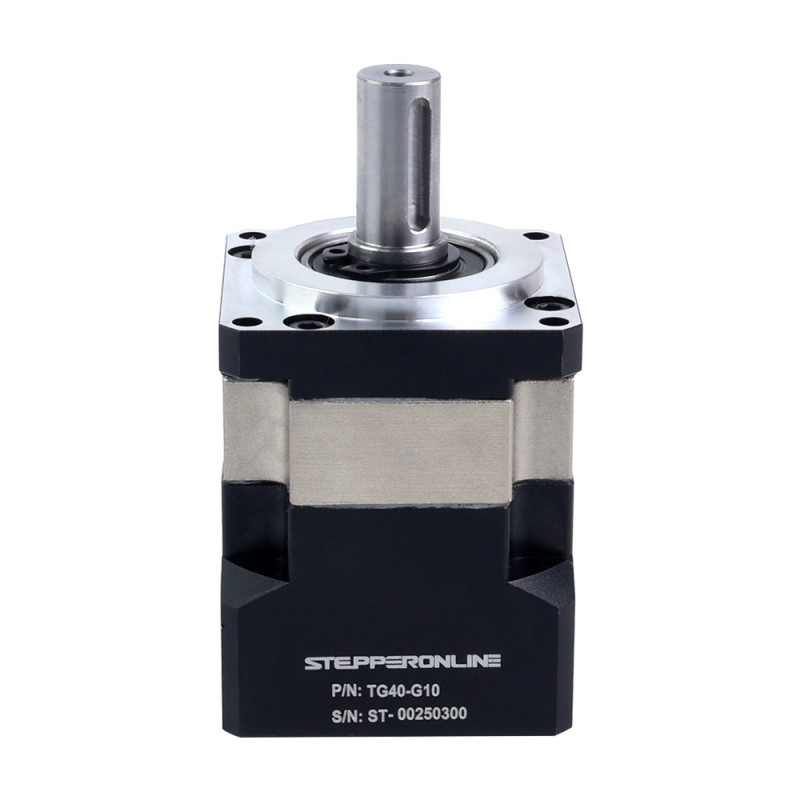

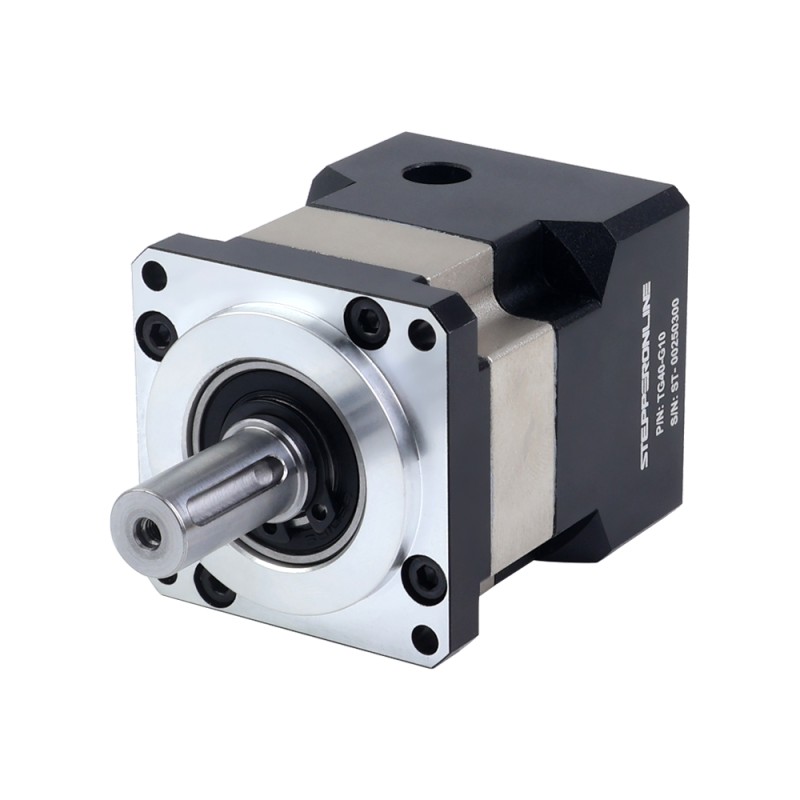

De TG-serie planetaire tandwielkast biedt een overbrengingsverhouding van 10:1 en een precisiebewerkte 40mm servomotorinterface. Met een gegarandeerde speling van minder dan 15 boogminuten biedt deze hoogwaardige unit uitstekende positioneringsnauwkeurigheid en bedrijfsbetrouwbaarheid, wat het ideaal maakt voor toepassingen die precieze bewegingseisen stellen tegen een concurrerende prijs.
Deze in-line planetaire tandwielkast is compatibel met de meeste servomotoren op de markt.

Tandwielkast Specificaties

  • Onderdeelnummer: TG40-G10
  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 10:1
  • Rendement: 96%
  • Traagheid rotor: 0,03kg.cm²
  • Speling bij nullast: <=15arc-min
  • Max.toelaatbaar koppel: 5Nm(44,25lb-in)
  • Moment toelaatbaar koppel: 10Nm(88,50b-in)
  • Lawaai: <=55dB
  • Waterdichte classificatie: IP54
  • Levensduur: 20000 uur

Fysieke specificaties

  • Framemaat: 42 x 42mm
  • Lengte Tandwielkast: 51mm
  • Type uitgaande as: Spiebaan
  • De Diameter van de outputas: Φ10mm
  • Lengte uitgaande as: 25mm
  • De Diameter van de inputas: Φ8mm
  • Maximale invoeraslengte: 26,5mm

Andere optionele reductieverhoudingen.

4 : 1
7 : 1
16 : 1
25 : 1
28 : 1
35 : 1
40 : 1
70 : 1

Fysieke specificatie
De Diameter van de outputschacht(mm) 10
Diameter ingaande as(mm) 8
Framemaat(mm) 42 x 42
IP-classificatie 54
Lengte ingaande as(mm) 26.5
Lengte uitgaande as(mm) 25
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 10
Passende motorgrootte Frame 40 Servomotor
Productserie TG
Speling <=15 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Spur versnellingsbak
Versnellingsbaklengte(mm) 51
