Name: TES Serie 1 As Stappenmotor CNC-Kit 4,5Nm(637,25oz.in) Nema 34 Stappenmotor & Driver DM860TE
Brand: STEPPERONLINE
SKU: 1-DM860TE-34HS31
Price: 53.11 EUR
Availability: InStock

TES Serie 1 As Stappenmotor CNC-Kit 4,5Nm(637,25oz.in) Nema 34 Stappenmotor & Driver DM860TE - 1-DM860TE-34HS31 | StepperOnline

1-DM860TE-34HS31

Type uitgaande asSpiebaan

Vasthoudkoppel(Ncm)450

Houdkoppel(oz.in)637.25

Framemaat(mm)Nema 34 (86 x 86)

Vraag

Downloads

DM860TE.STEPSTEP · 21.19MBLog in om te downloaden TE_series_user_manual.pdfPDF · 1.01MB 34HS31-5504S_Torque_Curve.pdfPDF · 214.75KB CABLE-PC-1.pdfPDF · 283.64KB 34HS31-5504S_Full_Datasheet.pdfPDF · 147.52KB

Dezelfde serie

Model	Type uitgaande as	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Framemaat(mm)	Prijs	Voorraad
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	€26,75	Op voorraad
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	€32,17	Op voorraad
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	€46,09	Op voorraad
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	€23,10	Op voorraad
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	€23,30	Op voorraad
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€27,96	Op voorraad
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	€40,62	Op voorraad
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	€24,22	Op voorraad
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	€38,14	Op voorraad
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	€33,98	Op voorraad
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	€50,85	Op bestelling
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€29,26	Op voorraad
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	€34,47	Op voorraad
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	€29,97	Op voorraad
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	€43,89	Op voorraad
1-DM860I-34HS31	Spiebaan	480	679.74	Nema 34 (86 x 86)	€45,73	Op voorraad
1-DM860I-34HS31-SALE	Spiebaan	480	679.74	Nema 34 (86 x 86)	€44,67	Op voorraad
1-DM860I-34HS39	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€49,34	Op voorraad
1-DM860I-34HS39-SALE	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€52,24	Op voorraad
1-DM860I-34HS45	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€51,44	Op voorraad
1-DM860I-34HS45-SALE	Spiebaan	820	1161.45	Nema 34 (86 x 86)	€50,25	Op voorraad
1-DM860I-34HS59	Spiebaan	1200	1699.68	Nema 34 (86 x 86)	€59,29	Op voorraad
1-DM860I-S120	Spiebaan	1200	1699.34	Nema 34 (86 x 86)	€78,26	Op voorraad
1-DM860I-S80	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€68,32	Op voorraad
1-DM860T-34HS31	Spiebaan	450	637	Nema 34 (86 x 86)	€70,40	Op bestelling
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	€85,42	Op bestelling
1-DM860TE-34HS31	Spiebaan	450	637.25	Nema 34 (86 x 86)	€53,11	Op voorraad
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	€43,74	Op voorraad
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	€43,72	Op voorraad
1-DM860Y-34HS39	Spiebaan	800	1132.89	Nema 34 (86 x 86)	€46,99	Op voorraad

Alles in de categorie bekijken

TES Serie 1 As Stappenmotor CNC-Kit 4,5Nm(637,25oz.in) Nema 34 Stappenmotor & Driver DM860TE

Deze CNC-kit bevat: 1 x DM860TE: TE-serie Digitale stappenmotordriver 2,4-7,2A 20-80VAC/30-100VDC... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€53,11

5 + €51,52

10 + €50,00

50 + €48,59

100 + €47,25

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

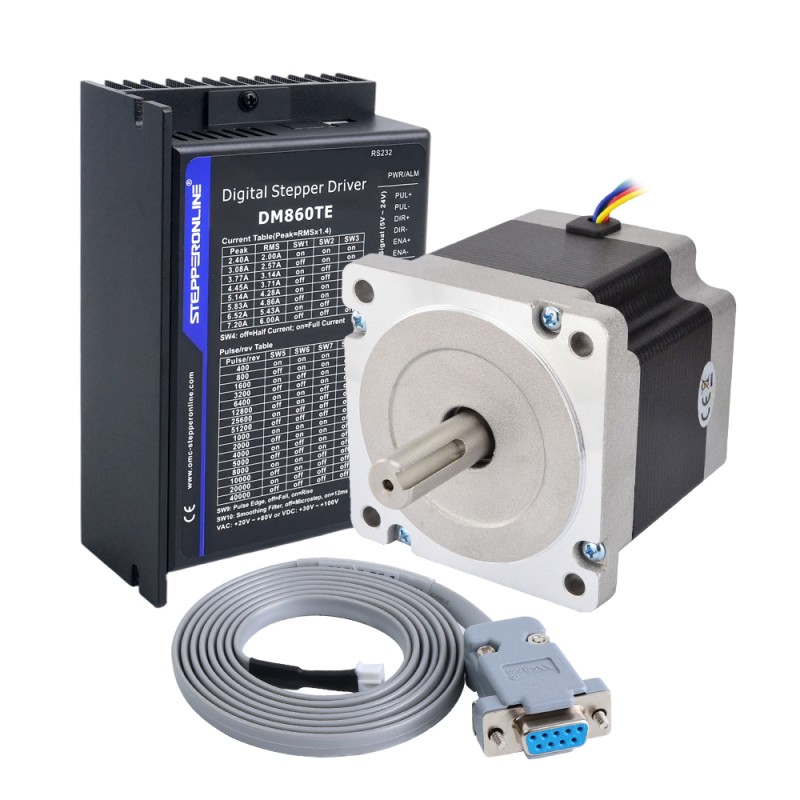

Deze CNC-kit bevat:

1 x DM860TE: TE-serie Digitale stappenmotordriver 2,4-7,2A 20-80VAC/30-100VDC voor Nema 34 motor
1 x 34HS31-5504S: Nema 34 CNC stappenmotor 4,5Nm (637,25oz.in) 5,5A 86x86x80mm As met sleutelweg
1 x CABLE-PC-1: RS232 debugkabel

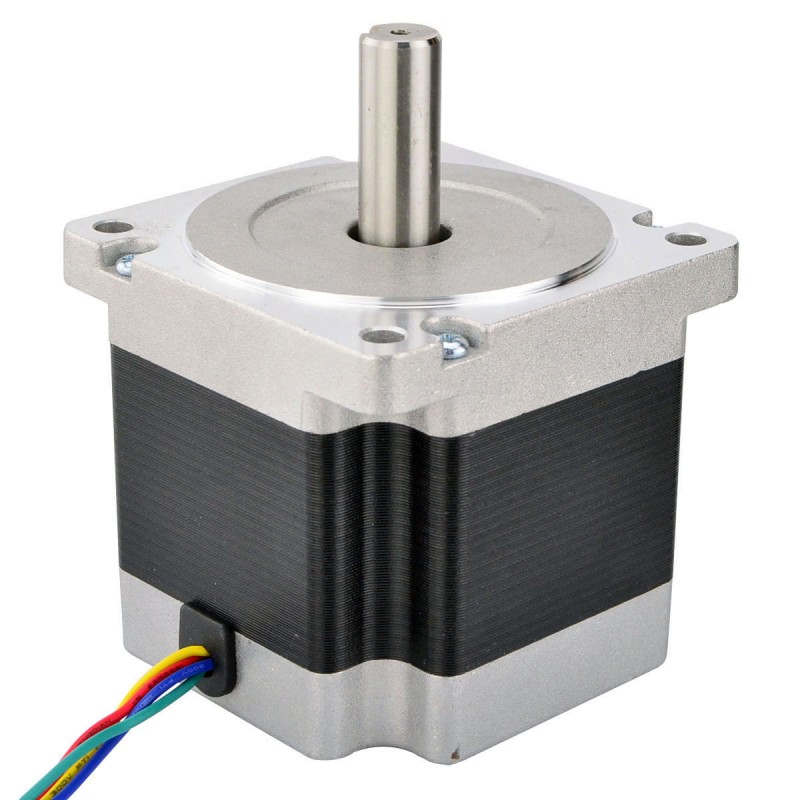

Motorspecificatie

Onderdeelnummer fabrikant: 34HS31-5504S
Motortype: Bipolaire Stepper
Stap Hoek: 1.8deg
Houdkoppel: 4.5Nm (637,25oz.in)
Nominale stroom/fase: 5.5A
Faseweerstand: 0,4 ohm
Inductantie: 3,5mH±20% (1KHz)
Framemaat: 86 x 86mm
Lichaamslengte: 80mm
Schacht Diameter: Φ 14mm
Schacht Lengte: 35mm
Sleutelgat Lengte: 25mm
Aantal draden: 4
Loodlengte: 500mm
Gewicht: 2,3kg

Aansluiting

A+	A-	B+	B-
Rood	Groen	Geel	Blauw

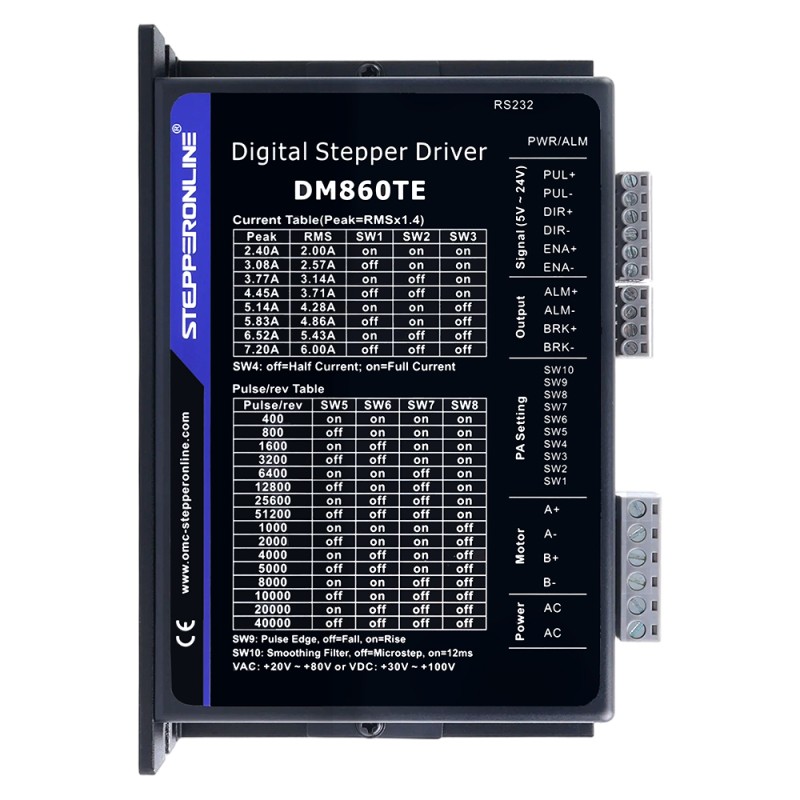

Specificatie bestuurder

Uitgangspiekstroom: 2,4~7,2A(2,0~6,0 RMS)
Ingangsspanning: 20~80V AC / 30~100V DC
Logica ingangsspanning: 5-24VDC
Logica ingangsstroom: 7-20mA
Pulsingangsfrequentie: 0-200kHz
Pulsbreedte: 2,5µs
Isolatieweerstand: 500MΩ
Detectie van open motorwikkelingen
Optisch geïsoleerde ingangen met 5V tot 24V
Ondersteunt alleen enkelvoudige puls
Automatische vermindering van ruststroom
Geschikt voor 2-fase en 4-fase motoren
Ondersteunt PUL/DIR- en CW/CCW-modus
Bescherming tegen overspanning en overstroom
Zachte start zonder "sprong" bij inschakelen
Anti-resonantie zorgt voor optimaal koppel en elimineert middenbereik instabiliteit
Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
8 selecteerbare piekstromen: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale respons met verschillende motoren
Multi-Stepping zorgt ervoor dat een lage-resolutie stapinvoer een hogere microstep-uitvoer produceert, wat soepelere motorbeweging biedt
16 selecteerbare microstep-resoluties: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Soort product
Soort product	Open Loop Stepper Kit
Elektrische specificatie
Aantal assen	1
Aantal fasen	2
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	637.25
Ingangsspanning referentie(V)	20 - 80AC / 30 - 110DC
Vasthoudkoppel(Ncm)	450
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
Productserie	TES Series
Schacht Diameter(mm)	14
Type uitgaande as	Spiebaan
