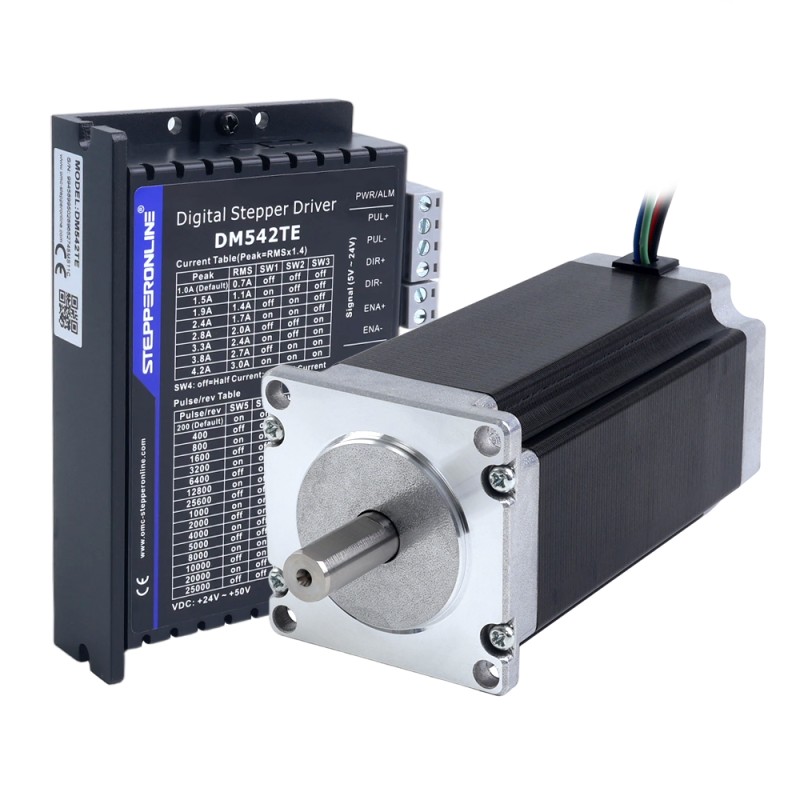

TES Serie 1-as stappenmotor-CNC-kit 3,0Nm(424,83oz.in) Nema 23 stappenmotor & driver DM542TE

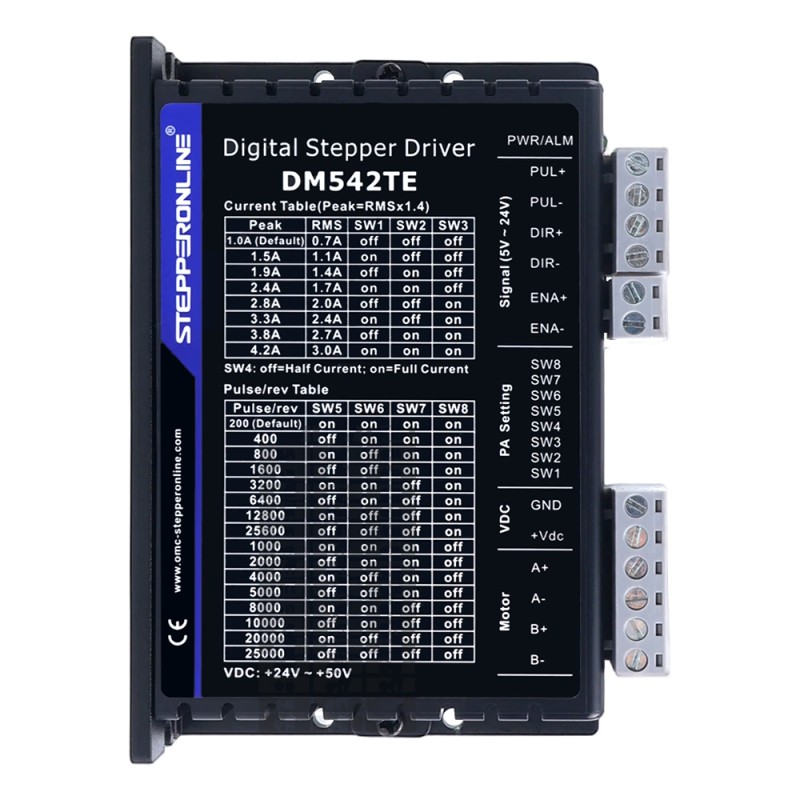

• 1 x DM542TE: Digitale stappenmotor driver TE-serie 1,0-4,2A 24-50VDC voor Nema 17, 23 motor

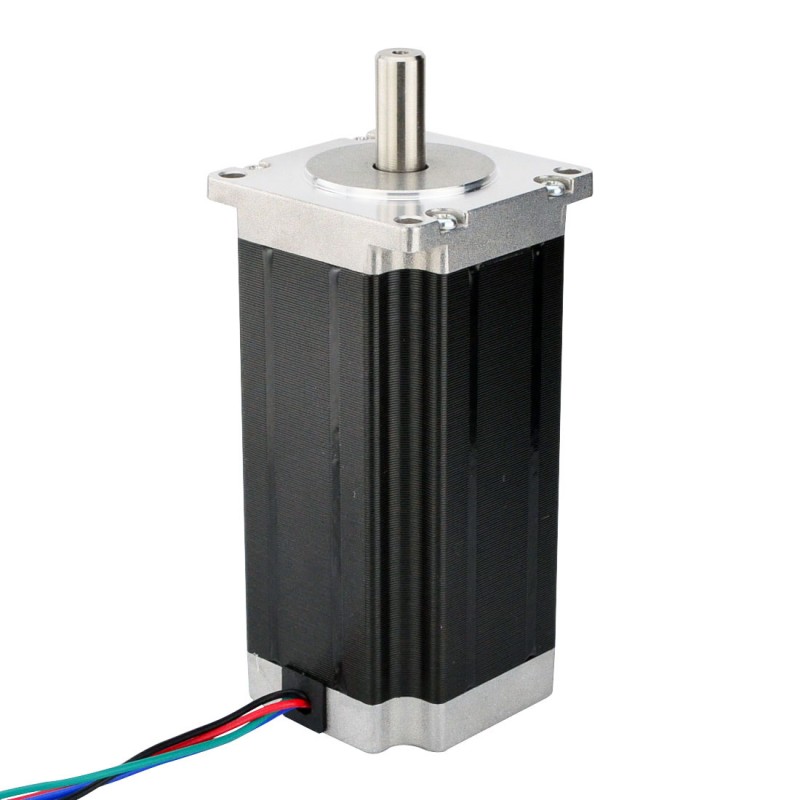

• 1 x 23HS45-4204S: Nema 23 Bipolaire 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Draden Stappenmotor CNC

Motorspecificatie

• Onderdeelnummer fabrikant: 23HS45-4204S
• Motortype: Bipolaire Stepper
• Stap Hoek: 1.8deg
• Houdkoppel: 3.0Nm (424,83oz.in)
• Nominale stroom/fase: 4.2A
• Fase Weerstand: 0,88ohms
• Inductantie: 3,4mH±20% (1KHz)
• Framemaat: 57 x 57mm
• Lichaamslengte: 113mm
• Schacht Diameter: Φ 10mm
• Schacht Lengte: 24mm
• D-gesneden Lengte: 20mm
• Aantal draden: 4
• Loodlengte: 400mm
• Isolatieklasse: B 130°C[266°F]

Aansluiting

Bestuurdersspecificatie

• Uitgangspiekstroom: 1,0-4,2A(0,7-3,0 RMS)
• Ingangsspanning: +24-50VDC
• Logica ingangsspanning: 5-24VDC
• Logica ingangsstroom: 7-20mA
• Pulsingangsfrequentie: 0-200kHz
• Pulsbreedte: 2,5µs
• Isolatieweerstand: 500MΩ
• Detectie van open motorwikkelingen
• Optisch geïsoleerde ingangen met 5V tot 24V
• Ondersteunt alleen enkelvoudige puls
• Ondersteunt PUL/DIR-modus
• Automatische vermindering van ruststroom
• Bescherming tegen overspanning en overstroom
• Zachte start zonder "sprong" bij inschakelen
• Anti-resonantie biedt optimaal koppel en elimineert middenbereik instabiliteit
• Pulsingangsfrequentie tot 200kHz, TTL-compatibel en optisch geïsoleerde ingang
• Geschikt voor 2-fase en 4-fase motoren, werkt goed als Nema 17-driver, Nema 23-driver
• 8 selecteerbare piekstromen: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Motorauto-identificatie en parameterauto-configuratie bij inschakelen, biedt optimale respons met verschillende motoren
• Multi-Stepping zorgt ervoor dat een lage-resolutie stapinvoer een hogere microstapuitvoer produceert, wat soepelere motorbeweging biedt
• 16 selecteerbare microstapresoluties: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
