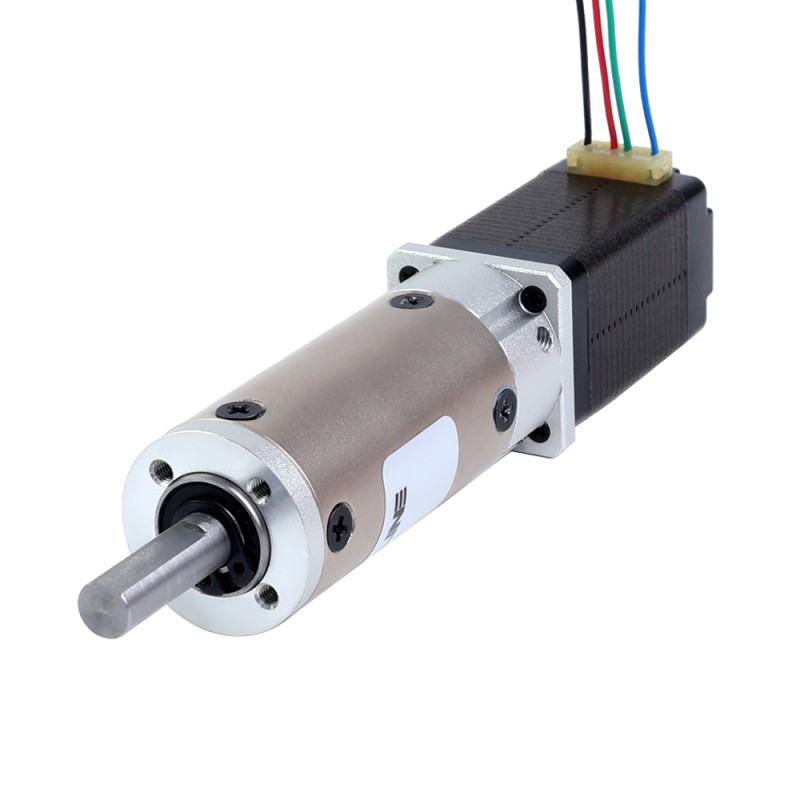

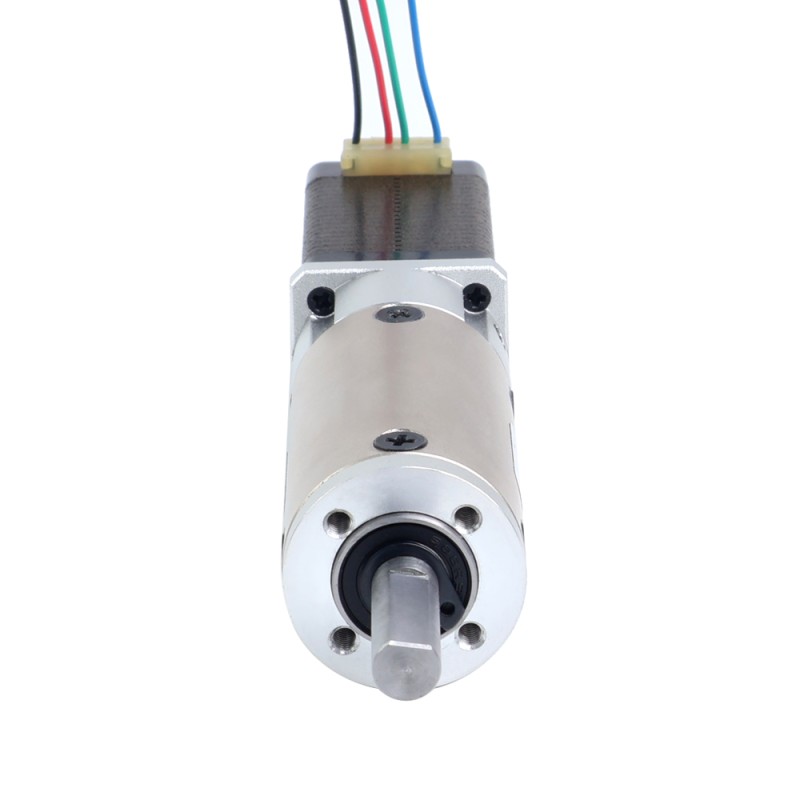

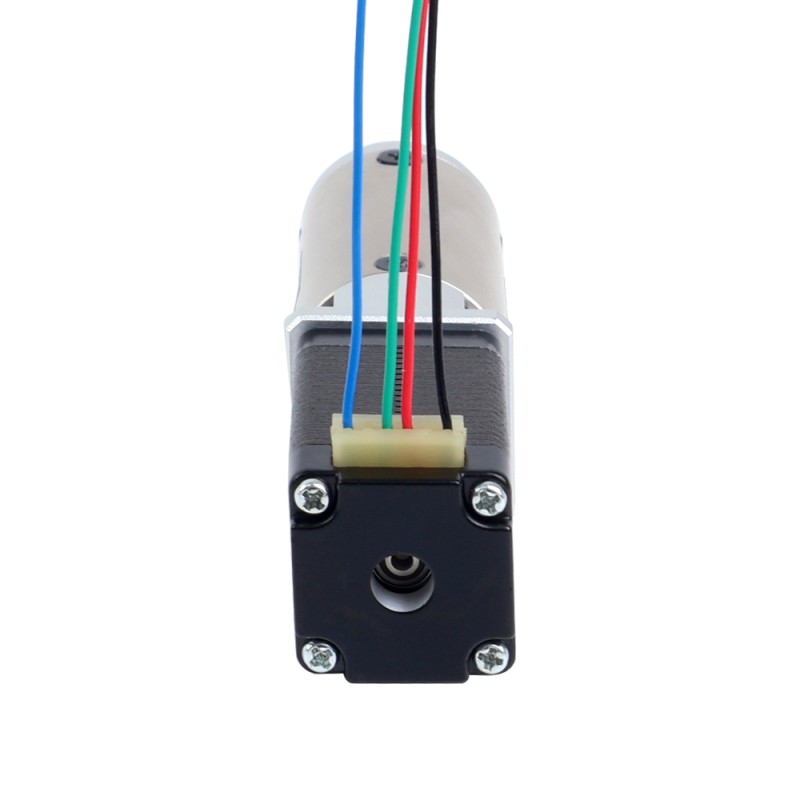

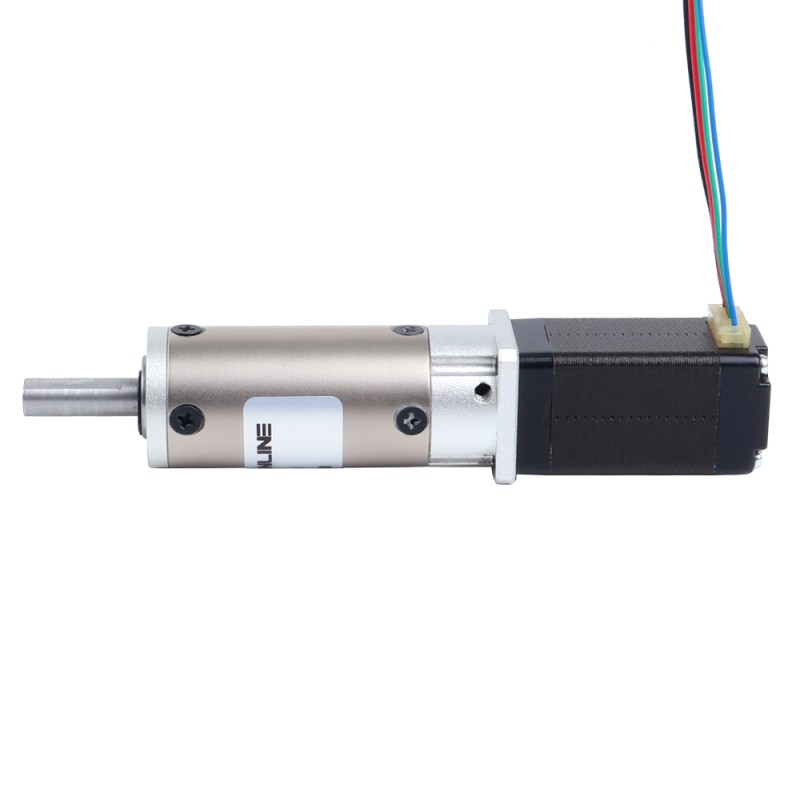

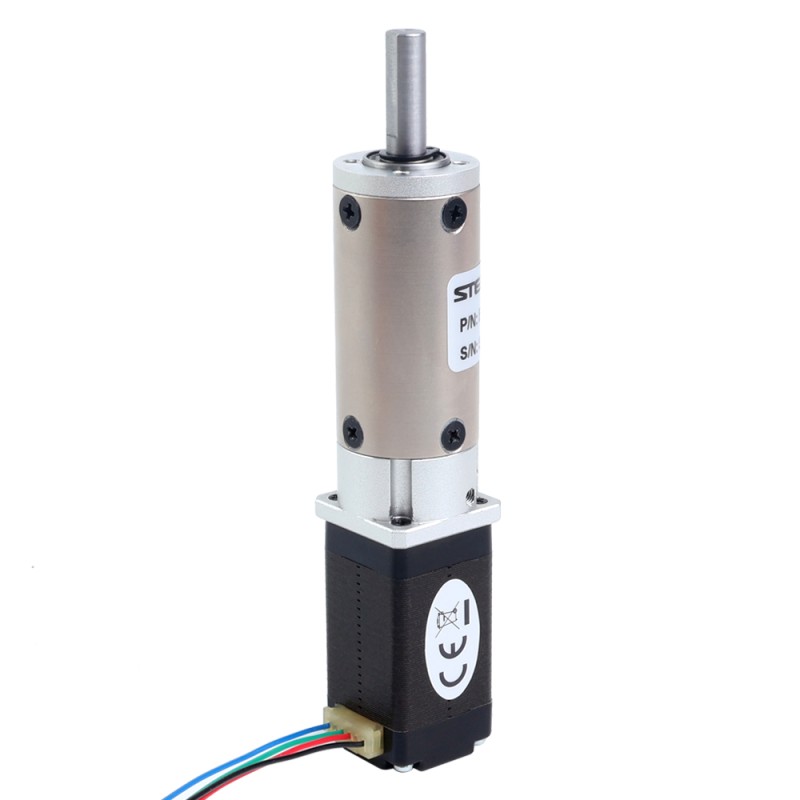

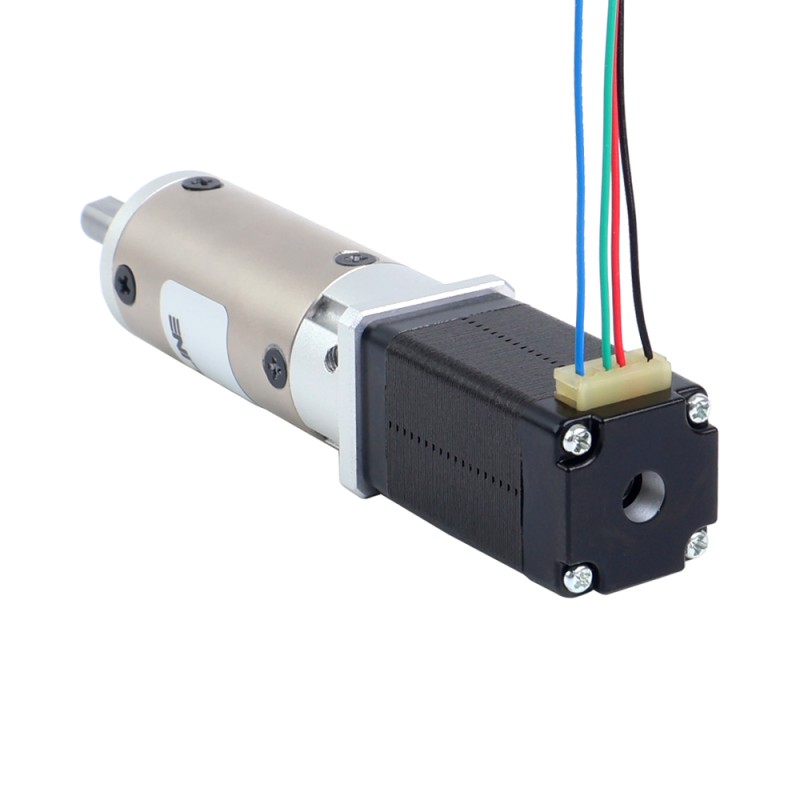

Nema 8 stappenmotor bipolair L=39,3mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 100:1

Deze Nema 8 stappenmotor heeft een houdkoppel van 0,04Nm(5,66oz.in) en is uitgerust met een hoogprecisie EG-reeks versnellingsbak met een overbrengingsverhouding van 100:1. Vergeleken met motoren uitgerust met PG-reeks versnellingsbakken, toont deze motor met de EG-reeks versnellingsbak een aanzienlijk verbeterde precisie en nauwkeurigheid, met een maximale speling van slechts 25arcmin.
Met zijn uitzonderlijke precisie, betrouwbaarheid en prestaties maakt de EG-reeks versnellingsbak deze motor de ideale keuze voor toepassingen waar nauwkeurigheid, duurzaamheid en waarde van het grootste belang zijn.

Elektrische Specificaties

• Artikelnummer: 8HS15-0604S-EGS100
• Motortype: Bipolaire stappenmotor
• Houdkoppel zonder versnellingsbak: 0,04Nm(5,66oz.in)
• Nominale stroom/fase: 0,60A
• Faseweerstand: 11,0ohms ±10%
• Inductantie: 5,50mH ±20%(1KHz)
• Isolatieklasse: B 130°C [266°F]

Versnellingsbak Specificaties

• Type versnellingsbak: Spur versnellingsbak
• Tandwielmateriaal: Gelegeerd staal
• Overbrengingsverhouding: 100:1
• Efficiëntie: 90%
• Speling bij nullast: ≤25arcmin
• Maximaal toelaatbaar koppel: 6,00Nm(849,67oz.in)
• Momentaan toelaatbaar koppel: 12,00Nm(1699,34oz.in)

Fysieke Specificaties

• Maat van het frame: 22 x 22mm
• Motorlengte: 39,3mm
• Versnellingsbaklengte: 56mm
• Type uitgaande as: D-type
• Diameter uitgaande as: Φ6mm
• Lengte uitgaande as: 19,5mm
