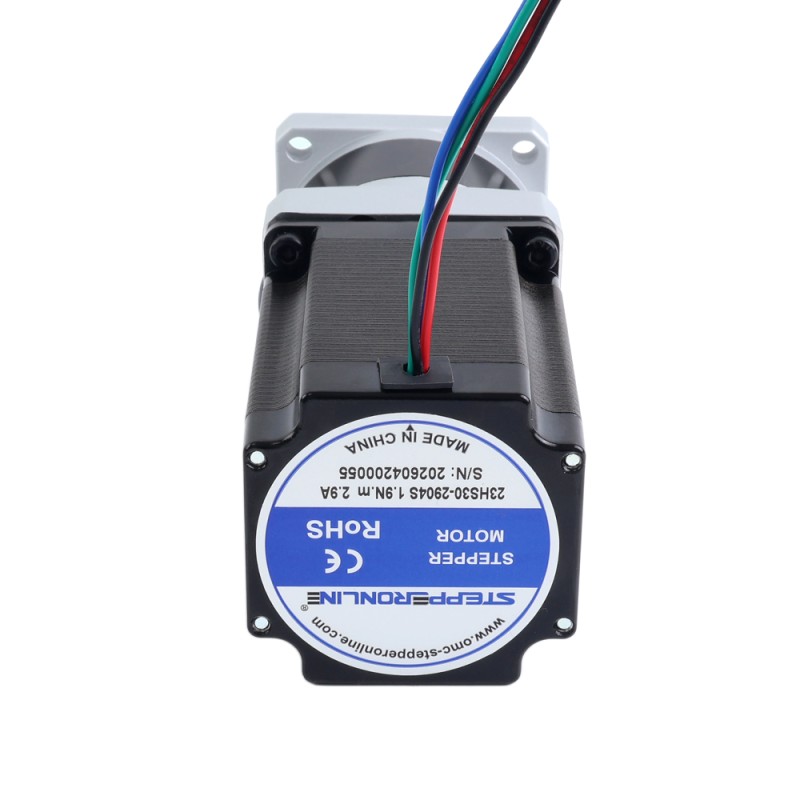

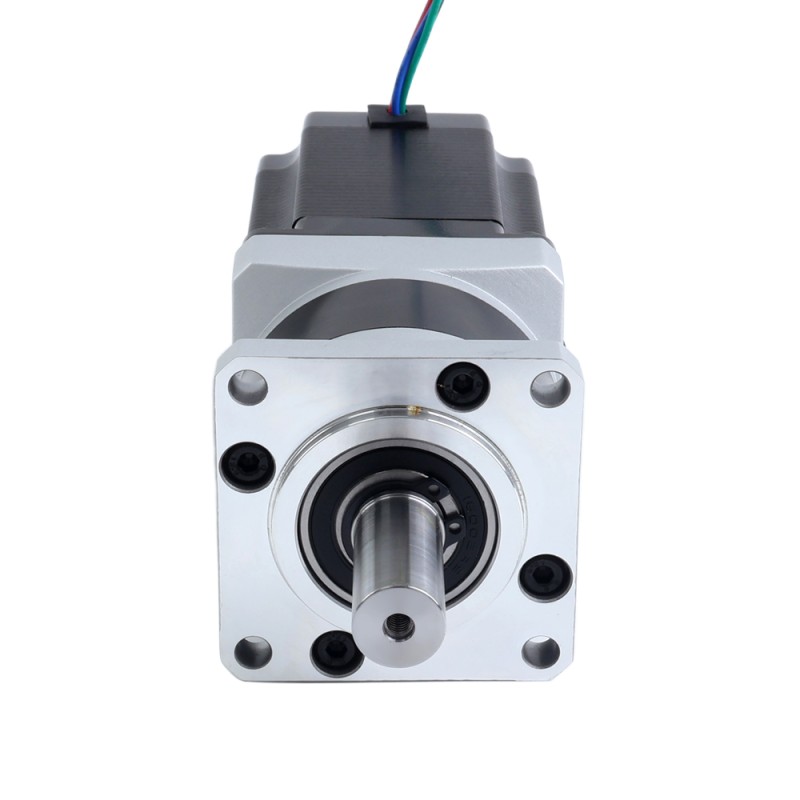

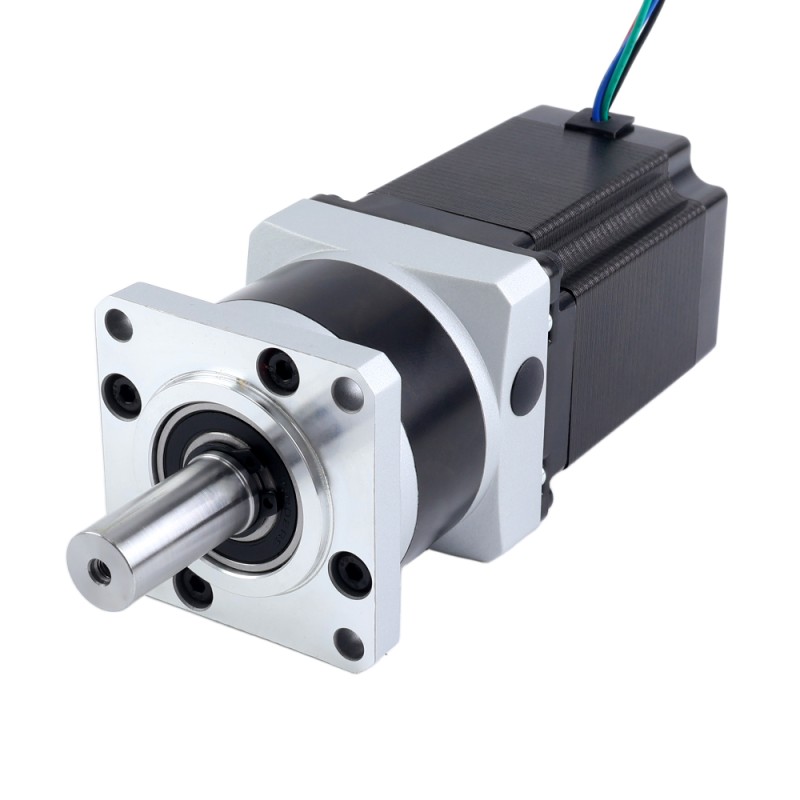

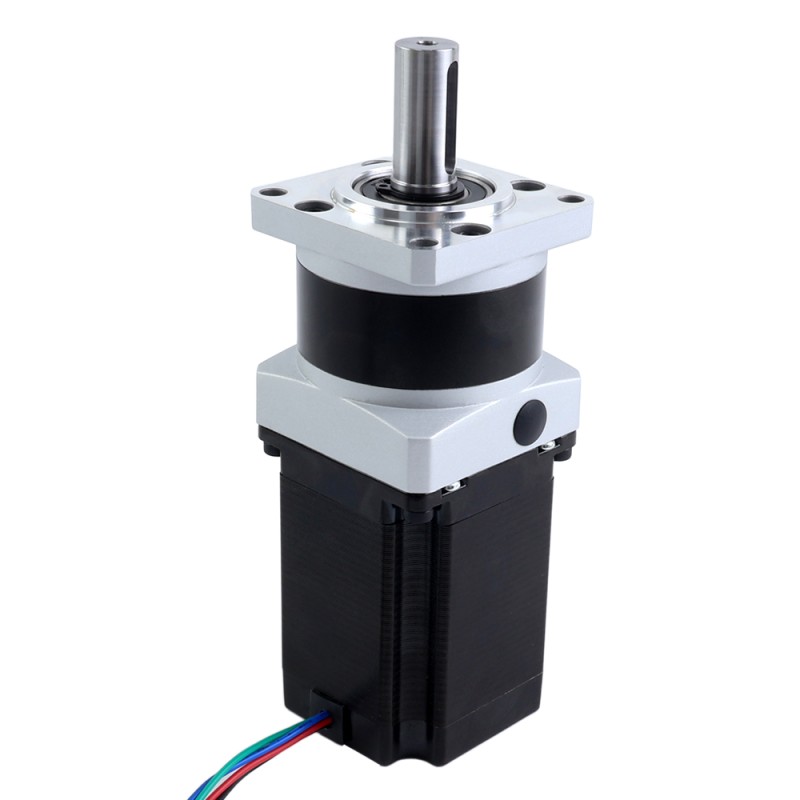

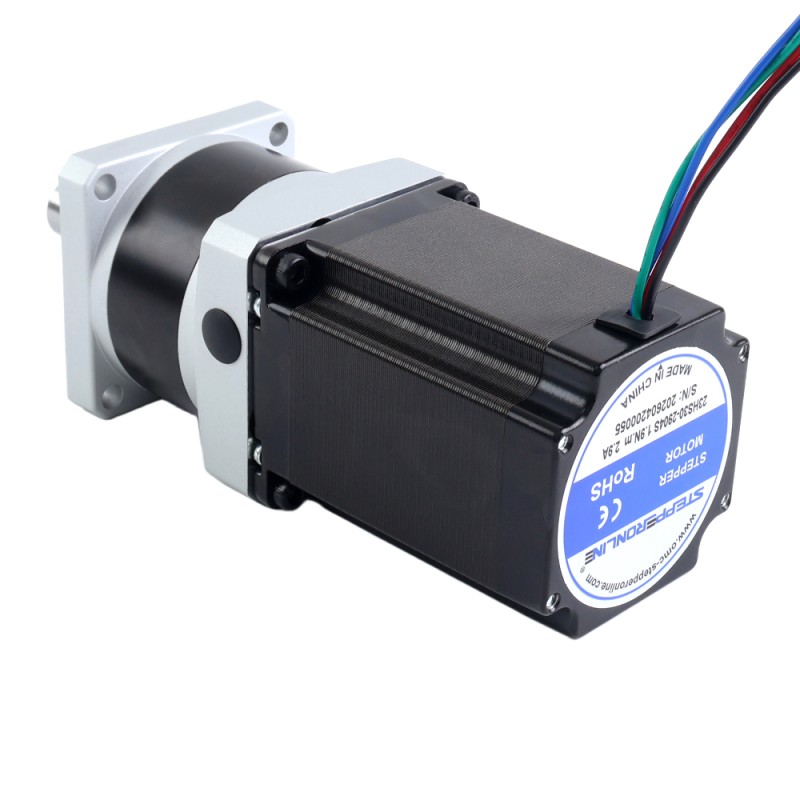

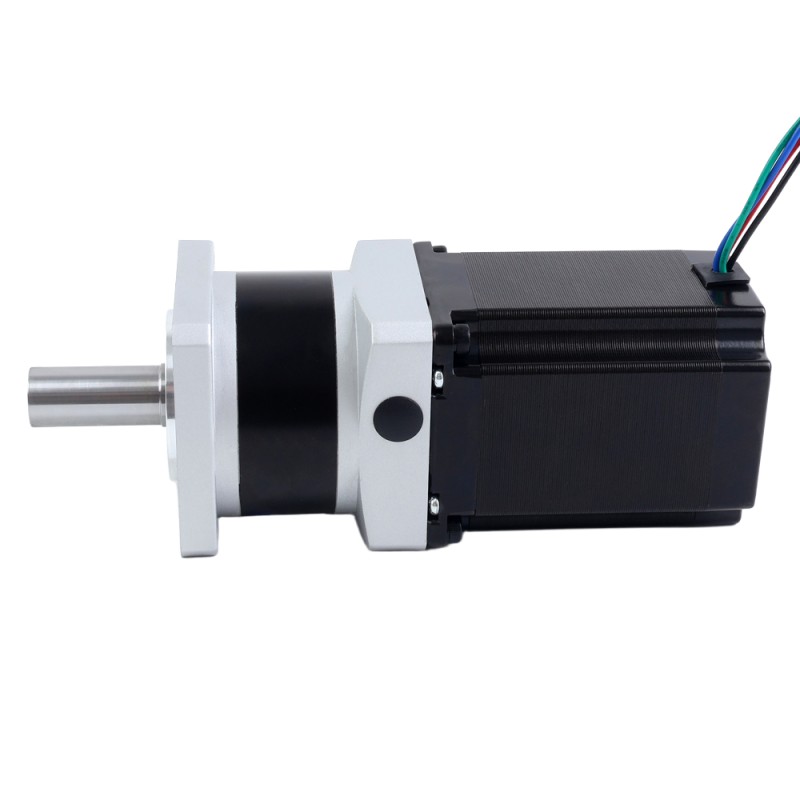

Name: Nema 23 stappenmotor L=76.5mm overbrengingsverhouding 4:1 MG serie planetaire Tandwielkast
Brand: STEPPERONLINE
SKU: 23HS30-2904S-MG4
Price: 36.45 EUR
Availability: InStock

Nema 23 stappenmotor L=76.5mm overbrengingsverhouding 4:1 MG serie planetaire Tandwielkast - 23HS30-2904S-MG4 | StepperOnline

23HS30-2904S-MG4

Type uitgaande asSpiebaan

Enkele as/Dubbele asEnkele as

Framemaat(mm)Nema 23 (57 x 57)

Soort productStappenmotor met Tandwielkast

Vraag

Downloads

23HS30-2904S-MG4_Full_Datasheet.pdfPDF · 274.11KB

Dezelfde serie

Model	Type uitgaande as	Enkele as/Dubbele as	Framemaat(mm)	Soort product	Prijs	Voorraad
23HS22-2804D-HG50-AR3	Spiebaan	Dubbele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€96,41	Op bestelling
23HS22-2804S-HG10	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€72,75	Op voorraad
23HS22-2804S-HG100	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€83,57	Op voorraad
23HS22-2804S-HG15	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€83,57	Op voorraad
23HS22-2804S-HG20	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€83,57	Op voorraad
23HS22-2804S-HG5	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€73,36	Op voorraad
23HS22-2804S-HG50	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€83,57	Op voorraad
23HS22-2904S-EGS50	Spiebaan	Enkele as	Nema 23 (60 x 60)	Stappenmotor met Tandwielkast	€82,66	Op voorraad
23HS22-2904S-MG10	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€32,57	Op voorraad
23HS22-2904S-MG20	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€39,03	Op voorraad
23HS22-2904S-MG5	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€32,57	Op voorraad
23HS22-2904S-MG50	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€39,03	Op voorraad
23HS30-2804S-HG10	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€75,87	Op bestelling
23HS30-2904S-EGS50	Spiebaan	Enkele as	Nema 23 (60 x 60)	Stappenmotor met Tandwielkast	€87,60	Op voorraad
23HS30-2904S-MG10	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€36,45	Op voorraad
23HS30-2904S-MG20	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€42,91	Op voorraad
23HS30-2904S-MG4	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€36,45	Op voorraad
23HS30-2904S-MG5	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€36,45	Op voorraad
23HS30-2904S-MG50	Spiebaan	Enkele as	Nema 23 (57 x 57)	Stappenmotor met Tandwielkast	€42,91	Op voorraad

Nema 23 stappenmotor L=76.5mm overbrengingsverhouding 4:1 MG serie planetaire Tandwielkast

Deze Nema 23 stappenmotor is uitgerust met MG-serie hoge precisie tandwielkast. De overbrengingsverh... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€36,45

5 + €34,94

10 + €33,56

50 + €32,28

100 + €31,09

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 23 stappenmotor is uitgerust met MG-serie hoge precisie tandwielkast. De overbrengingsverhouding is 4:1 en de maximale speling is 30arcmin. Het is een uitstekende keuze voor toepassingen die een goede nauwkeurigheid, maar lage kosten vereisen.
Als MG-serie Tandwielkast ingebouwde askoppeling, zodat u de motor of Tandwielkast gemakkelijk.

Elektrische specificatie

Onderdeelnummer: 23HS30-2904S-MG4
Motortype: Bipolaire Stappenmotor
Houdkoppel zonder tandwielkast: 1,89 Nm (267,65oz.in)
Nominale stroom/fase: 2.9A
Faseweerstand: 1,13ohms
Inductantie: 4.8mH±20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

Type versnellingsbak: Spur versnellingsbak
Materiaal tandwiel: Poedermetallurgie
Versnellingsverhouding: 4:1
Rendement: 90%
Speling bij nullast: <=30arcmin
Max.toelaatbaar koppel: 25Nm (221.27lb-in)
Moment.toelaatbaar koppel: 50Nm(442.54lb-in)
Geluid: <=55dB
Waterdichte classificatie: IP54
Levensduur: 20000u

Fysieke specificatie

Framemaat: 57 x 57mm
Motor Lengte: 76.5mm
Tandwielkast Lengte: 55.5mm
Type uitgaande as: Spiebaan
De Diameter van de outputas: Φ14mm
De Lengte van de outputschacht: 34mm

Verbinding

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	1.13
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel zonder versnellingsbak(N.m)	1.89
Inductantie(mH)	4.8
Stroom (A)	2.9
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 23 (57 x 57)
IP-classificatie	40
Lichaamslengte(mm)	132
Materiaal tandwiel	Poedermetallurgie
Overbrengingsverhouding(xx:1)	4
Schacht Diameter(mm)	14
Speling	<=30 arcmin
Type uitgaande as	Spiebaan
Type versnellingsbak	Precisie Planetaire
