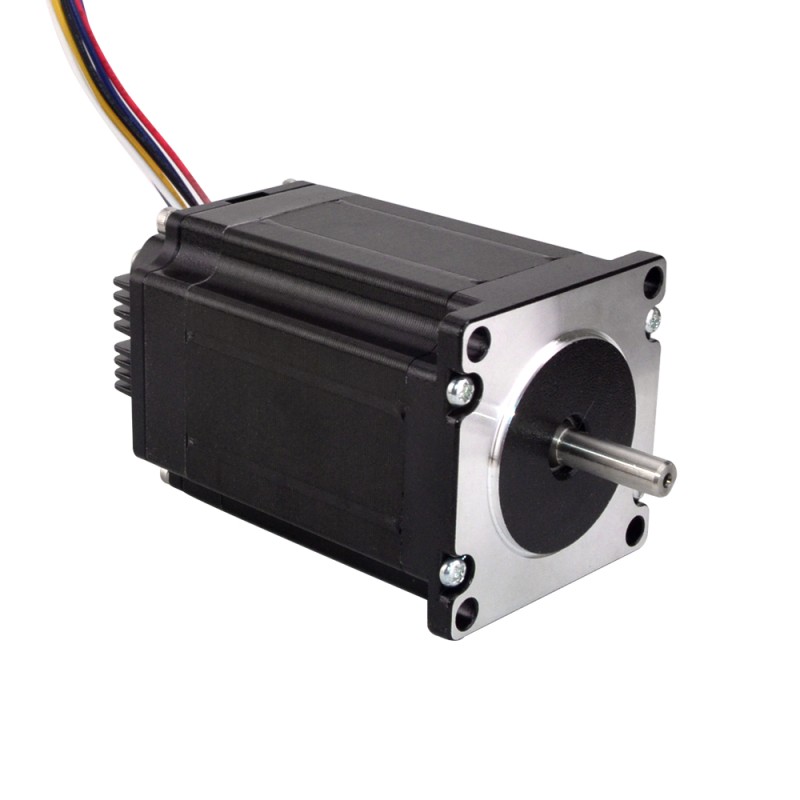

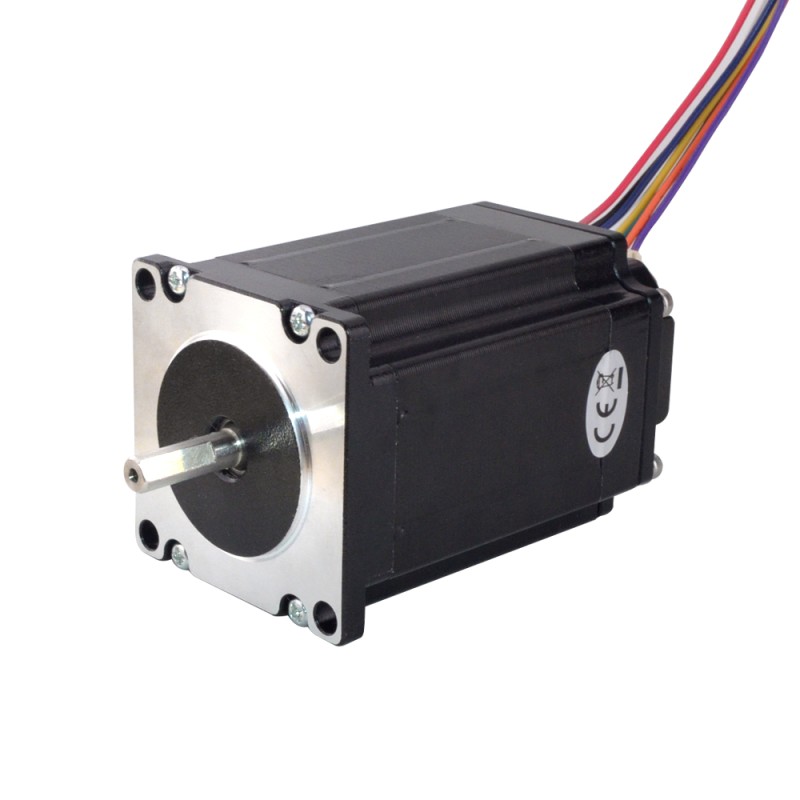

Name: Nema 23 Geïntegreerde Stappenmotor 190Ncm(269oz.in) met Controller ISC04 12-38VDC
Brand: STEPPERONLINE
SKU: ISC04-20
Price: 53.66 EUR
Availability: InStock

Nema 23 Geïntegreerde Stappenmotor 190Ncm(269oz.in) met Controller ISC04 12-38VDC

ISC04-20

Schacht Diameter(mm)6.35

Schachtlengte(mm)21

Ingangsspanning(V)12 - 38DC

Vasthoudkoppel(Ncm)190

Vraag

Downloads

ISC04-20_Full_Datasheet.pdfPDF · 169.86KB ISC04-20.STPSTP · 11.4MBLog in om te downloaden ISC04.Controller ManualPDF · 778.72KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Ingangsspanning(V)	Vasthoudkoppel(Ncm)	Prijs	Voorraad
ISC02-04	5	24	10 - 30DC	44	€32,55	Op voorraad

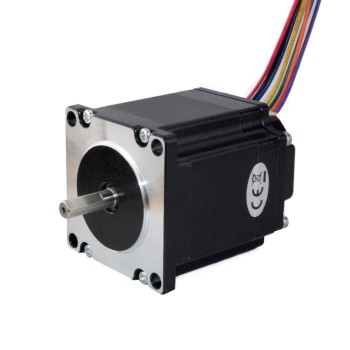

ISC04-10	6.35	21	12 - 38DC	126	€49,36	Op voorraad
ISC04-20	6.35	21	12 - 38DC	190	€53,66	Op voorraad
ISC08-30	10	24	12 - 38DC	300	€78,72	Op voorraad

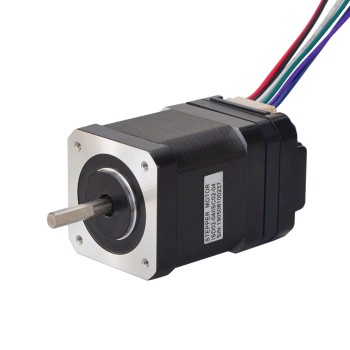

ISD02-04	5	24	10 - 30DC	44	€32,55	Op voorraad
ISD04-10	6.35	21	10 - 40DC	126	€49,36	Op voorraad
ISD04-20	6.35	21	12 - 38DC	190	€55,78	Op bestelling
ISD08-30	10	24	10 - 40DC	300	€78,72	Op voorraad

Nema 23 Geïntegreerde Stappenmotor 190Ncm(269oz.in) met Controller ISC04 12-38VDC

Elektrische specificaties Onderdeelnummer fabrikant: ISC04-20 Staphoek: 1.8deg Houdkoppel: 190N... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€53,66

5 + €51,82

10 + €50,11

50 + €48,50

100 + €47,00

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificaties

Onderdeelnummer fabrikant: ISC04-20
Staphoek: 1.8deg
Houdkoppel: 190Ncm (269oz.in)
Nominale stroom/fase: 2.8A
Faseweerstand: 1,13 ohm
Inductantie: 5,4mH ± 20% (1KHz)

Fysieke specificaties

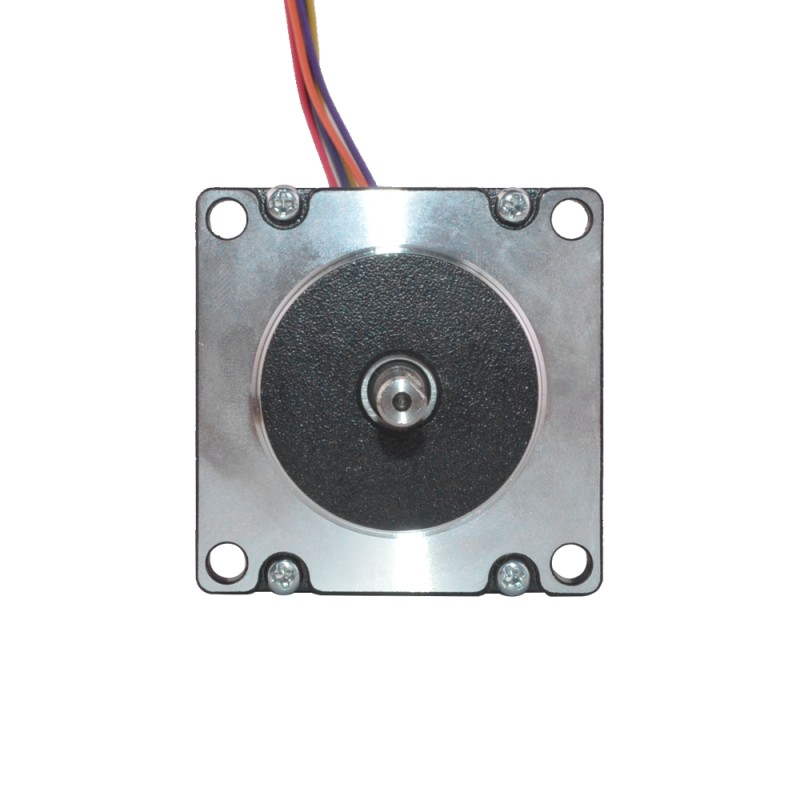

Framemaat: 57 x 57mm

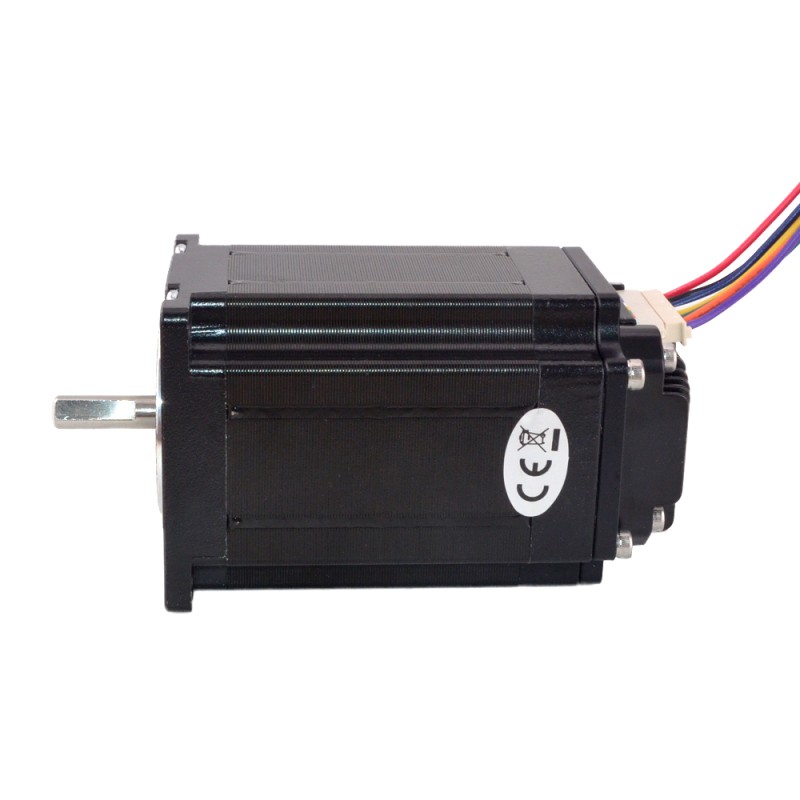

Lichaamslengte: 96mm
Schacht Diameter: Φ 6.35mm
Schacht Lengte: 21mm
Gewicht: 1230g

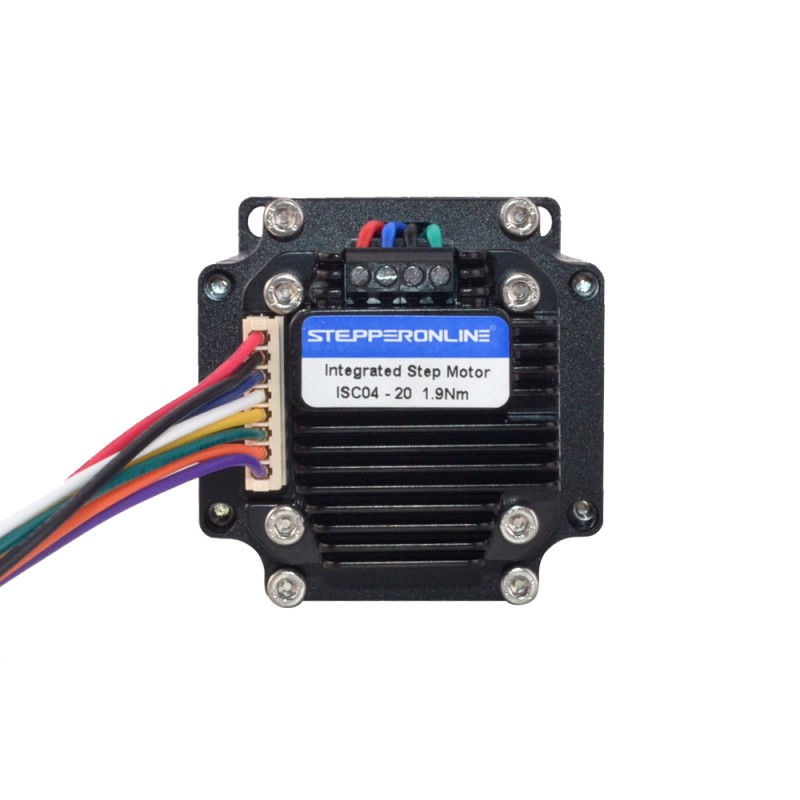

Specificaties Driver

Piekstroom uitgang: 1,5 - 4A
Ingangsspanning: 12 - 38VDC
Isolatieklasse: B 130°C[266°F]
Snelheidsregeling via externe potentiometer 0. 75 - 1250RPM
Isolatieweerstand: Meer dan 100MΩ
Diëlektrische sterkte: 500VAC voor 1MIN.

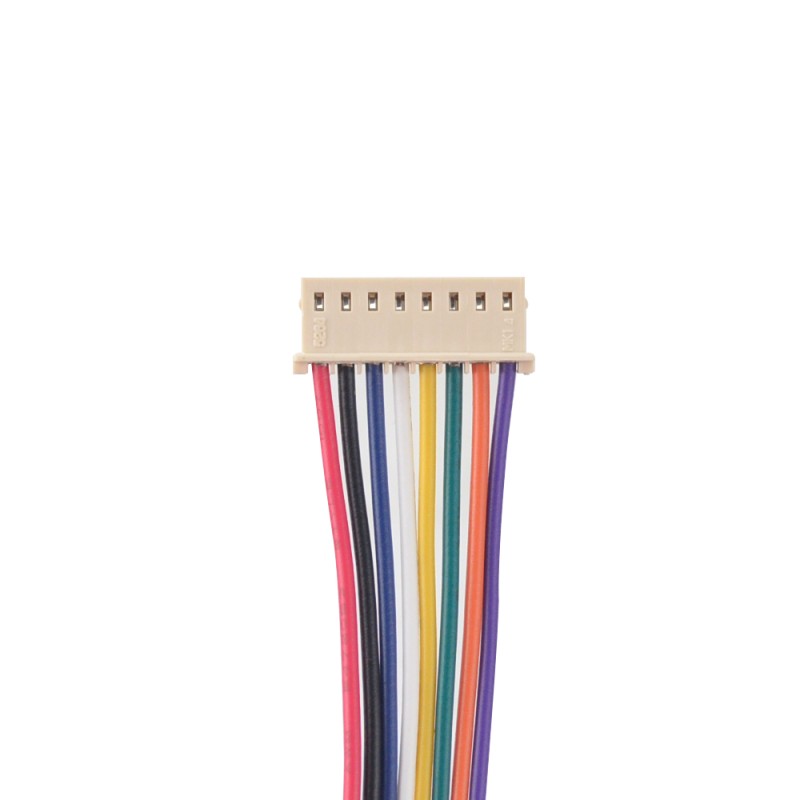

Aansluiting

V+	GND	ENA	AAN	H/L	DIR	Vr	SPD
Rood	Zwart	Blauw	Wit	Geel	Groen	Oranje	Paars

Soort product
Soort product	Geïntegreerde stappenmotor
Elektrische specificatie
Analoge ingang	Ja
Besturingsmodi	Pulse Mode
Feedback encoder	Nee (Open lus)
Houdkoppel(oz.in)	269
Ingangsspanning referentie(V)	12 - 36DC
Ingangsspanning(V)	12 - 38DC
Vasthoudkoppel(Ncm)	190
Fysieke specificatie
Framemaat(mm)	Nema 23 (57 x 57)
IP-classificatie	40
Lichaamslengte(mm)	96
Schacht Diameter(mm)	6.35
Schachtlengte(mm)	21
