Als u een USB-interface nodig heeft om verbinding te maken met de pc, koop dan een extra C006-kabel.
Om aan te sluiten bij de EG-serie planetaire tandwielkasten, hebben we de as van de motor ingekort van 33 mm naar 21 mm. Het nieuwe modelnummer is: iSV57T-130S. We denken dat een kortere as geen invloed zal hebben op de meeste toepassingen, dus we zullen dit model geleidelijk vervangen door de kortere versie.
De spanningswaarde heeft geen invloed op het nominale koppel van de servomotor, maar wel op de nominale snelheid van de motor. Hoe lager de spanning, hoe lager de nominale snelheid die de motor kan bereiken.
Raadpleeg dit artikel voor meer informatie over de verschillen tussen alle servomotoren die op STEPPERONLINE worden verkocht.

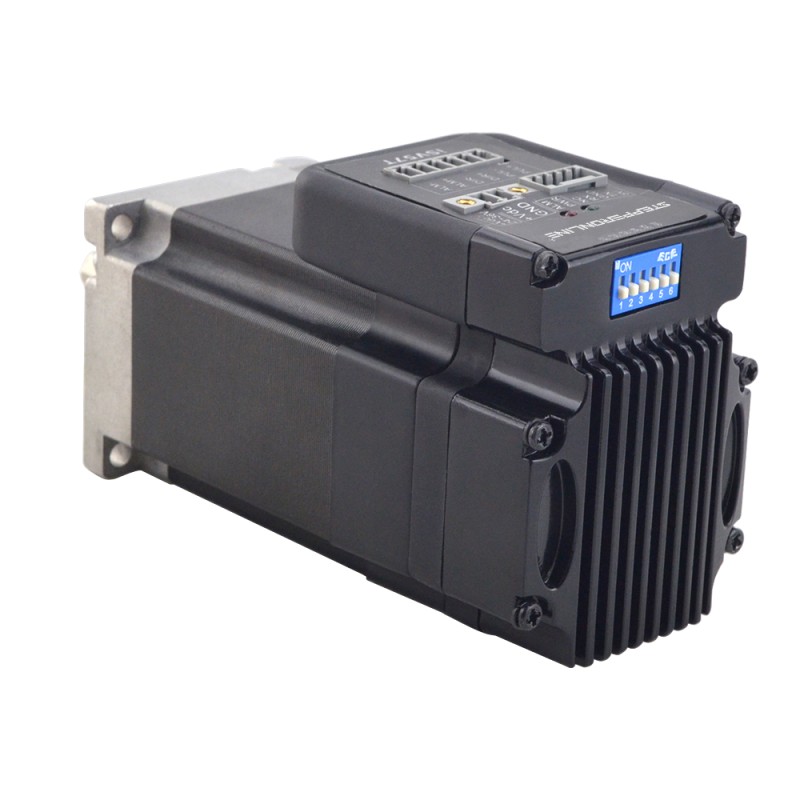

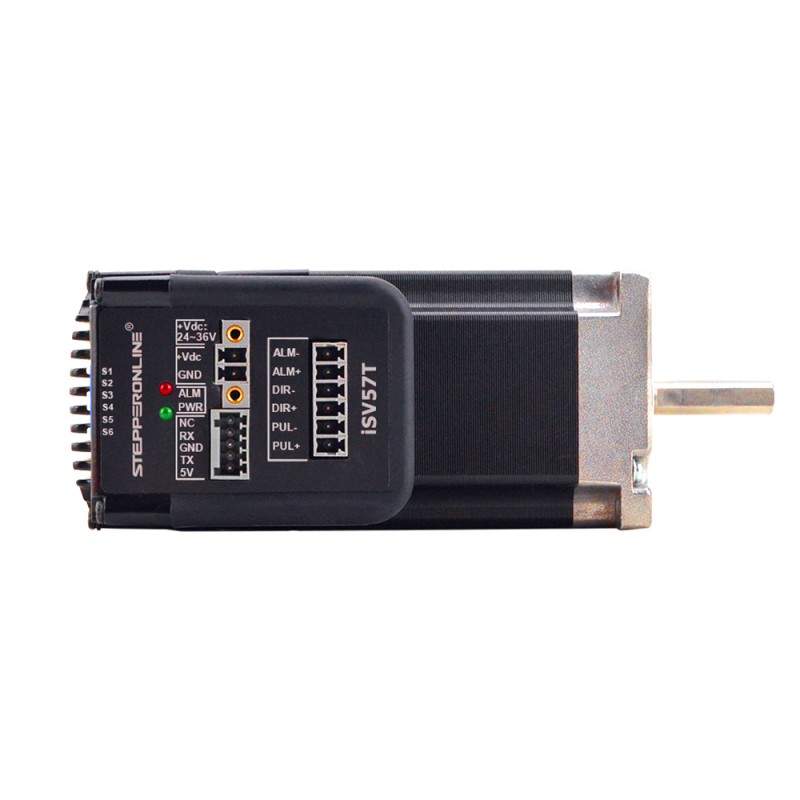

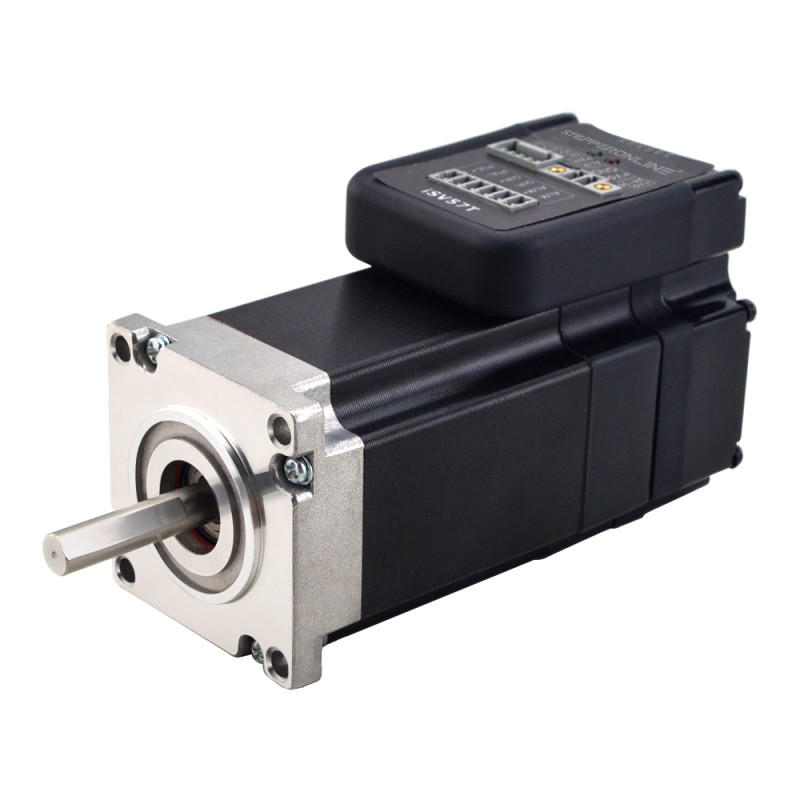

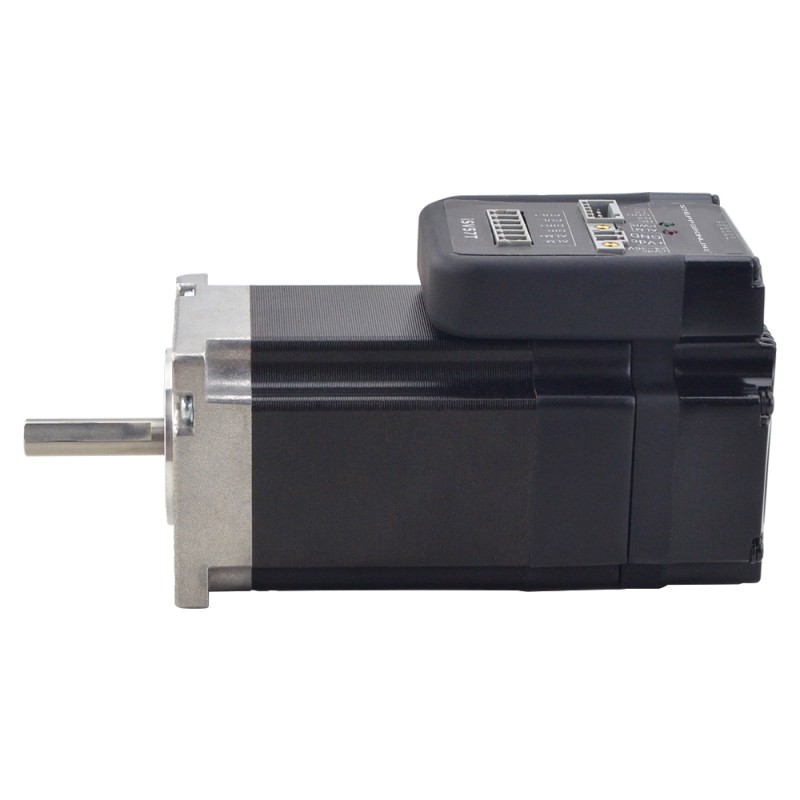

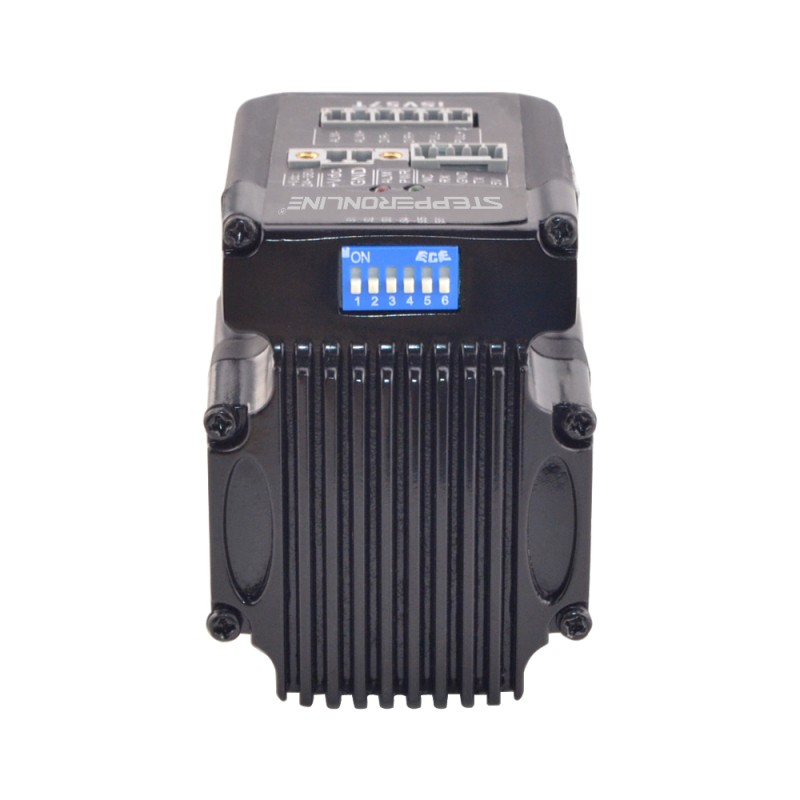

NEMA 23 geïntegreerde eenvoudige servomotor 130W 3000rpm 0,45Nm(63,73oz.in) 20-50VDC
De iSV57T-130 geïntegreerde servomotor is een borstelloze motor met een framemaat van 57mm die is geïntegreerd met een 16-bits encoder en een servoaandrijving. Met zijn zeer compacte formaat en geïntegreerde componenten kan de iSV57T-130 montageruimte besparen, encoderaansluiting en bedrading van de motor elimineren, interferentie verminderen en kabel- en arbeidskosten verlagen. Geïntegreerd compact formaat om montageruimte en installatietijd te besparen en elektrische interferentie te verminderen.
De iSV57T-130S is vergelijkbaar met deze motor, maar heeft een kortere uitgaande as. De verschillen tussen deze twee motoren zijn als volgt.
| Model | Schachtlengte | D-cut schachtlengte |
 |
 |
15mm |
 |
 |
27mm |
Belangrijkste kenmerken
- Ingangsspanning 20-50VDC, piekuitgangsstroom 0-6A
- Stap- en richtingscommando ingang voor positieregeling
- Compatibele montagemaat met stappenmotor
- Soepele motorbeweging en uitstekende reactietijd
- Geïsoleerde besturingsingangen van puls, richting
- Positie- en storingsuitgangen naar externe motion controllers voor complete systeembesturing
- Bescherming tegen overspanning, overstroom en positiefouten
Elektrische specificaties
- Onderdeelnummer fabrikant: iSV57T-130
- Nominaal vermogen (W): 130W
- Ingangsspanning: +20~50VDC (Typisch 36VDC)
- Nominaal koppel (Nm/oz.in): 0,45/63,73 (Nm/oz.in)
- Piekkoppel (Nm/oz.in): 1,1/155,80 (Nm/oz.in)
- Nominale snelheid (tpm): 3000 tpm
- Pieksnelheid (tpm): 4000rpm
- Piekstroom uitgang: 0~6A
- Logische Signaalstroom: 7~16mA (typisch 10mA)
- Puls Ingangsfrequentie: 0~300kHz
- Impulsvoltage: 5V (sluit een weerstand van 2K ohm in serie aan, als het 24V is)
- Isolatieweerstand: 100MΩ
Fysieke specificaties
- Framemaat: 57 x 57mm
- Lichaamslengte: 128mm
- Schacht Diameter: 8mm
- D-gesneden Schacht Lengte: 27mm
- Schacht Lengte: 33mm
- Gewicht: 1,25kg
Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)
- Koeling: Natuurlijke koeling of geforceerde koeling
- Milieu: Vermijd stof, olienevel en corrosieve gassen
- Omgevingstemperatuur: 0℃ - 40℃
- Vochtigheid: 40%RH - 90%RH
- Bedrijfstemperatuur (koellichaam): 70℃ Max
- Trillingen: 10-50Hz / 0,15mm
- Opslag Temperatuur: -20℃ - 65℃
Verpakkingslijst
- 1 x iSV57T-130
- 1 x CABLE-PC-i(PJ): RS232 kabel
