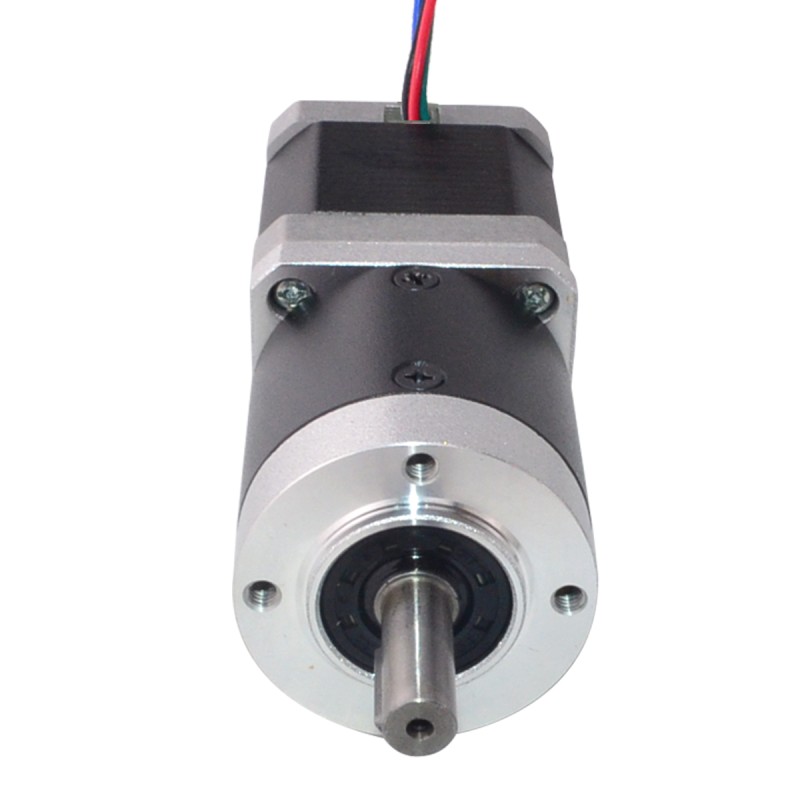

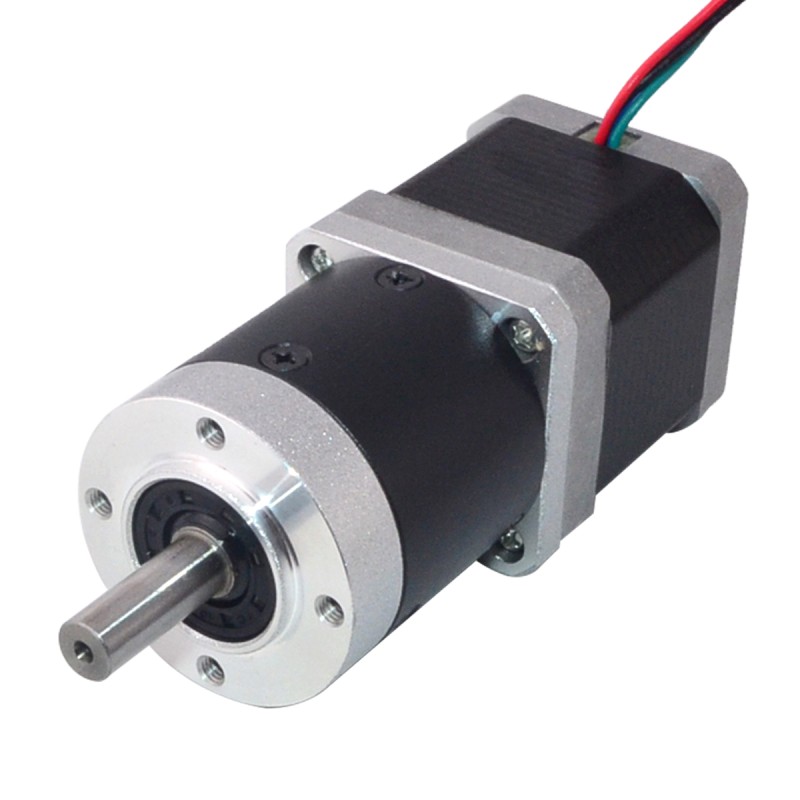

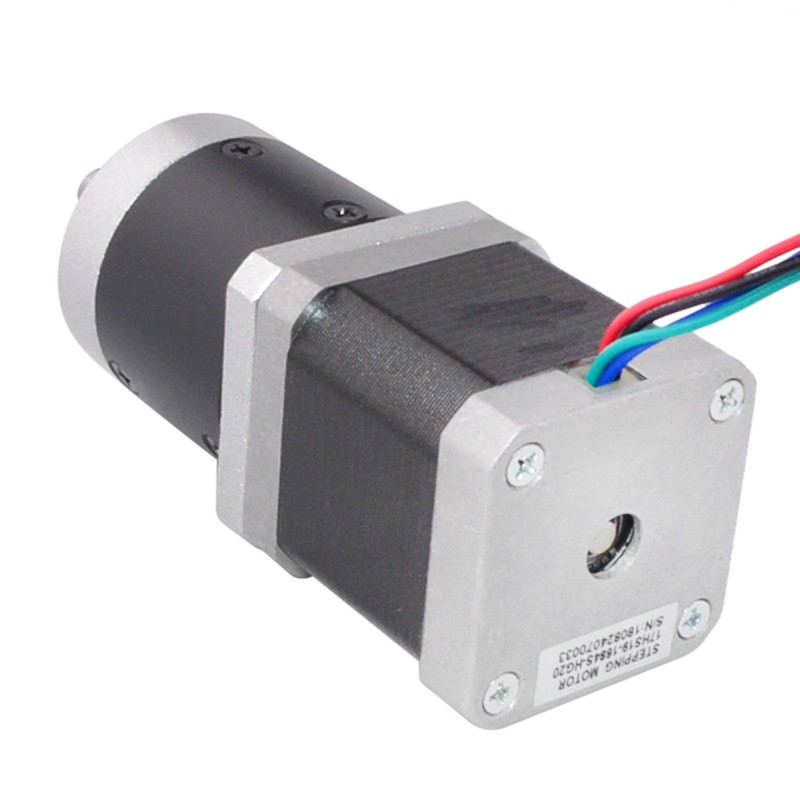

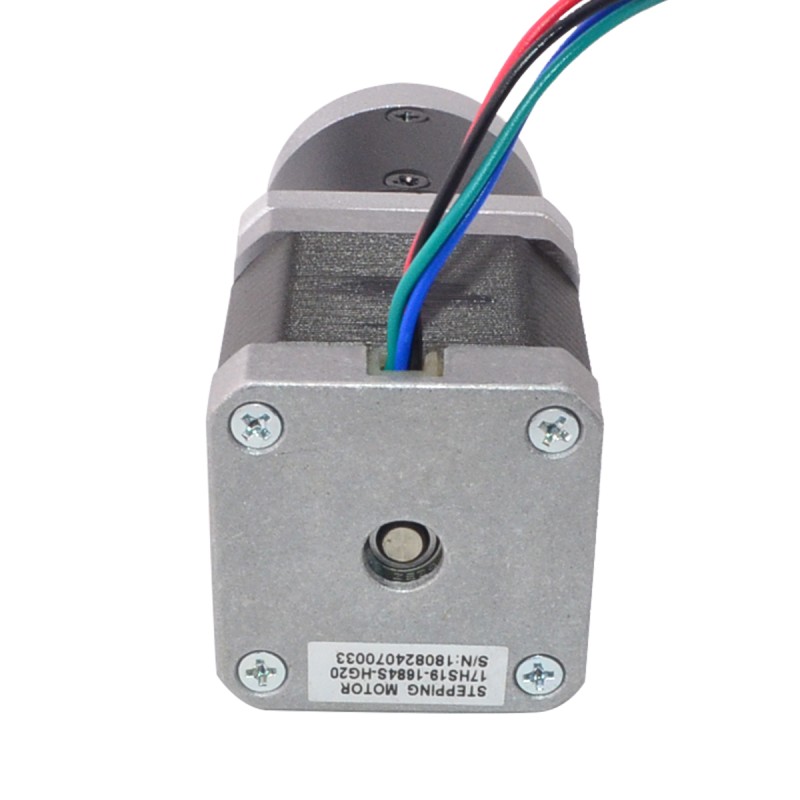

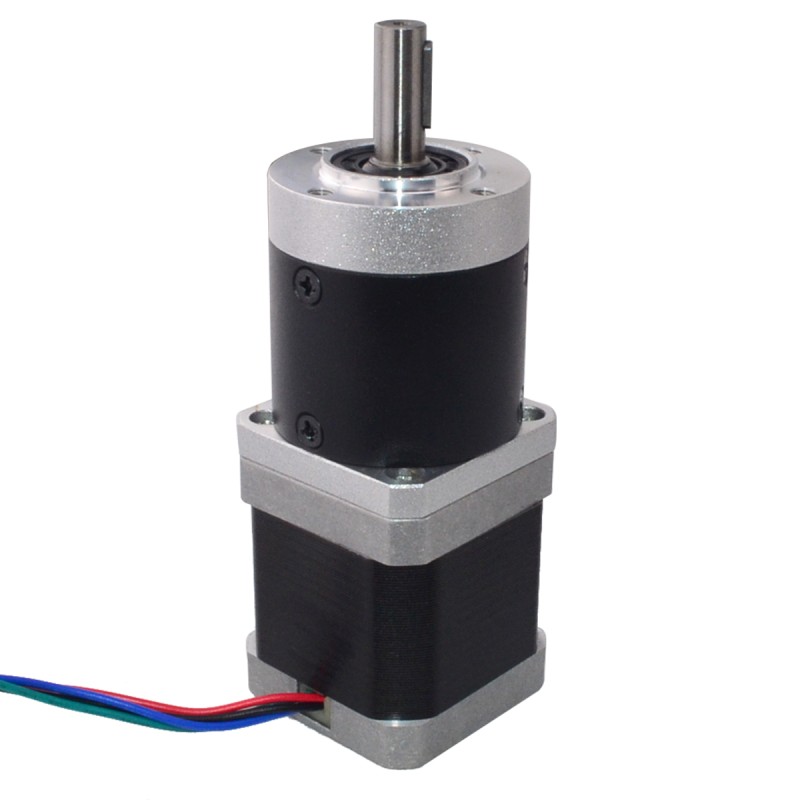

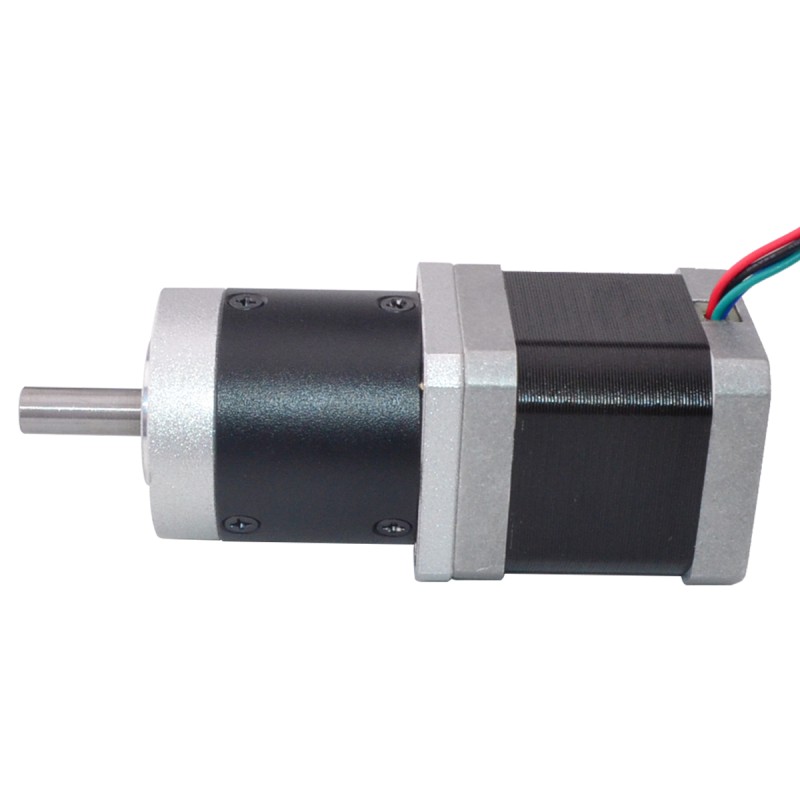

Name: Nema 17 stappenmotor L=48mm overbrengingsverhouding 20:1 hoge precisie planetaire Tandwielkast
Brand: STEPPERONLINE
SKU: 17HS19-1684S-HG20
Price: 56.82 EUR
Availability: PreOrder

Nema 17 stappenmotor L=48mm overbrengingsverhouding 20:1 hoge precisie planetaire versnellingsbak

Voorbestellen

17HS19-1684S-HG20

Type uitgaande asSpiebaan

Enkele as/Dubbele asEnkele as

Framemaat(mm)Nema 17 (42 x 42)

Soort productStappenmotor met Tandwielkast

Vraag

Bestellen & nalevingVoor inkoop

Min. bestelling: 20

Downloads

17HS19-1684S-HG20.STEPSTEP · 1.61MBLog in om te downloaden 17HS19-1684S-HG20 Full DatasheetPDF · 129.36KB

Dezelfde serie

Model	Type uitgaande as	Enkele as/Dubbele as	Framemaat(mm)	Soort product	Prijs	Voorraad
17HS19-1684S-HG20	Spiebaan	Enkele as	Nema 17 (42 x 42)	Stappenmotor met Tandwielkast	€56,82	Op bestelling

Nema 17 stappenmotor L=48mm overbrengingsverhouding 20:1 hoge precisie planetaire Tandwielkast

Deze Nema 17 stappenmotor met 48mm behuizing en 1,68A nominale stroom, geïntegreerd met een 48,3mm p... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€56,82

5 + €54,02

10 + €51,47

50 + €49,16

100 + €47,05

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Het minimum te bestellen aantal is 20

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze Nema 17 stappenmotor met 48mm behuizing en 1,68A nominale stroom, geïntegreerd met een 48,3mm planetaire tandwielkast met 20:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen met speciale ruimte, maar die een lage snelheid en/of een hoog koppel nodig hebben.

Elektrische specificatie

Onderdeelnummer: 17HS19-1684S-HG20
Motortype: Bipolaire Stepper
Staphoek: 1,8 graden
Houdkoppel zonder Tandwielkast: 44Ncm (62.32oz.in)
Nominale stroom/fase: 1.68A
Faseweerstand: 1,65ohms
Inductantie: 2,8mH ± 20% (1KHz)
Isolatie Klasse: B 130°C[266°F]

Tandwielkastspecificaties

Type versnellingsbak: Spur versnellingsbak
Materiaal tandwiel: Gelegeerd staal
Versnellingsverhouding: 20:1
Rendement: 85%
Speling bij nullast: <=50arcmin
Max.Permissible-Torsie: 10N.m (1416.4oz.in)
Moment Toelaatbaar Koppel:15N.m(2124oz.in)
Max.Radial Lading: 100N
Omgevingstemperatuur: -10-50℃
Lawaai: <=50dB
Het leven: 6000h

Fysieke Specificatie

Framemaat: 42 x 42mm
Motor Lengte: 48mm
Tandwielkast Lengte: 48.3mm
Schacht Diameter: Φ8mm
Schacht Lengte: 23.5mm
Spiebaan Lengte: 14mm
Aantal draden: 4
Loodlengte: 320mm
Gewicht: 350g

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	1.65
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel zonder versnellingsbak(N.m)	0.44
Inductantie(mH)	2.8
Stroom (A)	1.68
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 17 (42 x 42)
Gewicht(g)	350
IP-classificatie	40
Lichaamslengte(mm)	96.3
Loodlengte(mm)	320
Materiaal tandwiel	Gelegeerd staal
Overbrengingsverhouding(xx:1)	20
Schacht Diameter(mm)	8
Schachtlengte(mm)	23.5
Speling	<=50 arcmin
Type uitgaande as	Spiebaan
Type versnellingsbak	Precisie Planetaire
