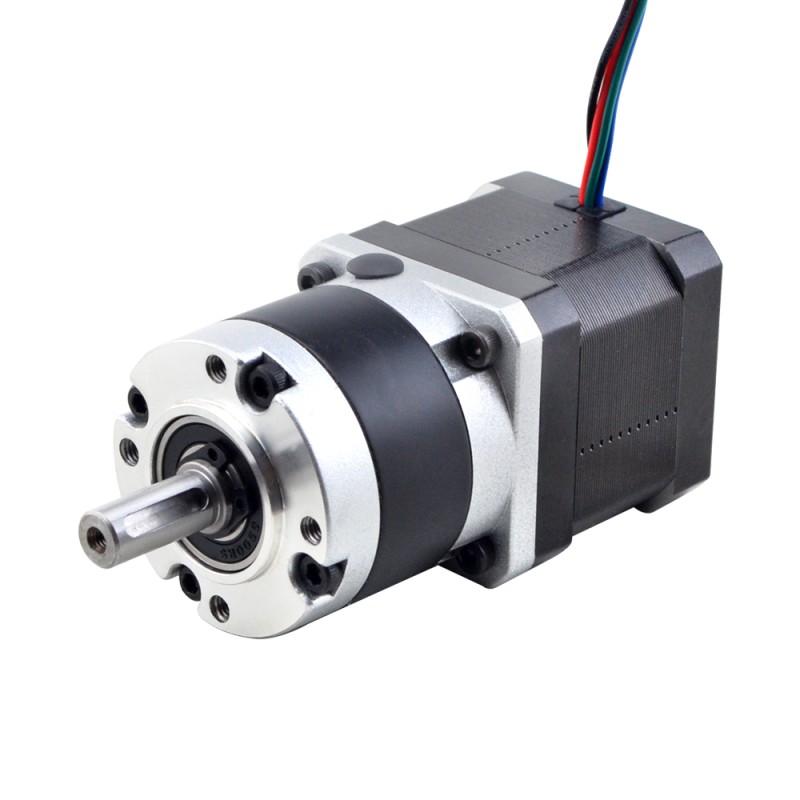

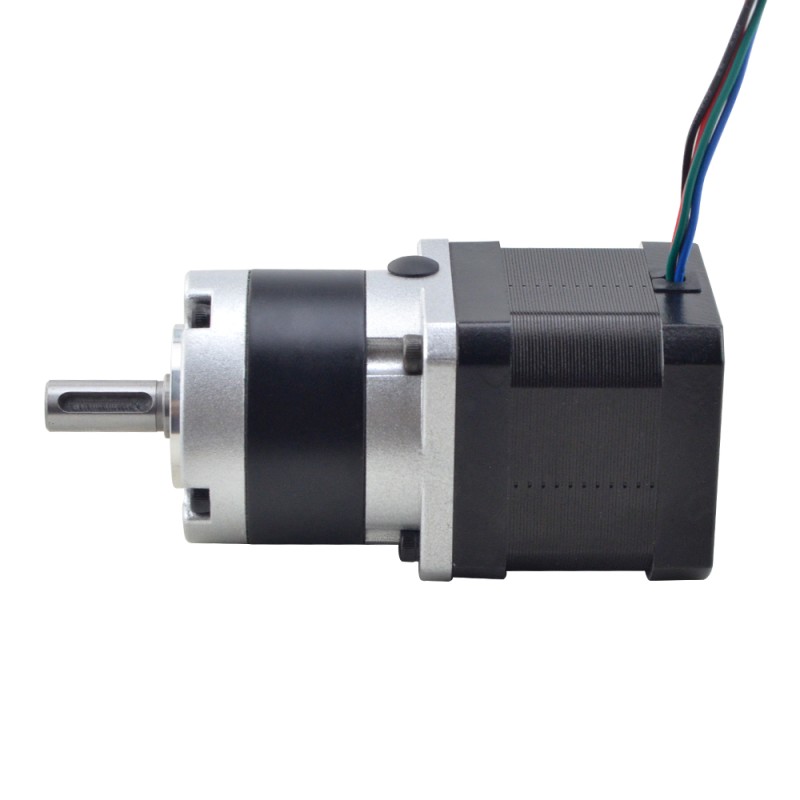

Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire Tandwielkast

Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire versnellingsbak
17HS15-1584S-MG5
Type uitgaande asSpiebaan
Enkele as/Dubbele asEnkele as
Framemaat(mm)Nema 17 (42 x 42)
Soort productStappenmotor met Tandwielkast
Vraag

Downloads

17HS15-1584S-MG5.STEPSTEP · 1.22MBLog in om te downloaden17HS15-1584S_Torque_curve.pdfPDF · 213.69KB17HS15-1584S-MG5_Full_Datasheet.pdfPDF · 179.84KB
Dezelfde serie
ModelType uitgaande asEnkele as/Dubbele asFramemaat(mm)Soort productPrijsVoorraad
17HS08-1004S-HG100-SALESpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,77Op voorraad
17HS13-0404S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€20,45Op voorraad
17HS13-0404S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS13-0404S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS13-0404S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€20,45Op voorraad
17HS13-0404S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€25,40Op voorraad
17HS15-0404S-HG20DEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1584S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,31Op voorraad
17HS15-1584S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1584S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1584S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,31Op voorraad
17HS15-1584S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,27Op voorraad
17HS15-1684D-HG10-AR3SpiebaanDubbele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€51,74Op bestelling
17HS15-1684S-HG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG15SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1684S-HG3SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG30SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,19Op voorraad
17HS15-1684S-HG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€45,27Op voorraad
17HS15-1684S-HG50 Uit productieSpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast—
17HS19-1684S-HG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€56,82Op bestelling
17HS19-1684S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,93Op voorraad
17HS19-1684S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS19-1684S-MG20SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS19-1684S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€21,93Op voorraad
17HS19-1684S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€26,89Op voorraad
17HS24-2104S-MG10SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€22,43Op voorraad
17HS24-2104S-MG100SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€28,56Op voorraad
17HS24-2104S-MG5SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€22,43Op voorraad
17HS24-2104S-MG50SpiebaanEnkele asNema 17 (42 x 42)Stappenmotor met Tandwielkast€27,38Op voorraad
Nema 17 stappenmotor L=39mm overbrengingsverhouding 5:1 MG serie planetaire Tandwielkast
Deze Nema 17 maat stappenmotor is uitgerust met MG-serie hoge precisie tandwielkast. De overbrenging... Lees meer
2 beoordeling(en) • Geef beoordeling
vanaf
€21,31
5 + €20,47
10 + €19,69
50 + €18,96
100 + €18,29

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 maat stappenmotor is uitgerust met MG-serie hoge precisie tandwielkast. De overbrengingsverhouding is 5:1 en de maximale speling is 30 boogminuten. Het is een uitstekende keuze voor toepassingen die een goede nauwkeurigheid maar lage kosten vereisen.
Omdat de MG-serie Tandwielkast een ingebouwde askoppeling heeft, kun je de motor of Tandwielkast gemakkelijk vervangen.


Elektrische specificatie

  • Onderdeelnummer: 17HS15-1584S-MG5
  • Motortype: Bipolaire Stepper
  • Houdkoppel zonder tandwielkast: 36Ncm (51.0oz.in)
  • Nominale stroom/fase: 1.58A
  • Faseweerstand: 1,65ohms
  • Inductantie: 3.2mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Poedermetallurgie
  • Versnellingsverhouding: 5:1
  • Rendement: 90%
  • Speling bij nullast: <=30arcmin
  • Max.toelaatbaar koppel: 9Nm (79.66lb-in)
  • Geluidsniveau: <=55dB
  • Waterdichte classificatie: IP54
  • Levensduur: 20000hours

Fysieke specificatie

  • Framemaat: 42 x 42mm
  • Lengte motor: 39mm
  • Tandwielkast Lengte: 40mm
  • Type uitgaande as: Spiebaan
  • De Diameter van de outputschacht: Φ8mm
  • De Lengte van de outputschacht: 21.5mm

Verbinding

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 1.65
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 0.36
Inductantie(mH) 3.2
Stroom (A) 1.58
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 79
Materiaal tandwiel Poedermetallurgie
Overbrengingsverhouding(xx:1) 5
Schacht Diameter(mm) 8
Speling <=50 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire
