Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire Tandwielkast

Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
17HS15-0404S-HG10 Uit productie
Overbrengingsverhouding(xx:1)10
Type versnellingsbakPrecisie Planetaire

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

17HS15-0404S-HG10.STEPSTEP · 2.2MBLog in om te downloaden17HS15-0404S-HG10 Full DatasheetPDF · 173.38KB
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Type versnellingsbakPrijsVoorraad
17HS08-1004D-E1000 Uit productie—————
17HS13-0404D-E1000 Uit productie—————
17HS13-0404D-PG14-E1000 Uit productie—14 : 1———
17HS13-0404D-PG27-E1000 Uit productie—27 : 1———
17HS13-0404D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS13-0404S-PG5-C4 Uit productie—5.18Economische Planetaire——
17HS15-0404S-HG10 Uit productie—10Precisie Planetaire——
17HS15-1504S Uit productie—————
17HS15-1504S-X Uit productie—————
17HS15-1684D-HG50-AR3 Uit productie—50Precisie Planetaire——
17HS15-1684S-HG100 Uit productie—100Precisie Planetaire——
17HS15-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS16-2004D-E1000 Uit productie—————
17HS16-2004S-C5 Uit productie—————
17HS19-1684D-PG100-E1000 Uit productie—100 : 1———
17HS19-1684D-PG14-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG27-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS19-1684D-PG51-E1000 Uit productie—51 : 1———
17HS19-1684S-HG10 Uit productie—10Precisie Planetaire——
17HS19-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS19-2004D-E1000 Uit productie—————
17HS24-2104D-E1000 Uit productie—————
17HS24-2104D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS24-2104D-PG51-E1000 Uit productie—51 : 1———
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire Tandwielkast
Deze Nema 17 stappenmotor met 39mm behuizing en 0,40A nominale stroom, geïntegreerd met een 41mm pla... Lees meer
1 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

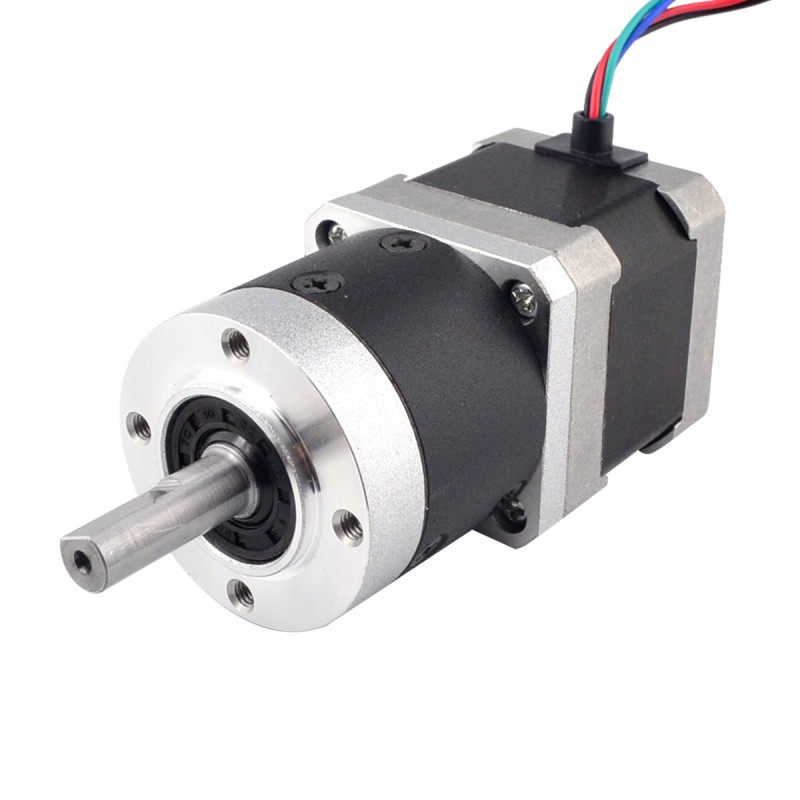

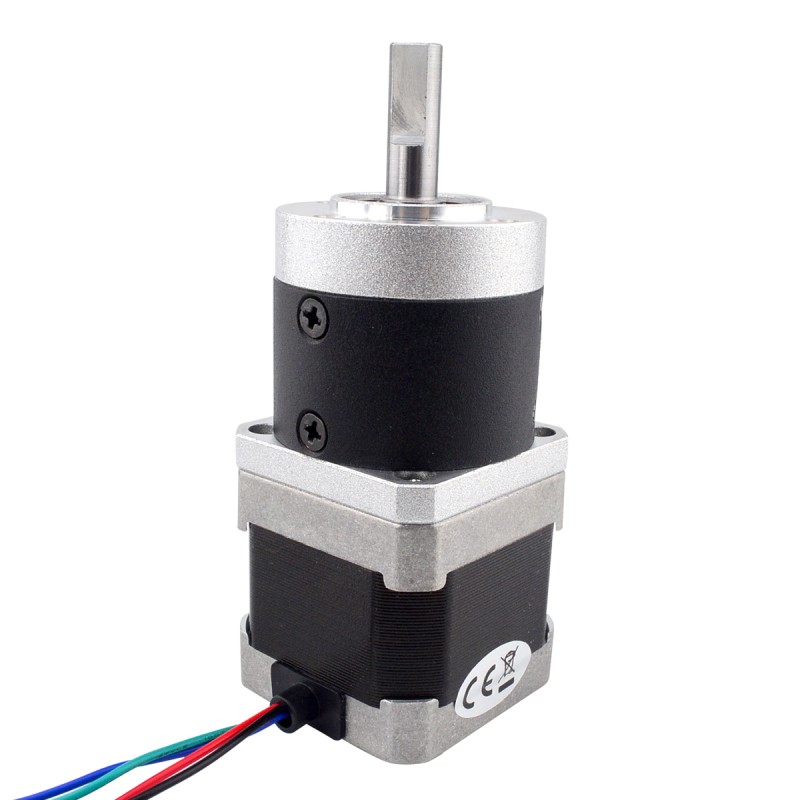

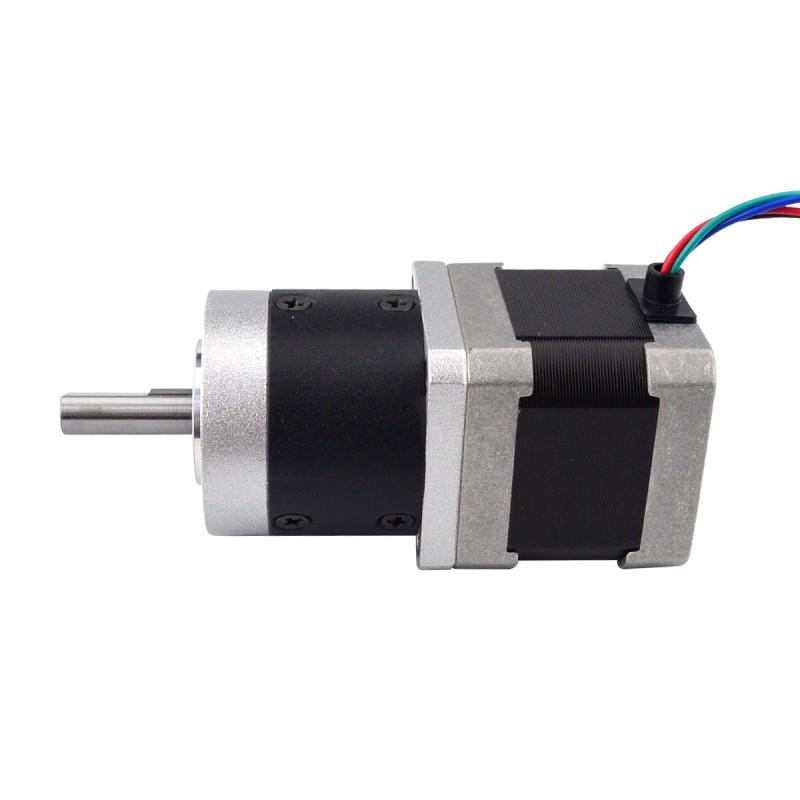

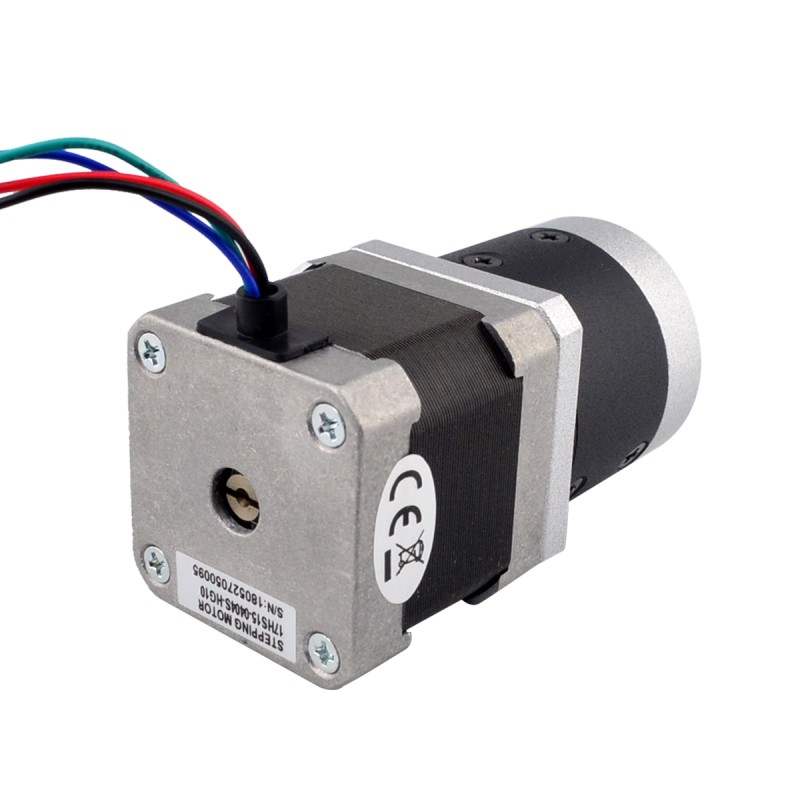

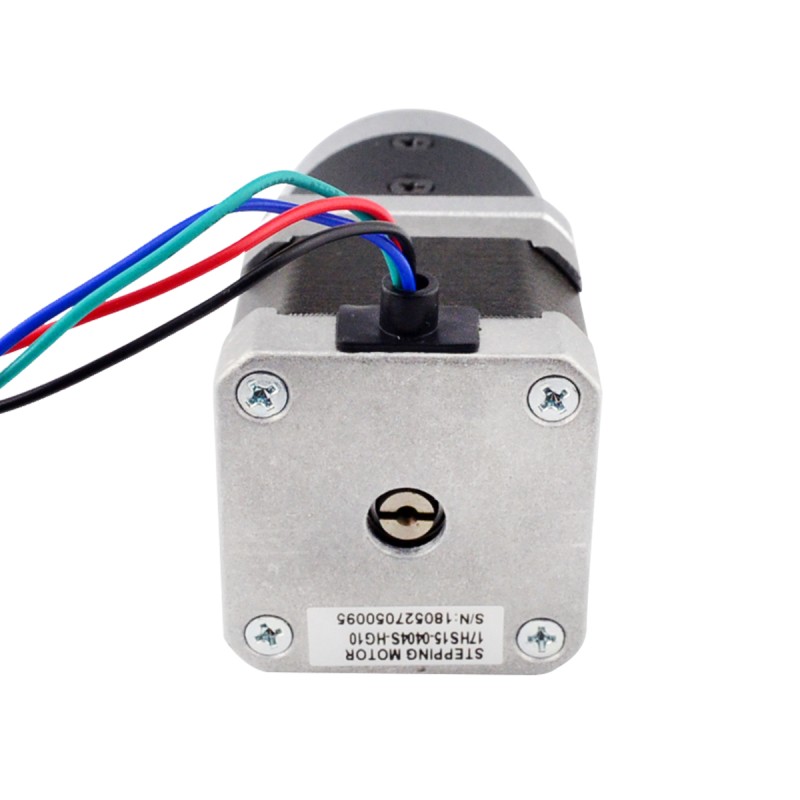

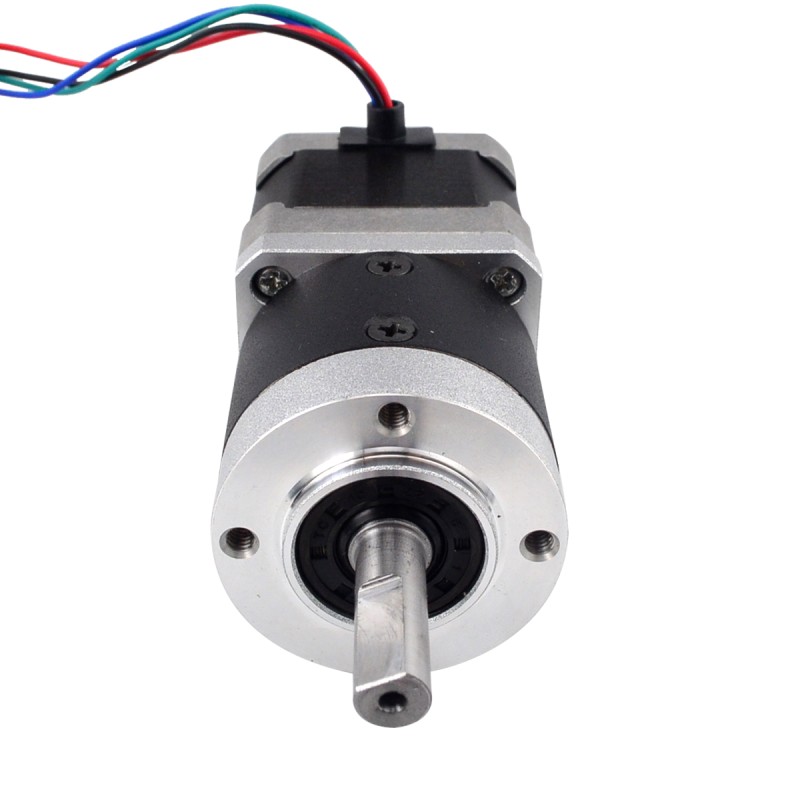

Deze Nema 17 stappenmotor met 39mm behuizing en 0,40A nominale stroom, geïntegreerd met een 41mm planetaire tandwielkast met 10:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen met speciale ruimte, maar die een lage snelheid en/of een hoog koppel nodig hebben.


Elektrische specificatie

  • Onderdeelnummer: 17HS15-0404S-HG10
  • Motortype: Bipolaire Stepper
  • Staphoek: 1.8 graden
  • Houdkoppel zonder Tandwielkast: 40Ncm (56.8oz.in)
  • Nominale stroom/fase: 0.40A
  • Faseweerstand: 30ohms
  • Inductantie: 58mH ± 20% (1KHz)
  • Isolatie Klasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Versnellingsverhouding: 10:1
  • Efficiency: 92%
  • Speling bij nullast: <=30arcmin
  • Max.Permissible-Torsie: 3.5N.m(495.74oz.in)
  • Moment Toelaatbaar Koppel:6N.m(849.84oz.in)
  • Max.Radial Lading: 100N
  • Omgevingstemperatuur: -10-50℃
  • Lawaai: <=50dB
  • Het leven: 20000h

Fysieke Specificatie

  • Framemaat: 42 x 42mm
  • Motor Lengte: 39mm
  • Tandwielkast Lengte: 41mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 25mm
  • D-gesneden Lengte: 15mm
  • Aantal draden: 4
  • Loodlengte: 320mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 30
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 0.40
Inductantie(mH) 58
Stroom (A) 0.4
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
Gewicht(g) 680
IP-classificatie 40
Lichaamslengte(mm) 80
Loodlengte(mm) 320
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 10
Schacht Diameter(mm) 8
Schachtlengte(mm) 25
Speling <=30 arcmin
Type uitgaande as D
Type versnellingsbak Precisie Planetaire
