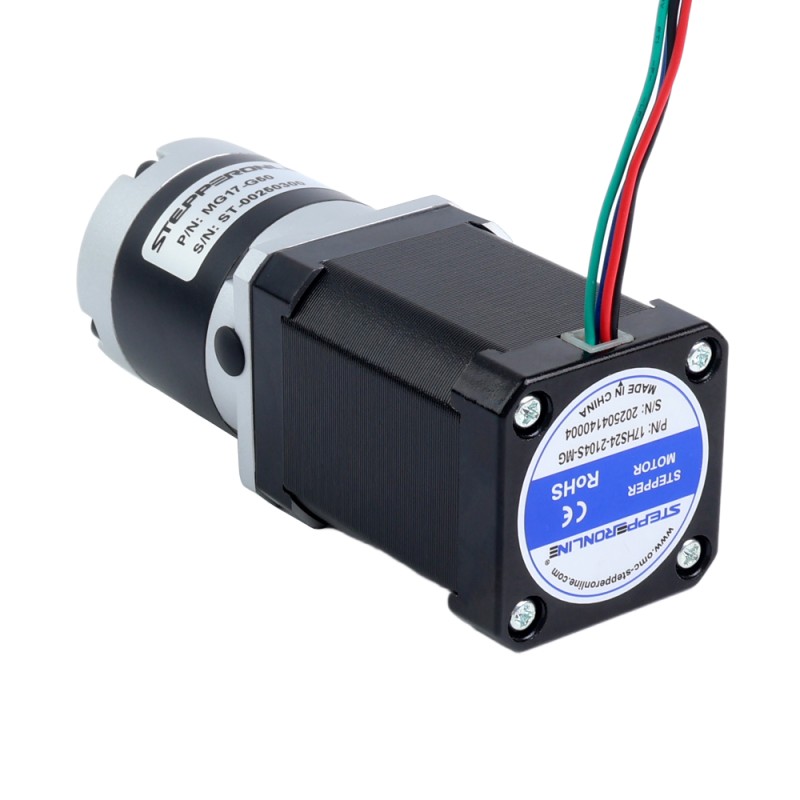

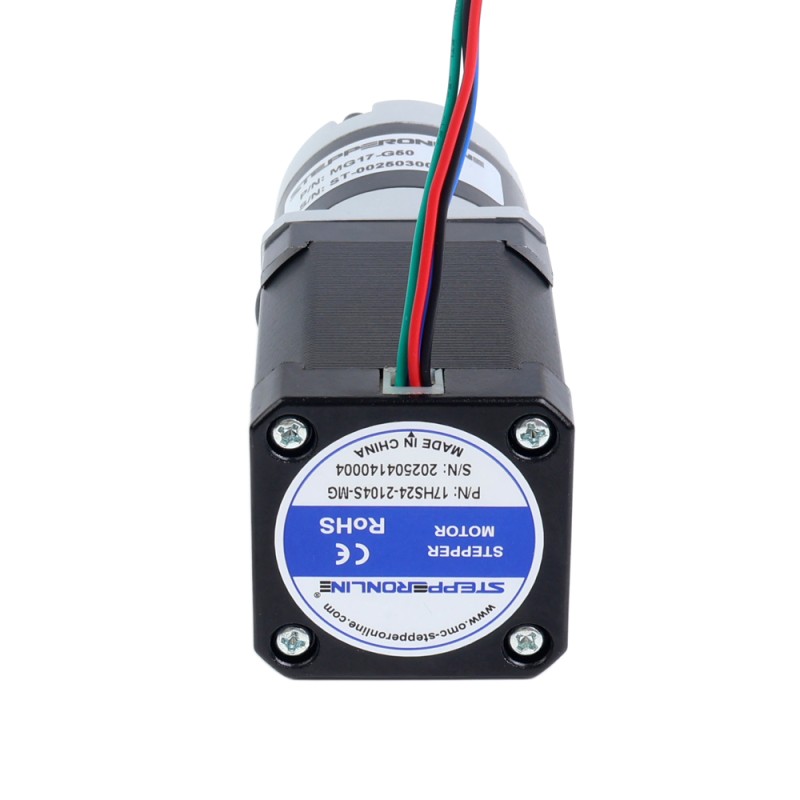

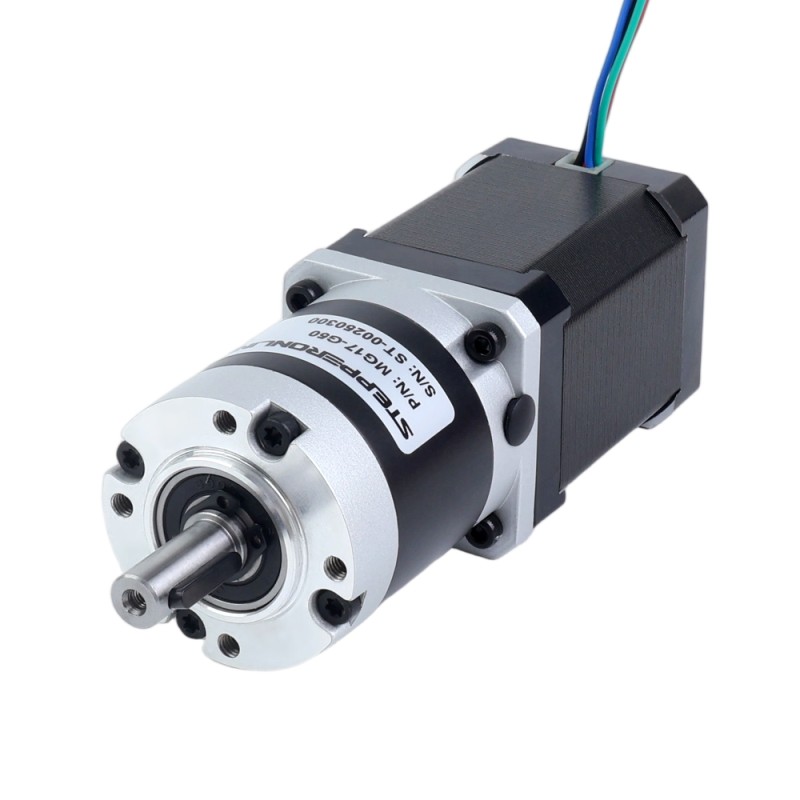

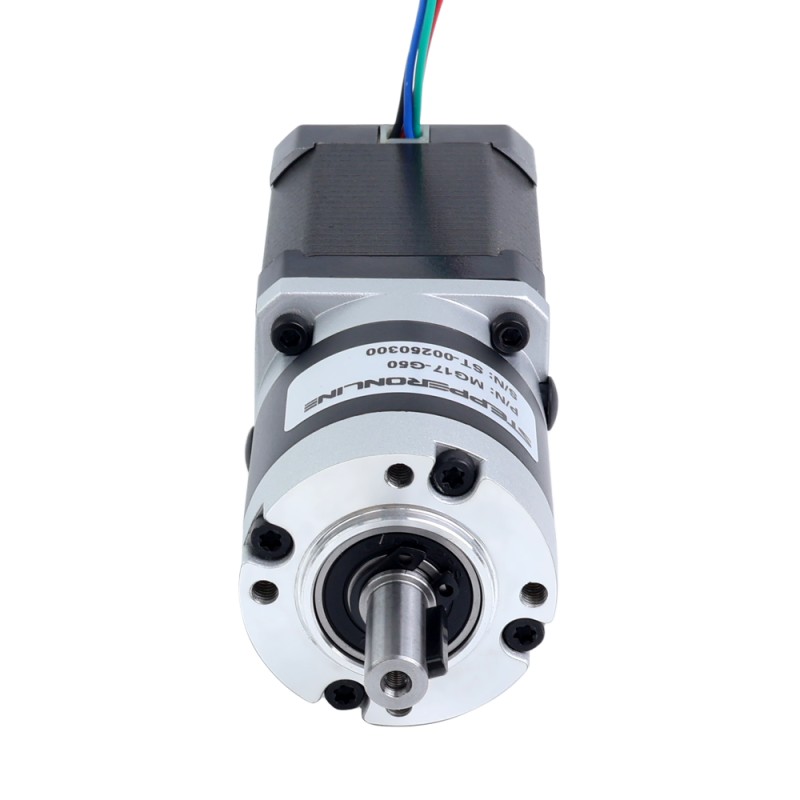

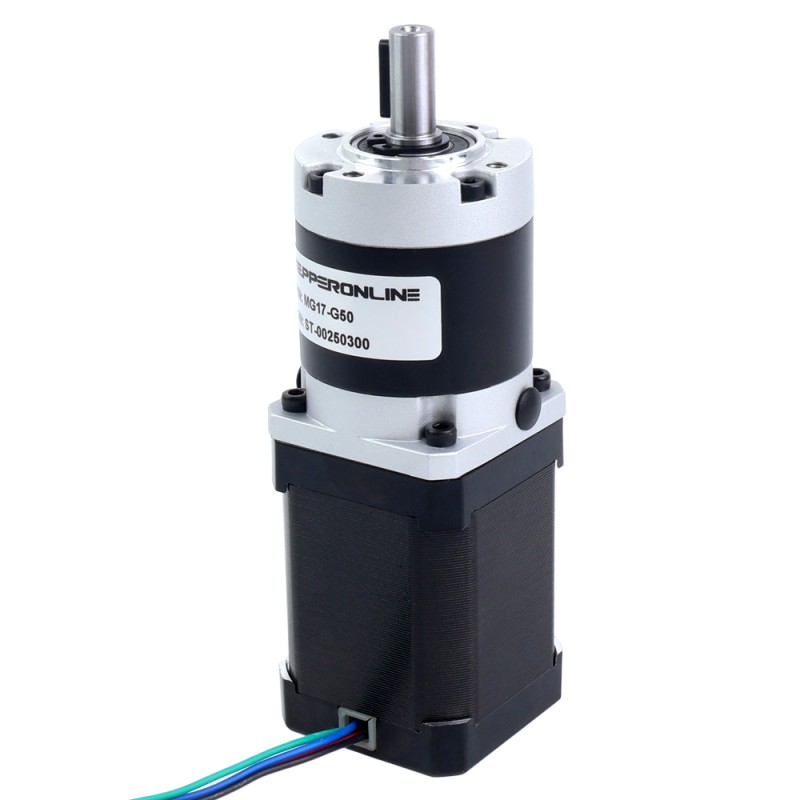

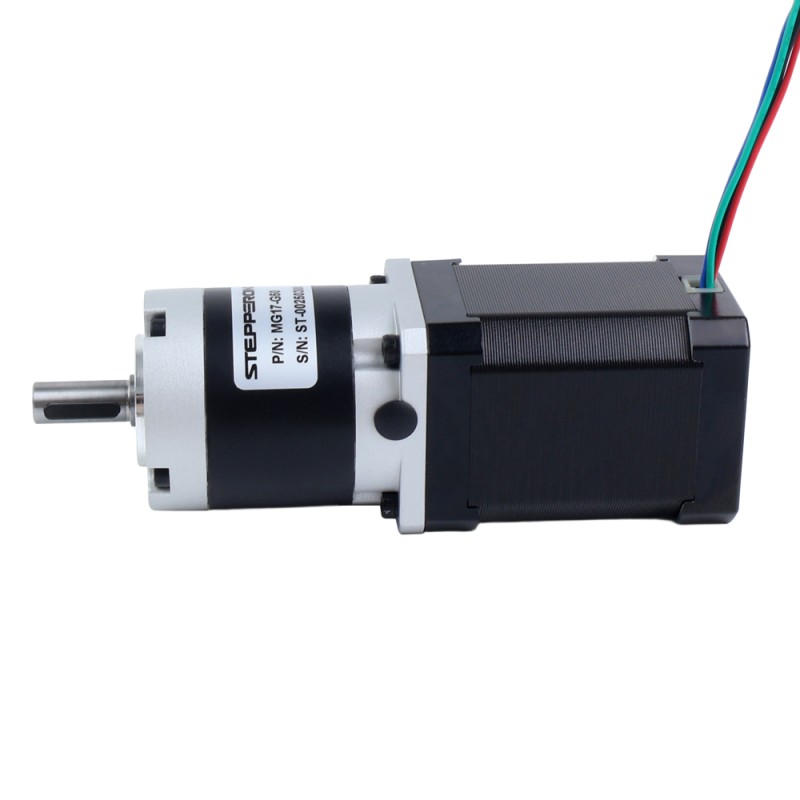

Nema 17 Stappenmotor bipolair L=60mm w/ met planetaire versnellingsbak MG-serie overbrengingsverhouding 50

Deze Nema 17 stappenmotor levert een houdkoppel van 0,76Nm(107,62oz.in) en beschikt over onze hoogprecisie MG-serie versnellingsbak met een overbrengingsverhouding van 50:1. In tegenstelling tot de stalen tandwielen van de EG-serie, gebruikt de MG-serie duurzame poedermetallurgie-tandwielen, wat een optimale balans biedt tussen precisie en kosteneffectiviteit voor uw toepassingen.
Het geïntegreerde askoppelingsontwerp zorgt voor eenvoudige vervanging van de motor of versnellingsbak, wat flexibiliteit biedt voor uw projecten.

Elektrische Specificaties

• Artikelnummer: 17HS24-2104S-MG50
• Motortype: Bipolaire stappenmotor
• Houdkoppel zonder versnellingsbak: 0,76Nm(107,62oz.in)
• Nominale stroom/fase: 2,10A
• Faseweerstand: 1,60ohms±10%
• Inductantie: 3,00mH±20%(1KHz)
• Isolatieklasse: B 130°C[266°F]

Versnellingsbak Specificaties

• Type versnellingsbak: Spur versnellingsbak
• Materiaal tandwiel: Poedermetallurgie
• Overbrengingsverhouding: 50:1
• Efficiëntie: 80%
• Speling bij nullast: <=45arcmin
• Maximaal toelaatbaar koppel: 10,00Nm(1416,12oz.in)
• Momentaan toelaatbaar koppel: 20,00Nm(2832,23oz.in)

Fysieke Specificaties

• Maat van het frame: 42 x 42mm
• Motorlengte: 60mm
• Versnellingsbaklengte: 51mm
• Type uitgaande as: Spiebaan
• Diameter uitgaande as: Φ8mm
• Lengte uitgaande as: 21.5mm

Aansluiting
