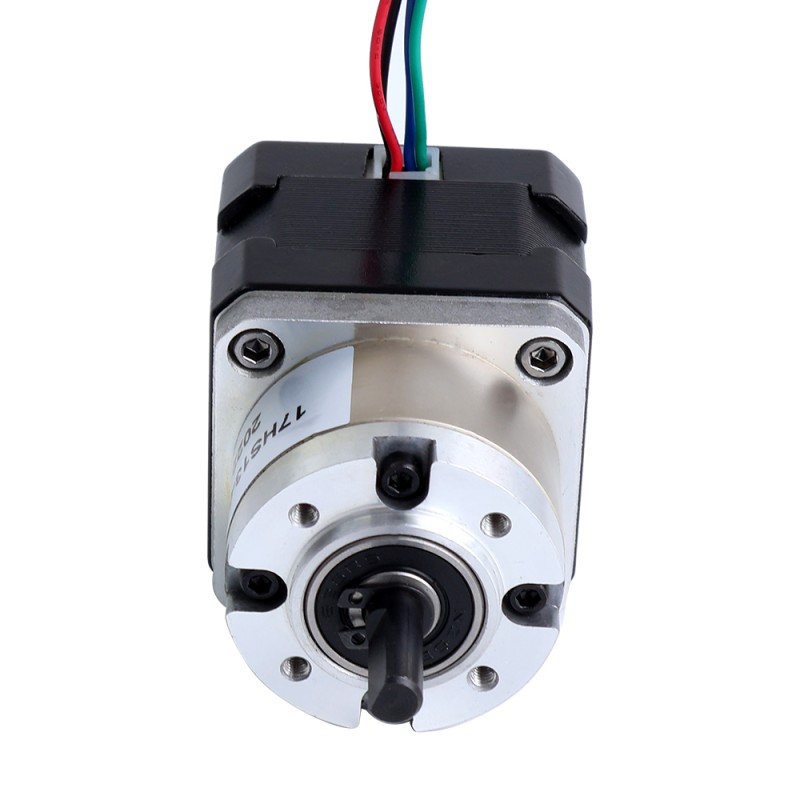

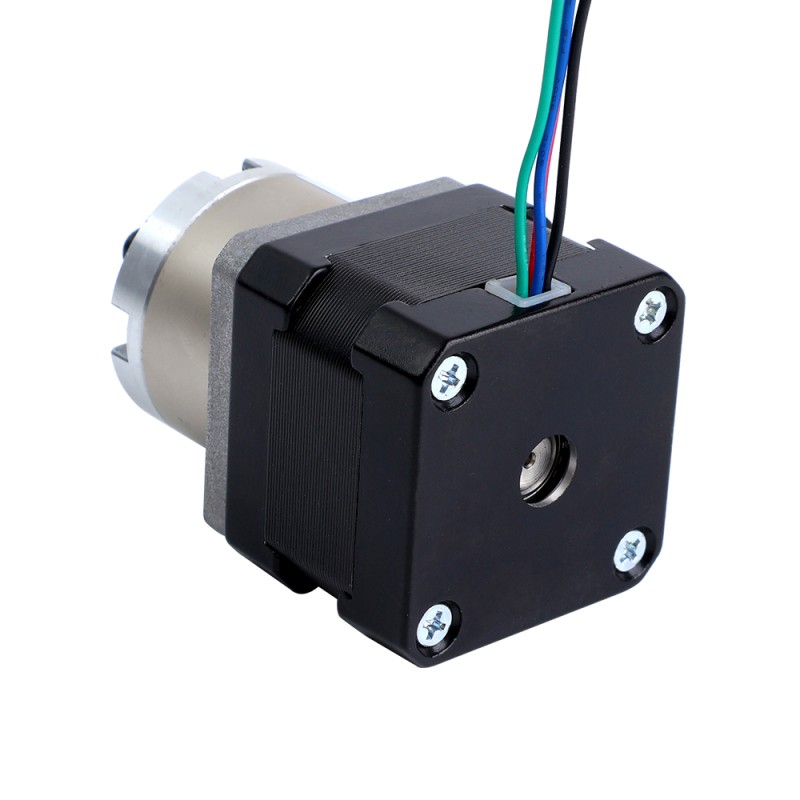

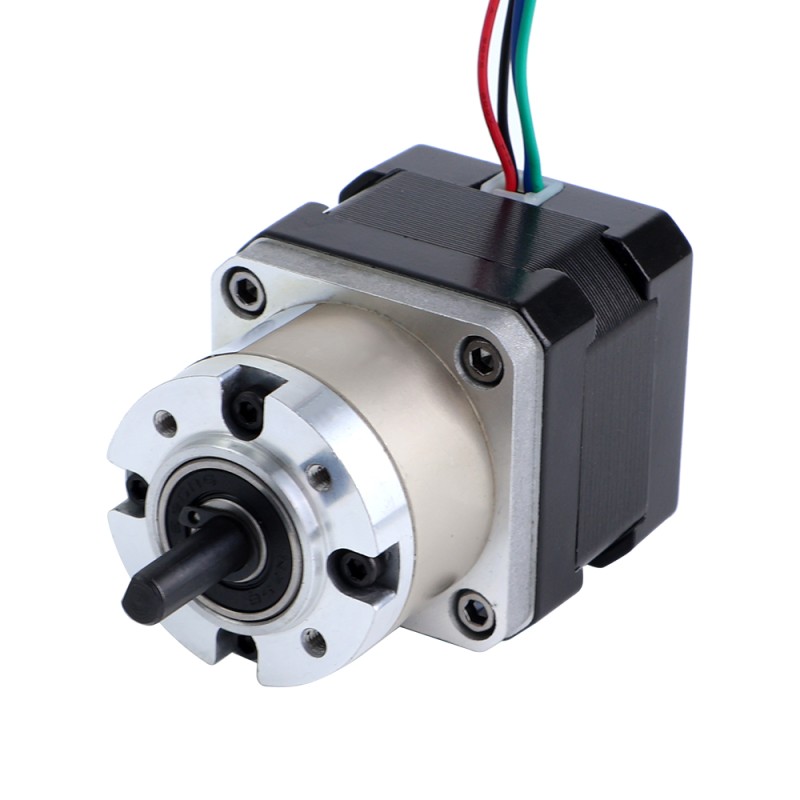

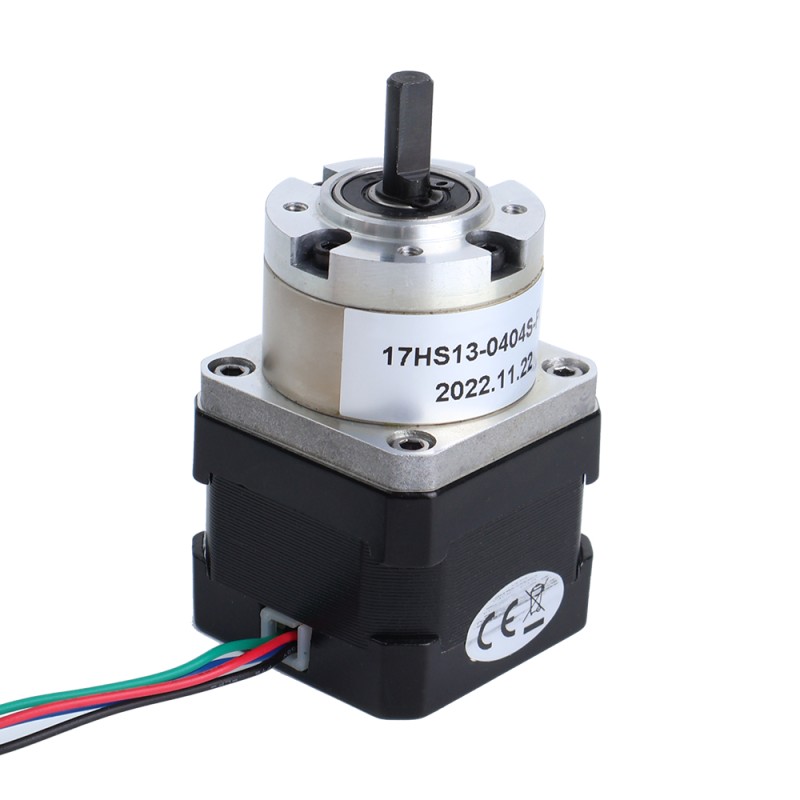

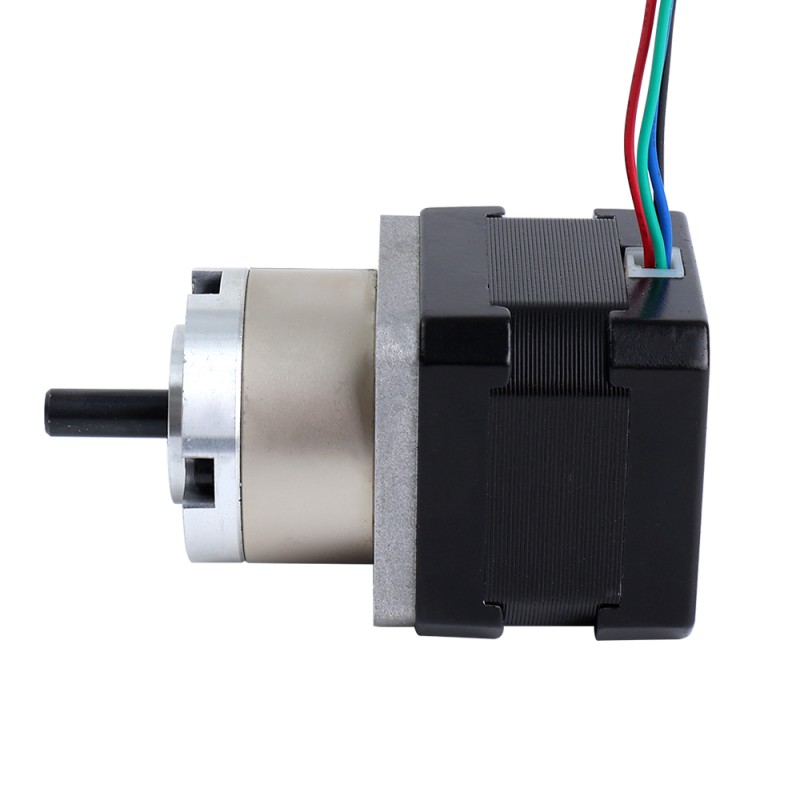

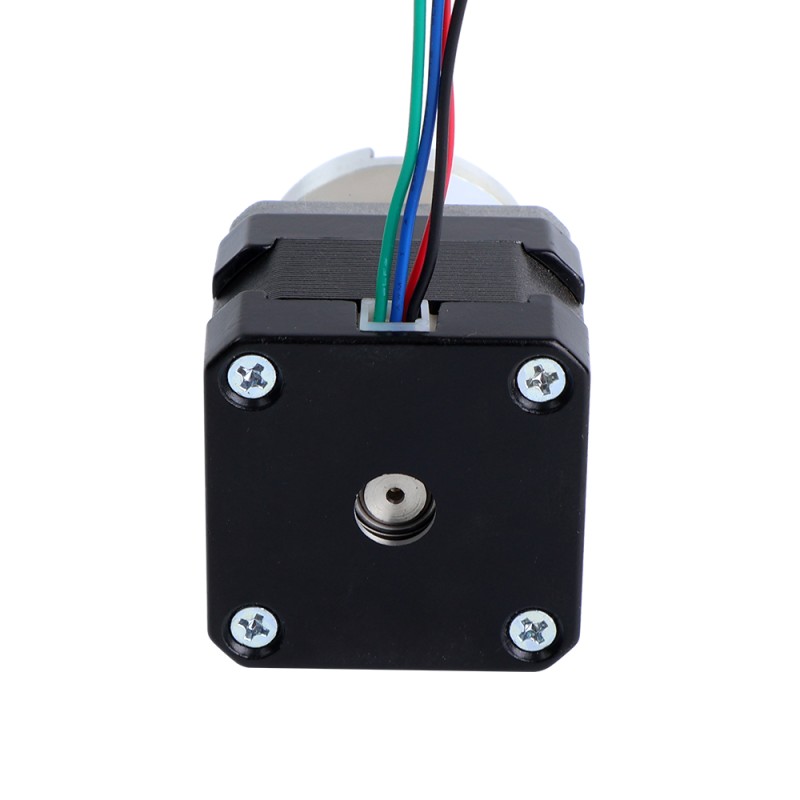

Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector

Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
17HS13-0404S-PG5-C4 Uit productie
Overbrengingsverhouding(xx:1)5.18
Type versnellingsbakEconomische Planetaire

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

17HS13-0404S-PG5-C4 Full DatasheetPDF · 134.47KB
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Type versnellingsbakPrijsVoorraad
17HS08-1004D-E1000 Uit productie—————
17HS13-0404D-E1000 Uit productie—————
17HS13-0404D-PG14-E1000 Uit productie—14 : 1———
17HS13-0404D-PG27-E1000 Uit productie—27 : 1———
17HS13-0404D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS13-0404S-PG5-C4 Uit productie—5.18Economische Planetaire——
17HS15-0404S-HG10 Uit productie—10Precisie Planetaire——
17HS15-1504S Uit productie—————
17HS15-1504S-X Uit productie—————
17HS15-1684D-HG50-AR3 Uit productie—50Precisie Planetaire——
17HS15-1684S-HG100 Uit productie—100Precisie Planetaire——
17HS15-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS16-2004D-E1000 Uit productie—————
17HS16-2004S-C5 Uit productie—————
17HS19-1684D-PG100-E1000 Uit productie—100 : 1———
17HS19-1684D-PG14-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG27-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS19-1684D-PG51-E1000 Uit productie—51 : 1———
17HS19-1684S-HG10 Uit productie—10Precisie Planetaire——
17HS19-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS19-2004D-E1000 Uit productie—————
17HS24-2104D-E1000 Uit productie—————
17HS24-2104D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS24-2104D-PG51-E1000 Uit productie—51 : 1———
Nema 17 stappenmotor bipolair L=34mm w/overbrengingsverhouding 5:1 planetaire tandwielkast met 300mm kabel & connector
Deze Nema 17 stappenmotor met een lichaamslengte van 33 mm en een nominale stroom van 0,4 A heeft ee... Lees meer
0 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 stappenmotor met een lichaamslengte van 33 mm en een nominale stroom van 0,4 A heeft een planetaire tandwielkast met een overbrengingsverhouding van 5,18:1 en een connector. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS13-0404S-PG5-C4
  • Motortype: Bipolaire Stepper
  • Stappenhoek: 0,35 graden
  • Houdkoppel zonder versnellingsbak: 25Ncm (31.2oz.in)
  • Nominale stroom/fase: 0.4A
  • Faseweerstand: 27 ohm
  • Inductantie: 28.5mH ± 20% (1KHz)

Versnellingsbak Specificaties

  • Type versnellingsbak: Planetaire
  • Overbrengingsverhouding: 5.18: 1
  • Rendement: 90%
  • Speling bij nullast: <=1 deg
  • Max.toelaatbaar koppel: 2Nm (283oz.in)
  • Moment toelaatbaar koppel: 4Nm (566oz.in)
  • As Maximale Axiale Belasting: 50N
  • Maximale radiale belasting: 100N

Fysieke specificaties

  • Framemaat: 42 x 42mm
  • Motor Lengte: 34mm
  • Versnellingsbak Lengte: 27.3mm
  • Schacht Diameter: 6 mm
  • Schacht Lengte: 18mm
  • D-gesneden Lengte: 12mm
  • Aantal draden: 4
  • Loodlengte: 300mm

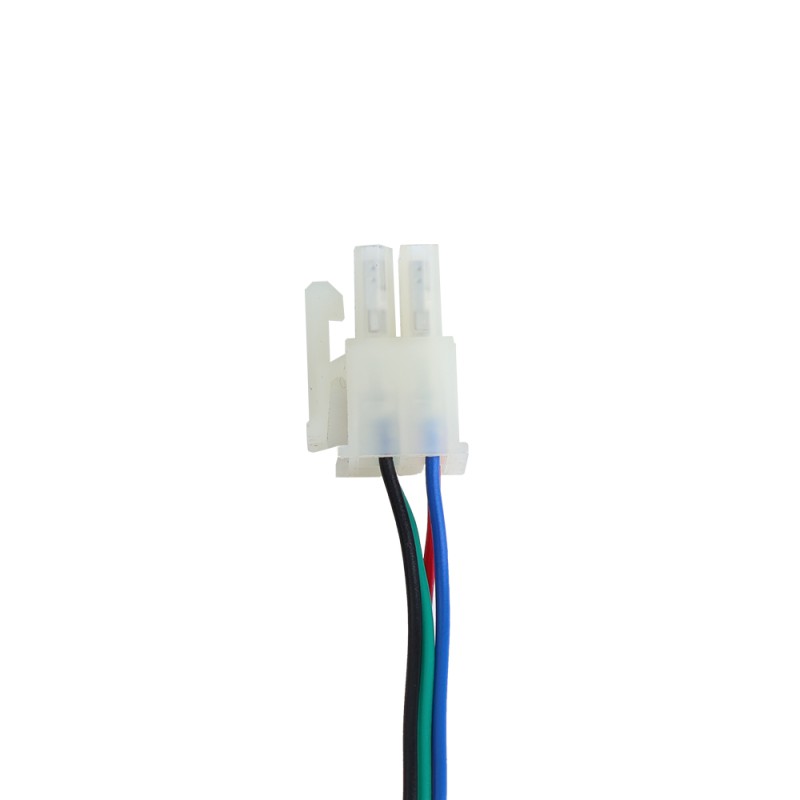

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 27
Houdkoppel zonder versnellingsbak(N.m) 0.25
Inductantie(mH) 28.5
Stroom (A) 0.4
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 61.3
Loodlengte(mm) 300
Overbrengingsverhouding(xx:1) 5.18
Schacht Diameter(mm) 6
Schachtlengte(mm) 18
Speling <=1deg
Type uitgaande as D
Type versnellingsbak Economische Planetaire
