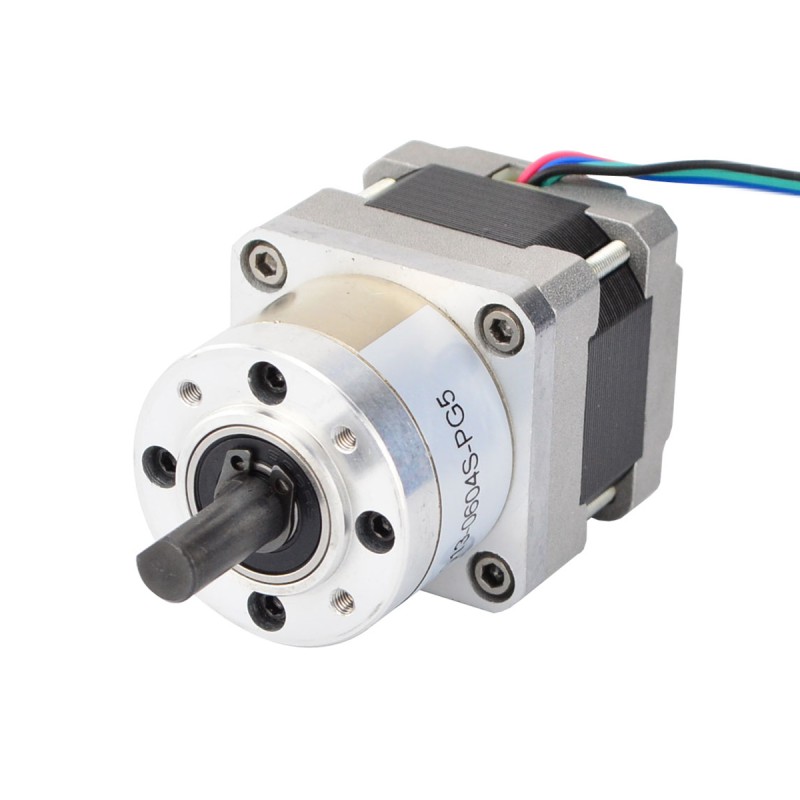

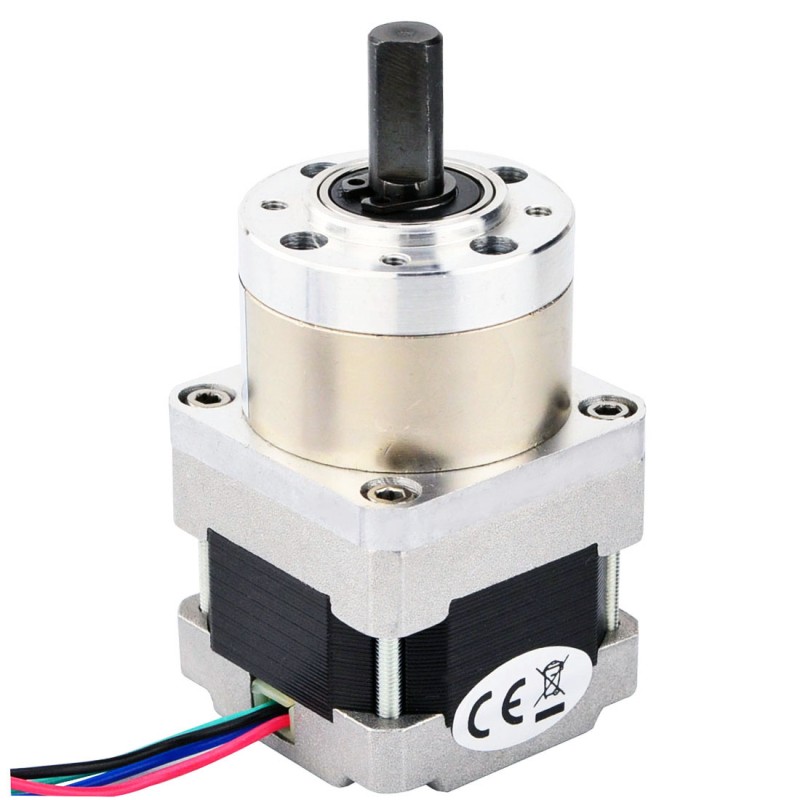

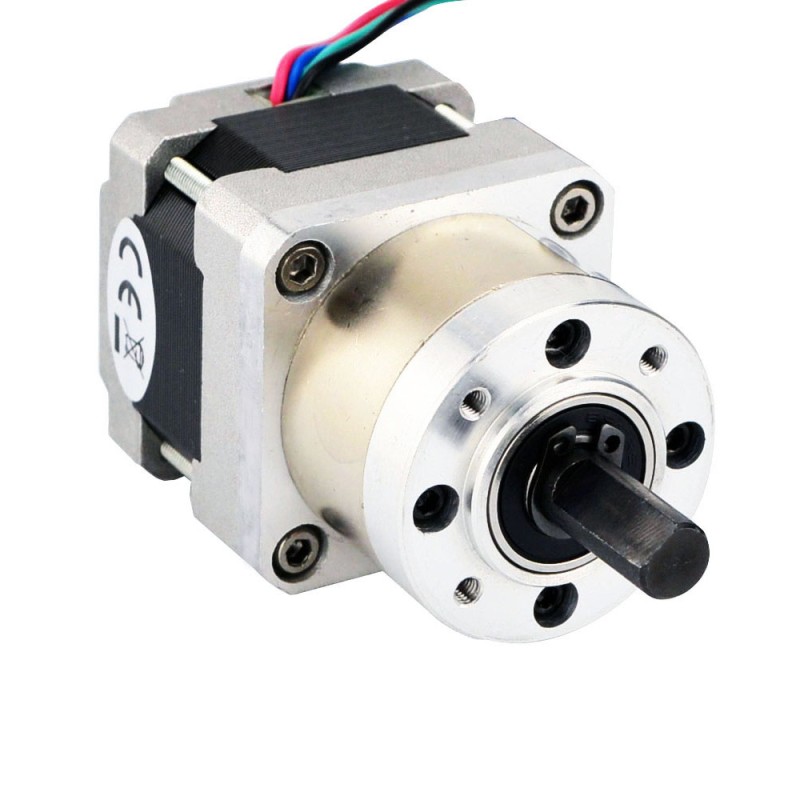

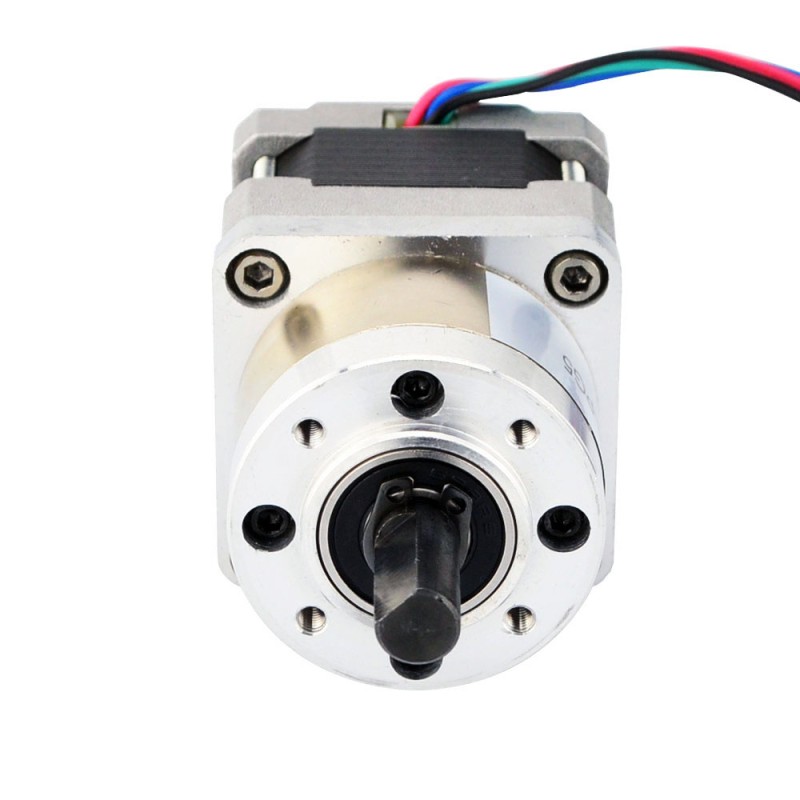

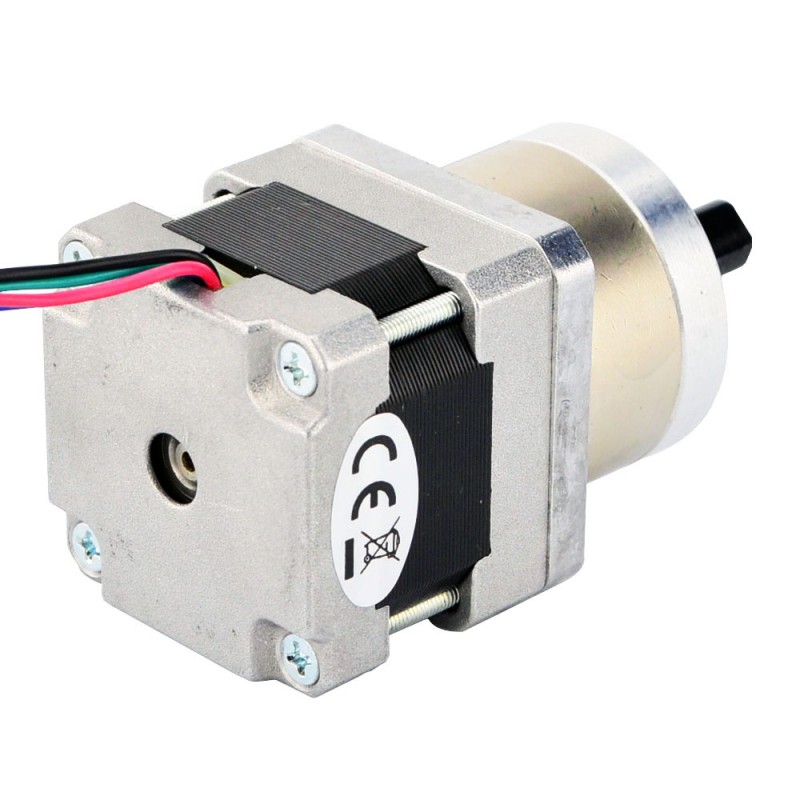

Name: Nema 16 stappenmotor bipolair L=34mm met tandwielverhouding 5:1 planetaire tandwielkast
Brand: STEPPERONLINE
SKU: 16HS13-0604S-PG5
Price: 24.49 EUR
Availability: InStock

Nema 16 stappenmotor bipolair L=33mm met tandwielverhouding 5:1 planetaire tandwielkast

16HS13-0604S-PG5

Type uitgaande asD

Schacht Diameter(mm)8

Enkele as/Dubbele asEnkele as

Framemaat(mm)Nema 16 (39 x 39)

Vraag

Downloads

16HS13-0604S-PG5_Full_Datasheet.pdfPDF · 138.79KB 16HS13-0604S-PG5.STEPSTEP · 1.78MBLog in om te downloaden 16HS13-0604S-PG5_Torque_Curve.pdfPDF · 118.21KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Enkele as/Dubbele as	Framemaat(mm)	Prijs	Voorraad

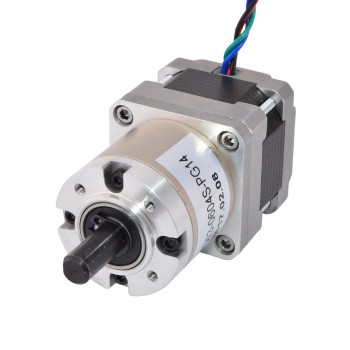

16HS13-0604S-PG14	D	8	Enkele as	Nema 16 (39 x 39)	€24,49	Op voorraad
16HS13-0604S-PG5	D	8	Enkele as	Nema 16 (39 x 39)	€24,49	Op voorraad

Nema 16 stappenmotor bipolair L=34mm met tandwielverhouding 5:1 planetaire tandwielkast

Deze Nema 16 stappenmotor met een behuizing van 34mm en een nominale stroom van 0,6A heeft een plane... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€24,49

5 + €23,33

10 + €22,29

50 + €21,32

100 + €20,45

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 16 stappenmotor met een behuizing van 34mm en een nominale stroom van 0,6A heeft een planetaire tandwielkast met een overbrengingsverhouding van 5,18:1 geïntegreerd. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.

Elektrische specificatie

Onderdeelnummer fabrikant: 16HS13-0604S-PG5
Motortype: Bipolaire Stepper
Stappenhoek: 0.35deg
Houdkoppel zonder Tandwielkast: 22Ncm (31.15oz.in)
Nominale stroom/fase: 0.6A
Fase Weerstand: 15ohms
Inductantie: 16mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

Type Tandwielkast: Planetaire
Overbrengingsverhouding: 5.18:1
Rendement: 90%
Speling bij nullast: <=3deg
Max.toelaatbaar koppel: Nm (424.83oz.in)
Moment toelaatbaar koppel: 5Nm (708.06oz.in)
As Maximale Axiale Belasting: 50N
Maximale radiale belasting: 100N

Fysieke specificaties

Framemaat: 39 x 39mm
Lengte motor: 34mm
Tandwielkast Lengte: 27.3mm
Schacht Diameter: Φ8mm
Schacht Lengte: 20mm
D-snijden Lengte: 15mm
Aantal draden: 4
Loodlengte: 500mm
Gewicht: 340g

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	15
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel zonder versnellingsbak(N.m)	0.22
Inductantie(mH)	16
Stroom (A)	0.6
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 16 (39 x 39)
Gewicht(g)	340
IP-classificatie	40
Lichaamslengte(mm)	61.3
Loodlengte(mm)	500
Overbrengingsverhouding(xx:1)	5.18
Schacht Diameter(mm)	8
Schachtlengte(mm)	20
Speling	<=3 deg
Type uitgaande as	D
Type versnellingsbak	Economische Planetaire
