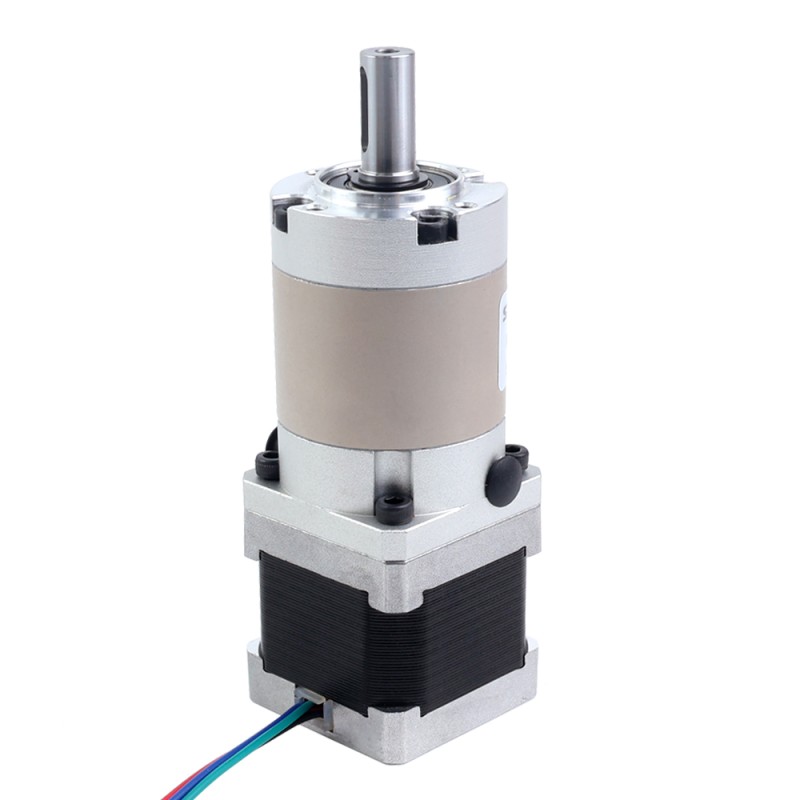

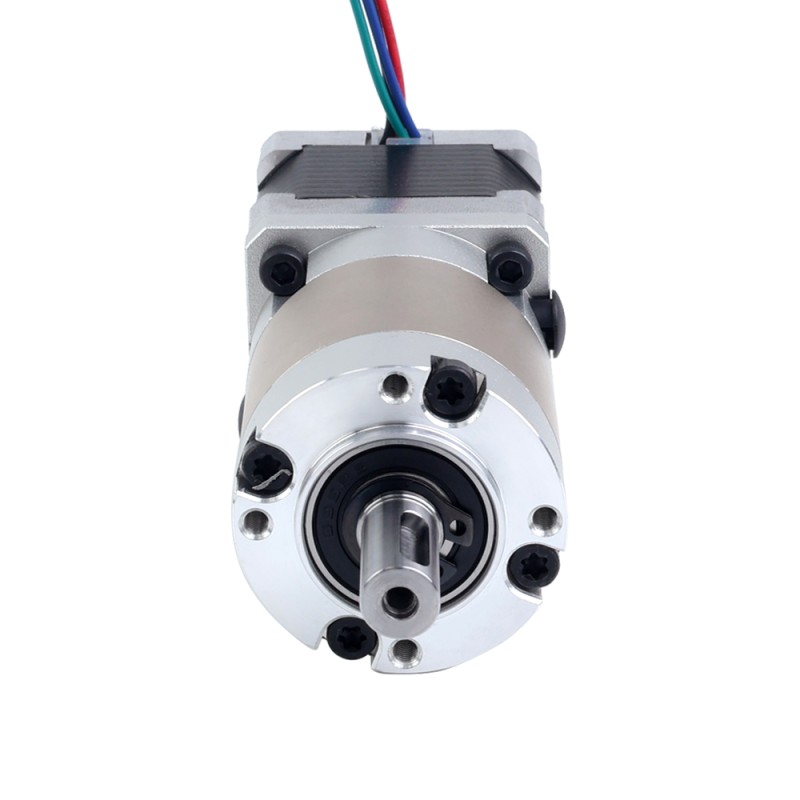

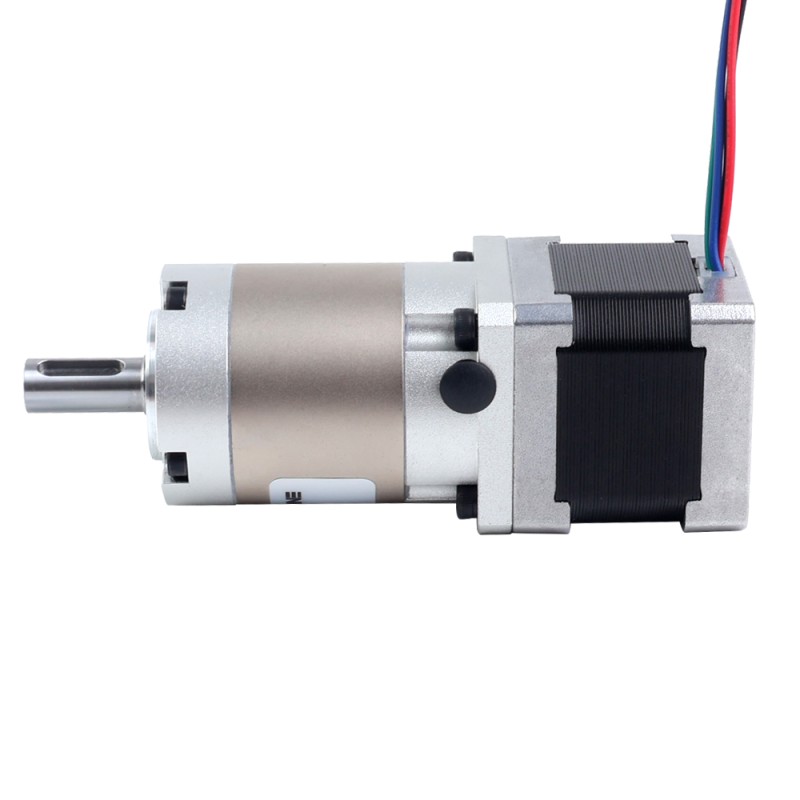

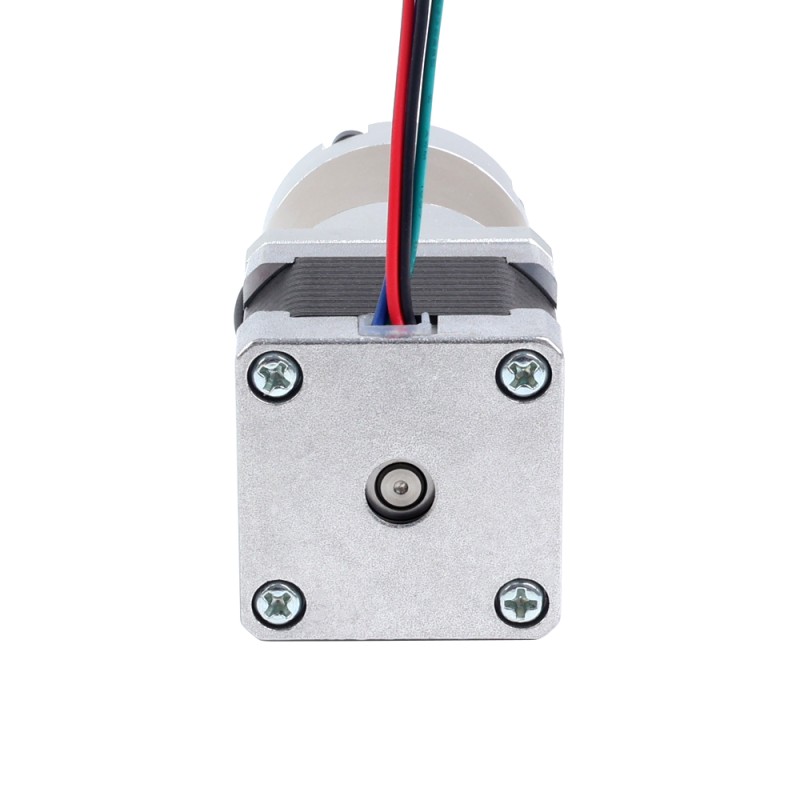

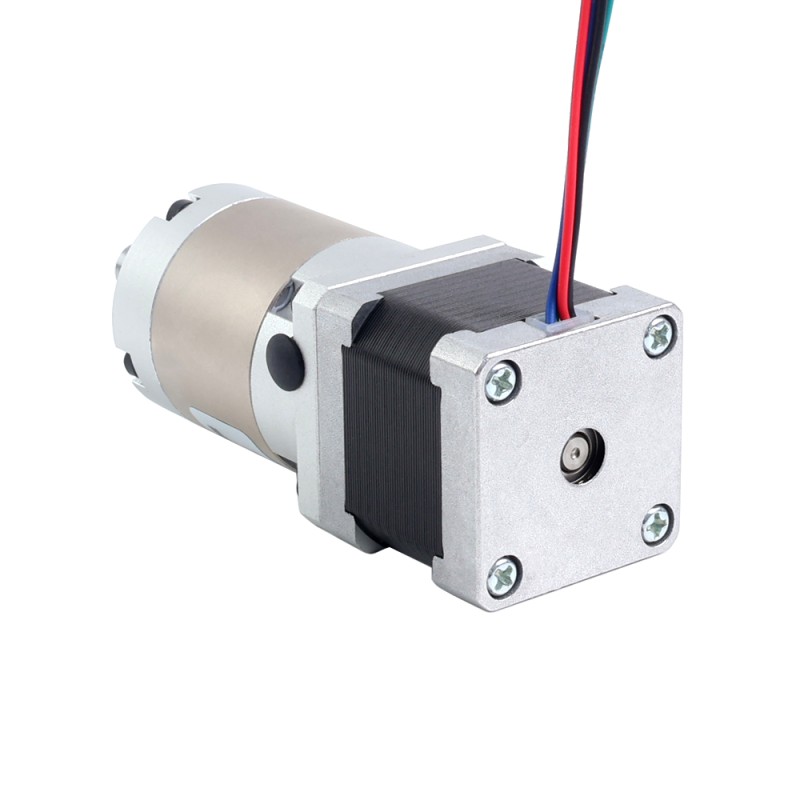

Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1

Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1 - 14HS13-1004S-EGS20 | StepperOnline
14HS13-1004S-EGS20
Type uitgaande asSpiebaan
Enkele as/Dubbele asEnkele as
Framemaat(mm)Nema 14 (35 x 35)
Soort productStappenmotor met Tandwielkast
Vraag

Downloads

14HS13-1004S-EGS20_Full_Datasheet.pdfPDF · 60.37KB
Dezelfde serie
ModelType uitgaande asEnkele as/Dubbele asFramemaat(mm)Soort productPrijsVoorraad
14HS13-1004S-EGS100SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS15SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS20SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS45SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€52,69Op voorraad
14HS13-1004S-EGS5SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€25,60Op voorraad
14HS20-1504S-EGS100SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS20SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS45SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€54,66Op voorraad
14HS20-1504S-EGS5SpiebaanEnkele asNema 14 (35 x 35)Stappenmotor met Tandwielkast€43,14Op voorraad
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 20:1
Deze Nema 14 stappenmotor heeft een houdkoppel van 0,18Nm(25,49oz.in) en is uitgerust met een hoogpr... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€52,69
5 + €48,69
10 + €45,25
50 + €42,27
100 + €39,65

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 14 stappenmotor heeft een houdkoppel van 0,18Nm(25,49oz.in) en is uitgerust met een hoogprecisie EG-reeks versnellingsbak met een overbrengingsverhouding van 20:1. Vergeleken met motoren uitgerust met PG-reeks versnellingsbakken, toont deze motor met de EG-reeks versnellingsbak een aanzienlijk verbeterde precisie en nauwkeurigheid, met een maximale speling van slechts 20arcmin.
Met zijn uitzonderlijke precisie, betrouwbaarheid en prestaties maakt de EG-reeks versnellingsbak deze motor de ideale keuze voor toepassingen waar nauwkeurigheid, duurzaamheid en waarde van het grootste belang zijn.

Elektrische Specificaties

  • Artikelnummer: 14HS13-1004S-EGS20
  • Motortype: Bipolaire stappenmotor
  • Houdkoppel zonder versnellingsbak: 0,18Nm(25,49oz.in)
  • Nominale stroom/fase: 1,00A
  • Faseweerstand: 4,20ohms±10%
  • Inductantie: 6,00mH±20%(1KHz)
  • Isolatieklasse: B 130°C [266°F]

Versnellingsbak Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Tandwielmateriaal: Gelegeerd staal
  • Overbrengingsverhouding: 20:1
  • Efficiëntie: 94%
  • Speling bij nullast: <=20arcmin
  • Maximaal toelaatbaar koppel: 8,50Nm(1203,70oz.in)
  • Momentaan toelaatbaar koppel: 17,00Nm(2407,40oz.in)

Fysieke Specificaties

  • Maat van het frame: 35 x 35mm
  • Motorlengte: 34mm
  • Versnellingsbaklengte: 49,5mm
  • Type uitgaande as: Spiebaan
  • Diameter uitgaande as: Φ8mm
  • Lengte uitgaande as: 20mm

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 4.2
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 0.18
Inductantie(mH) 6.0
Stroom (A) 1.0
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 14 (35 x 35)
IP-classificatie 40
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 20
Schacht Diameter(mm) 8
Schachtlengte(mm) 20
Speling <=20 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
E serie Nema 17 Bipolair 1.8deg 17Ncm(24.07oz.in) 1A 42x42x23mm 4 Draden
E serie Nema 17 Bipolair 1.8deg 17Ncm(24.07oz.in) 1A 42x42x23mm 4 Draden
Elektrische specificatie Onderdeelnummer fabrikant: 17HE08-1004S Motortype: Bipolaire Stepper Staphoek: 1.8deg Houdkoppel: 17Ncm (24.07oz.in) ..
vanaf
€4,03
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
5st E-serie Nema 17 bipolair 42Ncm(59.49oz.in) 1.5A 42x42x38mm 4 draden met 1m kabel & connector
5st E-serie Nema 17 bipolair 42Ncm(59.49oz.in) 1.5A 42x42x38mm 4 draden met 1m kabel & connector
Inhoud verpakking: 5 x 17HE15-1504S Elektrische specificatie Onderdeelnummer fabrikant: 17HE15-1504S Motortype: Bipolaire Stepper Staphoek: 1...
vanaf
€19,76
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 11 stappenmotor bipolair L=51mm w/versnelling 5:1 planetaire tandwielkast
Nema 11 stappenmotor bipolair L=51mm w/versnelling 5:1 planetaire tandwielkast
Deze Nema 11 enkelassige stappenmotor met een behuizing van 51mm en een nominale stroom van 0,67A, heeft een planetaire tandwielkast met een overbreng..
vanaf
€32,31
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 14 stappenmotor bipolair L=34mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Nema 14 stappenmotor bipolair L=34mm w/overbrengingsverhouding 19:1 planetaire tandwielkast
Deze Nema 14 stappenmotor met een behuizing van 34mm en een nominale stroom van 1,0A heeft een planetaire tandwielkast met een overbrengingsverhouding..
vanaf
€31,78
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

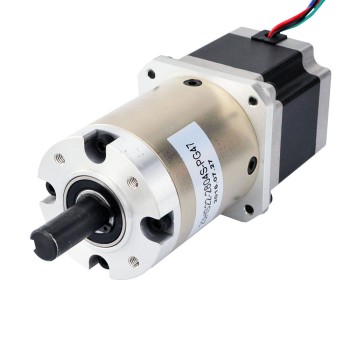

Nema 23 stappenmotor bipolair L=56mm met tandwielverhouding 47:1 planetaire tandwielkast
Nema 23 stappenmotor bipolair L=56mm met tandwielverhouding 47:1 planetaire tandwielkast
Deze Nema 23 stappenmotor met een behuizing van 56mm en een nominale stroom van 2,8A heeft een planetaire tandwielkast met een overbrengingsverhouding..
vanaf
€49,86
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Modbus RS485 Stepper Driver 0,1-5,6A 24-48VDC voor Nema 17, 23, 24 Stepper Motor
Modbus RS485 Stepper Driver 0,1-5,6A 24-48VDC voor Nema 17, 23, 24 Stepper Motor
Dit is een Modbus RS485 stappenmotor 0,1-5,6A 24-48VD cf orne 17, 23, 24 stappenmotor. DMRS-serie zijn stepper driver gebaseerd op standaard Modbus RS..
vanaf
€65,14
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

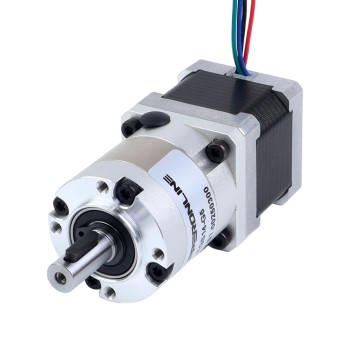

Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1
Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 5:1
Deze Nema 14 stappenmotor heeft een houdkoppel van 0,18Nm(25,49oz.in) en is uitgerust met een hoogprecisie EG-reeks versnellingsbak met een overbrengi..
vanaf
€25,60
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

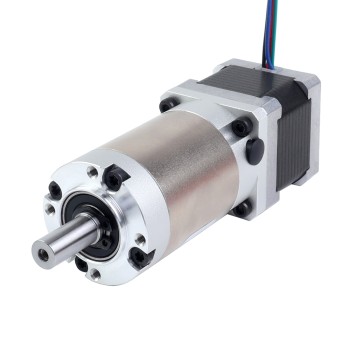

Nema 14 stappenmotor bipolair L=34mm met planetaire versnellingsbak EG-serie overbrengingsverhouding 45:1
