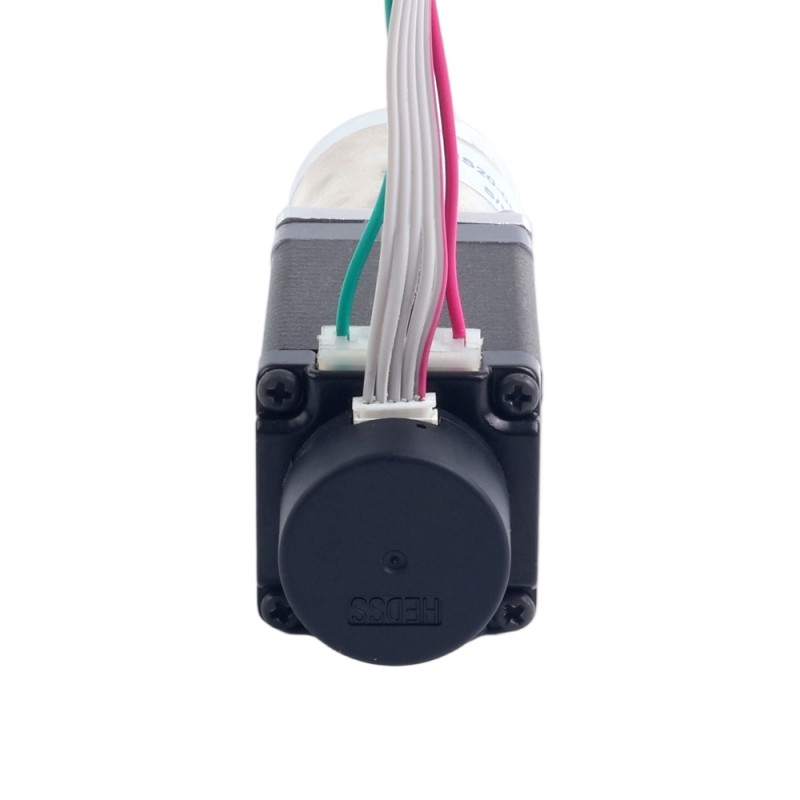

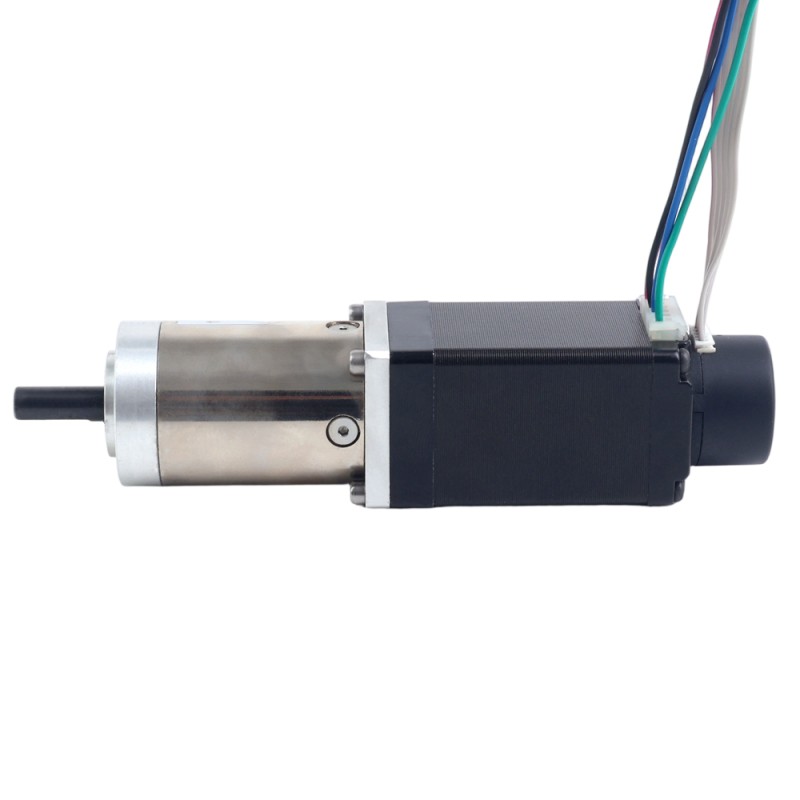

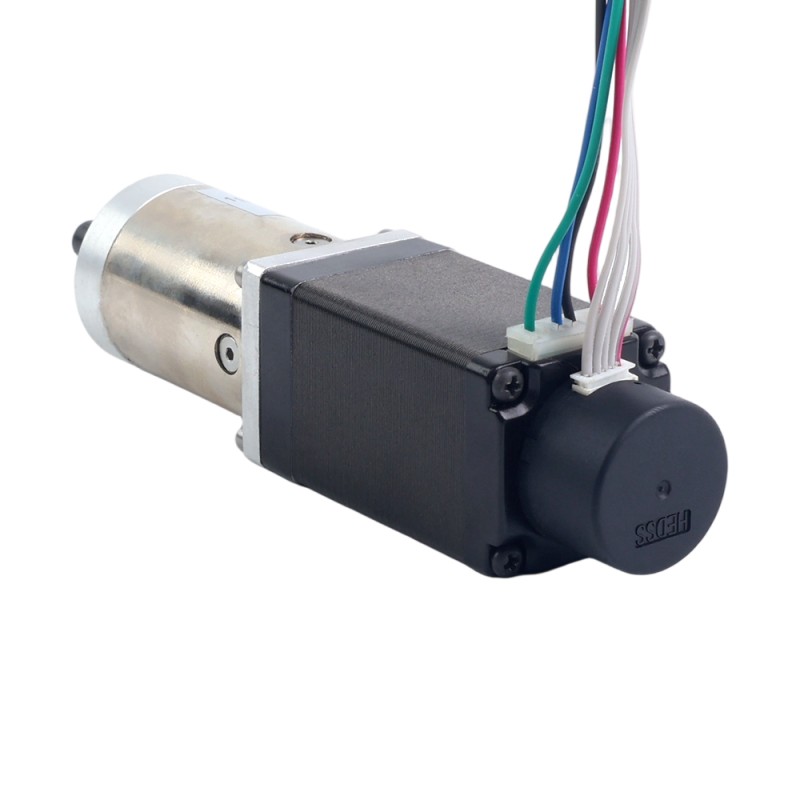

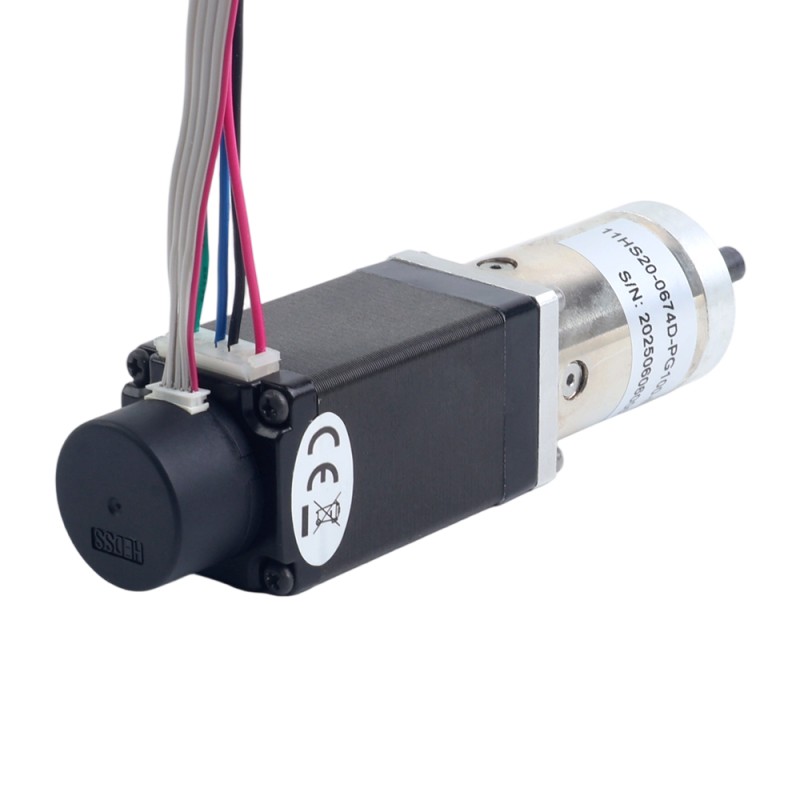

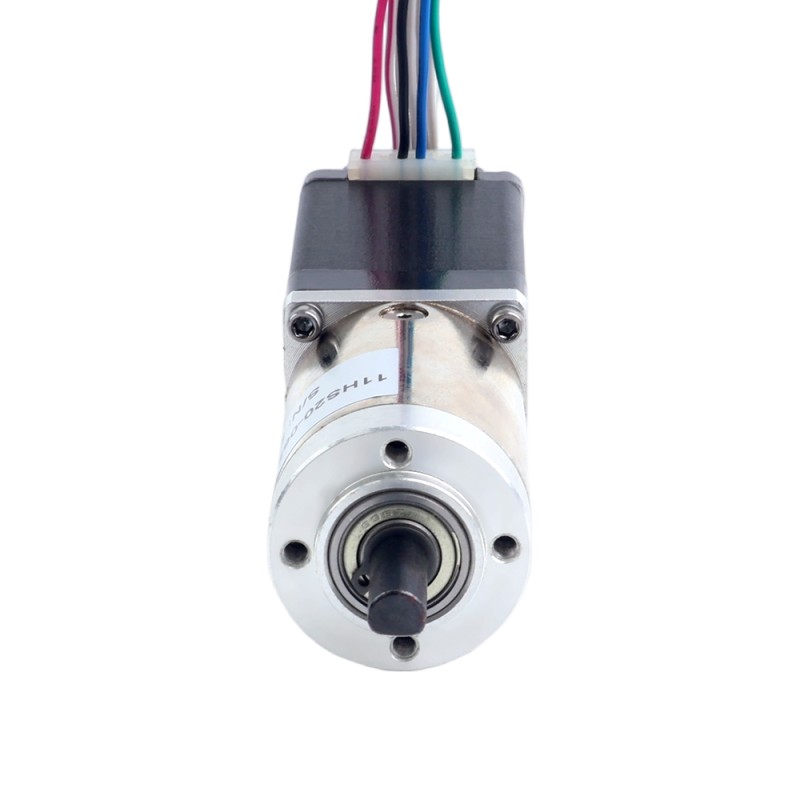

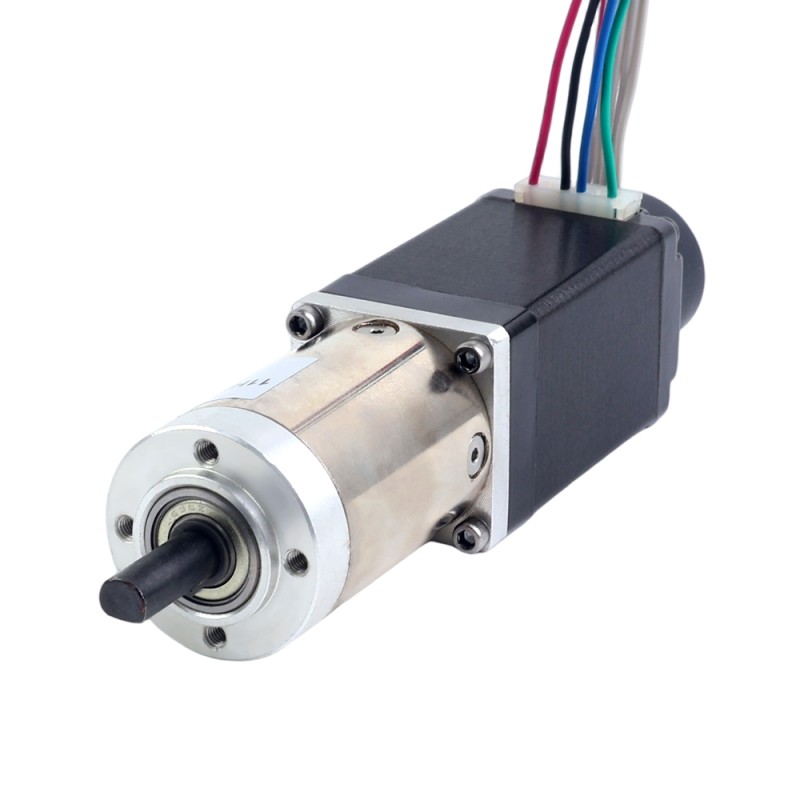

Nema 11 gesloten-lus tandwiel stappenmotor L=51mm tandwielverhouding 100:1 encoder 300PPR

Deze NEMA 11 gesloten-lus stappenmotor heeft een 99.548:1 planetaire versnellingsbak en een 300 ppr optische incrementele encoder, en levert hoog koppel en nauwkeurige positionering, zelfs bij lage snelheden. Het gesloten-lus systeem zorgt voor precisie en stabiliteit, terwijl de hoge overbrengingsverhouding het koppel verhoogt voor veeleisende toepassingen met fijne beweging.

Motorspecificaties

• Fabrikant onderdeelnummer: 11HS20-0674D-PG100-E22-300
• Motortype: Bipolaire stappenmotor
• Staphoek zonder versnellingsbak: 1,8°
• Houdkoppel zonder versnellingsbak: 0,14Nm(19,83oz.in)
• Nominale stroom/fase: 0,67A
• Faseweerstand: 12,00ohms
• Inductantie: 6,50mH ±20% (1kHz)
• Isolatieklasse: B 130°C [266°F]
• Aantal aansluitdraden: 4
• Kabellengte: 500mm

Versnellingsbak specificaties

• Type versnellingsbak: Planetaire
• Lengte versnellingsbak: 44,6mm
• Overbrengingsverhouding: 99,548:1
• Efficiëntie: 73%
• Asdiameter: Ø6mm
• Aslengte: 18mm
• D-type aslengte: 12mm
• Speling zonder belasting: ≤1°
• Max. toegestaan koppel: 4Nm(566,45oz.in)
• Momentaan toegestaan koppel: 6Nm(849,67oz.in)
• Max. axiale belasting: 5N
• Max. radiale belasting: 25N

Encoderspecificatie

• Type encoder: Optische incrementele
• Voedingsspanning : 5VDC
• Uitgangsstroom ≤20mA
• Resolutie: 300PPR
• Uitgangssignaal: 2 Kanalen
• Schacht Diameter: Φ 4mm
• Uitgangsfrequentie: ≤30KHz
• Output Laag Voltage: ≤0.3VDC
• Hoogspanning uitgang: ≥3.4VDC

Aansluiting
