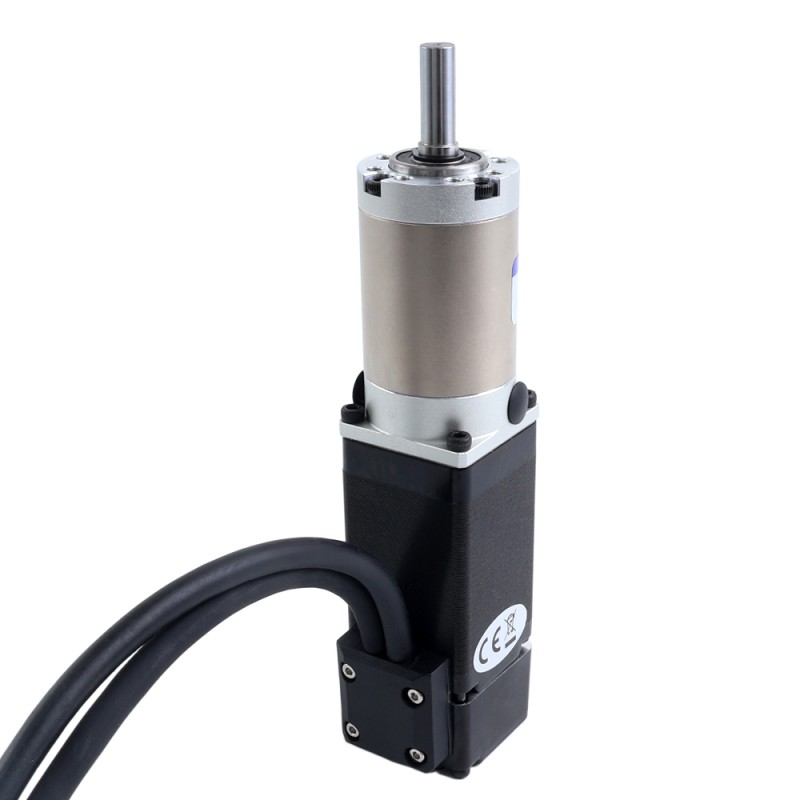

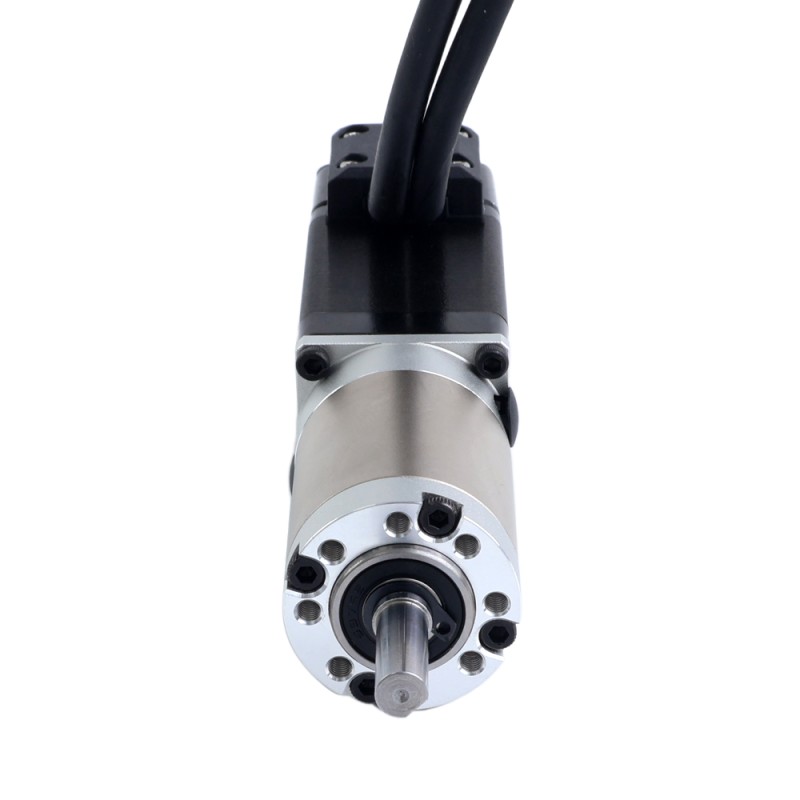

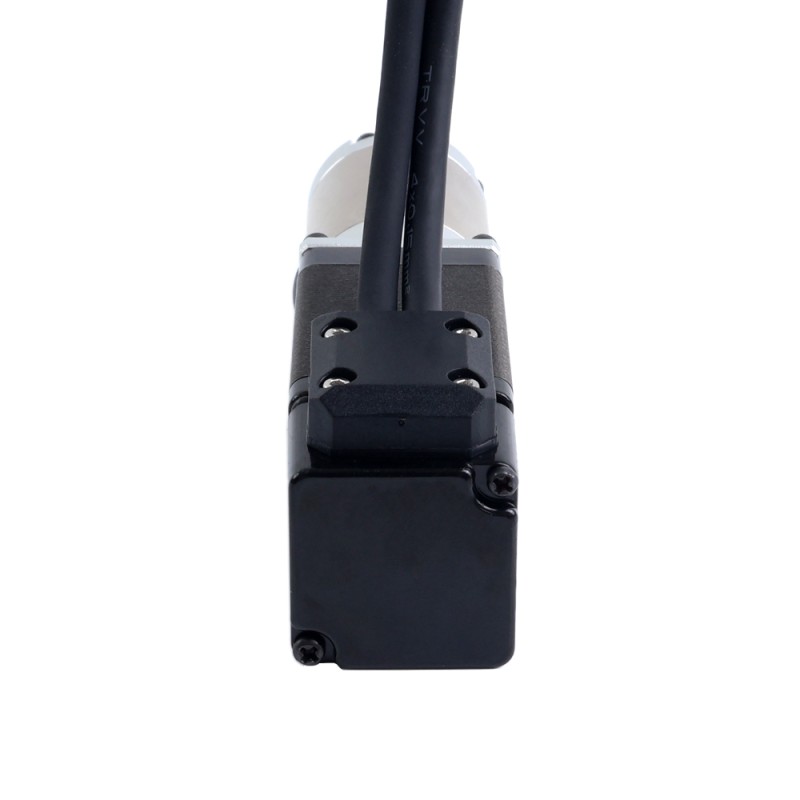

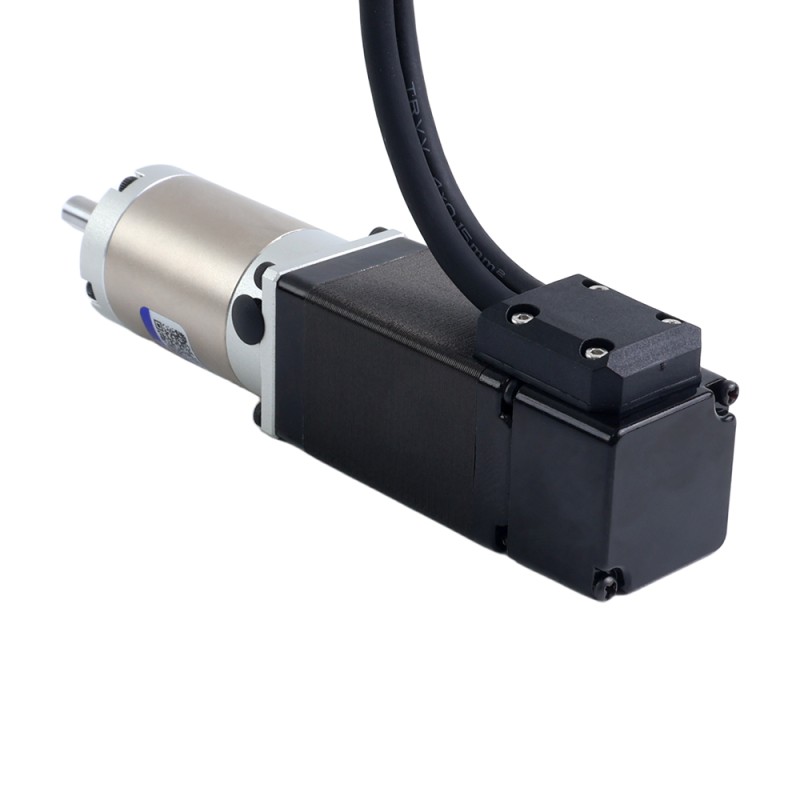

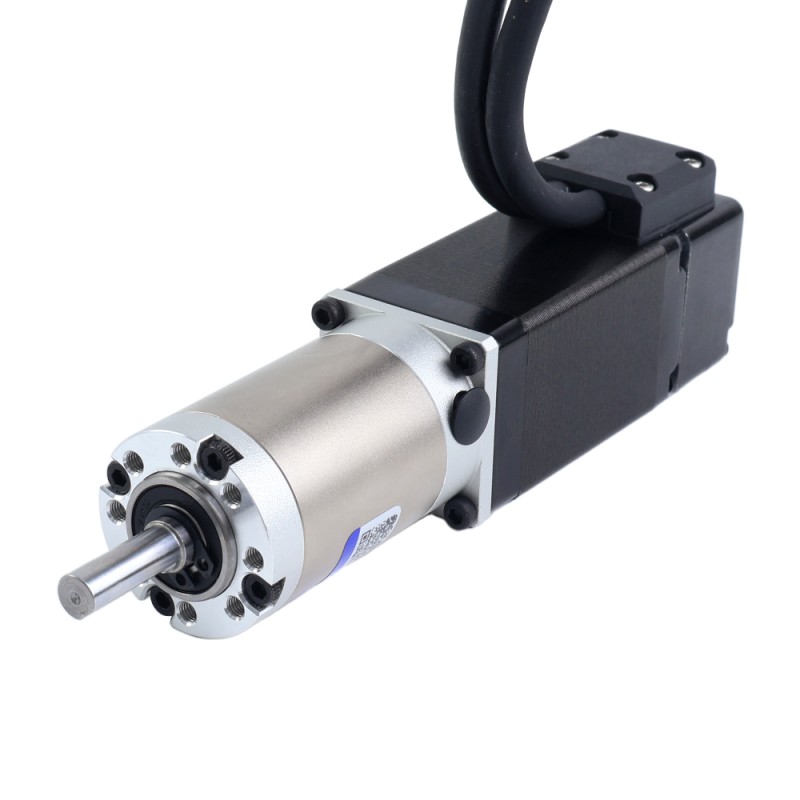

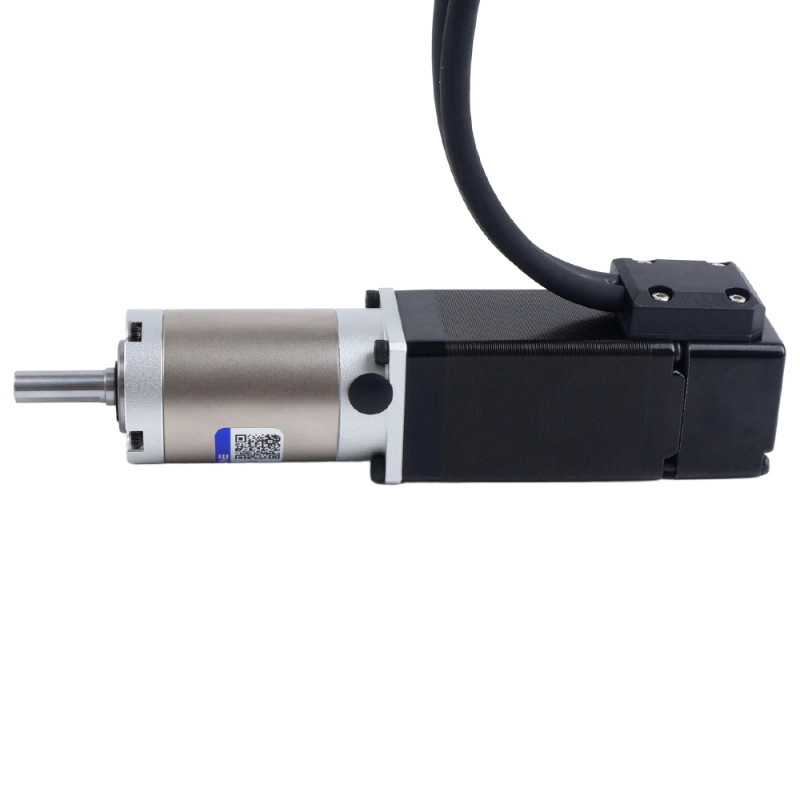

Nema 11 Gesloten-lus stappenmotor L=51mm met EG-serie planetaire versnellingsbak overbrengingsverhouding 100:1

Deze Nema 11 stappenmotor levert een houdmoment van 0.14Nm(19.83oz.in) en is voorzien van een hoogprecisie EG-serie tandwielkast met een overbrengingsverhouding van 100:1, aangevuld met een 1000 PPR (4000 CPR) incrementele optische encoder. Het is een uitstekende keuze voor toepassingen die nauwkeurigheid, betrouwbaarheid en een uitzonderlijke prijs-kwaliteitverhouding vereisen.

Elektrische specificatie

• Onderdeelnummer: 11HS20-1004D-E1000-EGS100
• Aantal fasen: 2
• Staphoek: 1.8deg
• Houdkoppel zonder tandwielkast: 0.14Nm(19.83oz.in)
• Nominale stroom/fase: 1.0A
• Faserweerstand: 3.50ohms ± 10%
• Inductie: 3.20mH ± 20%(1KHz)
• Isolatielklasse: B 130°C[266°F]

Fysieke specificatie

• Framegrootte: 28 x 28mm
• Lichaamslengte: 118mm
• Asdiameter: 7mm
• Aslengte: 20mm
• D-type aslengte: 15mm
• Kabellengte: 300mm

Versnellingsbak specificatie

• Versnellingstype: Planetary
• Overbrengingsverhouding: 100:1
• Efficiëntie: 90%
• Speling bij onbelast: <=25arcmin
• Max. toelaatbaar koppel: 6.0Nm(849.67oz.in)
• Momentaan toelaatbaar koppel: 12.0Nm(1699.34oz.in)
• Maximale axiale belasting: 100N
• Maximale radiale belasting: 300N

Encoderspecificatie

• Type uitgangscircuit: Differentieel Type
• Type encoder: Optische incrementele
• Encoder Resolutie: 1000PPR (4000CPR)
• Kanalen uitgangssignaal: 3 Kanalen
• Voedingsspanning Min: 4.5V
• Voedingsspanning max: 5,5V
• Hoog niveau uitgangsspanning: 2.4V - Vcc
• Laag niveau uitgangsspanning: ≤ 0.4V

Aansluiting
