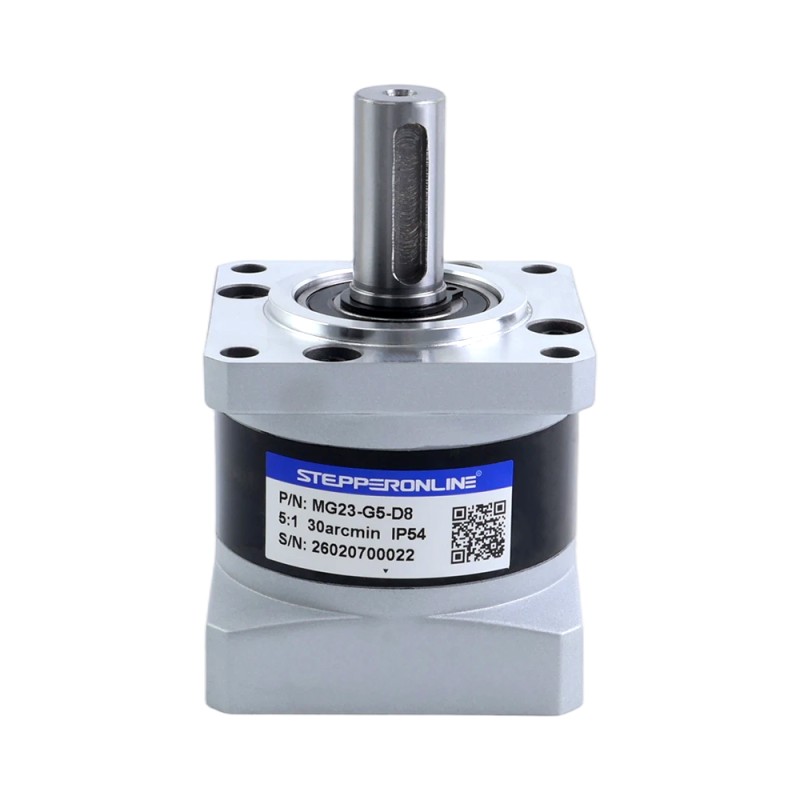

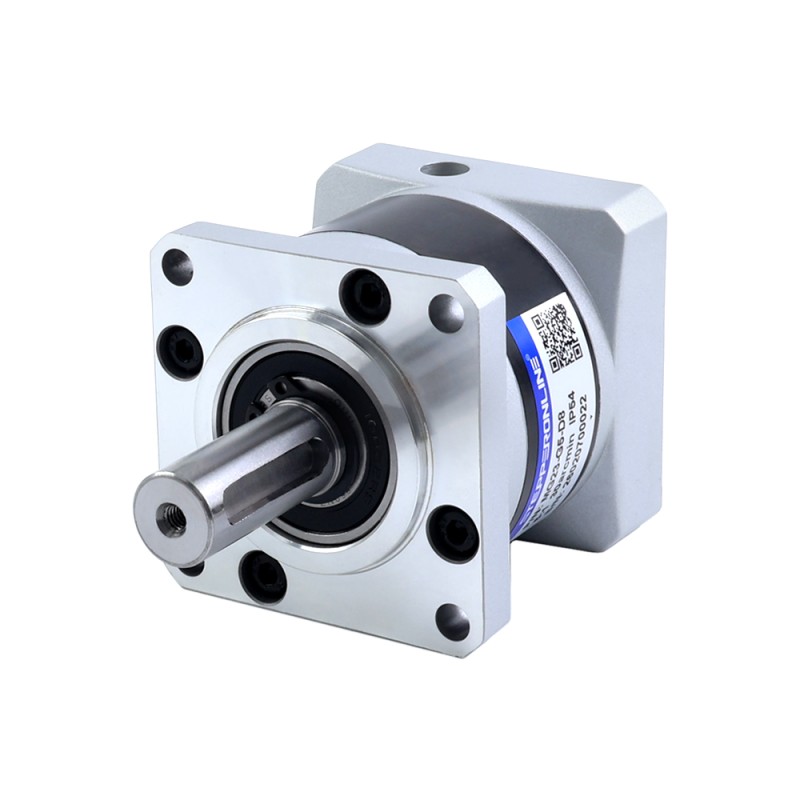

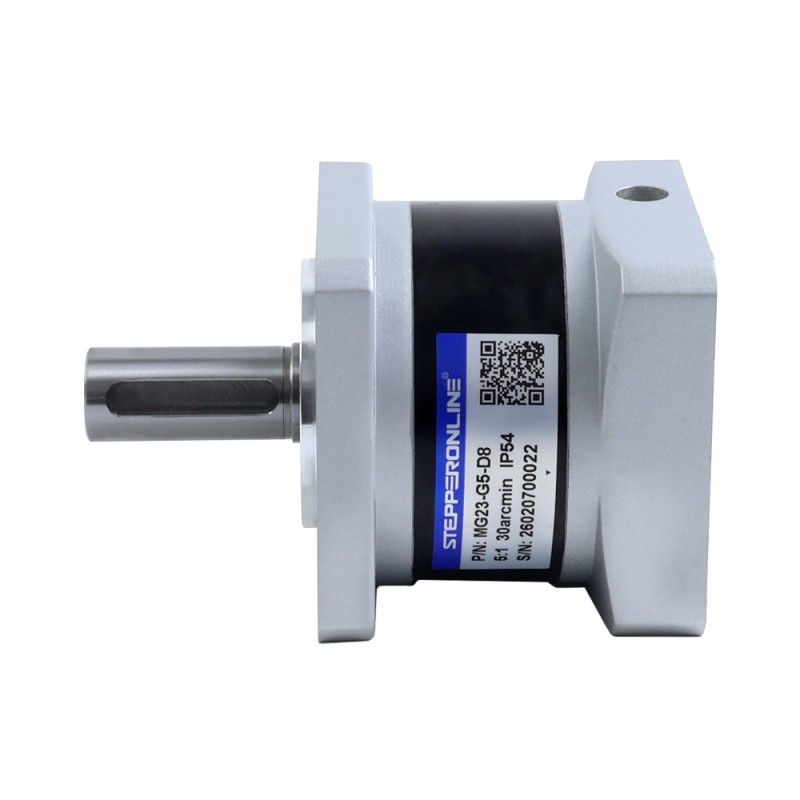

MG-serie planetaire Tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor

MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG-serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
MG23-G5-D8
Overbrengingsverhouding(xx:1)5
Speling<=30 arcmin
Lengte ingaande as(mm)8 - 14
Versnellingsbaklengte(mm)55.5
Vraag

Downloads

MG23-G5-D8_Full_Datasheet.pdfPDF · 54.45KBMG23-G5-D8.STEPSTEP · 1.93MBLog in om te downloaden
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)SpelingLengte ingaande as(mm)Versnellingsbaklengte(mm)PrijsVoorraad
MG23-G10-D810<=30 arcmin8 - 1455.5€17,46Op voorraad
MG23-G20-D820<=45 arcmin8 - 1455.5€22,60Op voorraad
MG23-G4-D84<=30 arcmin8 - 1455.5€16,89Op voorraad
MG23-G5-D85<=30 arcmin8 - 1455.5€17,46Op voorraad
MG23-G50-D850<=45 arcmin8 - 1468€22,60Op voorraad
MGL23-G4-D84<=30 arcmin20 - 2566.3€17,88Op voorraad
MG-serie planetaire Tandwielkast overbrengingsverhouding 5:1 speling 30arc-min voor 8mm as Nema 23 stappenmotor
Deze zeer nauwkeurige planetaire tandwielkast behoort tot de MG-serie tandwielkasten, met een overbr... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€17,46
5 + €16,89
10 + €16,34
50 + €15,84
100 + €15,36

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze zeer nauwkeurige planetaire tandwielkast behoort tot de MG-serie tandwielkasten, met een overbrengingsverhouding van 5:1 en een maximale speling van 30arc-min. Anders dan de stalen tandwielen van de EG-serie, zijn de MG-serie tandwielen gemaakt van poedermetallurgie. Het is een uitstekende keuze voor toepassingen die een goede nauwkeurigheid maar lage kosten vereisen.

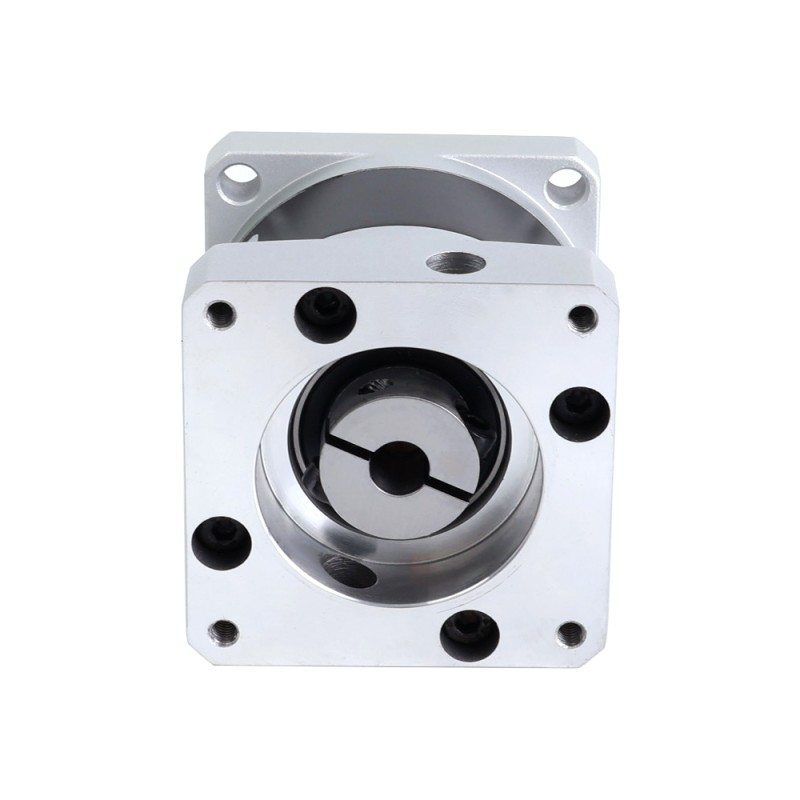

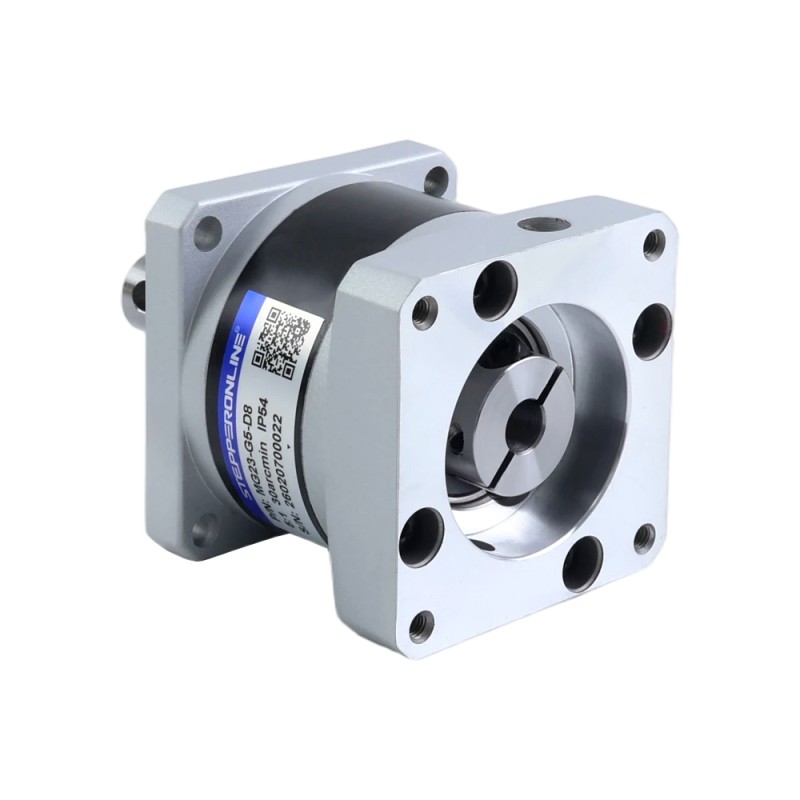

Deze inline planetaire tandwielkast heeft een ingebouwde koppeling voor de ingaande as die geschikt is voor de standaard 8mm diameter korte as van Nema 23 stappenmotoren, borstelloze gelijkstroommotoren en geborstelde gelijkstroommotoren.
Een van de geschikte motoren is 23HS30-2904S. Neem voor andere motoren contact op met onze technische ondersteuning om de motoras aan te passen.

Tandwielkast Specificaties

  • Onderdeelnummer: MG23-G5-D8
  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Poedermetallurgie
  • Overbrengingsverhouding: 5:1
  • Rendement: 90%
  • Traagheid rotor: 0,13kg·cm²
  • Speling bij nullast: <=30arcmin
  • Max.toelaatbaar koppel: 25Nm (221.27lb-in)
  • Moment.toelaatbaar koppel: 50Nm(442.54lb-in)
  • Lawaai: <=55dB(1000rpm)/65dB(3000rpm)
  • Waterdichte classificatie: IP54
  • Levensduur: 20000h

Fysieke specificaties

  • Framemaat: 57 x 57mm
  • Lengte Tandwielkast: 55,5 mm

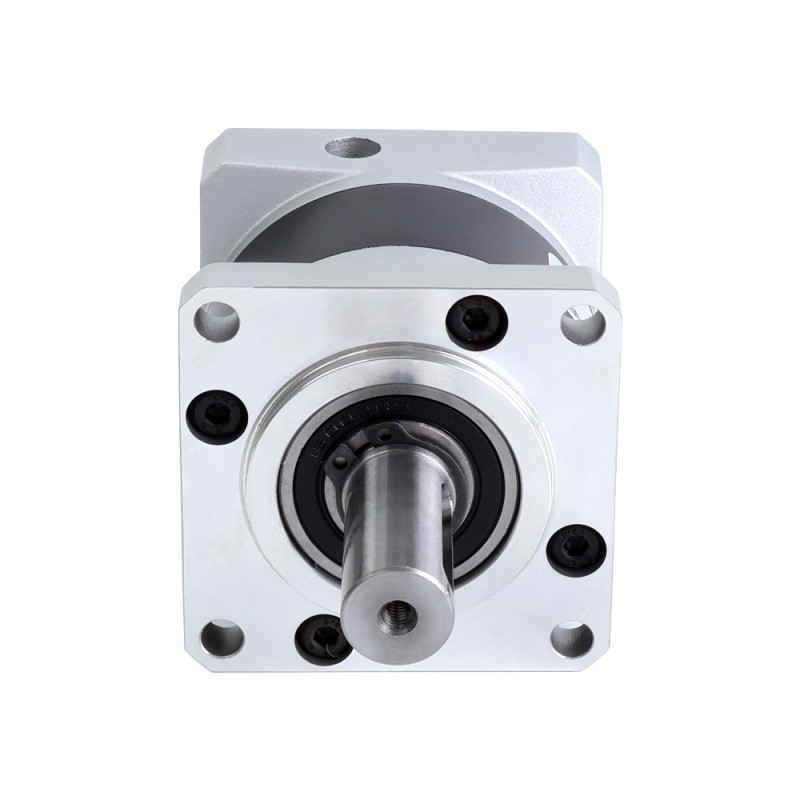

  • Type uitgaande as: Spiebaan
  • De Diameter van de outputas: Φ14mm
  • Lengte uitgaande as: 34mm
  • De Diameter van de inputas: Φ8mm
  • Bijpassende motor ingaande as lengte: 8-14mm
Fysieke specificatie
De Diameter van de outputschacht(mm) 14
Diameter ingaande as(mm) 8
Framemaat(mm) 57 x 57
Gewicht(g) 654
IP-classificatie 54
Lengte ingaande as(mm) 8 - 14
Lengte uitgaande as(mm) 34
Materiaal tandwiel Poedermetallurgie
Overbrengingsverhouding(xx:1) 5
Passende motorgrootte Nema 23 Stappenmotor
Productserie MG
Speling <=30 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Spur versnellingsbak
Versnellingsbaklengte(mm) 55.5

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
NEMA 23 geïntegreerde eenvoudige servomotor 180W 3000rpm 0,6Nm(84,98oz.in) 20-50VDC servomotor - korte as
NEMA 23 geïntegreerde eenvoudige servomotor 180W 3000rpm 0,6Nm(84,98oz.in) 20-50VDC servomotor - korte as
De iSV57T-180S geïntegreerde servomotor is een borstelloze motor van 57mm framegrootte die is geïntegreerd met een 16-bits encoder en een servodriver...
vanaf
€79,78
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

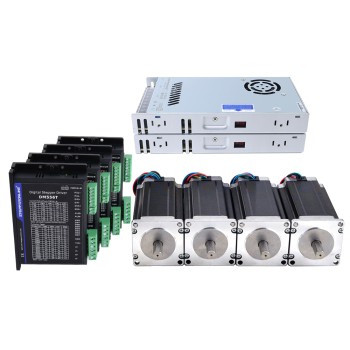

4 As CNC Router Kit 3.0Nm (425oz.in) Nema 23 Stappenmotor & Driver DM556T
