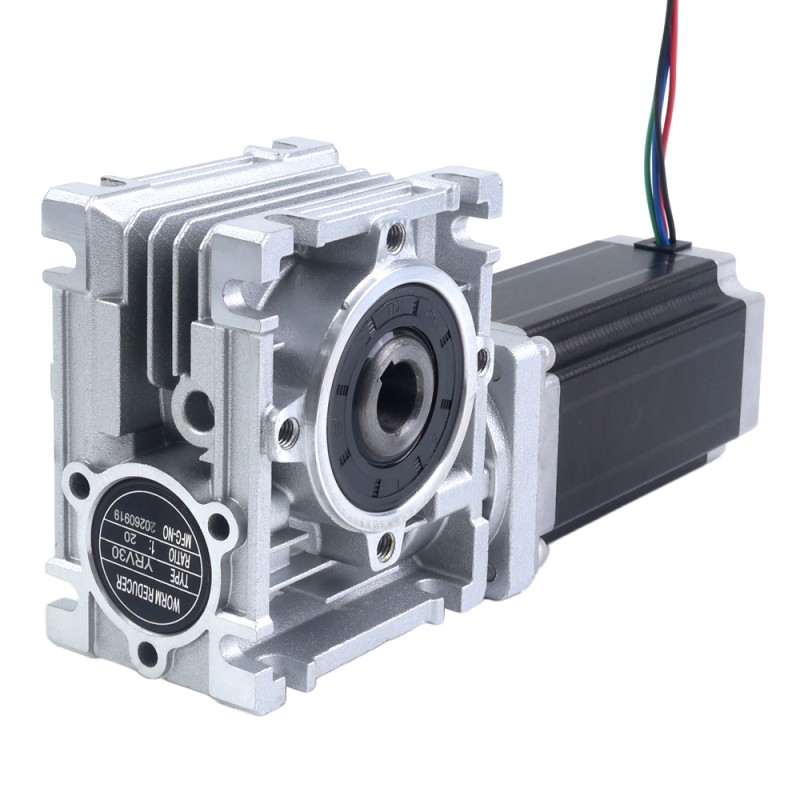

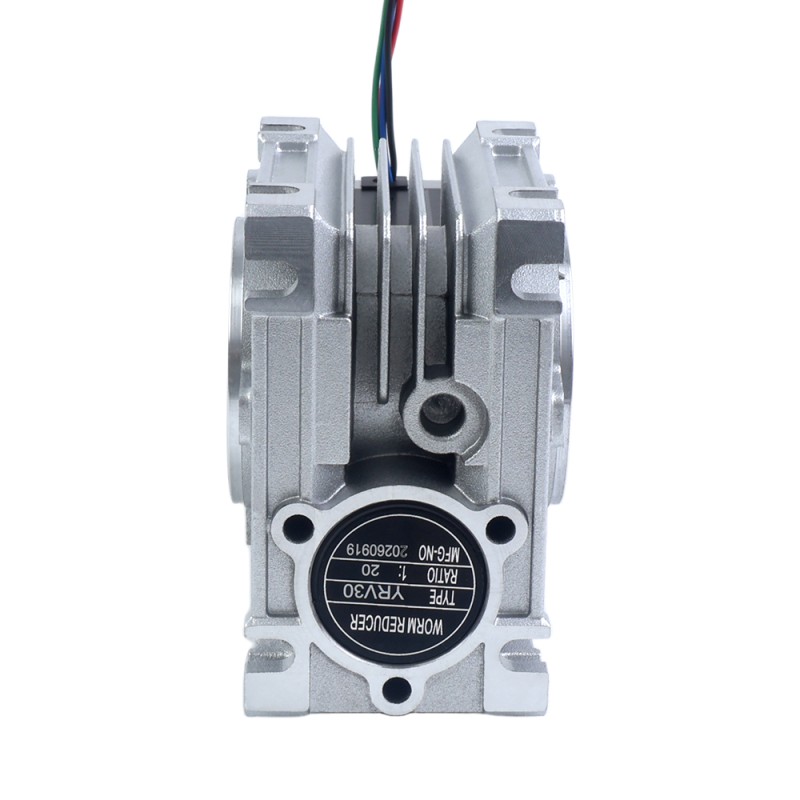

Nema 23 stappenmotor 113mm overbrengingsverhouding 20:1 Wormwiel Tandwielkast YRV30 Wormwiel Speed Reducer

Deze Nema 23  lengte 113mm stappenmotor is uitgerust met een 20:1 wormwielkast die uitstekende mechanische sterkte heeft en bijzonder licht van gewicht is. De snelheidsreductiekast met wormwiel wordt geleverd met synthetische olie en maakt universele montageposities mogelijk, zonder dat de hoeveelheid smeermiddel hoeft te worden aangepast.

De uitgaande as is 90° verschoven ten opzichte van de aandrijfas en wordt gekenmerkt door een hoog rendement en zelfremmend vermogen.
Een sterk laad- en overbelastingsvermogen zorgt voor een stabiele transmissie, met minder trillingen en geluid, waardoor het een goede keuze is voor toepassingen zoals CNC-router, graveren, frezen en draaibanken.

Elektrische specificatie

• Onderdeelnummer fabrikant: 23HS45-4204S-YRV30-G20
• Type motor: Bipolaire Stepper
• Koppel zonder tandwielkast: 3.0Nm (425oz.in)
• Nominale stroom/fase: 4.2A
• Fase weerstand: 0,88 ohm
• Inductantie: 3,4mH±20% (1KHz)
• Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

• Type Tandwielkast: Wormwieloverbrenging
• Versnellingsverhouding: 20:1
• Efficiency: 65%
• Speling bij nullast: <=1°
• Max.toegestane koppel uitgang: 18Nm (159.31lb-in)
• Uitgang Max. Radiale Belasting: 0,94kN

Fysieke specificatie

• Framemaat: 57 x 57mm
• Lengte motor: 113mm
• Type uitgang: Holle boring
• Uitgang Bore Diameter: Φ14mm

Aansluiting

Als je een enkele of dubbele uitgaande as voor de motor nodig hebt, kun je die via onderstaande link krijgen.

• Enkele uitgaande as voor YRV30 wormwielkast: RV30-AS
• Dubbele uitgaande as voor YRV30 wormwielkast: RV30-AB
