HSS-serie Harmonische versnellingsbak Φ93mm Verhouding 100:1 Speling 20arcsec 14mm Ingangsdiameter

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 100, een Kadergrootte van Φ93mm en een Diameter ingaande vanaf 14mm en een maximale speling van 20arcsec.
De Harmonische Versnellingsbakes uit de HSS-serie hebben een flexspline-structuur in de vorm van een standaardtrommel en zeer stijve, volledig rolkruislagers die direct kunnen worden gebruikt om externe belastingen te ondersteunen en worden gekenmerkt door hoge functionaliteit, hoge snelheid en hoge mobiliteit.
De eenvoudige structuur met hoge stijfheid en lage speling maakt het mogelijk om hoge koppels te weerstaan en een uitstekende positionerings- en rotatienauwkeurigheid te bereiken. Deze harmonische versnellingsbak wordt veel gebruikt in robots, CNC-bewerkingsmachines, textielmachines, drukmachines, verpakkingsmachines en andere gebieden.

Belangrijkste kenmerken

Coaxiale invoer en uitvoer
Uitstekende positionerings- en rotatienauwkeurigheid
Komvormige flexspline en volledig rolkruislager met hoge stijfheid
LS-tandprofielontwerp, hoge transmissie-efficiëntie en laag geluidsniveau
Compact en eenvoudig structuurontwerp met weinig tot geen speling, direct aangesloten op de motor en eenvoudig te installeren
Goedkeuring van het zelfontwikkelde CMP-warmtebehandelingsproces en fijnslijpen van 1um traject met hoge precisie en goede betrouwbaarheid

Specificaties versnellingsbak

Onderdeelnummer: HSS-20-100-I-D14
Type versnellingsbak: Harmonische Versnellingsbak
Materiaal tandwiel: Gelegeerd staal
Overbrengingsverhouding: 100:1
Speling bij nullast: <=20arcsec
Nominaal koppel (ingangssnelheid 2000rpm): 40.00Nm(5664.47oz.in)
Moment toegestaan koppel: 147.00Nm(20816.91oz.in)
Piek start-stopkoppel: 82.00Nm(11612.15oz.in)
Maximale invoersnelheid toegestaan: 6500rpm
Gemiddelde invoersnelheid toegestaan: 3500rpm
Maximale axiale belasting: 2.32KN
Maximale radiale belasting: 5.8KN
Levenslang: 15000hours

Fysieke specificaties

Kadergrootte: Φ93mm
Lengte versnellingsbak: 41mm
Type ingaande as: Spiebaan
Diameter ingaande as: Φ14mm

Bedrijfsomgeving(Tj = 25℃/77℉)

Omgevingstemperatuur: 0-40℃
Geen spatten van water of olie
Niet blootstellen aan corrosief of explosief gas
Geen stof zoals metaalpoeder

Elektrische specificatie
Gemiddelde toegestane invoersnelheid(rpm)	3500
Nominaal koppel/2000rpm(Nm)	40.00
Fysieke specificatie
Diameter ingaande as(mm)	14
Framemaat(mm)	Φ93
IP-classificatie	65
Materiaal tandwiel	Gelegeerd staal
Overbrengingsverhouding(xx:1)	100
Productserie	HSS
Speling	<=20 arcsec
Type versnellingsbak	Harmonische Versnellingsbak
Versnellingsbaklengte(mm)	41

Ook gekocht

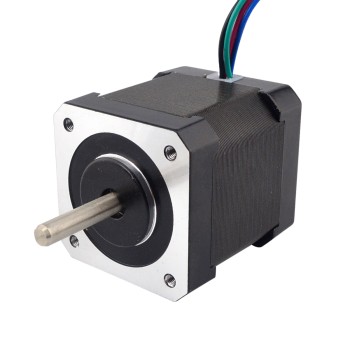

Dubbele as Nema 17 Bipolair 59Ncm(83.55oz.in) 2A 42x42x48mm 4 Draden

Dit model is dual shaft Nema 17 bipolaire stappenmotor, het met staphoek 1.8deg en grootte 42x42x48mm. Het heeft 4 draden, elke fase trekt 2A, met hou..

vanaf

€9,50

5st Nema 17 Bipolair 59Ncm(83.55oz.in) 2A 42x42x48mm 4 Draden met 1m Kabel & Aansluiting

Dit 5 pakje is een bijgewerkte versie nema 17 stappenmotor met een houdkoppel van 59Ncm (83,55oz.in). Op basis van de oude versie hebben we de mo..

vanaf

€38,13

Enkele uitgaande as voor NMRV30 Wormwiel Speed Reducer

Dit is een enkele uitgaande as voor de NMRV30 Wormwiel Speed Reducer, de diameter van de uitgaande as is 14 mm met 5mm spiebaan en M6 schroefgaten aan..

vanaf

€2,74

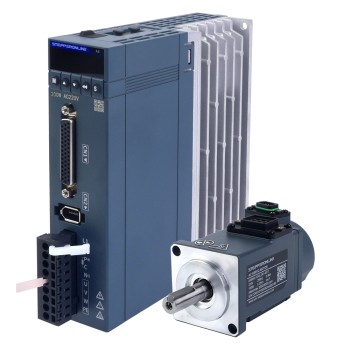

A6-serie 100W RS485 AC-servomotorkit 3000rpm 0,32Nm 17-bits absolute encoder IP67

Dit is een A6-serie AC servomotor en driverkit bestaande uit een 220VAC 100W motor en een eenfase 220V 200W servodriver die Pulse/RS485/Analog communi..

vanaf

€98,99

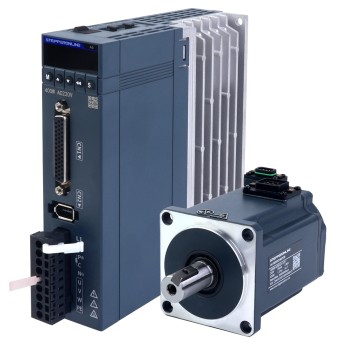

A6-serie 400W RS485 AC-servomotorset 3000rpm 1,27Nm 17-bits absolute encoder IP67

Dit is een A6-serie AC-servomotor en driverkit bestaande uit een 220VAC 400W-motor en een eenfase 220V 400W-servodriver die Pulse/RS485/analoge commun..

vanaf

€89,57

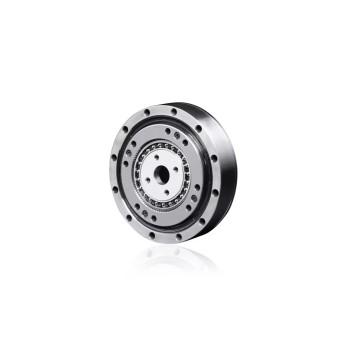

HHD-serie Harmonische versnellingsbak Φ70mm verhouding 100:1 Speling 20arcsec 8mm Ingangsdiameter

Voorbestellen

Deze Harmonische Versnellingsbak heeft een Overbrengingsverhouding van 100, een Kadergrootte van Φ70mm en een Diameter ingaande vanaf 8mm en een maxim..

vanaf

€223,37

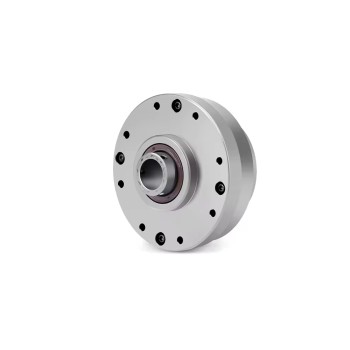

HHT-serie Harmonische versnellingsbak Φ80mm verhouding 100:1 Speling 20arcsec 19mm Ingangsdiameter
